Đối với thiết bị ghi chép hiện trường và thực thi pháp luật hiện đại, việc định vị đáng tin cậy không chỉ mang lại sự thuận tiện—nó có thể ảnh hưởng trực tiếp đến khả năng truy xuất nguồn gốc bằng chứng và an toàn vận hành.Thiên Mụcphát triểnAnten GPS của Body Camnhư một ăng-ten gốm GNSS cấp công nghiệp dành cho máy ảnh đeo trên người, thiết bị đầu cuối thu thập bằng chứng, thiết bị tuần tra và các thiết bị di động có yêu cầu khắt khe khác. Khả năng tương thích GPS, BeiDou, GLONASS và Galileo, thiết kế RHCP và cấu trúc gốm chắc chắn được thiết kế để duy trì khả năng thu sóng vệ tinh ổn định trong những môi trường đầy thử thách.
Ăng-ten GPS bên trong máy ảnh đeo trên người phải hoạt động xung quanh vật cản là cơ thể con người, cấu trúc thiết bị nhỏ gọn, tấm chắn kim loại, mô-đun RF di động, pin và các điều kiện ngoài trời thay đổi. Do đó, một ăng-ten GNSS phù hợp cần nhiều hơn khả năng thu sóng vệ tinh cơ bản. Bài viết này giải thích cách cấu trúc ăng-ten gốm, phân cực tròn, kiểm soát nhiễu RF, vật liệu có nhiệt độ rộng và cách lắp đặt chính xác góp phần ổn định vị trí. Nó cũng so sánh các công nghệ ăng-ten FPC bằng gốm và linh hoạt, đồng thời phác thảo các cân nhắc lựa chọn và lắp đặt chính cho các nhà sản xuất máy ảnh đeo trên người chuyên nghiệp.
Mục lục
- Ăng-ten GPS Body Cam là gì?
- Tại sao hiệu suất GPS lại quan trọng trong máy ảnh đeo trên người?
- Người mua nên đánh giá những yếu tố hiệu suất nào?
- Ăng-ten GPS bằng gốm so với Ăng-ten FPC
- Thông số kỹ thuật chính
- Nên lắp đặt ăng-ten GPS như thế nào?
- Ứng dụng điển hình
- Câu hỏi thường gặp
- Phần kết luận

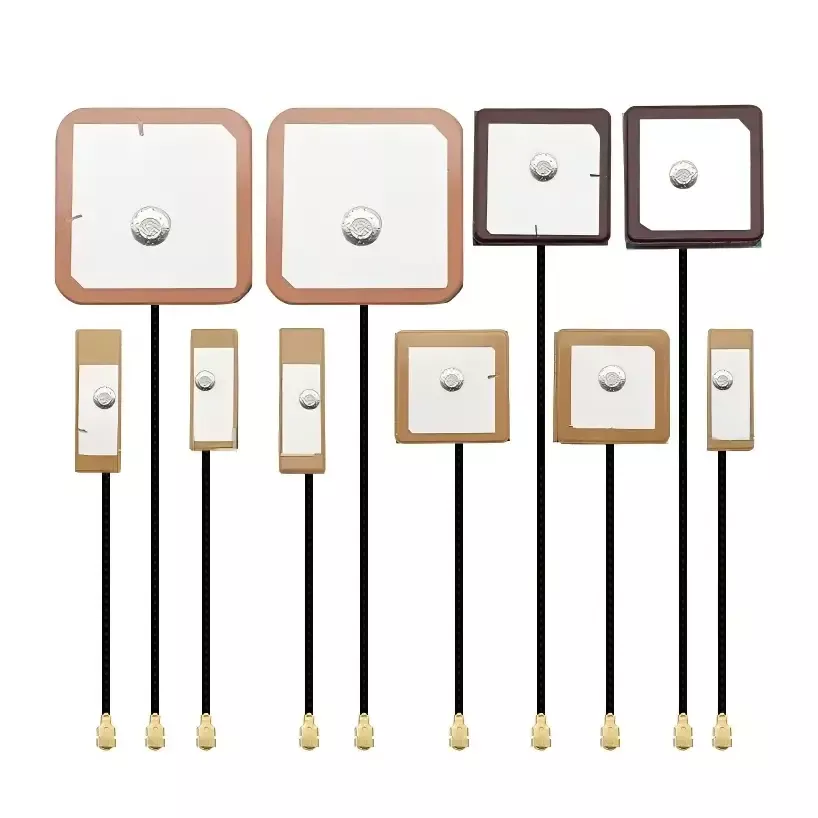

Ăng-ten GPS Body Cam là gì?
Ăng-ten GPS Body Cam là bộ phận thu GNSS chuyên dụng được thiết kế để thu tín hiệu điều hướng vệ tinh cho máy ảnh đeo trên người và thiết bị đầu cuối ghi bằng chứng di động. Không giống như ăng-ten GPS đa năng, nó phải hoạt động trong một vỏ bọc nhỏ gọn đồng thời xử lý vật cản, nhiễu điện tử, chuyển động và thay đổi môi trường ngoài trời.
Giải pháp của Qianmu sử dụng cấu trúc miếng gốm có tính điện môi cao và phân cực tròn bên phải (RHCP). Thiết kế hỗ trợ GPS L1 ở tần số 1575,42 MHz và BeiDou B1 ở tần số 1561 MHz, đồng thời khả năng tương thích với các hệ thống định vị vệ tinh lớn có thể hỗ trợ các ứng dụng định vị chuyên nghiệp ở cả thị trường trong nước và quốc tế.
Ăng-ten nhận tín hiệu vệ tinh và truyền tín hiệu RF được tối ưu hóa tới chipset định vị. Sau đó, thiết bị có thể tính toán thông tin vị trí, tốc độ, thời gian và độ cao cũng như liên kết dữ liệu vị trí với âm thanh và video đã ghi. Điều này tạo ra sự kết nối thiết thực giữa nội dung được ghi lại và vị trí xảy ra sự kiện.
Tại sao hiệu suất GPS lại quan trọng trong máy ảnh đeo trên người?
Máy ảnh đeo trên người thường được sử dụng khi nhân viên đang đi bộ, chạy, rẽ, đi vào tòa nhà hoặc điều khiển phương tiện. Những chuyển động này tạo ra môi trường RF khó khăn hơn so với môi trường mà máy thu GPS cố định thường gặp phải.
Định vị ổn định có thể mang lại một số lợi ích thiết thực:
- Truy xuất nguồn gốc bằng chứng:Thông tin vị trí có thể được liên kết với các cảnh quay được ghi lại và các sự kiện vận hành.
- Ghi lại quỹ đạo liên tục:Khả năng thu tín hiệu vệ tinh đáng tin cậy giúp giảm thiểu khoảng cách trong việc theo dõi chuyển động.
- Nhận thức hoạt động:Các nhóm hiện trường có thể có được thông tin vị trí đáng tin cậy hơn trong quá trình hoạt động di động.
- Giảm độ lệch vị trí:Hiệu suất ăng-ten tốt hơn có thể giúp hạn chế việc đọc vị trí không ổn định do tín hiệu yếu hoặc phản xạ.
- Triển khai toàn cầu:Khả năng tương thích GNSS đa hệ thống rất hữu ích cho các thiết bị dành cho các thị trường địa lý khác nhau.
Do đó, đối với các nhà sản xuất, việc lựa chọn ăng-ten nên được xem xét trong giai đoạn đầu của thiết kế máy ảnh đeo trên người thay vì được coi là nhiệm vụ lựa chọn thành phần cuối cùng.
Người mua nên đánh giá những yếu tố hiệu suất nào?
1. Khả năng tương thích của hệ thống vệ tinh
Camera gắn trên người chuyên nghiệp có thể được triển khai trên khắp các quốc gia và môi trường hoạt động khác nhau. Hỗ trợ GPS và BeiDou đồng thời hỗ trợ GLONASS và Galileo có thể mang lại sự linh hoạt cao hơn khi thiết kế thiết bị cho thị trường trong và ngoài nước.
2. Phân cực tròn
Tín hiệu vệ tinh GNSS có đặc tính phân cực tròn. Ăng-ten RHCP được thiết kế để phù hợp với đặc tính tín hiệu này và có thể giúp giảm tác động của một số tín hiệu phản xạ và phân cực không đúng. Điều này trở nên đặc biệt hữu ích xung quanh các tòa nhà, xe cộ, kết cấu kim loại và các bề mặt phản chiếu khác.
3. Khả năng chống nhiễu RF
Một máy ảnh cơ thể hiện đại có thể chứa các mô-đun giao tiếp 4G/5G, Wi-Fi, bộ xử lý, pin và các mạch điện tử khác. Những thành phần này có thể tạo ra một môi trường phức tạp về điện. Việc kết hợp ăng-ten và phân tách vật lý thích hợp có thể giúp giảm sự ghép nối RF không mong muốn và cải thiện độ ổn định định vị.
4. Độ tin cậy về môi trường
Thiết bị chuyên nghiệp có thể phải tiếp xúc với cái nóng mùa hè, cái lạnh mùa đông, độ rung, va đập, độ ẩm và hoạt động ngoài trời kéo dài. Thiết kế gốm công nghiệp của Qianmu được chỉ định cho phạm vi nhiệt độ hoạt động từ -40°C đến +75°C, hỗ trợ các ứng dụng mà các thành phần cấp tiêu dùng có thể không cung cấp đủ giới hạn môi trường.
5. Độ bền cơ học
Thiết bị đeo trên cơ thể trải qua chuyển động lặp đi lặp lại và xử lý vật lý. Cấu trúc ăng-ten bằng gốm cứng có thể mang lại độ ổn định kích thước tốt hơn cấu trúc linh hoạt trong các ứng dụng mà độ bền cơ học là ưu tiên hàng đầu.
Ăng-ten GPS bằng gốm so với Ăng-ten FPC
Cả hai công nghệ ăng-ten gốm và FPC đều có thể hữu ích, nhưng đặc điểm của chúng là khác nhau. Sự lựa chọn chính xác phụ thuộc vào cấu trúc sản phẩm, không gian sẵn có, điều kiện môi trường, hiệu suất định vị cần thiết và ứng dụng mục tiêu.
| Yếu tố so sánh | Anten gốm Thiên Mục | Ăng-ten GPS FPC tiêu chuẩn |
|---|---|---|
| Vật liệu cốt lõi | Gốm thiêu kết nhiệt độ cao công nghiệp | Phim PI linh hoạt |
| Tiếp nhận tín hiệu | Được thiết kế để thu tín hiệu vệ tinh mạnh mẽ | Thích hợp cho các ứng dụng đa năng nhỏ gọn |
| Phân cực | RHCP | Phụ thuộc vào thiết kế ăng-ten |
| Nhiệt độ hoạt động | -40°C đến +75°C | Phụ thuộc vào mô hình cụ thể |
| Kết cấu cơ khí | Cấu trúc gốm cứng | Xây dựng màng linh hoạt |
| Kiểm soát nhiễu | Được thiết kế cho môi trường RF đòi hỏi khắt khe | Phụ thuộc nhiều hơn vào cách bố trí và cài đặt hệ thống |
| Ứng dụng điển hình | Máy ảnh cơ thể chuyên nghiệp và thiết bị đầu cuối công nghiệp | Thiết bị điện tử tiêu dùng và cầm tay nhỏ gọn |
Đối với các nhà sản xuất đang phát triển các thiết bị ghi bằng chứng chuyên nghiệp, ăng-ten GNSS bằng gốm có thể mang lại sự kết hợp hữu ích giữa hiệu suất RF, khả năng chống chịu môi trường và độ ổn định của cấu trúc.
Thông số kỹ thuật chính
Khi đánh giá ăng-ten GPS cho máy ảnh đeo trên người, các kỹ sư nên xem xét thông số kỹ thuật cơ học và RF hoàn chỉnh thay vì chỉ tập trung vào khả năng tương thích tần số danh nghĩa.
| tham số | Đặc điểm kỹ thuật Thiên Mục |
|---|---|
| Loại sản phẩm | Ăng-ten gắn trên bề mặt gốm GNSS |
| Dải điều hành | GPS L1: 1575,42 MHz; Bắc Đẩu B1: 1561 MHz |
| Phân cực | Phân cực tròn tay phải (RHCP) |
| Trở kháng đặc trưng | 50Ω |
| VSWR | 1,8 |
| Đạt được mức cao nhất | 3,0–3,8 dBi |
| Nhiệt độ hoạt động | -40°C đến +75°C |
| Nhiệt độ bảo quản | -45°C đến +80°C |
| Cài đặt | Vị trí SMT, hàn xuyên lỗ hoặc đầu nối tùy chỉnh |
Các thông số kỹ thuật này cung cấp điểm khởi đầu hữu ích cho các kỹ sư RF. Tuy nhiên, hiệu suất ăng-ten cuối cùng phải luôn được xác minh sau khi tích hợp vào vỏ máy ảnh đeo trên người hoàn chỉnh vì vật liệu vỏ, vị trí đặt pin, cách bố trí PCB, định tuyến cáp và các mô-đun không dây gần đó có thể ảnh hưởng đáng kể đến hiệu suất RF thực tế.
Nên lắp đặt ăng-ten GPS như thế nào?
Ngay cả ăng-ten hiệu suất cao cũng có thể hoạt động kém nếu được lắp đặt không đúng cách. Do đó, việc tích hợp cơ học và RF thích hợp là điều cần thiết.
Chọn vị trí lắp đặt phù hợp
Vùng bức xạ gốm không được che phủ trực tiếp bởi vỏ kim loại, pin hoặc giá đỡ kim loại. Nói chung, khu vực phi kim loại hướng về phần trên của máy ảnh thân máy thường thích hợp hơn. Qianmu khuyến nghị duy trì khoảng cách ít nhất 15 mm với ăng-ten 4G/5G và Wi-Fi ở nơi cấu trúc sản phẩm cho phép.
Thực hiện đúng quy trình hàn
Đối với anten dạng chốt, các mối hàn phải hoàn chỉnh và chắc chắn. Đối với các sản phẩm SMT, ăng-ten phải được căn chỉnh chính xác và lắp theo quy trình PCB được khuyến nghị. Nên tránh áp suất cơ học quá mức vì các thành phần gốm có thể bị hỏng do xử lý không đúng cách.
Cáp điều khiển và định tuyến đường dây điện
Cáp ăng-ten phải được định tuyến cẩn thận để giảm việc ghép nối không cần thiết với đường dây điện và mạch điện cao thế. Khi thích hợp, vật liệu cách điện cũng có thể được sử dụng để cách ly ăng-ten khỏi các nguồn nhiễu điện mạnh.
Kiểm tra thiết bị hoàn chỉnh
Việc kiểm tra thành phần trong phòng thí nghiệm rất quan trọng nhưng nó không nên thay thế việc xác minh toàn bộ máy. Sau khi lắp ráp, nhà sản xuất nên đánh giá việc thu thập vệ tinh khởi động nguội và khởi động nóng, độ chính xác định vị, số lượng vệ tinh và tính liên tục của quỹ đạo trong điều kiện ngoài trời thực tế.
Những ứng dụng nào có thể sử dụng ăng-ten GPS Body Cam?
Ăng-ten GNSS chuyên nghiệp có thể hỗ trợ nhiều loại thiết bị ghi và định vị di động, bao gồm:
- Camera cơ quan thực thi pháp luật 4G/5G
- Thiết bị đầu cuối ghi âm của cảnh sát và thực thi giao thông
- Camera hành trình quản lý đô thị và quản lý đường bộ
- Thiết bị bằng chứng nghe nhìn của sở cứu hỏa
- Thiết bị đầu cuối ghi âm chống cháy nổ và an toàn nội tại
- Thiết bị kiểm tra khai thác mỏ và hóa dầu
- Thiết bị kiểm tra điện và tuần tra đường sắt
- Thiết bị đầu cuối kiểm tra ngoài trời và vận hành hiện trường
- Máy ảnh đeo trên người nhiều băng tần định hướng xuất khẩu
Sự kết hợp giữa thu sóng GNSS, tích hợp nhỏ gọn và độ bền môi trường khiến công nghệ ăng-ten này đặc biệt phù hợp với thiết bị chuyên nghiệp phải hoạt động liên tục bên ngoài môi trường trong nhà được kiểm soát.
Câu hỏi thường gặp
1. Ăng-ten GPS Body Cam hỗ trợ những hệ thống vệ tinh nào?
Ăng-ten được thiết kế xung quanh tần số GPS L1 và BeiDou B1 và hỗ trợ các ứng dụng GNSS đa hệ thống bao gồm GPS, BeiDou, GLONASS và Galileo.
2. Tại sao RHCP lại quan trọng đối với việc thu GNSS?
RHCP, hay phân cực tròn bên phải, phù hợp với đặc điểm phân cực của tín hiệu vệ tinh GNSS thông thường. Nó có thể giúp cải thiện tính nhất quán của việc thu sóng và giảm tác động của một số tín hiệu bị phản xạ hoặc phân cực không đúng.
3. Ăng-ten có thể hoạt động ở nhiệt độ khắc nghiệt không?
Phạm vi nhiệt độ hoạt động được chỉ định là -40°C đến +75°C, giúp ăng-ten phù hợp với nhiều ứng dụng công nghiệp và ngoài trời đòi hỏi khắt khe.
4. Ăng-ten có thể được tùy chỉnh cho thiết kế máy ảnh đeo trên người mới không?
Đúng. Là nhà sản xuất ban đầu, Qianmu có thể hỗ trợ phát triển ăng-ten tùy chỉnh theo cấu trúc thiết bị, tần số hoạt động, yêu cầu cài đặt, cấu hình đầu nối và mục tiêu hiệu suất RF.
5. Khoảng cách giữa ăng-ten 4G/5G và Wi-Fi nên được duy trì ở mức bao nhiêu?
Nên sử dụng khoảng cách tối thiểu 15 mm nếu cấu trúc sản phẩm cho phép. Khoảng cách cuối cùng phải được xác nhận thông qua thử nghiệm RF vì hình dạng vỏ và thiết bị điện tử bên trong có thể thay đổi vị trí ăng-ten tối ưu.
6. Có cần thiết phải thử nghiệm ngoài trời sau khi lắp đặt ăng-ten không?
Đúng. Chúng tôi đặc biệt khuyến khích thử nghiệm ngoài trời toàn bộ thiết bị. Các kỹ sư nên xác minh việc thu thập vệ tinh, độ chính xác định vị, khởi động nguội và nóng cũng như tính liên tục của quỹ đạo sau khi ăng-ten được tích hợp vào vỏ cuối cùng.
Phần kết luận
Ăng-ten GNSS đáng tin cậy là thành phần quan trọng của máy ảnh đeo trên người chuyên nghiệp vì hiệu suất định vị ảnh hưởng đến độ chính xác của vị trí, khả năng truy xuất nguồn gốc bằng chứng và độ tin cậy vận hành. Cấu trúc bằng gốm, phân cực RHCP, khả năng tương thích GNSS đa hệ thống, kiểm soát nhiễu và hiệu suất ở nhiệt độ rộng có thể cung cấp nền tảng vững chắc hơn cho các ứng dụng máy ảnh đeo trên người có yêu cầu khắt khe.
Thiên Mục kết hợp R&D ăng-ten, sản xuất, thử nghiệm RF và sản xuất tùy chỉnh để hỗ trợ các nhà sản xuất máy ảnh đeo trên người và nhà tích hợp hệ thống. Đối với các dự án yêu cầu dải tần, kích thước, đầu nối, cấu trúc lắp đặt hoặc tối ưu hóa RF tùy chỉnh, hãy khám phá giải pháp Ăng-ten GPS Body Cam vàliên hệ với chúng tôiđể được tư vấn kỹ thuật, lấy mẫu và phát triển ăng-ten tùy chỉnh.
