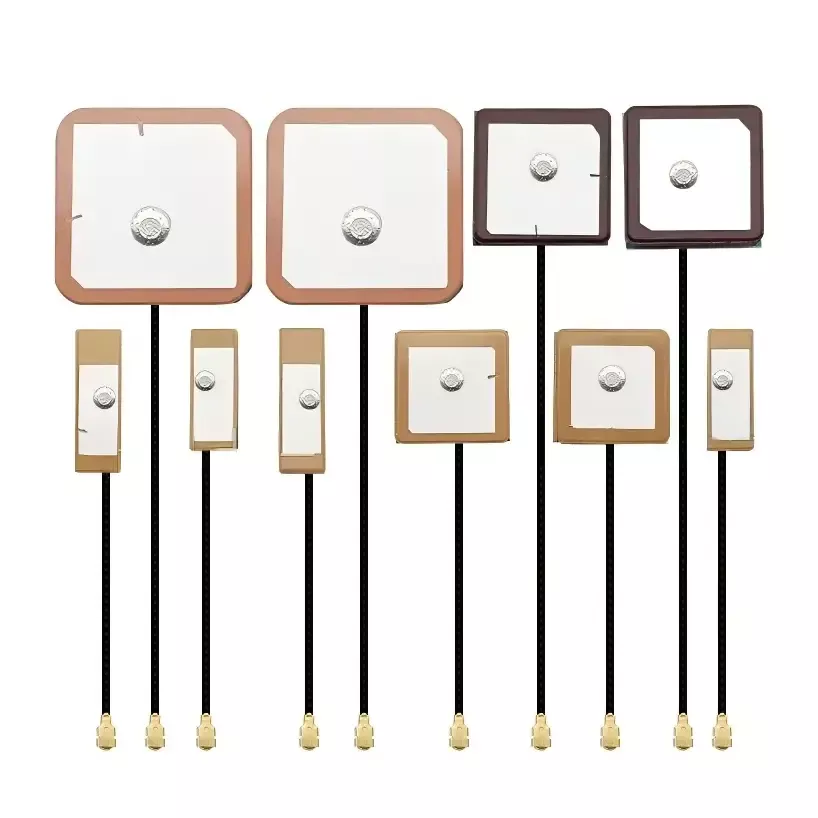

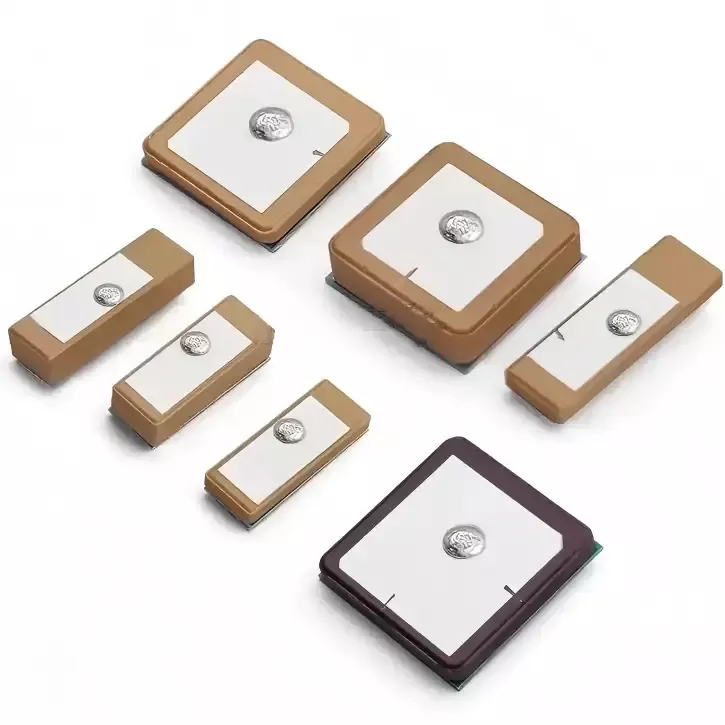

Anten GPS của Body Cam
Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến là nhà sản xuất, nhà cung cấp và nhà máy chuyên nghiệp tại Trung Quốc chuyên nghiên cứu, phát triển và sản xuất ăng-ten GPS Body Cam. Trọng tâm của chúng tôi là sản xuất ăng-ten gốm GNSS cấp công nghiệp được thiết kế đặc biệt cho các thiết bị thực thi pháp luật đeo trên người 4G/5G, thiết bị đầu cuối thu thập bằng chứng chống cháy nổ, thiết bị tuần tra thành phố và chữa cháy cũng như máy ảnh đeo trên người ở nước ngoài. Với tư cách là nhà sản xuất trực tiếp, chúng tôi đóng vai trò là nguồn cung cấp lâu dài, đáng tin cậy cho các nhà sản xuất thiết bị thực thi pháp luật cả trong nước và quốc tế.
Ăng-ten GPS Body Cam là gì
Ăng-ten GPS Body Cam là ăng-ten vá gốm GNSS cấp công nghiệp được thiết kế đặc biệt cho các thiết bị đầu cuối thu thập bằng chứng thực thi pháp luật chỉ dành cho một người lính. Nó tương thích với nhiều hệ thống vệ tinh bao gồm GPS, BeiDou, GLONASS và Galileo, đồng thời có cấu trúc phân cực tròn bên phải (RHCP) để thích ứng với các đặc tính phân cực của tín hiệu định vị vệ tinh toàn cầu.
Với thiết kế ăng-ten gốm chắc chắn, nó mang lại khả năng định hướng tuyệt vời và khả năng thích ứng mạnh mẽ với môi trường. Ngay cả trong những điều kiện khó khăn như vật cản đeo trên người, tấm chắn kim loại khỏi thiết bị, sự tắc nghẽn của tòa nhà đô thị hoặc hoạt động di động tốc độ cao, nó vẫn cung cấp dữ liệu định vị ổn định. Điều này đảm bảo hình mờ vị trí địa lý chính xác và có thể theo dõi cho các bản ghi âm thanh thực thi pháp luật, cho phép thiết lập chuỗi bằng chứng đầy đủ và tuân thủ.
Nguyên tắc làm việc
Ăng-ten GPS Body Cam hoạt động dựa trên nguyên tắc thu sóng RF điều hướng vệ tinh chuyên nghiệp. Toàn bộ quy trình làm việc đã được xác minh thông qua cả thử nghiệm trong phòng không phản xạ trong phòng thí nghiệm và thử nghiệm ngoài trời trong thế giới thực, đảm bảo logic vận hành rõ ràng và hiệu suất ổn định. Nó chủ yếu bao gồm ba thành phần cốt lõi:
1. Thu tín hiệu vệ tinh: Sản phẩm có lõi điện môi gốm điện môi cao giúp thu tín hiệu điều hướng vệ tinh băng tần L1 trong không khí một cách hiệu quả. Với thiết kế phân cực tròn bên phải chuyên dụng, nó giảm thiểu sự suy giảm tín hiệu một cách hiệu quả do xoay thiết bị hoặc do sự cản trở của cơ thể con người, giải quyết các vấn đề thường gặp như khả năng thu tín hiệu kém và thu thập vệ tinh không thành công ở các khu vực đô thị có tòa nhà đông đúc hoặc vùng núi và vùng sâu vùng xa, nơi phổ biến hiện tượng phản xạ đa đường.
2. Lọc tín hiệu và chống nhiễu: Ăng-ten có mạch kết hợp trở kháng chính xác tích hợp giúp tự động lọc nhiễu do mô-đun 4G/5G, mô-đun Wi-Fi và nguồn điện pin bên trong máy ảnh thân máy tạo ra. Nó cách ly các tín hiệu vệ tinh GNSS thuần túy, loại bỏ hiệu quả các dị thường về vị trí, điểm nhảy và gián đoạn quỹ đạo do nhiễu xuyên âm RF bên trong gây ra.
3. Phân tích và xuất dữ liệu: Tín hiệu vệ tinh ổn định được lọc và tối ưu hóa được truyền đến chip định vị bo mạch chính của thiết bị, chip này sẽ phân tích dữ liệu vĩ độ và kinh độ, tốc độ, thời gian và độ cao chính xác theo thời gian thực. Thông tin này được đồng bộ hóa đồng thời dưới dạng hình mờ vị trí địa lý cho các tệp video và âm thanh được ghi lại trong các hoạt động thực thi pháp luật, cho phép theo dõi, truy xuất nguồn gốc và phát lại toàn bộ quỹ đạo thực thi.
Thiết bị tương thích
Ăng-ten GPS Body Cam này hoàn toàn tương thích với các thiết bị thu thập bằng chứng đơn lẻ trong nước và quốc tế, kiểm tra ngoài trời và thực thi pháp luật chống cháy nổ, bao gồm tất cả các tình huống bao gồm các dự án của chính phủ và doanh nghiệp, an toàn công nghiệp và thương mại xuất khẩu.
• Camera cơ quan thực thi pháp luật độ phân giải cao 4G/5G của cảnh sát công cộng và cảnh sát giao thông
• Thiết bị đầu cuối BodyCam để quản lý đô thị, quản lý đường bộ và thu thập bằng chứng nghe nhìn của sở cứu hỏa
• Máy ghi thực thi pháp luật an toàn nội tại chống cháy nổ cho các ứng dụng hóa chất và khai thác mỏ
• Thiết bị đầu cuối ghi âm một người kiểm tra điện, tuần tra đường sắt và vận hành hiện trường cho ngành hóa dầu
• Máy ảnh đeo trên người nhiều băng tần dành cho ngoại thương ở nước ngoài
Sản phẩm cốt lõi
Để giải quyết những thách thức đặt ra bởi điều kiện hoạt động ngoài trời, nhiễu nội bộ nghiêm trọng và môi trường khắc nghiệt đối với thiết bị thực thi pháp luật, ăng-ten GPS bằng gốm của chúng tôi vượt trội hơn ăng-ten tiêu chuẩn trên thị trường về vật liệu, quy trình sản xuất, cấu trúc và hiệu suất, mang lại những ưu điểm khác biệt chính sau:
1. Chất điện môi gốm có độ lợi cao với khả năng chống tắc nghẽn tuyệt vời
Được trang bị chip gốm không đổi có độ chính xác cao, điện môi cao, độ nhạy thu tín hiệu cao hơn đáng kể so với ăng-ten linh hoạt FPC truyền thống. Nó có thể thu tín hiệu vệ tinh một cách ổn định trong các điều kiện khó khăn như vật cản từ cơ thể con người, tấm chắn bằng vỏ kim loại hoặc bị chặn bởi các tòa nhà cao tầng và núi, giải quyết hiệu quả các vấn đề thường xuyên bị lệch vị trí và mất quỹ đạo trong quá trình thực thi pháp luật ở các con hẻm đô thị và môi trường ngoài trời miền núi.
2. Vật liệu chịu nhiệt độ rộng cấp công nghiệp, phù hợp với mọi khí hậu và môi trường khắc nghiệt
Bằng cách loại bỏ các vật liệu gốm dân dụng thông thường và sử dụng chất nền gốm thiêu kết ở nhiệt độ cao công nghiệp, thiết bị có thể hoạt động ổn định ở nhiệt độ khắc nghiệt từ -40°C đến +75°C. Nó chịu được các điều kiện khắc nghiệt như phơi nắng gay gắt vào mùa hè, sương giá mùa đông và nhiệt độ thấp cũng như môi trường nóng ẩm ở khu vực khai thác mỏ, đảm bảo hiệu suất định vị nhất quán suốt ngày đêm và đáp ứng hoàn hảo các yêu cầu vận hành trong mọi thời tiết của thiết bị thực thi pháp luật.
3. Thiết kế phân cực tròn chuyên nghiệp để triệt tiêu nhiễu đa đường
Cấu trúc phân cực tròn bên phải chuyên dụng khớp chính xác với đặc điểm phân cực của tín hiệu vệ tinh toàn cầu, lọc hiệu quả nhiễu đa đường do phản xạ của tòa nhà, khúc xạ mặt đất và phản xạ của thiết bị kim loại, cải thiện đáng kể độ chính xác định vị. Trong quá trình di chuyển nhân sự, đi bộ nhanh hoặc rẽ, việc ghi quỹ đạo vẫn liên tục và ổn định, không bị ngắt kết nối hoặc trôi dạt.
4. Cấu trúc gốm cứng, chống sốc và bền cho tuổi thọ cao hơn
Ăng-ten gốm có cấu trúc tổng thể chắc chắn với khả năng chống nén, rung và uốn tuyệt vời. Khi được sử dụng trong thiết bị thực thi pháp luật—có thể chịu mài mòn, va đập trong thời gian dài, rung động ngoài trời hoặc hoạt động của phương tiện di động—nó vẫn nguyên vẹn về cấu trúc và duy trì khả năng tiếp xúc tín hiệu đáng tin cậy, giảm đáng kể tỷ lệ hỏng hóc sau bán hàng và chi phí bảo trì.
5. Tương thích với nhiều hệ thống vệ tinh, sử dụng được cả trong và ngoài nước
Hỗ trợ thu sóng vệ tinh đồng bộ từ các hệ thống GPS, BeiDou, GLONASS và Galileo. Đối với các dự án doanh nghiệp và chính phủ trong nước, thiết bị có thể ưu tiên khả năng tương thích với hệ thống BeiDou, trong khi các đơn đặt hàng thương mại ở nước ngoài có thể tích hợp liền mạch với tín hiệu GPS chính thống. Khả năng kép này đảm bảo sự phù hợp cho cả dự án đấu thầu trong nước và thị trường xuất khẩu quốc tế, cho phép một thiết bị duy nhất thích ứng với các tình huống sử dụng toàn cầu.
6. Được sản xuất theo yêu cầu của nhà máy ban đầu, không qua trung gian để giao hàng nhanh hơn
Là một nhà máy có trụ sở tại Trung Quốc tích hợp R&D, sản xuất và bán hàng, chúng tôi hoạt động với phòng thí nghiệm RF độc lập và dây chuyền sản xuất được tiêu chuẩn hóa. Chúng tôi có thể nhanh chóng tùy chỉnh các mẫu dựa trên thiết kế sản phẩm và yêu cầu về hiệu suất của khách hàng, cung cấp nguyên mẫu trong vòng 7–10 ngày làm việc. Chúng tôi hỗ trợ giao hàng quy mô lớn, số lượng lớn với sự hỗ trợ kỹ thuật riêng từng người trong suốt quá trình—không qua trung gian, không tính giá chênh lệch và không trốn tránh hậu mãi.
Thông số kỹ thuật
|
Mục thông số |
Thông số kỹ thuật |
|
Tên sản phẩm |
Anten GPS của Body Cam |
|
Loại ăng-ten |
Ăng-ten gắn trên bề mặt gốm GNSS (Tùy chọn chủ động/thụ động) |
|
Dải tần hoạt động |
GPS L1: 1575,42 MHz, BeiDou B1: 1561 MHz |
|
Phương pháp phân cực |
Phân cực tròn bên phải (RHCP) |
|
Trở kháng đặc trưng |
50Ω |
|
Tỷ số sóng đứng (VSWR) |
1,8 |
|
Đạt đỉnh |
3,0 ~ 3,8 dBi |
|
tỷ lệ khung hình |
3dB (nhiễu thấp, độ ổn định cao) |
|
Nhiệt độ hoạt động |
-40oC đến +75oC |
|
Nhiệt độ bảo quản |
-45oC đến +80oC |
|
Phương pháp cài đặt |
Vị trí SMT / hàn xuyên lỗ / đầu nối tùy chỉnh |
So sánh sản phẩm | Ăng-ten gốm so với Ăng-ten FPC
|
|
Ăng-ten GPS Qianmu Body Cam |
Ăng-ten GPS linh hoạt FPC tiêu chuẩn |
|
Vật liệu cốt lõi |
Chất điện môi gốm thiêu kết nhiệt độ cao công nghiệp |
Chất liệu màng dẻo PI tiêu chuẩn |
|
Tăng tín hiệu |
Độ lợi cao, khả năng thu tín hiệu mạnh trong môi trường có vật cản |
Độ lợi thấp, tín hiệu dễ bị mất trong môi trường có vật cản |
|
Hiệu suất chịu nhiệt độ |
Hoạt động ổn định trong phạm vi nhiệt độ rộng từ -40°C đến +75°C |
Khả năng chịu nhiệt độ kém, giảm hiệu suất đáng kể trong môi trường nhiệt độ cao và thấp |
|
Ổn định kết cấu |
Cấu trúc cứng, chịu được động đất và chịu áp lực, không biến dạng và không bị hư hại |
|
|
Khả năng chống nhiễu |
Chống nhiễu đa đường chuyên nghiệp và chống nhiễu xuyên âm RF nội bộ |
Dễ bị nhiễu từ 4G/5G, Wi-Fi và nguồn điện, dẫn đến hiện tượng giật định vị nghiêm trọng. |
|
Các tình huống áp dụng |
Thực thi công nghiệp, kịch bản đầy đủ phức tạp ngoài trời |
Sản phẩm điện tử tiêu dùng thông thường |
|
Tỷ lệ thất bại sau bán hàng |
Lỗi định vị thấp và độ ổn định cao khi sử dụng hàng loạt |
Tỷ lệ lỗi trôi và ngắt kết nối cao dẫn đến chi phí sau bán hàng cao |

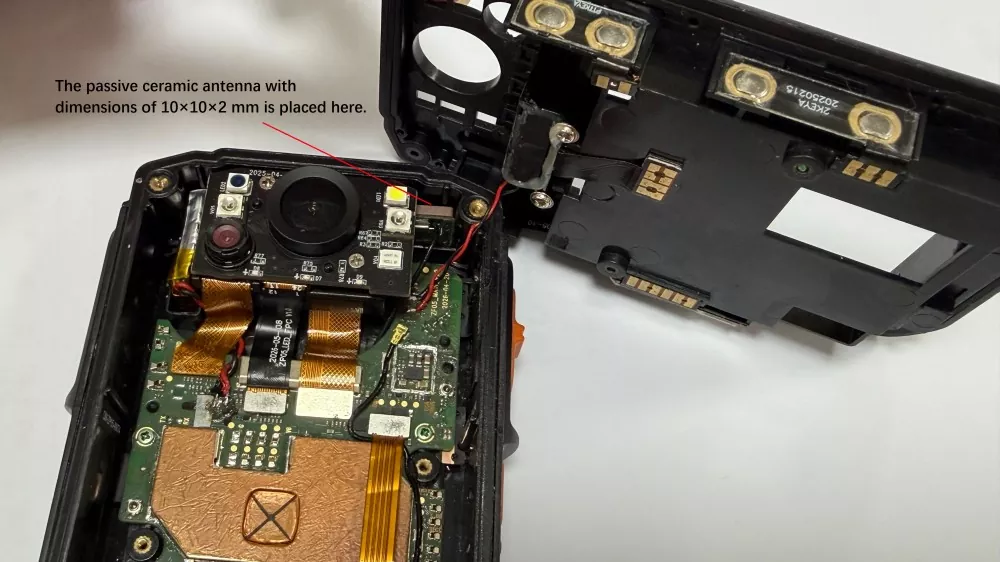

Hướng dẫn cài đặt và sử dụng
1. Lựa chọn vị trí lắp đặt
Vùng lõi bức xạ của ăng-ten gốm không được bị che phủ hoặc cản trở trực tiếp bởi vỏ kim loại, pin hoặc giá đỡ kim loại. Nên lắp đặt thiết bị ở khu vực phi kim loại phía trên bên trong camera thân máy, duy trì khoảng cách an toàn ít nhất 15 mm với ăng-ten 4G/5G và Wi-Fi để tránh nhiễu đồng kênh và đảm bảo việc thu tín hiệu vệ tinh không bị cản trở.
2. Thông số kỹ thuật hàn và cố định
Đối với ăng-ten gốm loại chốt, hãy đảm bảo rằng các mối hàn đã đầy, không hàn nguội, hàn thiếu hoặc hàn rời. Đối với các sản phẩm gắn trên bề mặt SMT, hãy tuân thủ nghiêm ngặt các tiêu chuẩn quy trình lắp đặt của nhà máy để đạt được sự căn chỉnh phẳng và an toàn trên bề mặt PCB. Trong quá trình lắp ráp, tránh tác dụng lực quá mạnh lên chip gốm để tránh các vết nứt vi mô bên trong và loại bỏ các lỗi tín hiệu ẩn tiềm ẩn sau này.
3. Hoạt động bảo vệ chống nhiễu
Sau khi lắp đặt ăng-ten, hãy sử dụng băng cách điện để cách ly ăng-ten khỏi mô-đun nguồn và khu vực công suất cao của bo mạch chủ để giảm nhiễu điện. Đi dây cáp ăng-ten sao cho chúng không chạy song song với đường dây điện trên khoảng cách xa, từ đó ngăn chặn tình trạng dao động tín hiệu và định vị không ổn định tại nguồn.

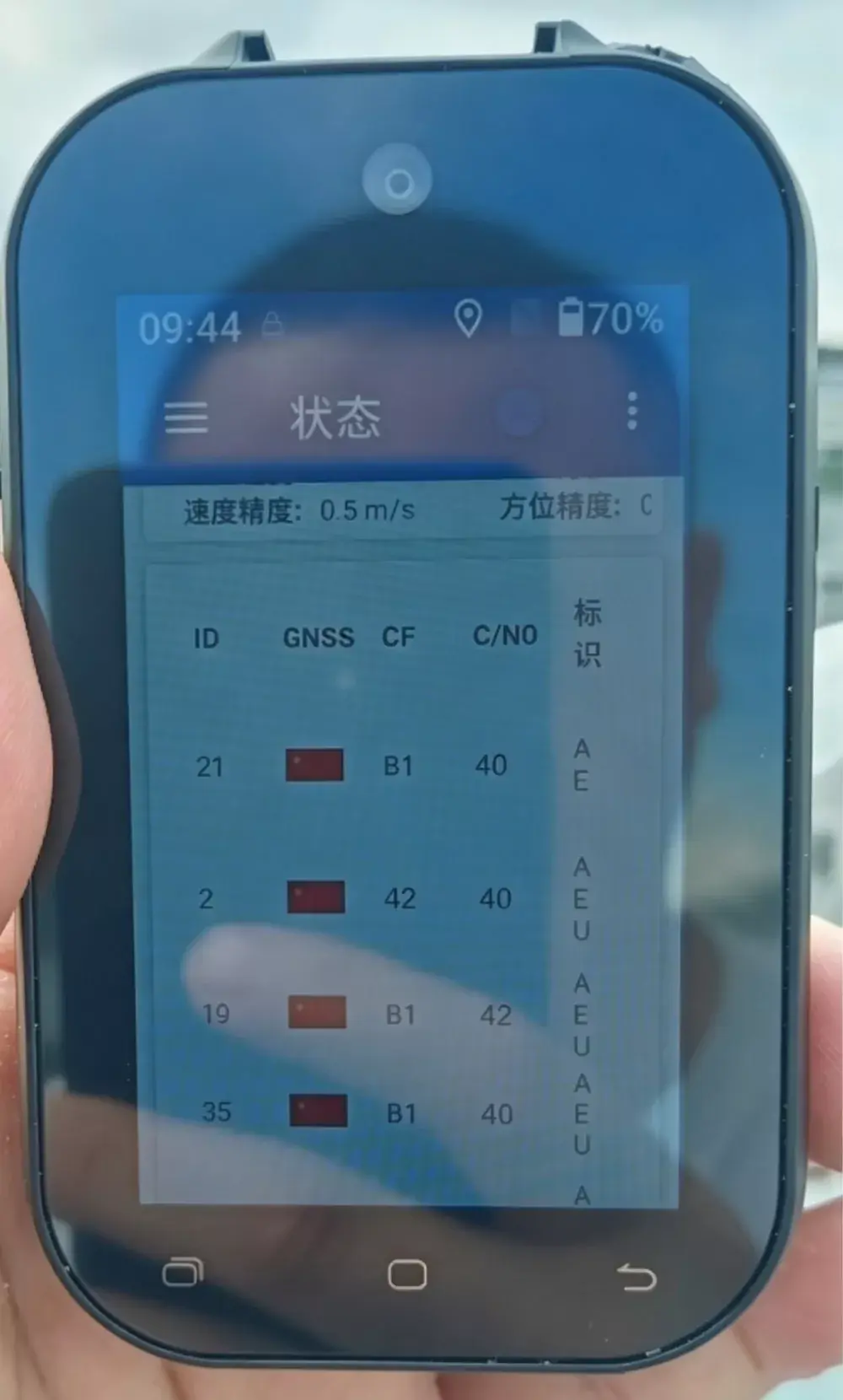

4. Hoàn thiện các tiêu chuẩn xác minh và gỡ lỗi máy
Sau khi hoàn tất việc lắp ráp thiết bị, phải tiến hành thử nghiệm thu nhận sao ngoài trời trong thế giới thực; chỉ thử nghiệm bo mạch đơn trong nhà là không đủ. Các thông số chính cần xác minh bao gồm số lượng vệ tinh thu được trong quá trình khởi động nguội và nóng, độ chính xác định vị và tính liên tục của quỹ đạo, đảm bảo rằng hiệu suất của ăng-ten đáp ứng các thông số kỹ thuật sau khi lắp ráp lần cuối và ngăn ngừa các vấn đề về chất lượng hàng loạt.
Cách chọn ăng-ten GPS đủ tiêu chuẩn
Nhiều nhân viên mua sắm và phát triển thiết bị thiếu chuyên môn về RF, thường khiến họ phải mua ăng-ten cấp dân sự với giá thấp. Điều này dẫn đến hiệu suất sản phẩm không đạt tiêu chuẩn, dự án không được chấp nhận và những sai sót sau bán hàng trên quy mô lớn. Dựa trên nhiều năm kinh nghiệm trong ngành, chúng tôi đã tóm tắt bốn tiêu chí cốt lõi để lựa chọn ăng-ten cho thiết bị thực thi công nghiệp:
1. Ưu tiên vật liệu chuyên dụng cấp công nghiệp: loại bỏ dứt điểm việc sử dụng nguyên liệu gốm dân dụng thông thường và phải chọn chất nền gốm cấp công nghiệp có khả năng chịu nhiệt độ rộng và đặc tính chống nhiễu phù hợp với điều kiện vận hành phức tạp, đảm bảo hoạt động ổn định lâu dài trong môi trường ngoài trời khắc nghiệt.
2. Tập trung vào dữ liệu thử nghiệm thực tế, bác bỏ các thông số lý thuyết: Hầu hết các nhà sản xuất trên thị trường chỉ cung cấp các thông số kỹ thuật lý thuyết mà không hỗ trợ thử nghiệm thực tế. Các nhà sản xuất chính hãng có uy tín có thể cung cấp các báo cáo thử nghiệm trong phòng tối, video thử nghiệm ngoài trời và dữ liệu thử nghiệm lão hóa ở nhiệt độ cao-thấp—các thông số chính xác và có thể kiểm chứng được.
3. Lựa chọn các sản phẩm được tối ưu hóa chuyên dụng cho thiết bị thực thi pháp luật: Ăng-ten dẫn đường tiêu chuẩn không được tối ưu hóa cho sự tồn tại chung của nhiều ăng-ten, tấm chắn kim loại hoặc vật cản của cơ thể con người trong các thiết bị thực thi pháp luật, khiến chúng không phù hợp với điều kiện hoạt động của thiết bị một người lính. Điều cần thiết là chọn các ăng-ten được thiết kế riêng dành riêng cho các thiết bị đầu cuối thực thi pháp luật để giải quyết vấn đề cốt lõi về nhiễu RF nội bộ.
4. Ưu tiên hợp tác trực tiếp với các nhà máy nguồn: Chọn các nhà sản xuất Trung Quốc có năng lực tích hợp về R&D, sửa đổi mẫu, sản xuất hàng loạt và dịch vụ hậu mãi. Điều này cho phép tùy chỉnh nhanh chóng, cung cấp ổn định, hỗ trợ sau bán hàng nhanh chóng và tránh các vấn đề như chênh lệch giá của bên trung gian và khoảng cách giao tiếp trong phối hợp kỹ thuật.
Câu hỏi thường gặp
Câu hỏi 1: Ăng-ten gốm này có thể tương thích với tất cả các nhãn hiệu máy ảnh đeo trên người không?
Tương thích với phần lớn các camera thực thi pháp luật đeo trên người 4G/5G có bán trên thị trường, thiết bị đầu cuối thu thập bằng chứng chống cháy nổ và camera đeo trên người kiểm tra ngoài trời, đồng thời hỗ trợ các cấu hình phi tiêu chuẩn tùy chỉnh được điều chỉnh chính xác cho cấu trúc, giao diện và kích thước của thiết bị.
Câu hỏi 2: Ăng-ten gốm hoạt động tốt hơn ăng-ten FPC ở những điểm cụ thể nào?
Những cải tiến cốt lõi bao gồm thu thập vệ tinh nhanh hơn, giảm lỗi định vị, theo dõi không bị gián đoạn và tăng cường đáng kể hiệu suất chống nhiễu, chống rung và chịu nhiệt độ từ cực lạnh đến nhiệt độ cao. Những nâng cấp này giải quyết hoàn toàn các lỗi định vị trong điều kiện ngoài trời phức tạp và giảm đáng kể tỷ lệ dịch vụ sau bán hàng của thiết bị.
Câu 3: Bạn có hỗ trợ tùy chỉnh, lấy mẫu và đặt hàng dùng thử nhỏ không?
Ủng hộ! Là nhà sản xuất trực tiếp, chúng tôi cung cấp nguyên mẫu, đơn đặt hàng thử nghiệm hàng loạt nhỏ và dịch vụ sản xuất hàng loạt quy mô lớn, hoàn toàn có thể tùy chỉnh theo bản vẽ của khách hàng và yêu cầu về hiệu suất.

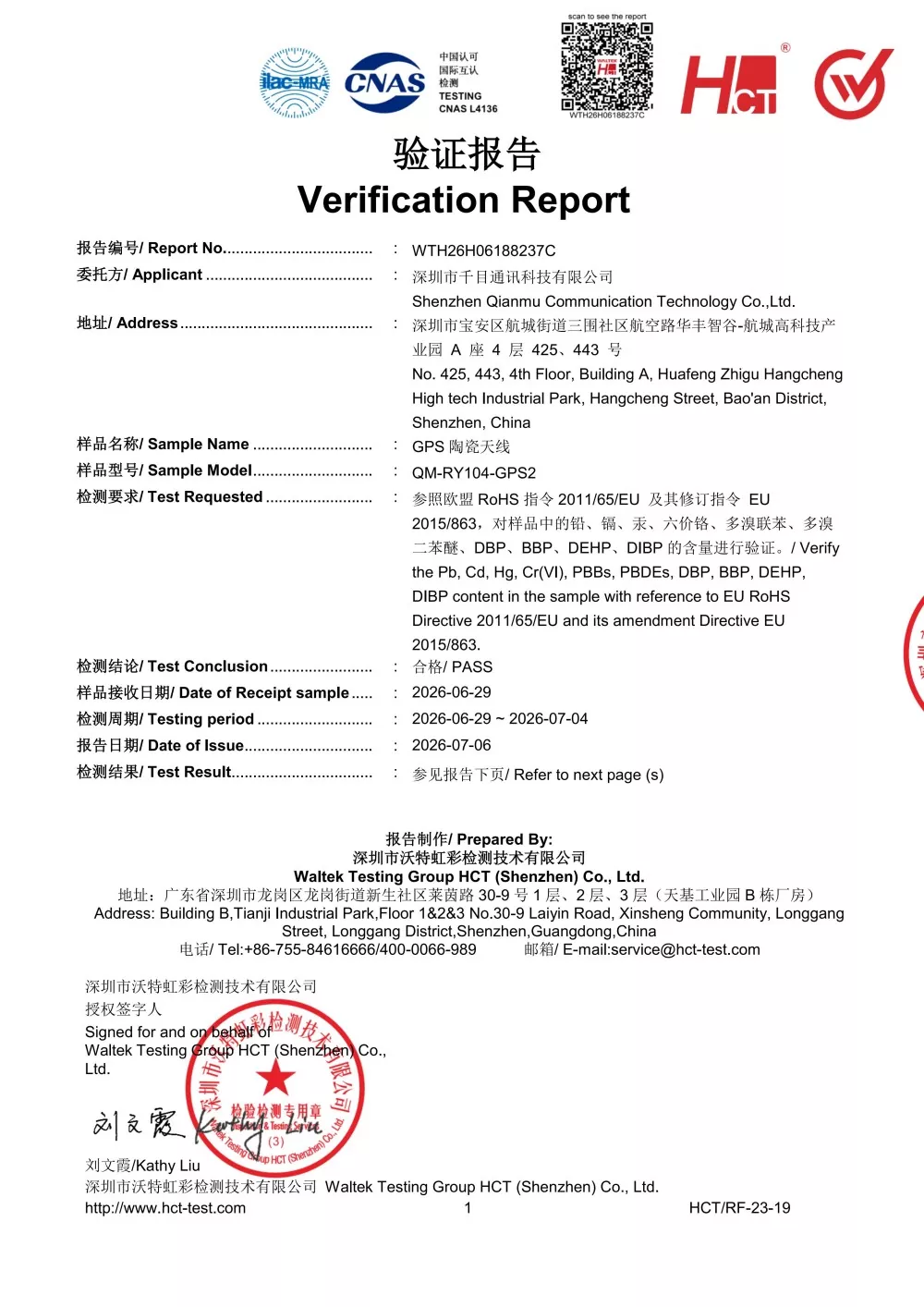

Q4: Sản phẩm có thể được sử dụng để xuất khẩu ra nước ngoài không? Tất cả các chứng nhận cần thiết có đầy đủ không?
Tất cả các sản phẩm đều có chứng nhận xuất khẩu đầy đủ bao gồm CE, FCC và RoHS, đáp ứng các tiêu chuẩn toàn cầu và cho phép xuất khẩu thoải mái sang Châu Âu, Châu Mỹ, Đông Nam Á, Trung Đông và tất cả các khu vực khác.
Câu 5: Hiệu suất của sản phẩm có ổn định trong điều kiện nhiệt độ cực cao và cực thấp không?
Sản phẩm này có thiết kế nhiệt độ rộng cấp công nghiệp, đã trải qua các thử nghiệm lão hóa theo chu kỳ nhiệt độ cao-thấp nghiêm ngặt, với sự suy giảm hiệu suất tối thiểu trong các môi trường từ -40°C đến +75°C, khiến sản phẩm hoàn toàn phù hợp cho các điều kiện ngoài trời, khai thác mỏ, cực lạnh và nhiệt độ cao suốt ngày đêm.
