Camera đeo trên cơ thể Anten 4G/5G

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến là một nhà máy sản xuất nguồn và R&D trong nước cho Ăng-ten 4G/5G của Máy ảnh đeo trên người.

Chúng tôi đã phát triển ăng-ten tích hợp Sub6G băng rộng FPC nội bộ, tương thích với 4G LTE và các dải tần 5G Sub6G phổ thông trong nước và quốc tế. Ăng-ten đã được tối ưu hóa hiệu suất chuyên biệt để giải quyết các thách thức về không gian thiết bị nhỏ gọn, tấm chắn kim loại, nhiễu pin, mất tín hiệu do cơ thể con người đeo và điều kiện hoạt động khắc nghiệt tại hiện trường.

Ăng-ten sử dụng chất nền PI linh hoạt đáng tin cậy và được gắn bằng keo công nghiệp, khiến nó phù hợp với cấu trúc thiết bị nhỏ gọn. Tất cả các sản phẩm đều trải qua thử nghiệm mô phỏng OTA đầy đủ trong buồng cách âm để tái tạo môi trường hoạt động trong thế giới thực. Hồ sơ kiểm tra VNA và OTA được lưu trữ theo lô sản xuất và có thể cung cấp báo cáo kiểm tra theo yêu cầu.

Định nghĩa kỹ thuật chuyên nghiệp

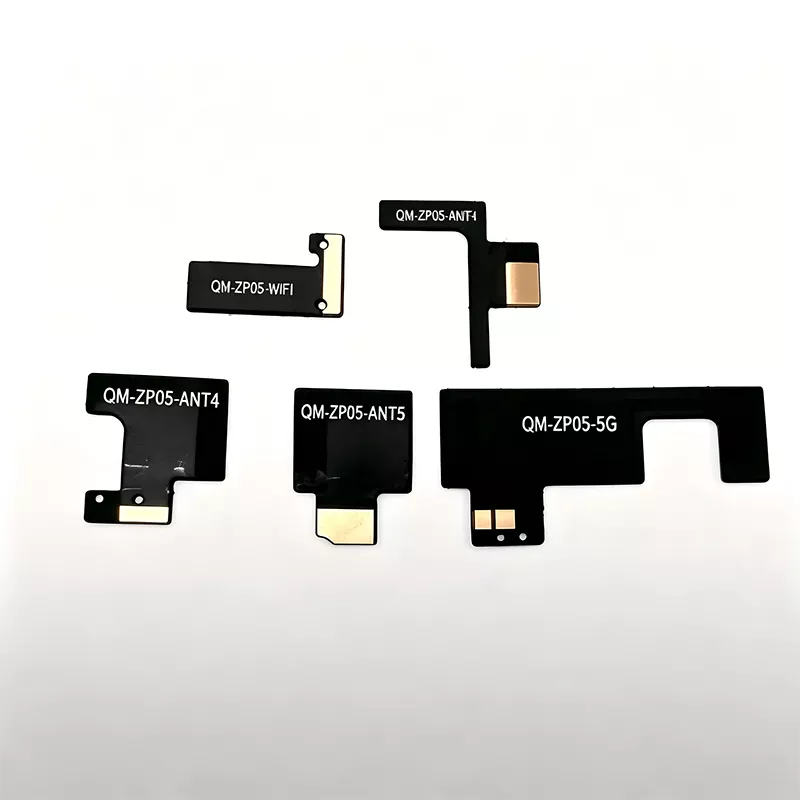

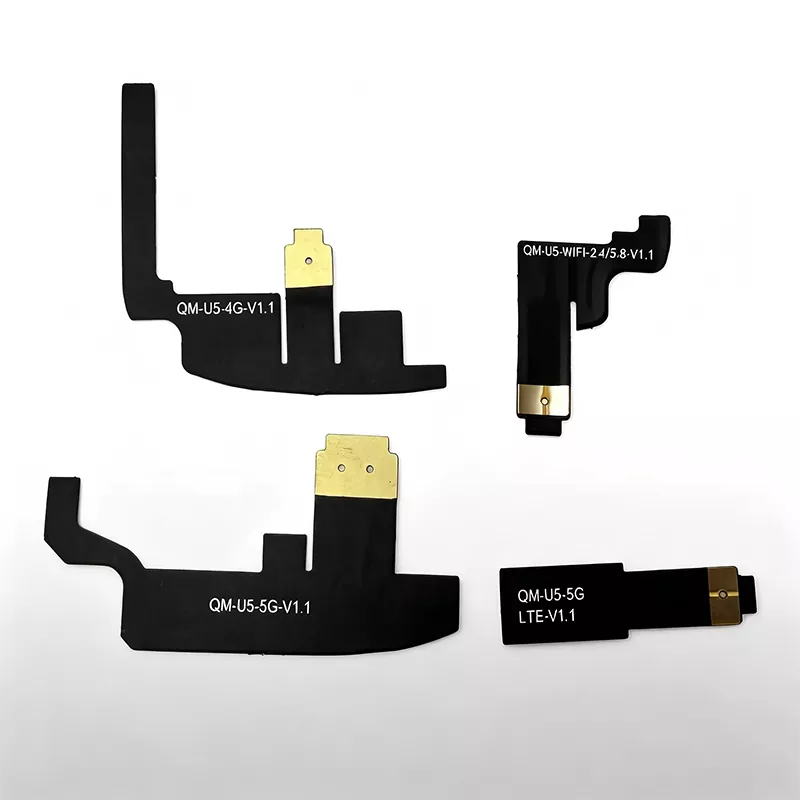

Ăng-ten 4G/5G dành cho máy ảnh đeo trên cơ thể của chúng tôi là ăng-ten Sub6G tích hợp linh hoạt PIFA FPC băng thông rộng. Nó hỗ trợ các băng tần LTE B1/B3/B5/B8/B20/B38/B40 và các băng tần 5G Sub6G chính N41/N78/N79. Ăng-ten sử dụng đế màng PI chống rung, chống phun muối, có khả năng uốn cong cao, kết hợp với chất kết dính hai mặt nhiệt độ cao cấp công nghiệp và đường dẫn sóng U.FL/IPEX RF, lý tưởng cho việc lắp đặt bên trong máy ảnh đeo trên người.

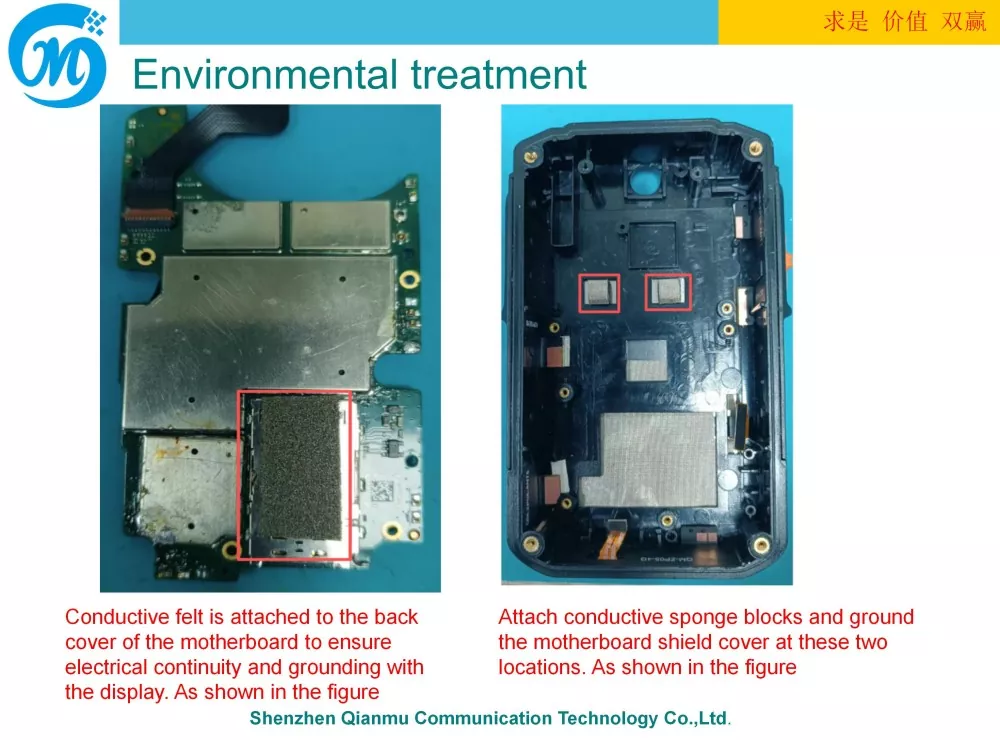

Không giống như ăng-ten IoT FPC thông thường, giai đoạn thiết kế kết hợp mô phỏng 3D toàn hệ thống, bao gồm vỏ kim loại, pin lithium, giá đỡ máy ảnh, vỏ bảo vệ bo mạch chủ và mô hình ảo cơ thể người vào môi trường mô phỏng.

Được khớp trước với trở kháng 50Ω tại nhà máy và đồng thời được kiểm tra độ rơi, chu kỳ nhiệt độ, phun muối và độ ẩm. Điều này giúp giảm khối lượng công việc tích hợp hệ thống của khách hàng và rút ngắn chu kỳ phát triển cho các dự án phần cứng của cảnh sát.

Nguyên lý làm việc hoàn chỉnh của Ăng-ten

Toàn bộ ăng-ten bao gồm một dây dẫn bức xạ FPC, lớp nền dính công nghiệp, bộ cấp dữ liệu đồng trục U.FL và mạng kết hợp RF trên bo mạch chính, cho phép chuyển đổi hai chiều sóng điện từ tần số cao để đạt được khả năng truyền và nhận tín hiệu di động 4G/5G.

Trong quá trình truyền, mô-đun giao tiếp của máy ghi chuyển đổi các luồng video, cảnh báo SOS và dữ liệu vị trí thành tín hiệu điện tần số cao, được truyền qua cáp đồng trục đến cấu trúc cộng hưởng FPC. Những tín hiệu này sau đó được chuyển đổi thành sóng điện từ 4G/5G để phát ra bức xạ bên ngoài, gửi thông tin bằng chứng đến trạm gốc.

Trong quá trình thu, ăng-ten thu sóng điện từ từ trạm gốc và chuyển đổi chúng thành tín hiệu điện, sau đó truyền trở lại mô-đun để hoàn thành lệnh lập lịch và nhận thông số từ xa.

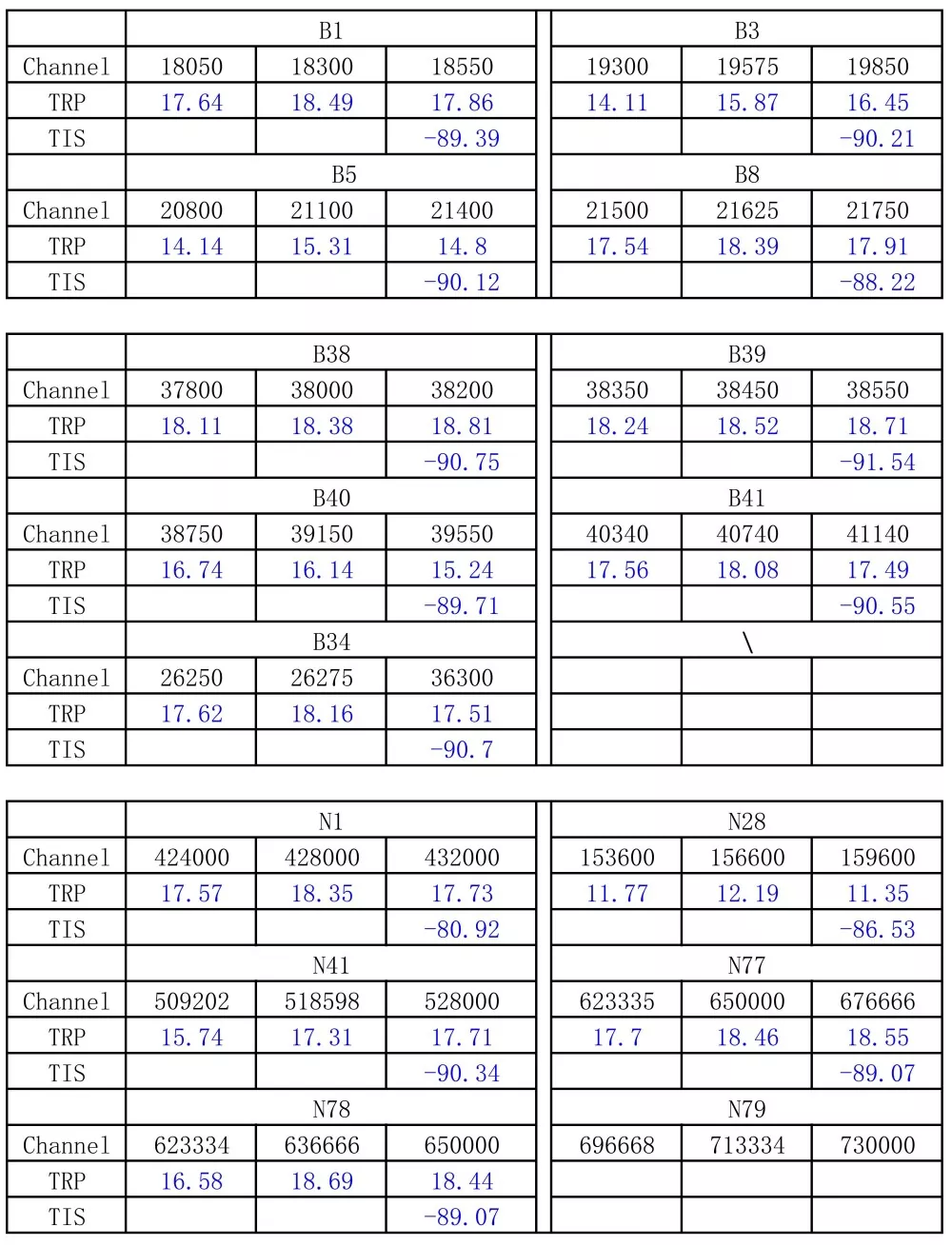

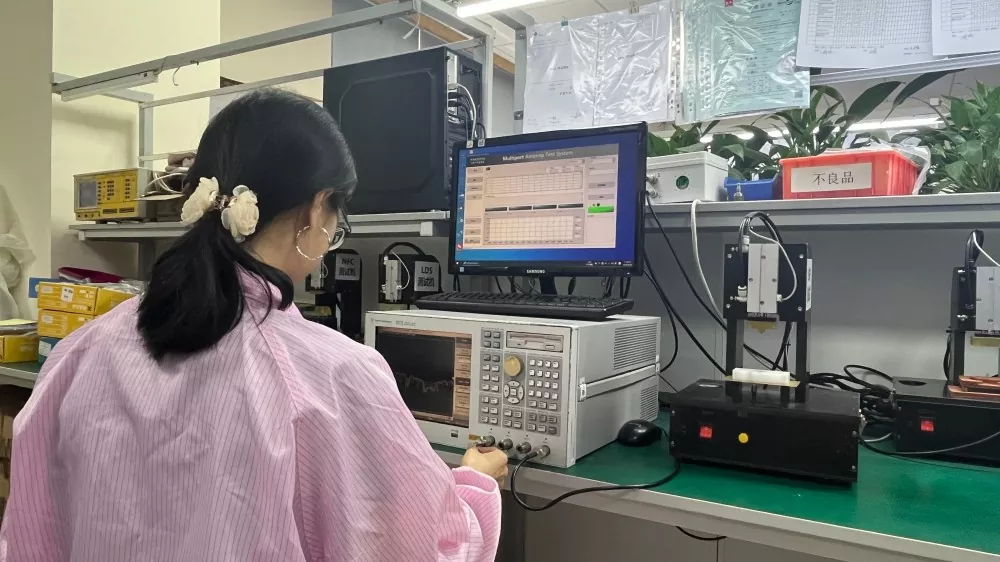

Để bù đắp tổn thất RF do đeo trên lưng người, hiệu suất được nâng cao thông qua mô phỏng trong buồng không phản xạ bằng cách sử dụng mô hình ảo cơ thể người, dẫn đến độ nhạy thu TIS được cải thiện 22,8 dB so với ăng-ten FPC thông thường. Trong điều kiện đeo mô phỏng, hiệu suất của ăng-ten tiêu chuẩn cho LTE B8 chỉ là 40,46%, trong khi ăng-ten của Qianmu đạt ≥52% đối với tần số thấp LTE và ≥47% đối với 5G N78. Mỗi lô đều được lấy mẫu và kiểm nghiệm lại với VNA, với đường cong kiểm nghiệm và hồ sơ sản xuất được lưu trữ để khách hàng xác minh.

Thiết bị và phụ kiện tương thích

Tương thích với các thiết bị đầu cuối

1. Camera cơ quan thực thi pháp luật độ phân giải cao 4G/5G của cảnh sát giao thông và công an

2. Camera gắn trên người để quản lý đô thị, quản lý đường bộ và thu thập bằng chứng nghe nhìn của sở cứu hỏa

3. Máy ghi âm thực thi pháp luật an toàn nội tại chống cháy nổ cho ngành công nghiệp hóa chất và khai thác mỏ

4. Thiết bị đầu cuối ghi âm đơn quân kiểm tra năng lượng

5. Thiết bị thực thi pháp luật đơn quân 4G/5G xuất khẩu ra nước ngoài

Mô-đun giao tiếp tương thích

- Mô-đun giao tiếp 4G LTE Cat.1 / Cat.4 Mô-đun truyền thông trong nước/nhập khẩu 5G Sub-6GHz Mô-đun giao tiếp tích hợp đa chế độ 4G + 5G + WiFi

Nguyên liệu do nhà máy cung cấp để sản xuất

U. Cáp đồng trục FL/IPEX có nhiều độ dài khác nhau, tấm thép gia cố và lớp nền dính công nghiệp chịu nhiệt độ cao, chịu muối. Chiều dài cáp và thông số kỹ thuật đầu nối có thể tùy chỉnh dựa trên thiết kế bo mạch chủ để giảm thiểu xử lý thứ cấp cho khách hàng.

Thông số kỹ thuật

Hướng dẫn mua sắm và lựa chọn ăng-ten

1. Tập trung vào dữ liệu đo lường trong thế giới thực từ các thiết bị hoàn chỉnh đeo trên người, thay vì chỉ dựa vào các thông số trong không gian trống. Bảng dữ liệu điển hình của nhà sản xuất cung cấp các phép đo được thực hiện trên bo mạch trần; hiệu suất giảm đáng kể sau khi được lắp vào vỏ thiết bị và bị mòn. Khi mua, luôn yêu cầu báo cáo thử nghiệm VNA/OTA toàn hệ thống và không chỉ dựa vào các thông số lý thuyết.

2. Ưu tiên lựa chọn nhà máy nguồn có kinh nghiệm sản xuất hàng loạt thiết bị thi hành luật dành cho một người lính. Những thách thức của thiết bị một người lính nằm ở việc xử lý nhiễu từ vỏ kim loại và pin, sự hao mòn trên cơ thể con người và môi trường khắc nghiệt. Các nhà máy có kinh nghiệm dự án trước đây có thể đưa ra các đề xuất sớm về kết cấu và PCB, giảm nhu cầu sửa đổi và làm lại khuôn.

3. Phân biệt các băng tần trong nước và quốc tế, xác định rõ tiêu chuẩn kiểm tra độ tin cậy. Đối với các dự án trong nước, xác nhận LTE B1/B3/B5/B8/B20 và 5G N41/N78/N79; đối với các dự án xuất khẩu, xác nhận các dải tần tương ứng ở nước ngoài. Yêu cầu hoàn thành các thử nghiệm thả rơi, phun muối và lấy mẫu ở nhiệt độ cao/thấp. Ăng-ten cấp tiêu dùng không thể đáp ứng các yêu cầu cho hoạt động tại hiện trường của cảnh sát.

4. Đánh giá cao các dịch vụ kỹ thuật RF và tránh so sánh giá cả đơn thuần. Quá trình phát triển dự án thường gặp phải nhiễu, lệch tần số và hiệu suất hao mòn bị suy giảm. Các bên trung gian thiếu năng lực kỹ thuật RF; ưu tiên các nhà sản xuất có thể cung cấp các đề xuất bố cục và hỗ trợ khắc phục sự cố toàn bộ hệ thống.

Tại sao chọn Thâm Quyến Qianmu Communications

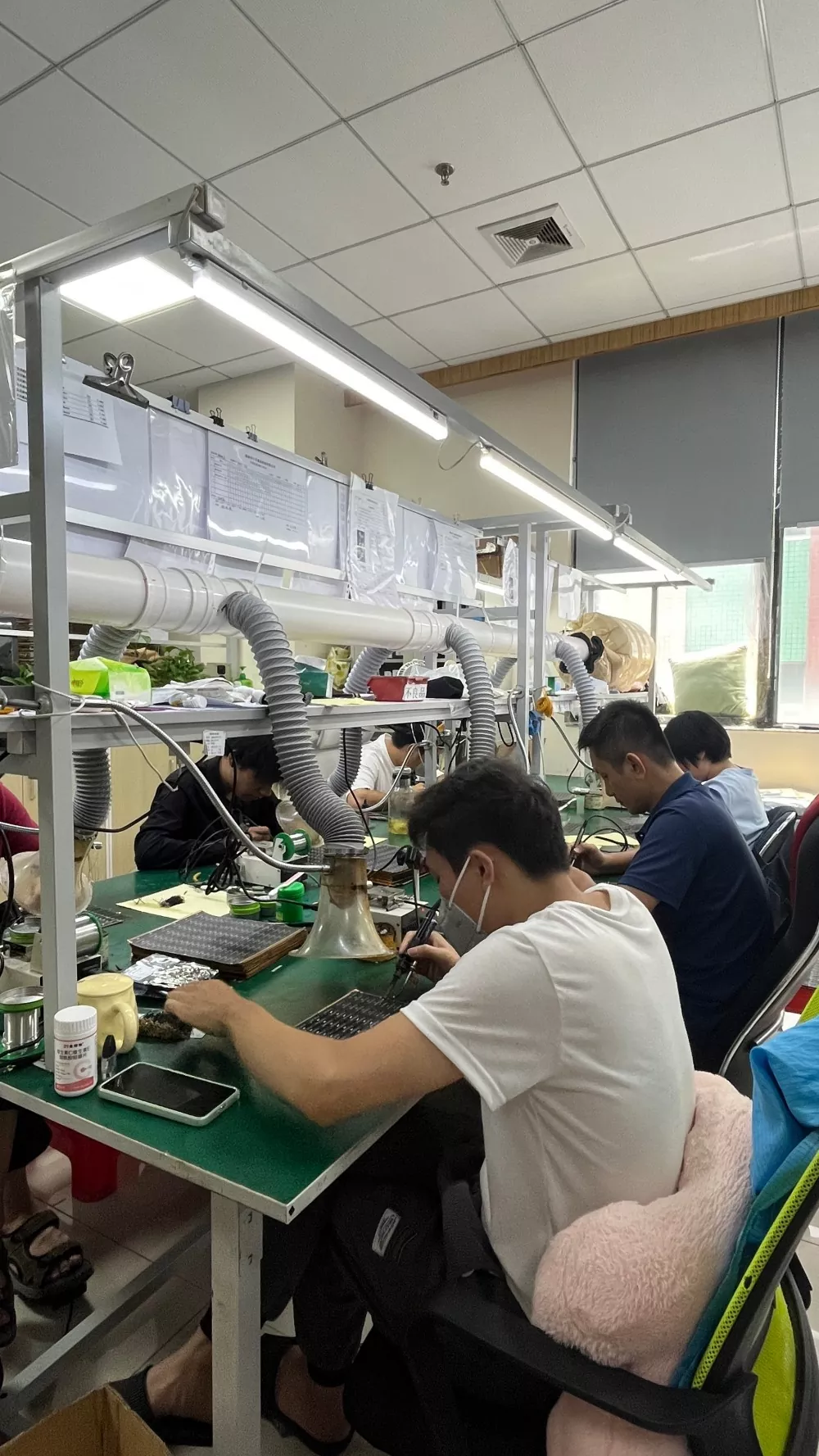

1. Cung cấp trực tiếp từ nhà máy nguồn mà không qua trung gian. Dây chuyền sản xuất nội bộ xử lý việc cắt FPC, gia cố, lớp nền dính và kiểm tra toàn bộ phần điện. Giá cả cạnh tranh cho các đơn hàng số lượng lớn, hỗ trợ cung cấp khung dài hạn, phù hợp cho các dự án đấu thầu mua sắm của cảnh sát.

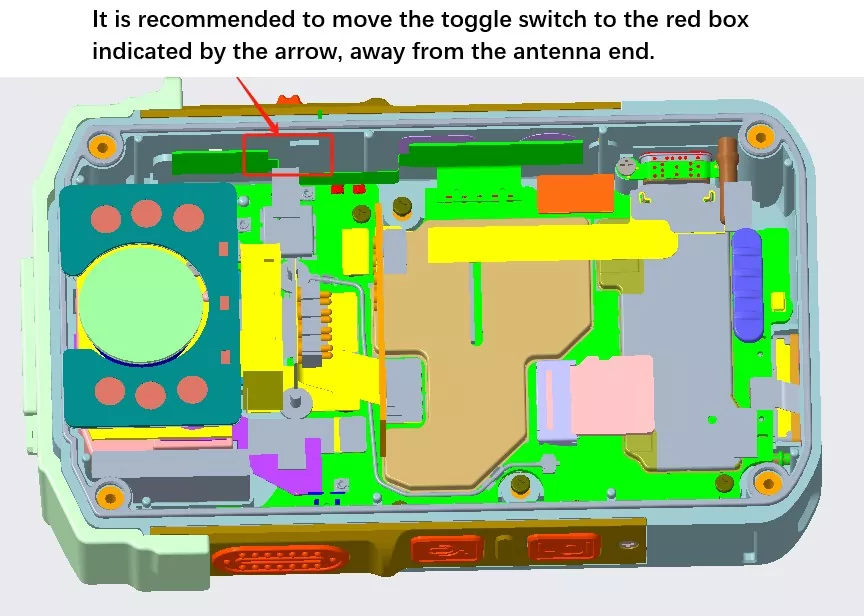

2. Chuyên về trang bị cá nhân cho binh lính, chúng tôi đã tham gia sâu vào hoạt động R&D ở giai đoạn đầu và có nhiều kinh nghiệm trong việc sản xuất hàng loạt cũng như triển khai nhiều loại máy ảnh đeo trên người và thiết bị đầu cuối dành cho một người lính. Đối với các dự án mới, chúng tôi có thể nhận các thiết kế 3D, cung cấp các giải pháp hạn chế khoảng cách và bố trí ăng-ten, tránh các sai sót trong thiết kế và giảm chi phí sửa đổi khuôn.

3. Tùy chỉnh OEM/ODM linh hoạt hỗ trợ cắt FPC không đều, chiều dài bộ nạp, thông số kỹ thuật của đầu nối và tinh chỉnh dải tần; giao hàng mẫu tiêu chuẩn trong vòng 35 ngày làm việc.

4. Hoàn thiện khả năng hỗ trợ ngoại thương [Trình giữ chỗ hình ảnh: Bộ sưu tập tài liệu chứng nhận (CE, FCC, RoHS, ISO)] Công ty nắm giữ quyền xuất nhập khẩu độc lập và có đầy đủ các bằng cấp. Chúng tôi có thể cung cấp các thông số kỹ thuật và báo cáo thử nghiệm bằng tiếng Anh, hỗ trợ các điều khoản thương mại FOB Thâm Quyến và kết nối với các nhà cung cấp và người mua giải pháp bảo mật ở nước ngoài.

5. Hỗ trợ sau bán hàng kỹ thuật toàn diện: Trong trường hợp tín hiệu 4G/5G bất thường trên toàn bộ thiết bị, các kỹ sư RF sẽ hỗ trợ xác định nguyên nhân cốt lõi (ăng-ten, cấu trúc hoặc mô-đun) mà không vội quy sự cố là do vấn đề ăng-ten. Sự hợp tác kỹ thuật liên tục được cung cấp trong suốt các giai đoạn thử nghiệm mẫu, sản xuất thử nghiệm và sản xuất hàng loạt.

Câu hỏi thường gặp

Câu hỏi 1: Có thể chia sẻ ăng-ten 4G/5G của Camera đeo trên người với mô-đun Wi-Fi không?

Trả lời: Ăng-ten này được thiết kế cho các băng tần di động 4G LTE/5G Sub6G. Nếu cần có chức năng Wi-Fi, bạn nên định cấu hình một ăng-ten Wi-Fi riêng vì việc chia sẻ cùng một ăng-ten có thể gây nhiễu và làm giảm hiệu suất liên lạc di động.

Câu hỏi 2: Máy ảnh đeo trên người có khoang bên trong không đều; Ăng-ten có hỗ trợ cắt tùy chỉnh để phù hợp với các hình dạng như vậy không?

A: Hỗ trợ cắt tùy chỉnh. Khách hàng cung cấp bản vẽ 3D của vỏ và chúng tôi đánh giá không gian sẵn có để đề xuất thiết kế hình dạng, tạo nguyên mẫu hoàn chỉnh và tiến hành thử nghiệm trong thế giới thực trên toàn bộ thiết bị.

Câu hỏi 3: Có cách nào khác để bảo vệ ăng-ten FPC ngoài việc sử dụng lớp nền dính không?

Đáp: Để sản xuất hàng loạt máy ảnh đeo trên người có vỏ nhỏ gọn, liên kết bằng keo công nghiệp là phương pháp chủ đạo. Đầu nối ZIF chiếm không gian đáng kể và hiếm khi được sử dụng; Nghiêm cấm việc kẹp vít trên khu vực dây dẫn của ăng-ten vì nó có thể làm hỏng ăng-ten và dẫn đến hỏng khi va chạm.

Câu hỏi 4: Có phải tín hiệu 4G/5G kém trên máy ảnh đeo trên người luôn là do vấn đề về chất lượng ăng-ten không?

Đáp: Không nhất thiết. Hầu hết các vấn đề về tín hiệu đều xuất phát từ khoảng cách không đủ, ăng-ten ở gần nguồn nhiễu kim loại, đầu nối lỏng hoặc thiếu mô phỏng cơ thể con người. Các kỹ sư có thể tái tạo các điều kiện vận hành để xác định chính xác nguyên nhân cốt lõi của vấn đề.

Câu 5: Kiểm toán nhà máy có được hỗ trợ không? Các tài liệu chứng nhận có thể được cung cấp cho bên thứ ba không?

Đáp: Việc kiểm tra tại nhà máy được hỗ trợ theo lịch hẹn. Có sẵn phiên bản điện tử của báo cáo thử nghiệm ISO, RoHS, CE, FCC và hàng loạt; đối với đấu thầu mua sắm của cảnh sát, có thể cung cấp bản sao giấy có đóng dấu.

Thông tin tổ chức doanh nghiệp

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến đã chuyên tâm nghiên cứu, phát triển và sản xuất ăng-ten RF tích hợp trong hơn một thập kỷ, chuyên về ăng-ten cho máy ảnh đeo trên người, thiết bị đeo được và các ứng dụng công nghiệp IoT FPC. Tích hợp R&D, sản xuất và bán hàng thương mại quốc tế, công ty cung cấp các giải pháp ăng-ten RF toàn diện—bao gồm mẫu, phát triển tùy chỉnh và cung cấp quy mô lớn—cho các nhà tích hợp thiết bị an ninh, thương hiệu thiết bị thực thi pháp luật và khách hàng ODM/OEM ở nước ngoài.

Địa chỉ công ty: Phòng 425, 443, Tầng 4, Tòa nhà A, Khu công nghiệp công nghệ cao Huafeng Zhigu Hang Cheng, Đường Hàng không số 3, Cộng đồng Sanwei, Tiểu khu Hàng Thành, Quận Bảo An, Thành phố Thâm Quyến, Tỉnh Quảng Đông Điện thoại: 0755-21633653 Email: qianmu188@126.com Dịch vụ hỗ trợ: Thử nghiệm mẫu miễn phí, đánh giá ăng-ten cấu trúc 3D cho các dự án mới, hỗ trợ kỹ thuật RF, tài liệu chứng nhận xuất khẩu/kiểm soát hoàn chỉnh
