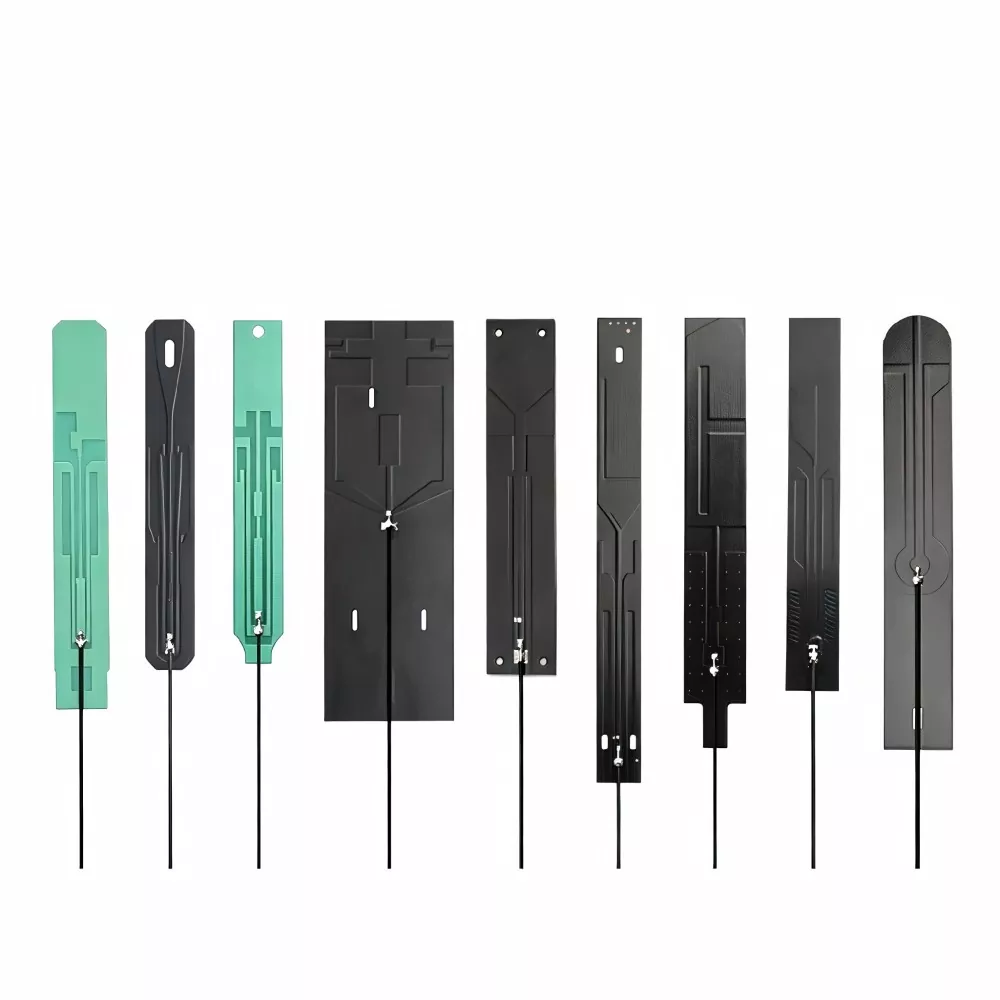

Ăng-ten PCB hiệu suất cao cho kết nối không dây đáng tin cậy

Ăng-ten PCB tích hợp phần tử bức xạ vào bảng mạch in, khiến chúng trở thành một lựa chọn tiềm năng cho các sản phẩm điện tử có bố cục bảng xác định và không gian hạn chế cho các bộ phận ăng-ten riêng biệt. Thiết kế có thể đơn giản hóa việc tích hợp thành phần, miễn là bố trí mạch và các yêu cầu RF được xem xét hợp lý.

Thiên Mụccung cấp giải pháp ăng-ten cho các ứng dụng không dây nhúng. Việc lựa chọn một thiết kế phù hợp đòi hỏi phải xem xét tần số hoạt động, diện tích bo mạch có sẵn, mặt phẳng nền, vật liệu vỏ và hiệu suất RF mục tiêu của thiết bị. Những yếu tố này được đánh giá tốt nhất trong giai đoạn thiết kế phần cứng để giảm thiểu những thay đổi bố cục có thể tránh được trong quá trình phát triển.

Cân nhắc về thiết kế và tích hợp

Ăng-ten PCB sử dụng mô hình dẫn điện được tích hợp vào bảng mạch. Đặc tính hình học và điện của nó phụ thuộc vào tần số mục tiêu, kích thước sẵn có và cấu trúc mạch xung quanh.

Không giống như ăng-ten được gắn riêng biệt với bo mạch chính, thiết kế này có mối liên hệ chặt chẽ với các quyết định bố trí PCB. Phần tử bức xạ, điểm cấp liệu, mặt đất và các bộ phận lân cận đều có thể ảnh hưởng đến hiệu suất cuối cùng.

Khi đánh giá ăng-ten cho một dự án mới, hãy xem xét những điều sau:

• Dải tần số:Xác định băng tần hoạt động và băng thông cần thiết theo ứng dụng không dây.

• Bố trí bảng:Dành đủ không gian cho phần tử ăng-ten và diện tích giải phóng mặt bằng được khuyến nghị.

• Mặt phẳng mặt đất:Đánh giá cấu trúc mặt đất của bo mạch và ảnh hưởng của nó đến trở kháng và bức xạ.

• Định vị thành phần:Hãy xem xét khoảng cách giữa pin, màn hình, đầu nối, dây cáp và các bộ phận kim loại.

• Phối hợp trở kháng:Dành không gian cho các thành phần phù hợp và điều chỉnh RF trong quá trình thử nghiệm nguyên mẫu.

• Khả năng tương thích bao vây:Đánh giá tác động của vật liệu vỏ, vị trí lắp đặt và kết cấu bên trong.

Ăng-ten phải được đánh giá trong cấu hình thiết bị dự kiến, vì những thay đổi đối với PCB hoặc vỏ bọc có thể ảnh hưởng đến hoạt động của RF.

Ứng dụng điển hình

Thiết kế ăng-ten nhúng có thể phù hợp với các sản phẩm không dây khác nhau khi các yêu cầu về tần số, bố trí mạch và điều kiện lắp đặt tương thích.

IoT và các thiết bị được kết nối

Các nút cảm biến, thiết bị nhà thông minh và các thiết bị điện tử được kết nối khác có thể sử dụng ăng-ten tích hợp trên bo mạch khi PCB cung cấp đủ không gian và điểm tham chiếu mặt đất phù hợp. Dải liên lạc và vỏ bọc cuối cùng phải được xem xét trong quá trình lựa chọn.

Sản phẩm Wi-Fi và Bluetooth

Các thiết bị ngoại vi không dây và thiết bị điện tử nhỏ gọn có thể sử dụng ăng-ten tích hợp để liên lạc tầm ngắn. Hiệu suất phải được kiểm tra theo dải tần yêu cầu và mục tiêu RF của thành phẩm.

Mô-đun không dây và bảng điều khiển

Các mô-đun truyền thông và hệ thống điều khiển điện tử có thể chứa ăng-ten trực tiếp trên bảng mạch. Thiết kế cần phù hợp với bố cục mô-đun, vị trí thành phần và môi trường hoạt động dự định.

Điện tử hạn chế về không gian

Đối với các thiết bị nhỏ gọn, diện tích ăng-ten khả dụng phải được đánh giá cùng với pin, màn hình, đầu nối và các thành phần khác. Vỏ bọc nhỏ không tự động có nghĩa là thiết kế tích hợp sẽ cung cấp đủ hiệu suất RF.

Hiệu suất và xác thực RF

Hiệu suất của ăng-ten phụ thuộc vào sự tương tác giữa hình học bức xạ, mặt phẳng nền, cấu trúc nguồn cấp dữ liệu, kết hợp trở kháng và các vật liệu xung quanh. Một thiết kế được thử nghiệm trên bảng đánh giá có thể hoạt động khác đi sau khi lắp đặt vào thành phẩm.

Do đó, việc xác nhận nguyên mẫu phải sử dụng bố cục PCB đại diện và, nếu có thể, vỏ bọc dự định. Tùy thuộc vào ứng dụng, các kỹ sư có thể đánh giá VSWR, trở kháng, độ lợi, băng thông và mẫu bức xạ theo các tiêu chí chấp nhận được xác định trước.

Thử nghiệm RF sớm có thể giúp xác định các hạn chế về bố cục trước khi việc sửa chữa chúng trở nên tốn kém hơn trong quá trình chuẩn bị sản xuất.

Thông tin cho các dự án tùy chỉnh

Việc cung cấp các yêu cầu kỹ thuật rõ ràng giúp đánh giá tính khả thi của thiết kế tùy chỉnh và xác định sớm các vấn đề tích hợp tiềm ẩn.

Để đánh giá ban đầu, hãy chuẩn bị các thông tin sau nếu có:

• Dải tần bắt buộc và giao thức không dây

• Kích thước PCB và diện tích ăng-ten có sẵn

• Thông tin mặt đất và điểm cấp dữ liệu

• Vật liệu bao vây và các vị trí thành phần lân cận

• Các thông số RF mục tiêu và yêu cầu kiểm tra

• Số lượng nguyên mẫu và khối lượng sản xuất ước tính

Nếu bảng mạch vẫn đang được phát triển, vị trí đặt ăng-ten cần được xem xét trước khi hoàn thiện bố cục. Điều này mang lại cho các nhóm phần cứng và RF cơ hội phối hợp khu vực ăng-ten, cấu trúc mặt đất và các thành phần xung quanh.

Trong trường hợp PCB chính không thể đáp ứng được cấu trúc ăng-ten yêu cầu thì có thể đánh giá một cấu hình thay thế. Lựa chọn cuối cùng phải phản ánh các ràng buộc cơ học, mục tiêu RF và yêu cầu sản xuất của thiết bị.
