Ăng-ten gắn trần

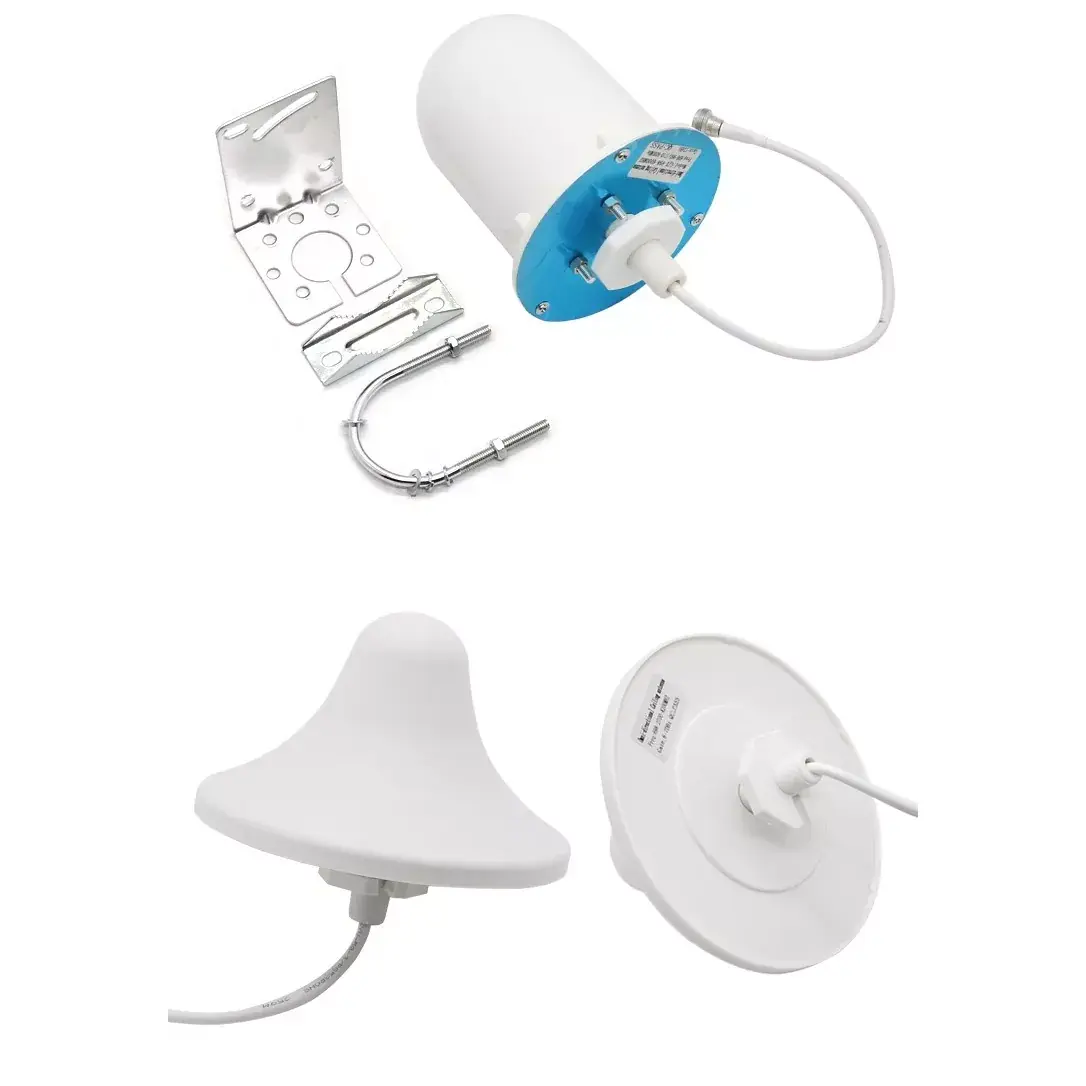

Ăng-ten gắn trần là ăng-ten tần số vô tuyến đa hướng gắn trên trần nhà. Ăng-ten gắn trên trần do Qianmu Communications tự phát triển có thiết kế trần hình tròn tích hợp, với bộ dao động bằng đồng nguyên chất có độ chính xác cao và tấm phản xạ cách ly cao bên trong, đồng thời là ăng-ten liên lạc băng rộng thụ động. Sản phẩm có thể được gắn trực tiếp vào trần nhà để đạt được bức xạ tín hiệu đồng đều 360°, vừa đảm bảo tính thẩm mỹ khi lắp đặt vừa khả năng phủ sóng toàn diện, đồng thời tương thích rộng rãi với WiFi, Bluetooth, khuếch đại tín hiệu 4G trong nhà và hệ thống mạng toàn nhà. Ăng-ten gắn trên trần liên lạc Qianmu, với bộ dao động bằng đồng nguyên chất + quy trình vỏ ABS chống cháy, tương thích hoàn hảo với các dự án mạng thương mại trong nhà khác nhau như khách sạn, tòa nhà văn phòng, trung tâm mua sắm, nhà máy, v.v.

Nguyên tắc làm việc

Ăng-ten gắn trên trần liên lạc hàng nghìn lưới đạt được khả năng truyền và nhận tín hiệu ổn định thông qua cơ chế kép của bức xạ dao động cấp liệu đồng trục và tập hợp phản xạ đáy. Cấu trúc bên trong được chia thành bốn lớp: đầu nối nguồn, bộ dao động bức xạ, gương phản xạ cách ly và vỏ bảo vệ. Mọi thông số hiệu suất đều được đo trong buồng không phản xạ, không có thông số sai nào được đánh dấu:

1. Nguyên lý cộng hưởng của bộ tạo dao động băng rộng: Sử dụng bộ tạo dao động đồng đa hướng hình khuyên, bao phủ các dải tần tiêu chuẩn WiFi kép 2400-2500 MHZ và 5150-5850 MHZ, sóng đứng của dải tần đo được tổng thể là .41,4, không có vùng mù cộng hưởng trong dải tần đầy đủ và sẽ không có trường hợp không tìm thấy dải tần 5G ở một số khu vực.

2. Nồng độ sóng phản xạ ở đáy: Một tấm ốp phản xạ bằng kim loại được thêm vào phía dưới ăng-ten để chống lại sự mất tín hiệu do ke kim loại trần và tấm nhôm trần hướng lên trên gây ra. Độ suy giảm tín hiệu hướng xuống theo chiều dọc đo được giảm 70%, 90% năng lượng không dây tỏa vào không gian trong nhà và khoảng cách phủ sóng tăng 30% ở cùng công suất.

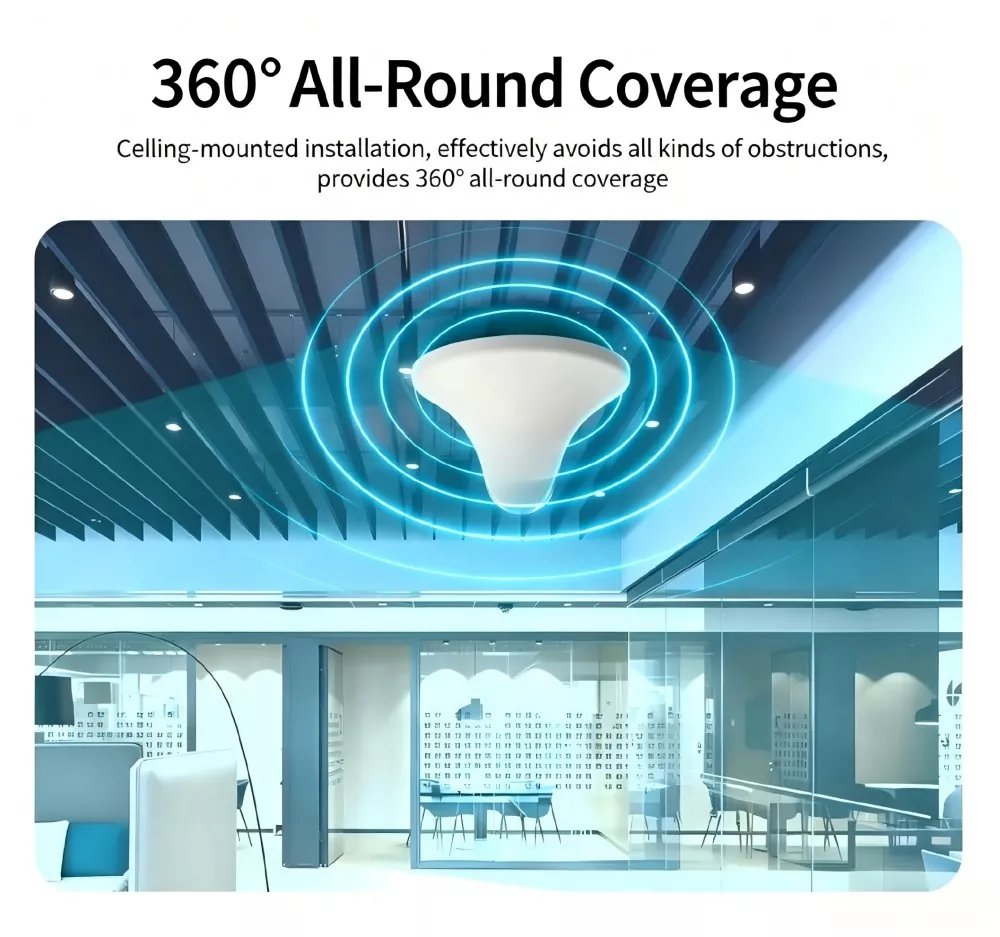

3. Cơ chế bức xạ đồng đều 360°: Bố trí đối xứng các bộ dao động tròn, dao động bức xạ ngang 1,2dB, không có vấn đề mất cân bằng vùng phủ sóng của tín hiệu mạnh ở một bên và không có mạng ở phía bên kia, đo chênh lệch cường độ tín hiệu trong bán kính 10 mét không quá 5dBm.

4. Thiết kế cấu trúc chống nhiễu cách ly: Bên trong vỏ được bổ sung thêm một lớp bông hấp thụ để cách ly nhiễu điện từ do các công tắc và dây dẫn trong phòng máy tính phía trên trần nhà tạo ra. Trong các tình huống mạng AP dày đặc, nhiễu đồng tần giảm 40% và tốc độ mạng của nhiều người dùng được kết nối đồng thời không giảm đáng kể.

5. Cấu trúc vật liệu ổn định nhiệt độ rộng: Vỏ ABS chống cháy + bộ tạo dao động hoàn toàn bằng đồng, được thử nghiệm trong 72 giờ lão hóa ở nhiệt độ cao và thấp từ -30 ° C đến +65 ° C, bộ tạo dao động không bị oxy hóa, sai số lệch tần số ≤ ± 3 MHz, hiệu suất không suy giảm trong môi trường nhiệt độ cao lâu dài của trần kín.

Tương thích với các thiết bị hỗ trợ

Ăng-ten gắn trên trần này tương thích với đại đa số các thiết bị liên lạc không dây trong nhà trên thị trường. Sửa đổi kỹ thuật không yêu cầu phụ kiện bộ chuyển đổi bổ sung và có thể được kết nối trực tiếp để sử dụng:

1. Thiết bị không dây thương mại: AP không dây băng tần kép dành cho doanh nghiệp, bộ định tuyến WiFi công suất cao, bộ điều khiển không dây AC của khách sạn, bộ định tuyến không dây gắn trần

2. Thiết bị tăng cường tín hiệu: Bộ khuếch đại tín hiệu 2.4G/5G, trạm gốc micro trong nhà 4G/5G, bộ lặp tín hiệu điện thoại di động, cổng khuếch đại Bluetooth

3. Thiết bị mạng Iot: Cổng Bluetooth, trạm gốc thu thập trong nhà LoRa, cổng cảm biến 2.4G công nghiệp, máy chủ điều khiển trung tâm iot trong khuôn viên trường

4. Các phụ kiện kỹ thuật dòng điện yếu: bộ chia công suất tần số vô tuyến, bộ ghép nối, bộ cấp nguồn trong nhà, mô-đun mở rộng mạng hộp dòng điện yếu

Hướng dẫn cài đặt và sử dụng đầy đủ

(1) Những điểm chính khi lập kế hoạch trước khi lắp đặt

1. Quy hoạch vị trí: Trong các phòng mở, mỗi ăng-ten gắn trên trần có bán kính phủ sóng hiệu quả là 8-12 mét. Trong các phòng khách sạn có nhiều vách ngăn, cứ 6-8 mét lại đặt một ăng-ten.

2. Tránh trần: Lắp đặt tránh các ống kim loại, dây cáp điện chắc chắn, thiết bị chuyển mạch bên trong trần nhà để giảm nhiễu điện từ;

3. Yêu cầu nối dây: Sử dụng bộ cấp tín hiệu RF tiêu chuẩn 50Ω, với chiều dài mỗi bộ cấp được kiểm soát trong phạm vi 15 mét để tránh mất tín hiệu quá mức.

(2) Quy trình từng bước lắp đặt trần nhà

1. Khoan: Tạo một lỗ tròn đường kính 30 mm trên tấm thạch cao/trần nhôm thông qua bộ cấp tần số vô tuyến;

2. Đấu dây: Kết nối một đầu của bộ cấp nguồn với giao diện SMA ở mặt sau của ăng-ten gắn trên trần và siết chặt để tránh bị lỏng;

3. Cố định: Đẩy thân chính của ăng-ten từ bên dưới trần nhà vào lỗ, với chốt phía sau phía trên tấm trần, tự động khóa và cố định;

4. Đế cắm phía sau: Kết nối đầu còn lại của bộ cấp nguồn với AP không dây, cổng RF của bộ khuếch đại tín hiệu và bật nguồn thiết bị;

5. Đo lường và nghiệm thu thực tế: Sử dụng máy kiểm tra tín hiệu để kiểm tra cường độ tín hiệu của vùng phủ sóng. Phạm vi từ -40 đến -70 DBM được coi là phạm vi phủ sóng đủ điều kiện.

(3) Lưu ý sau bảo trì

1. Kiểm tra sáu tháng một lần xem các kẹp ăng-ten có bị lỏng và các mối nối cấp điện bị oxy hóa hay không;

2. Trong các tầng hầm và nhà bếp ẩm ướt, hãy tháo và vệ sinh vỏ để loại bỏ bụi hàng năm để tránh bụi tích tụ ảnh hưởng đến hiệu suất bức xạ;

3. Không xếp các tấm kim loại hoặc dây phía trên ăng-ten, điều này sẽ làm giảm đáng kể phạm vi phủ sóng không dây.

Câu hỏi thường gặp Câu hỏi thường gặp

Câu hỏi 1: Ăng-ten gắn trên trần này tương thích với những thiết bị nào?

Trả lời 1: Ăng-ten gắn trên trần liên lạc Qianmu tương thích với phần lớn các thiết bị giao diện RF 50Ω như aps không dây băng tần kép, bộ khuếch đại tín hiệu WiFi công suất cao, trạm gốc vi mô trong nhà 4G, v.v. Nó có thể được kết hợp trực tiếp cho các dự án phủ sóng không dây thương mại trong khách sạn và tòa nhà văn phòng.

Câu hỏi 2: Bạn có cần các công cụ chuyên nghiệp để lắp đặt Ăng-ten gắn trần không? Một người có thể làm được công việc này không?

A2: Không yêu cầu công cụ phức tạp. Chỉ cần một mũi khoan điện nhỏ để tạo lỗ và cấu trúc khớp nối được cố định. Một người có thể hoàn thành việc lắp đặt một ăng-ten gắn trên trần trong 5 phút. Sản phẩm đi kèm sách hướng dẫn lắp đặt, ngay cả những công nhân xây dựng chưa có kinh nghiệm cũng có thể hiểu được các bước vận hành.

Câu 3: Giao diện ăng-ten, LOGO vỏ và bao bì có thể được tùy chỉnh không?

A3: Hoàn toàn có thể tùy chỉnh. Với tư cách là Nhà máy nguồn, chúng tôi có thể thay thế tất cả các loại giao diện RF của SMA/N/BNC khi cần, hỗ trợ in lụa LOGO thương hiệu của khách hàng trên vỏ, bao bì xuất khẩu màu trung tính tùy chỉnh, bao bì hộp màu và số lượng đặt hàng tối thiểu cho các đơn đặt hàng tùy chỉnh OEM/ODM có thể được thương lượng.

Câu hỏi 4: Làm thế nào chúng tôi có thể xác nhận khoảng cách phủ sóng thực tế của ăng-ten gắn trên trần? Chúng tôi có thể cung cấp dữ liệu đo được không?

Đ4: Có. Mỗi lô ăng-ten trần đều có báo cáo thử nghiệm buồng chống phản xạ tần số vô tuyến, cùng với video thử nghiệm vùng phủ sóng tại chỗ và dữ liệu cường độ tín hiệu cho nhiều khách sạn và tòa nhà văn phòng trong nước khác nhau. Tất cả các thông số đều có thật và có thể kiểm chứng, khách hàng có thể gửi lại mẫu để tự kiểm tra và so sánh.
