Ăng-ten NB-IoT phù hợp có thể cải thiện khả năng kết nối và độ tin cậy như thế nào cho các thiết bị IoT công nghiệp

2026-10-20 0 Để lại cho tôi một tin nhắn

Thiên Mục, một nhà sản xuất ăng-ten chuyên nghiệp chuyên về các giải pháp truyền thông không dây, cung cấpĂng-ten NB-IoTđược thiết kế để hỗ trợ kết nối đáng tin cậy cho các thiết bị IoT công nghiệp, hệ thống đo lường thông minh và tủ điều khiển ngoài trời. Với phạm vi phủ sóng toàn băng tần từ 700 MHz đến 960 MHz, thiết kế chống nước được xếp hạng IP67 cùng các tùy chọn lắp đặt và đầu nối linh hoạt, ăng-ten này giúp các nhà phát triển thiết bị giải quyết những thách thức thực tế của giao tiếp không dây trong các môi trường đòi hỏi khắt khe.

Ăng-ten NB-IoT là thành phần RF thiết yếu cho các thiết bị Internet of Things băng thông hẹp truyền một lượng nhỏ dữ liệu qua mạng di động. Việc chọn ăng-ten phù hợp không chỉ liên quan đến việc phù hợp với dải tần. Các kỹ sư cũng phải xem xét vị trí lắp đặt, vật liệu vỏ, trở kháng, độ lợi ăng-ten, khả năng chống thấm, suy hao cáp và khả năng tương thích của đầu nối. Hướng dẫn này giải thích cách hoạt động của ăng-ten NB-IoT, nơi sử dụng, thông số kỹ thuật nào quan trọng và cách chọn giải pháp để triển khai công nghiệp lâu dài.

Mục lục

Ăng-ten NB-IoT là gì?
Ăng-ten NB-IoT hoạt động như thế nào?
Những tính năng nào quan trọng nhất?
Ăng-ten NB-IoT được sử dụng ở đâu?
Thông số kỹ thuật chính là gì?
Làm thế nào để bạn chọn ăng-ten phù hợp?
Cài đặt có thể cải thiện hiệu suất như thế nào?
Câu hỏi thường gặp
Phần kết luận

1. Ăng-ten NB-IoT là gì?

Ăng-ten NB-IoT là thành phần tần số vô tuyến cho phép thiết bị gửi và nhận tín hiệu không dây thông qua mạng di động Internet of Things băng thông hẹp. NB-IoT được thiết kế cho các thiết bị được kết nối thường yêu cầu mức tiêu thụ điện năng thấp, vùng phủ sóng rộng và khả năng liên lạc đáng tin cậy để truyền dữ liệu nhỏ.

Các thiết bị điển hình bao gồm đồng hồ nước thông minh, đồng hồ đo gas, thiết bị đầu cuối giám sát điện, cảm biến môi trường, bộ điều khiển công nghiệp và thiết bị giám sát từ xa. Các ứng dụng này có thể hoạt động trong thời gian dài mà không cần bảo trì thường xuyên, khiến việc lựa chọn ăng-ten trở thành một phần quan trọng trong thiết kế tổng thể của sản phẩm.

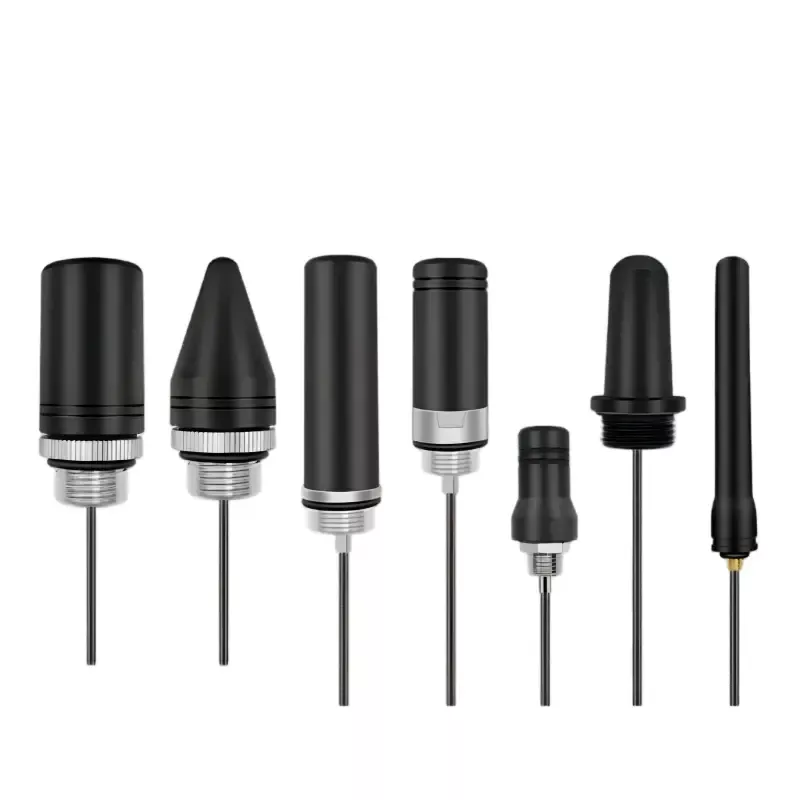

Ăng-ten NB-IoT có sẵn ở nhiều dạng:

Ăng-ten tích hợp:Được tích hợp vào vỏ thiết bị hoặc cụm mạch nơi không gian và hình thức rất quan trọng.
Vá anten:Cấu trúc nhỏ gọn phù hợp cho các ứng dụng không dây nhúng đã chọn.
Ăng-ten gắn trên xe:Các giải pháp bên ngoài được thiết kế cho các thiết bị di động và điều kiện lắp đặt cụ thể.
Ăng-ten ngoài gắn vít:Ăng-ten được lắp đặt thông qua bảng vỏ, thường được ưa chuộng cho tủ kim loại và thiết bị công nghiệp ngoài trời.

Đối với thiết bị được lắp đặt bên trong vỏ kim loại, ăng-ten bên ngoài có thể cung cấp đường dẫn RF thực tế hơn so với ăng-ten được đặt hoàn toàn bên trong vỏ. Giải pháp ăng-ten NB-IoT của Qianmu được thiết kế để lắp đặt tủ ngoài trời và hỗ trợ các ren lắp, độ dài cáp và cấu hình đầu nối khác nhau.

2. Ăng-ten NB-IoT hoạt động như thế nào?

Ăng-ten NB-IoT chuyển đổi tín hiệu điện từ mô-đun giao tiếp không dây thành sóng điện từ và nhận tín hiệu vô tuyến đến từ mạng di động. Hiệu suất của nó phụ thuộc vào thiết kế điện của ăng-ten, tần số hoạt động, vật liệu xung quanh và cách lắp đặt.

Ba cân nhắc kỹ thuật đặc biệt quan trọng.

Khớp tần số

Ăng-ten phải được thiết kế cho các dải tần được sử dụng bởi mạng NB-IoT mục tiêu. Một ăng-ten không phù hợp với băng tần hoạt động có thể phản xạ nhiều năng lượng RF hơn về phía máy phát thay vì bức xạ nó một cách hiệu quả. Do đó, phạm vi phủ sóng và kết hợp trở kháng phải được xác minh trước khi triển khai.

Trở kháng và hiệu suất RF

Trở kháng 50 ohm được sử dụng rộng rãi trong các hệ thống RF. Việc kết hợp ăng-ten, cáp đồng trục và mô-đun liên lạc giúp giảm phản xạ và duy trì truyền tín hiệu hiệu quả. Tỷ số sóng đứng điện áp (VSWR) là một chỉ báo hữu ích về phối hợp trở kháng, mặc dù nó không thiết lập một cách độc lập hiệu suất tổng của ăng-ten hoặc phạm vi liên lạc trong thế giới thực.

Bao vây và tác động môi trường

Tủ kim loại có thể cản trở hoặc thay đổi bức xạ tần số vô tuyến, trong khi các dây cáp, nguồn điện và linh kiện điện tử gần đó có thể ảnh hưởng đến hiệu suất của ăng-ten. Việc lắp ăng-ten bên ngoài tủ có thể giúp giảm sự che chắn liên quan đến vỏ bọc, miễn là ăng-ten được lắp đặt và nối đất theo yêu cầu thiết kế của nó.

3. Tính năng nào quan trọng nhất trong ăng-ten NB-IoT công nghiệp?

Thiết bị IoT công nghiệp thường hoạt động ngoài trời hoặc ở những nơi hạn chế khả năng tiếp cận để bảo trì. Do đó, một ăng-ten phù hợp phải kết hợp khả năng tương thích về điện với độ bền cơ học và tính linh hoạt trong lắp đặt.

Vùng phủ sóng tần số rộng

Dải tần được hỗ trợ rộng có thể đơn giản hóa việc triển khai sản phẩm trên các mạng NB-IoT tương thích. Ăng-ten bên ngoài đặc trưng của Qianmu có dải tần 700–960 MHz, nhưng người mua vẫn nên xác nhận các dải tần thực tế được nhà điều hành di động và mô-đun liên lạc của họ triển khai.

Bảo vệ chống nước và chống bụi IP67

Vỏ bọc được xếp hạng IP67 được thiết kế để cung cấp khả năng chống bụi và chịu được các điều kiện ngâm tạm thời được chỉ định theo các yêu cầu thử nghiệm hiện hành. Đánh giá này rất có giá trị đối với các tủ giám sát ngoài trời tiếp xúc với mưa, bụi và thời tiết thay đổi. Việc lắp đặt và niêm phong bảng điều khiển đúng cách vẫn rất cần thiết để duy trì khả năng bảo vệ ở cấp độ lắp ráp thiết bị hoàn chỉnh.

Tùy chọn lắp đặt và kết nối linh hoạt

Các tủ khác nhau yêu cầu kích thước lắp đặt và cách bố trí cáp khác nhau. Các tùy chọn ren M12 và M16 có thể giúp phù hợp với các thiết kế bảng điều khiển khác nhau, trong khi các đầu nối loại SMA, IPEX, BNC và N mang lại khả năng tương thích tiềm năng với nhiều giao diện RF khác nhau. Giới tính và giao diện đầu nối chính xác phải được xác nhận cho kiểu máy đã chọn.

Độ bền môi trường

Vật liệu vỏ, bộ phận bịt kín, kết cấu cáp và các bộ phận kim loại chống ăn mòn ảnh hưởng đến độ tin cậy lâu dài. Đối với việc lắp đặt ven biển, thiết bị vận tải và hệ thống tiện ích ngoài trời, người mua nên cùng nhau đánh giá các giới hạn nhiệt độ, khả năng tiếp xúc với rung động, rủi ro ăn mòn và các yêu cầu bảo trì.

4. Ăng-ten NB-IoT được sử dụng ở đâu?

Ăng-ten NB-IoT hỗ trợ nhiều ứng dụng giám sát từ xa và truyền thông tốc độ dữ liệu thấp. Thiết kế chống nước bên ngoài đặc biệt hữu ích khi thiết bị được lắp đặt trong tủ kim loại hoặc tiếp xúc với điều kiện ngoài trời.

Đo nước và gas thông minh

Hệ thống đo lường được kết nối truyền số liệu tiêu thụ và thông tin vận hành tới nền tảng quản lý từ xa. Vị trí đặt ăng-ten có thể ảnh hưởng đến độ tin cậy liên lạc khi đồng hồ đo được lắp đặt ở các khu vực tiện ích ngầm, khu vực ngoài trời hoặc các vị trí được bao quanh bởi vật liệu xây dựng.

Điều khiển điện và công nghiệp

Thiết bị đầu cuối giám sát nguồn, bộ tập trung công tơ điện và tủ điều khiển công nghiệp sử dụng kết nối không dây để báo cáo trạng thái thiết bị và dữ liệu đo lường. Ăng-ten bên ngoài có thể giúp giải quyết các hạn chế RF do vỏ kim loại tạo ra.

Thành phố thông minh và giám sát môi trường

Cảm biến chất lượng không khí, trạm giám sát bụi đường, thiết bị giám sát thời tiết và bộ điều khiển đèn đường thông minh có thể yêu cầu các liên kết không dây đáng tin cậy trên khắp các địa điểm được phân bổ. Khả năng chống thấm nước và xếp hạng nhiệt độ thích hợp rất quan trọng khi các thiết bị này hoạt động ngoài trời.

IoT nông nghiệp

Giám sát đất từ xa, kiểm soát môi trường nhà kính và giám sát chất lượng nước nuôi trồng thủy sản có thể sử dụng kết nối NB-IoT để truyền các phép đo từ những vị trí mà mạng có dây thông thường không thuận tiện.

Báo động thiết bị từ xa

Các cơ sở công nghiệp có thể sử dụng thiết bị đầu cuối được kết nối để báo cáo các tình trạng bất thường, lỗi thiết bị hoặc thay đổi trạng thái hoạt động. Hiệu suất của ăng-ten phải được đánh giá cùng với tính khả dụng của mạng, quản lý nguồn điện và các tính năng được hỗ trợ của mô-đun truyền thông.

5. Thông số kỹ thuật chính của ăng-ten NB-IoT là gì?

Thông số kỹ thuật cung cấp cơ sở thực tế để so sánh các mẫu ăng-ten. Bảng sau đây tóm tắt các thông số được công bố của ăng-ten NB-IoT bên ngoài đặc trưng của Qianmu. Thông số kỹ thuật phải được xác nhận lại dựa trên báo giá và bảng dữ liệu cho mẫu chính xác được đặt hàng.

tham số	Thông số kỹ thuật đã xuất bản	Tại sao nó quan trọng
Dải tần số	700–960 MHz	Hỗ trợ các dải tần NB-IoT tương thích trong phạm vi được chỉ định.
Trở kháng danh nghĩa	50 Ω	Giúp kết hợp ăng-ten với các hệ thống cấp dữ liệu RF thông thường.
VSWR	1,5	Biểu thị độ phản xạ thấp trong các điều kiện đo được chỉ định.
Độ lợi anten	2,0–3,0 dBi	Cung cấp tài liệu tham khảo để đánh giá hiệu suất bức xạ định hướng.
Đánh giá bảo vệ	IP67	Hỗ trợ sử dụng trong các thiết bị ngoài trời được lắp đặt phù hợp.
Nhiệt độ hoạt động	-40°C đến +75°C	Xác định phạm vi nhiệt độ được công bố để lựa chọn sản phẩm.
Gắn ren	M12 hoặc M16	Giúp khớp ăng-ten với lỗ gắn vỏ.
Nhà ở và phần cứng	Đai ốc khóa bằng hợp kim nhôm và ABS chịu được thời tiết	Hỗ trợ lắp đặt cơ khí và bảo vệ môi trường.
Tùy chọn chiều dài cáp	1,5 m, 3 m, 5 m, 8 m hoặc 10 m	Cho phép thích ứng với cách bố trí thiết bị khác nhau.
Tùy chọn kết nối	Loại SMA, IPEX, BNC hoặc N, tùy theo cấu hình model	Cho phép kết nối với các mô-đun và cáp RF tương thích.
Khả năng chống phun muối	Công bố kết quả kiểm tra 48 giờ	Cung cấp một tài liệu tham khảo để đánh giá khả năng chống ăn mòn.

Các thông số kỹ thuật này mô tả sản phẩm nổi bật chứ không phải mọi ăng-ten trong danh mục NB-IoT. Hiệu suất thực tế phụ thuộc vào cấu hình đã chọn, môi trường cài đặt, băng tần mạng, định tuyến cáp và thiết bị chủ. Người mua nên yêu cầu dữ liệu thử nghiệm áp dụng khi yêu cầu tiêu chí chấp nhận cụ thể.

6. Làm thế nào để bạn chọn ăng-ten NB-IoT phù hợp?

Việc chọn ăng-ten bắt đầu với các yêu cầu liên lạc của thiết bị đã hoàn thiện. Một mô hình hoạt động tốt trong phòng thí nghiệm có thể mang lại kết quả khác khi được lắp đặt gần các tấm kim loại, thiết bị điện tử công suất hoặc các bộ phận nhạy cảm với tần số vô tuyến khác.

Sử dụng danh sách kiểm tra sau đây khi đánh giá nhà cung cấp và cấu hình ăng-ten:

Xác nhận các băng tần mạng:Kiểm tra tần số được hỗ trợ bởi nhà điều hành đã triển khai và mô-đun NB-IoT.
Đánh giá vị trí lắp đặt:Xác định xem ăng-ten sẽ được gắn bên trong vỏ nhựa, bên ngoài vỏ kim loại hay trên thiết bị di động.
Chọn ren lắp đúng:Xác minh độ dày của tấm, đường kính lỗ, khoảng trống có sẵn và các yêu cầu về độ kín.
Phù hợp với đầu nối:Xác nhận loại đầu nối, giới tính, trở kháng cáp và giao diện trên mô-đun giao tiếp.
Chọn chiều dài cáp phù hợp:Tránh độ dài cáp không cần thiết vì cáp đồng trục gây ra hiện tượng mất RF có thể làm giảm tín hiệu được truyền đến hoặc nhận từ ăng-ten.
Đánh giá điều kiện môi trường:Hãy xem xét mưa, bụi, nhiệt độ khắc nghiệt, độ rung và tiếp xúc với muối.
Yêu cầu thông tin kiểm tra có liên quan:Xem xét đáp ứng tần số, VSWR, mức tăng và mọi kết quả kiểm tra môi trường áp dụng cho mô hình đề xuất.
Kiểm tra toàn bộ thiết bị:Xác thực kết nối và chất lượng tín hiệu bằng cách sử dụng vỏ bọc thực tế, tuyến cáp, mô-đun và vị trí lắp đặt dự kiến.

Đối với các dự án OEM, việc tùy chỉnh cũng có thể liên quan đến kích thước vỏ, chiều dài cáp, cấu hình đầu nối và cấu trúc lắp đặt. Thảo luận về các yêu cầu này trước khi tạo công cụ hoặc sản xuất hàng loạt giúp giảm bớt những thay đổi tích hợp sau này trong chu kỳ phát triển.

7. Việc cài đặt có thể cải thiện hiệu suất của ăng-ten NB-IoT như thế nào?

Ngay cả một ăng-ten được chỉ định chính xác cũng có thể hoạt động kém nếu được lắp đặt kém. Một số biện pháp thực tế có thể giúp duy trì hiệu suất RF và duy trì bảo vệ môi trường.

Chọn vị trí lắp thích hợp.Đối với ăng-ten tủ bên ngoài, hãy sử dụng vị trí bảng điều khiển phù hợp để tránh sự cản trở không cần thiết từ các cấu trúc kim loại gần đó.
Cố định phần cứng gắn chính xác.Thực hiện theo hướng dẫn lắp đặt và yêu cầu siết chặt của nhà sản xuất để tránh làm hỏng ren hoặc ảnh hưởng đến vòng đệm.
Đi cáp đồng trục một cách cẩn thận.Tránh uốn cong, gập, kẹp nhiều lần và chạy dây cáp không cần thiết.
Tách cáp khỏi các nguồn gây nhiễu nếu có thể.Giữ dây RF tránh xa các thiết bị điện tử công suất ồn ào và các bộ phận chuyển mạch khi cách bố trí thiết bị cho phép.
Kiểm tra các bộ phận bịt kín.Đảm bảo rằng các miếng đệm và điểm vào cáp được lắp đặt chính xác, đặc biệt là trong các tủ ngoài trời.
Kiểm tra sau khi lắp ráp cuối cùng.Đánh giá đăng ký mạng, chỉ báo tín hiệu và phân phối dữ liệu cấp ứng dụng trong các điều kiện hoạt động đại diện.

Việc lắp đặt phải được coi là một phần của thiết kế hệ thống ăng-ten chứ không phải là nhiệm vụ cơ học cuối cùng. Kiểm tra bộ phận lắp ráp hoàn chỉnh là cách đáng tin cậy nhất để xác định các vấn đề có thể không xuất hiện khi đánh giá riêng ăng-ten.

8. Câu hỏi thường gặp về Ăng-ten NB-IoT

Câu hỏi 1: Ăng-ten NB-IoT nên hỗ trợ dải tần số nào?

Phạm vi yêu cầu phụ thuộc vào băng tần di động được mạng mục tiêu sử dụng. Ăng-ten bên ngoài đặc trưng của Qianmu bao phủ dải tần 700–960 MHz. Xác nhận việc triển khai mạng cục bộ và khả năng tương thích của mô-đun trước khi chọn mô hình.

Câu hỏi 2: Có thể lắp đặt ăng-ten NB-IoT trên tủ điều khiển kim loại không?

Đúng. Ăng-ten ngoài gắn vít thường phù hợp với tủ kim loại vì bộ bức xạ có thể được đặt bên ngoài vỏ. Phải tuân theo thiết kế lắp đặt, bố trí nối đất hoặc khớp nối và hướng dẫn lắp đặt cho từng kiểu máy cụ thể.

Câu hỏi 3: Ăng-ten NB-IoT được xếp hạng IP67 có phù hợp để sử dụng ngoài trời không?

Xếp hạng IP67 cho biết mức độ bảo vệ chống bụi và nước xâm nhập được xác định trong các điều kiện thử nghiệm được chỉ định. Nó có thể phù hợp cho nhiều ứng dụng ngoài trời, nhưng việc lắp đặt hoàn chỉnh cũng phải duy trì độ kín thích hợp và bảo vệ môi trường.

Câu hỏi 4: Chiều dài cáp và loại đầu nối có thể được tùy chỉnh không?

Đúng. Qianmu liệt kê các tùy chọn cáp từ 1,5 m đến 10 m và các lựa chọn đầu nối bao gồm loại SMA, IPEX, BNC và N. Tính sẵn có tùy thuộc vào cấu hình đã chọn, vì vậy hãy xác nhận chi tiết đầu nối và yêu cầu về cáp khi yêu cầu báo giá.

Câu hỏi 5: Có phải mức tăng ăng-ten cao hơn luôn mang lại kết nối tốt hơn không?

Không. Độ lợi phải được xem xét cùng với kiểu bức xạ, hướng lắp đặt, điều kiện mạng và hệ thống thu. Ăng-ten có mức tăng cao hơn không tự động đảm bảo hiệu suất tốt hơn ở mọi hướng hoặc vị trí.

Q6: Làm cách nào để giảm hiện tượng mất tín hiệu trong quá trình cài đặt?

Sử dụng cáp đồng trục có độ suy hao thấp phù hợp, chọn chiều dài cáp thích hợp, tránh uốn cong đột ngột, đảm bảo lắp ráp đầu nối âm thanh và đặt ăng-ten tránh xa các vật cản lớn. Xác minh hiệu suất sau khi lắp đặt ăng-ten vào vỏ cuối cùng.

Câu hỏi 7: Tôi nên cung cấp thông tin gì khi yêu cầu ăng-ten NB-IoT tùy chỉnh?

Cung cấp các dải tần hoạt động, mẫu mô-đun truyền thông, vật liệu vỏ, kích thước lắp đặt, chiều dài cáp, loại đầu nối, điều kiện môi trường, số lượng mục tiêu và bất kỳ tiêu chí kiểm tra bảo vệ chống xâm nhập hoặc RF bắt buộc nào. Thông tin này giúp nhà cung cấp đánh giá khả năng tương thích và đề xuất cấu hình phù hợp.

9. Kết luận: Xây dựng kết nối IoT đáng tin cậy hơn

Ăng-ten NB-IoT được lựa chọn kỹ càng giúp các thiết bị được kết nối duy trì liên lạc không dây hiệu quả trong các ứng dụng từ đo lường thông minh và giám sát công nghiệp đến hệ thống cảm biến môi trường và điều khiển ngoài trời. Khả năng tương thích tần số, kết hợp trở kháng, cấu trúc lắp đặt, lựa chọn cáp và bảo vệ môi trường đều góp phần tạo nên kết quả cuối cùng.

Thiên Mục cung cấp giải pháp ăng-ten NB-IoT bên ngoài có phạm vi phủ sóng 700–960 MHz, mức bảo vệ IP67, tùy chọn lắp M12 và M16 cũng như các lựa chọn cáp và đầu nối có thể định cấu hình. Đối với các nhà sản xuất thiết bị, nhà tích hợp hệ thống và nhà phát triển sản phẩm IoT, việc đánh giá các thông số này dựa trên điều kiện vận hành thực tế là một bước quan trọng để triển khai đáng tin cậy.

Bạn đang tìm ăng-ten phù hợp cho dự án IoT tiếp theo của mình? Khám phá trang sản phẩm Ăng-ten Qianmu NB-IoT để xem lại các thông số kỹ thuật và tùy chọn cấu hình có sẵn. Nếu bạn cần trợ giúp để khớp các dải tần, đầu nối, độ dài cáp hoặc yêu cầu lắp đặt với thiết bị của mình,liên hệ với chúng tôiđể thảo luận về ứng dụng của bạn và yêu cầu giải pháp ăng-ten tùy chỉnh cho dự án của bạn.
