Ăng-ten xe đạp dùng chung

Ăng-ten xe đạp dùng chung là ăng-ten IoT RF chuyên dụng được thiết kế đặc biệt để tích hợp bên trong vỏ khóa thông minh của xe đạp dùng chung và xe đạp điện. Nó không yêu cầu tiếp xúc bên ngoài ngoài vỏ thiết bị, thay vào đó được đặt trực tiếp xung quanh PCB khóa hoặc trong không gian bên trong dành riêng trong vỏ khóa. Do không gian bên trong hạn chế của ổ khóa thông minh và hiện tượng nhiễu điện từ từ vỏ kim loại, pin, động cơ và các bộ phận bo mạch chính, các ăng-ten bên trong thông thường có sẵn sẽ bị suy giảm tín hiệu đáng kể khi lắp đặt. Điều này dẫn đến việc báo cáo phương tiện bị chậm trễ, sai lệch vị trí, tiêu thụ năng lượng khi ngủ bất thường và cuối cùng là chi phí bảo trì vận hành cao hơn. Ăng-ten của Qianmu Communications đã được tối ưu hóa và điều chỉnh đặc biệt cho môi trường điện từ phức tạp bên trong vỏ khóa, đảm bảo đầu ra tín hiệu định vị và liên lạc ổn định trong các khoang kín, hạn chế. Nó đóng vai trò là thành phần hỗ trợ cốt lõi cho các giải pháp khóa thông minh trên xe hai bánh dùng chung.

Nguyên tắc làm việc

1. Bo mạch chính khóa thông minh phát ra tín hiệu RF thông qua cổng RF, tín hiệu này được truyền qua cáp trung chuyển đến ăng-ten tích hợp của xe đạp dùng chung để phát xạ.

2. Bộ bức xạ chuyển đổi tín hiệu điện thành sóng điện từ, xuyên qua vỏ khóa nhựa và tỏa ra ngoài, truyền vị trí xe, trạng thái khóa, mức pin và thông tin lỗi đến nền tảng quản lý dựa trên đám mây.

3. Nhận lệnh mở khóa và khóa từ xa từ trạm gốc, chuyển đổi sóng điện từ trong không khí trở lại thành tín hiệu điện và truyền chúng đến bo mạch chính;

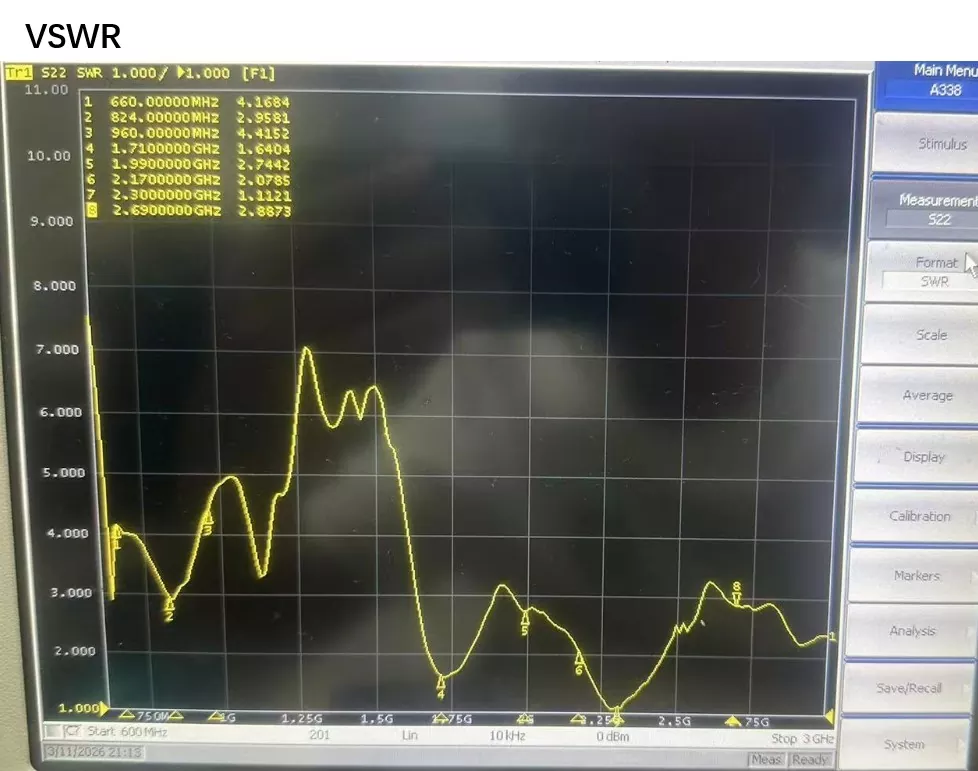

4. Việc điều chỉnh trở kháng được thực hiện để giải quyết hiện tượng nhiễu kim loại và pin bên trong, duy trì trở kháng tiêu chuẩn 50Ω trong không gian hạn chế, giảm hiện tượng mất tiếng vang, hạn chế mức tiêu thụ điện năng bất thường và kéo dài tuổi thọ pin lithium của thiết bị.

Tương thích với các thiết bị được hỗ trợ

· Khóa xe đạp thông minh NBIoT

· Mainboard khóa trung tâm xe đạp điện dùng chung 4G Cat.1

· Mô-đun giao tiếp IoT nội bộ cho xe máy điện dùng chung

· Xe tay ga và thiết bị di chuyển dùng chung có thiết bị đầu cuối liên lạc tích hợp

· Khóa IoT ngoài trời loại nhỏ, khóa tủ có module tích hợp

Công nghệ cốt lõi của sản phẩm

1. Thiết kế điều chỉnh chống nhiễu khoang: Được hiệu chỉnh cụ thể trong buồng cách âm để giải quyết nhiễu điện từ từ vỏ kim loại bên trong, pin lithium và bảng mạch trong ổ khóa thông minh. Nó duy trì hiệu suất bức xạ ổn định ngay cả trong không gian hạn chế, kín, ngăn chặn hiệu quả sự dao động tín hiệu do môi trường bên trong khóa gây ra.

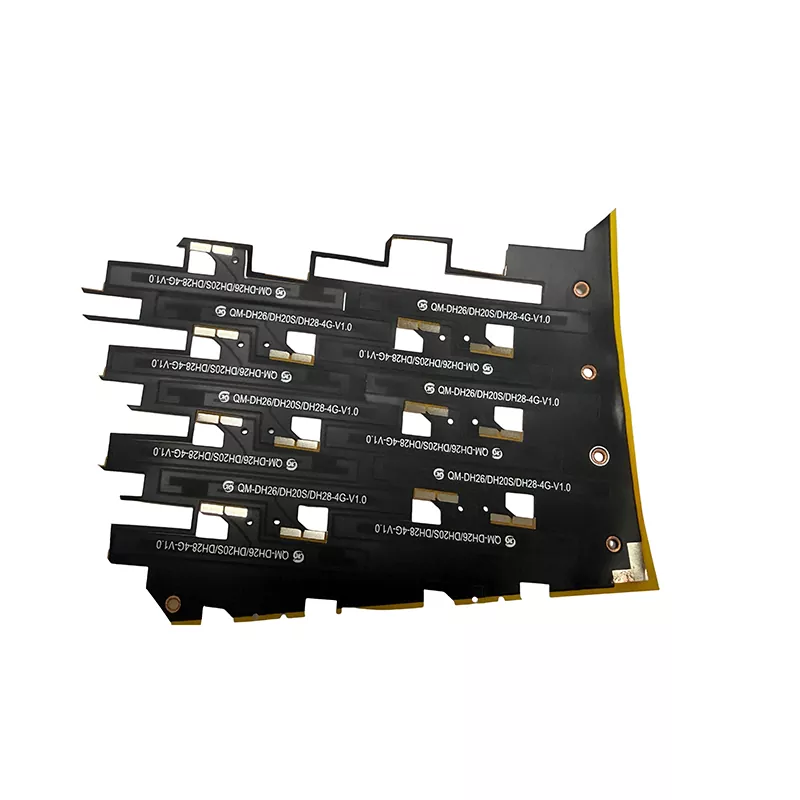

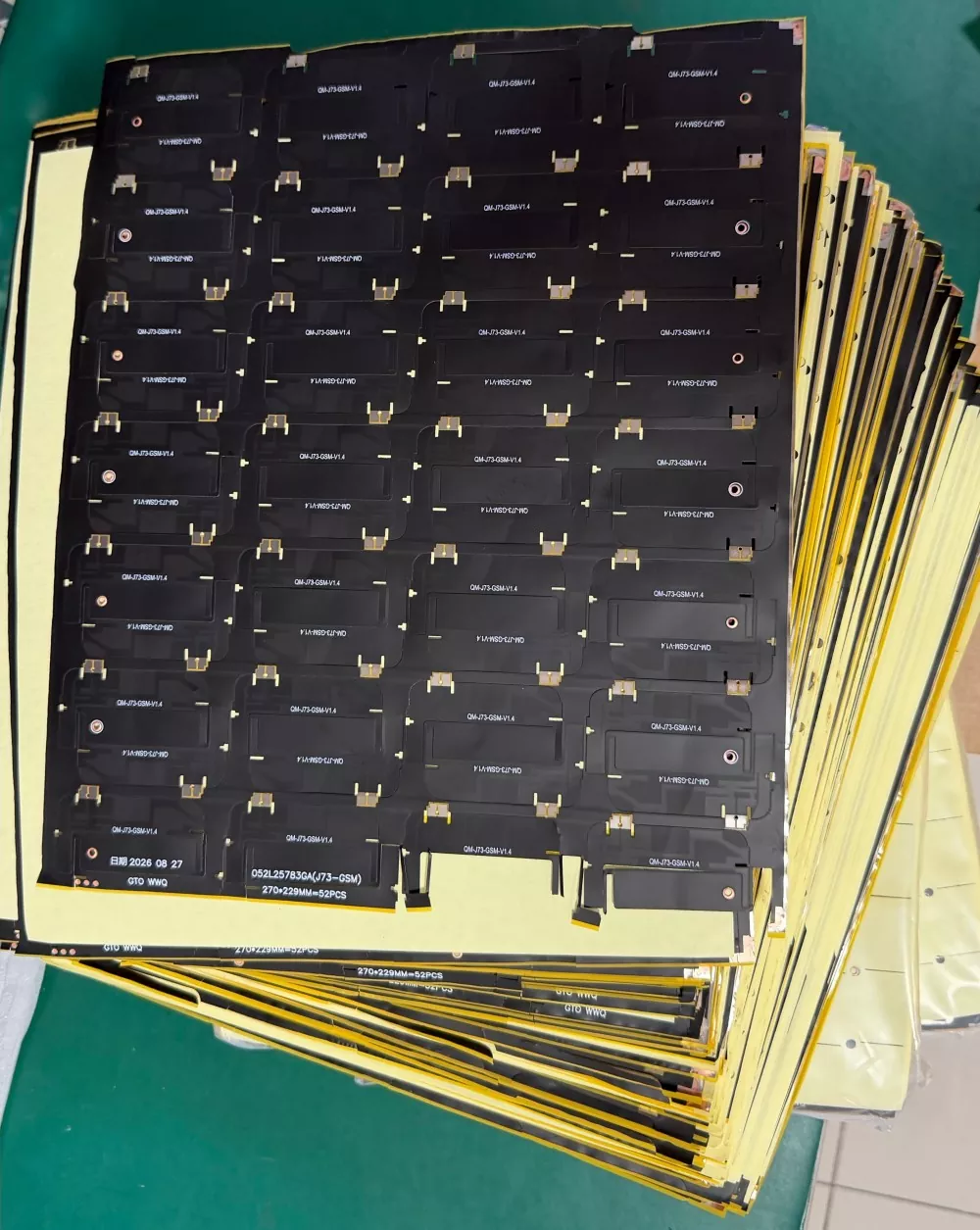

2. Thiết kế nhỏ gọn và mỏng, lý tưởng cho không gian chật hẹp bên trong ổ khóa: có nhiều kích cỡ và cấu hình, với các tùy chọn ăng-ten FPC, gốm, lò xo và PCB linh hoạt để phù hợp với nhiều kích thước khóa bên trong khác nhau. Nó chiếm không gian khoang tối thiểu, giúp các kỹ sư kết cấu dễ dàng tích hợp vào các thiết kế.

3. Tính năng chống rung, chống mỏi: Xe đạp dùng chung thường gặp đường gập ghềnh, rung lắc kéo dài dễ dẫn đến đứt dây cấp điện hoặc bong mối hàn. Ăng-ten xe đạp dùng chung kết hợp gia cố đệm giảm ứng suất tại điểm thoát cáp và phiên bản FPC linh hoạt bao gồm các tấm gia cố bằng thép bổ sung. Sau khi trải qua 500 giờ thử nghiệm mô phỏng độ tin cậy của rung động trên đường, nó giúp giảm đáng kể các lỗi sản xuất như đứt dây.

4. Tối ưu hóa RF công suất thấp: Tối ưu hóa việc mất liên kết RF giúp giảm mức tiêu thụ điện năng truyền tải của thiết bị trong môi trường trong nhà phức tạp, giảm mức sử dụng điện năng tổng thể của hệ thống, kéo dài chu kỳ thay thế pin cho từng phương tiện và giảm tần suất bảo trì tại chỗ.

5. Khả năng tùy chỉnh và phát triển linh hoạt: Có thể được điều chỉnh cụ thể theo kích thước vỏ của khách hàng và cách bố trí các bộ phận bên trong; hỗ trợ ăng-ten truyền thông đơn hoặc tích hợp chức năng kép kết hợp truyền thông và định vị GNSS; chiều dài cáp, loại đầu nối và dải tần hoạt động đều có thể điều chỉnh được.

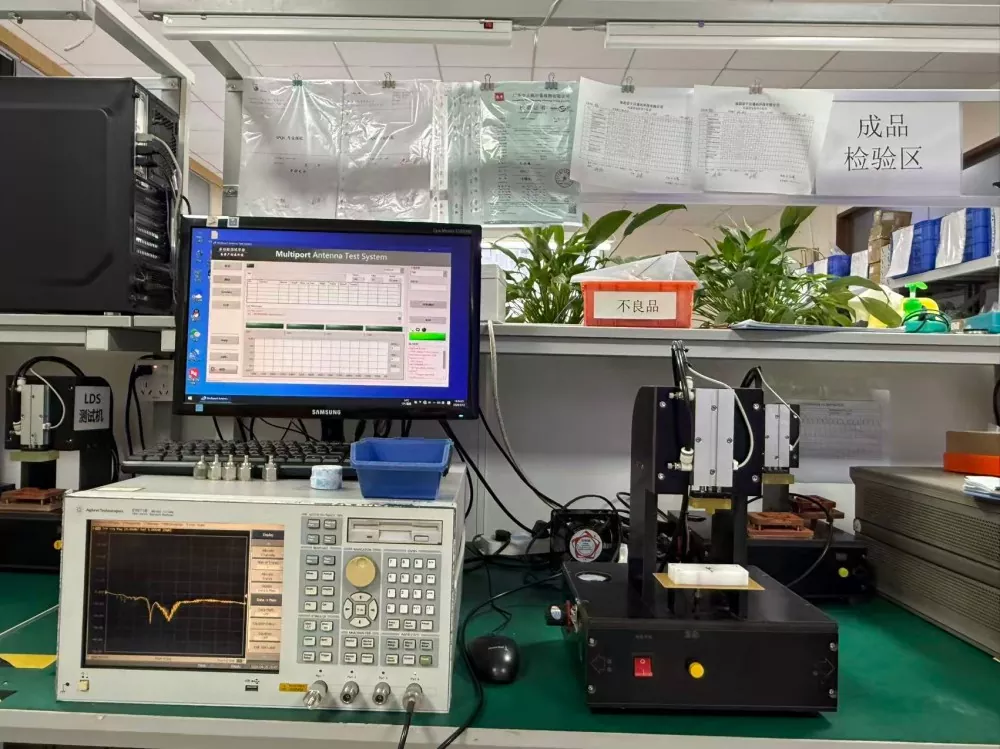

6. Chất lượng có thể theo dõi và kiểm chứng được: Mỗi lô sản phẩm đều lưu giữ các báo cáo thử nghiệm buồng cách âm vi sóng và hồ sơ thử nghiệm lão hóa lấy mẫu. Đối với việc cung cấp số lượng lớn cho dự án, dữ liệu đo lường thực tế có thể được cung cấp cùng với lô hàng để đáp ứng các yêu cầu nghiệm thu của dự án. Là nhà cung cấp có khả năng R&D độc lập, chúng tôi có thể cung cấp nhiều lần lặp lại nguyên mẫu trong giai đoạn mẫu.

Cách chọn ăng-ten xe đạp dùng chung

1. Làm rõ các dải tần và yêu cầu chức năng: Xác nhận xem dự án là NB-IoT hay 4G Cat.1 và liệu định vị kép Beidou-GPS tích hợp có cần thiết hay không. Ăng-ten xe đạp dùng chung có bề ngoài giống hệt nhau nhưng dải tần không khớp sẽ dẫn đến hiệu suất thực tế kém khi sử dụng bên trong ổ khóa.

2. Đánh giá môi trường khoang bên trong: xem xét kích thước của không gian bên trong, các thành phần kim loại xung quanh và vị trí đặt pin. Đừng chỉ dựa vào các thông số thành phần trần của ăng-ten; các phép đo thực tế phải được tiến hành sau khi lắp ráp toàn bộ vỏ, vì dữ liệu bảng mạch trần không thể thể hiện hiệu suất thực tế trong các dự án thực tế.

3. Xác nhận trước các yêu cầu về cấu trúc: kích thước không gian có sẵn, phương pháp lắp đặt và lắp đặt, kiểu đầu nối và chiều dài cáp cho phép để tránh mua các bộ phận không thể lắp ráp được.

4. Ưu tiên các nhà sản xuất có khả năng điều chỉnh RF. Các sản phẩm thông thường có sẵn có thể không tương thích với thân khóa của bạn; một nhà máy vật lý có thể điều chỉnh lại và tối ưu hóa cụ thể cho khoang khóa của bạn, trong khi các nhà giao dịch thường không thể đạt được mức tối ưu hóa ở cấp độ khoang.

Câu hỏi thường gặp

Câu hỏi 1: Có phải mức tăng ăng-ten cao hơn luôn đồng nghĩa với hiệu suất tốt hơn không?

Đáp: Không. Ăng-ten tích hợp được giới hạn trong một khoang kim loại hẹp; chỉ cần theo đuổi mức tăng cao có thể dẫn đến sự không phù hợp trở kháng, từ đó gây ra mức tiêu thụ điện năng tổng thể tăng mạnh. Đối với xe đạp dùng chung, ăng-ten tích hợp phải cân bằng nhiều yếu tố bao gồm môi trường khoang, mức tiêu thụ điện năng, khả năng chống sốc và kích thước, yêu cầu khớp và điều chỉnh dựa trên thiết kế thân khóa của bạn.

Câu 2: Ưu điểm và nhược điểm của ăng-ten tích hợp so với ăng-ten bên ngoài là gì?

Đáp: Ưu điểm của ăng-ten tích hợp: bề ngoài thiết bị gọn gàng, không có bộ phận nào lộ ra ngoài, loại bỏ nguy cơ hư hỏng, vỡ hoặc mất mát liên quan đến ăng-ten bên ngoài. Nhược điểm: nhiễu nhiều hơn từ các bộ phận kim loại bên trong vỏ khóa, đòi hỏi độ chính xác cao hơn trong việc điều chỉnh ăng-ten. Nếu dự án của bạn liên quan đến việc triển khai quy mô lớn trong các tòa nhà cao tầng hoặc nhà để xe ngầm thì việc kiểm tra và đánh giá kỹ lưỡng tại chỗ là điều cần thiết.

Câu hỏi 3: Chúng ta có thể tạo giao tiếp 4G + ăng-ten xe đạp dùng chung chức năng kép GPS BeiDou không?

Đ: Được hỗ trợ. Thiết kế ăng-ten kép tích hợp giúp giảm bớt hệ thống dây điện bên trong, đồng thời có thể tùy chỉnh các đầu nối và cáp khi cần thiết.

Q4: Chính sách bảo hành sản phẩm là gì?

Trả lời: Trong quá trình lắp đặt và sử dụng thông thường, chúng tôi cung cấp bảo hành cho các lỗi về điện của chính sản phẩm mà không phải do hư hỏng của con người. Tuy nhiên, các vấn đề phát sinh do lắp đặt không đúng, kéo cáp quá mạnh hoặc hư hỏng do nén trong quá trình lắp ráp sẽ không được bảo hành. Chúng tôi cũng sẽ cung cấp hướng dẫn cài đặt để giúp tránh những vấn đề như vậy.
