Ăng-ten mạng di động cải thiện kết nối không dây như thế nào?

Mục lục

1. Đề cương bài viết
2. Ăng-ten mạng di động là gì?
3. Ăng-ten mạng di động hoạt động như thế nào?
4. Những yếu tố nào ảnh hưởng đến hiệu suất ăng-ten di động?
5. Bạn nên chọn loại ăng-ten di động nào?
6. Làm thế nào bạn có thể chọn ăng-ten mạng di động phù hợp?
7. Nên lắp đặt ăng-ten di động như thế nào?
8. Ăng-ten mạng di động được sử dụng ở đâu?
9. Truyền thông Qianmu hỗ trợ các dự án ăng-ten di động như thế nào?
10. Những sai lầm phổ biến nào nên tránh?
11. Làm thế nào bạn có thể duy trì hiệu suất ổn định của ăng-ten di động?
12. Câu hỏi thường gặp
13. Phần kết luận

Đề cương bài viết

• Hiểu vai trò của anten trong thông tin di động.
• Tìm hiểu tần số, mức tăng, trở kháng, hiệu suất bức xạ và hiệu suất lắp đặt ảnh hưởng như thế nào.
• So sánh cấu hình ăng-ten bên ngoài và nhúng phổ biến.
• Xác định các yếu tố quan trọng nhất khi lựa chọn ăng-ten cho sản phẩm mới.
• Cải thiện thực hành cài đặt và tích hợp.
• Hiểu các ứng dụng công nghiệp, xe cộ, IoT và mạng phổ biến.
• Tìm hiểu cách phát triển ăng-ten tùy chỉnh có thể giải quyết các yêu cầu khó khăn về sản phẩm.
• Sử dụng các phương pháp khắc phục sự cố và bảo trì thực tế để cải thiện độ tin cậy liên lạc.

Ăng-ten mạng di động là gì?

Ăng-ten mạng di động là thành phần tần số vô tuyến được thiết kế để truyền và nhận điện từ tín hiệu thông qua mạng thông tin di động. Nó hoạt động cùng với modem di động, mô-đun truyền thông, cáp đồng trục, đầu nối và hệ thống điện tử xử lý dữ liệu không dây.

Tùy thuộc vào ứng dụng, ăng-ten di động có thể hỗ trợ 2G, 3G, 4G LTE, 5G hoặc nhiều thế hệ mạng. truyền thông di động cùng một lúc. Thiết bị hiện đại thường cần hoạt động đa băng tần vì sản phẩm có thể được bán ở các quốc gia khác nhau hoặc được triển khai trên các mạng sử dụng các dải tần số khác nhau.

Ăng-ten không chỉ đơn giản là một phụ kiện được gắn bên ngoài thiết bị. Cấu trúc vật lý, kích thước, vị trí, tham chiếu mặt đất, định tuyến cáp, đầu nối và các vật liệu xung quanh đều có thể ảnh hưởng đến hoạt động của RF. Về mặt lý thuyết, ăng-ten có mức tăng cao có thể hoạt động kém nếu được lắp đặt không đúng hoặc đặt quá gần vật liệu dẫn điện.

Ăng-ten mạng di động hoạt động như thế nào?

Hệ thống thông tin di động chuyển đổi thông tin số thành năng lượng tần số vô tuyến. Mô-đun di động tạo ra tín hiệu RF và gửi nó qua đường dẫn ăng-ten. Ăng-ten chuyển đổi năng lượng điện RF thành sóng điện từ lan truyền trong môi trường xung quanh.

Trong quá trình tiếp nhận, quá trình hoạt động theo hướng ngược lại. Năng lượng điện từ đến từ tế bào trạm gốc tạo ra tín hiệu RF điện ở ăng-ten. Tín hiệu truyền qua đường dẫn RF tới mô-đun giao tiếp, nơi nó được xử lý và chuyển đổi thành dữ liệu có thể sử dụng được.

Một số đặc tính kỹ thuật xác định mức độ hiệu quả của quá trình này:

• Dải tần số:Xác định băng tần di động nào mà ăng-ten có thể hoạt động hiệu quả.
• Nhận được:Mô tả cách ăng-ten tập trung hoặc phân phối năng lượng bức xạ theo các hướng cụ thể.
• Trở kháng:Việc kết hợp phù hợp giúp giảm công suất RF phản xạ về phía máy phát.
• VSWR:Cung cấp dấu hiệu kết hợp trở kháng trên dải tần hoạt động.
• Hiệu suất bức xạ:Cho biết năng lượng RF được cung cấp hiệu quả được chuyển đổi thành bức xạ như thế nào.
• Phân cực:Ảnh hưởng đến cách ăng-ten tương tác với độ phân cực của tín hiệu nhận được.
• Kết cấu cơ khí:Xác định cách tích hợp ăng-ten vào thiết bị cuối cùng.

Điều này giải thích tại sao việc chọn ăng-ten chỉ từ tên sản phẩm hoặc thông số kỹ thuật khuếch đại danh nghĩa có thể dẫn đến kết quả đáng thất vọng. Hiệu suất RF phải được đánh giá như một phần của thiết bị hoàn chỉnh.

Những yếu tố nào ảnh hưởng đến hiệu suất ăng-ten di động?

Khi thiết bị di động gặp phải tình trạng kết nối không ổn định, truyền dữ liệu chậm, mạng thường xuyên bị rớt hoặc vùng phủ sóng kém, hệ thống ăng-ten cần được xem xét cùng với điều kiện mạng và modem. Một số yếu tố thực tế có thể làm giảm hiệu suất.

Tại sao vị trí đặt ăng-ten lại quan trọng?

Vị trí đặt ăng-ten là một trong những khía cạnh bị bỏ qua nhất trong thiết kế sản phẩm không dây. Một ăng-ten được lắp đặt tiếp theo đối với pin, khung kim loại, bảng mạch, bó cáp hoặc bộ phận dẫn điện khác có thể hoạt động khác từ cùng một ăng-ten được thử nghiệm trong không gian trống.

Đối với ăng-ten bên ngoài, khoảng trống thích hợp và vị trí lắp đặt phù hợp có thể giúp mang lại kết quả dễ dự đoán hơn. môi trường bức xạ. Đối với ăng-ten nhúng, các kỹ sư cần xem xét diện tích mặt đất, nhựa vỏ, bố trí PCB, các bộ phận bên trong và khoảng cách giữa ăng-ten và các mạch nhạy RF khác.

Bạn nên chọn loại ăng-ten di động nào?

Không có ăng-ten di động phổ quát nào phù hợp cho mọi thiết bị. Cấu hình thích hợp phụ thuộc vào cấu trúc thiết bị, không gian lắp đặt sẵn có, dải tần yêu cầu, điều kiện môi trường và hiệu suất RF mong muốn.

Ăng-ten di động bên ngoài

Ăng-ten bên ngoài rất hữu ích khi vỏ thiết bị tạo ra cản trở RF đáng kể hoặc khi sản phẩm yêu cầu vị trí lắp đặt linh hoạt. Các cấu hình phổ biến bao gồm ăng-ten dạng thanh, ăng-ten cao su, ăng-ten cơ sở từ tính và các cấu trúc gắn bên ngoài khác.

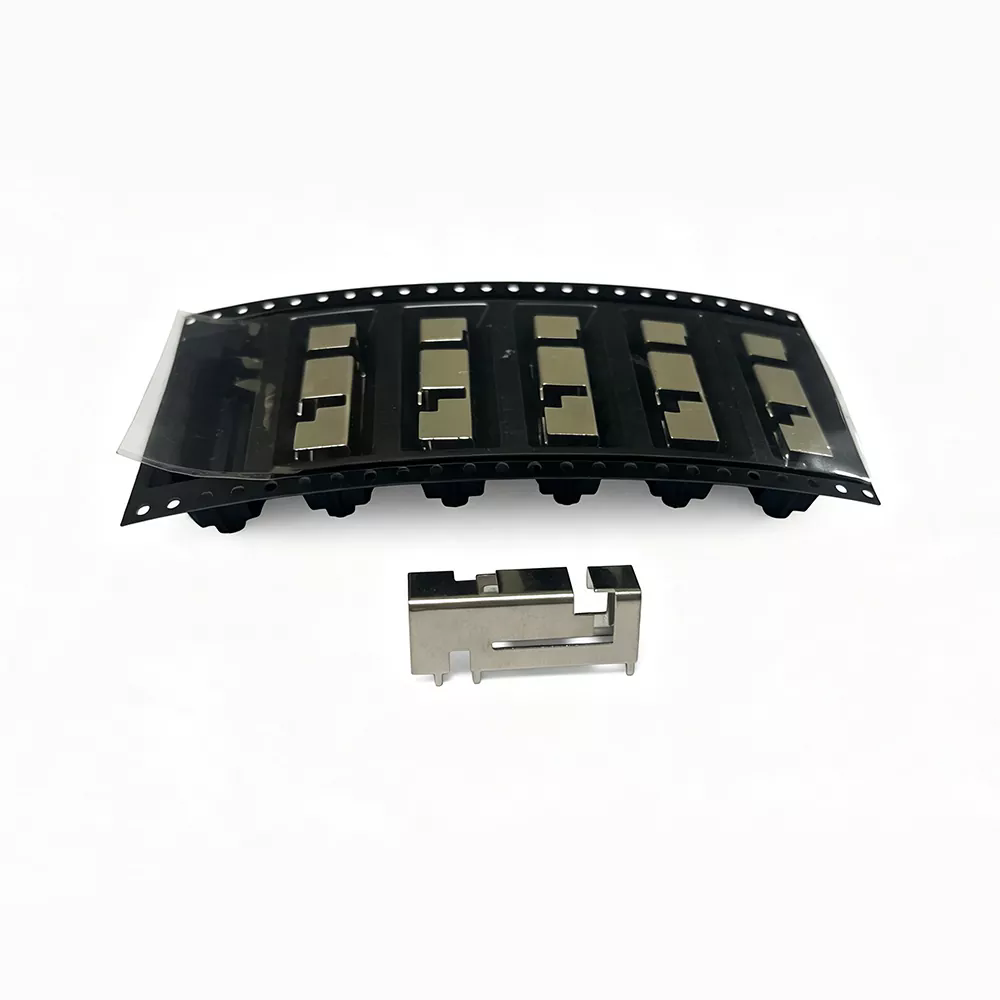

Ăng-ten di động nhúng

Ăng-ten nhúng được thiết kế cho các sản phẩm có hình dáng gọn gàng, cấu trúc nhỏ gọn hoặc được bảo vệ bên trong cài đặt là quan trọng. Chúng có thể được tích hợp vào thiết bị điện tử, thiết bị đầu cuối IoT, thiết bị truyền thông thiết bị và các sản phẩm nhỏ gọn khác.

Anten cơ sở từ tính

Gắn từ tính giúp lắp đặt thuận tiện trên các bề mặt kim loại phù hợp và có thể đơn giản hóa việc triển khai khi ăng-ten cần được định vị lại trong quá trình lắp đặt hoặc thử nghiệm. Lựa chọn chiều dài cáp và đầu nối nên được xem xét cùng một lúc.

Giải pháp ăng-ten tùy chỉnh

Các thiết kế tùy chỉnh trở nên đặc biệt có giá trị khi một ăng-ten tiêu chuẩn không thể đáp ứng được các yêu cầu cơ học hoặc yêu cầu về điện của sản phẩm cuối cùng. Kích thước, chiều dài cáp, đầu nối, vùng phủ sóng tần số, cách lắp đặt cấu trúc và đặc tính RF có thể cần được điều chỉnh để phù hợp với ứng dụng.

Làm thế nào bạn có thể chọn ăng-ten mạng di động phù hợp?

Việc chọn ăng-ten nên bắt đầu từ các yêu cầu thực tế của sản phẩm thay vì danh mục ăng-ten chung chung. Một quy trình lựa chọn có hệ thống có thể giảm thiểu việc thiết kế lại, độ trễ kiểm tra và các vấn đề liên lạc không mong muốn.

1. Xác định các tiêu chuẩn di động.Xác định xem sản phẩm có yêu cầu 2G, 3G, 4G LTE, 5G hay kết hợp các công nghệ hay không.
2. Xác định các dải tần số cần thiết.Các thị trường và nhà khai thác mạng khác nhau có thể sử dụng các băng tần khác nhau, do đó tần số hoạt động mục tiêu sẽ được xác nhận trước khi chọn ăng-ten.
3. Kiểm tra không gian cài đặt có sẵn.Đo vỏ, diện tích lắp đặt, khoảng trống và không gian bên trong trước khi chọn cấu trúc ăng-ten.
4. Xác định các yêu cầu về đầu nối và cáp.Loại đầu nối và chiều dài cáp phải phù hợp với mô-đun giao tiếp và cụm cơ khí.
5. Hãy xem xét môi trường hoạt động.Thiết bị ngoài trời, xe cộ, tủ công nghiệp và sản phẩm di động có thể có những yêu cầu rất khác nhau.
6. Xem lại hiệu suất RF.Cần đánh giá đáp ứng tần số, độ lợi, VSWR, trở kháng, hiệu suất và đặc tính bức xạ.
7. Xác nhận ăng-ten bên trong thành phẩm.Hiệu suất cuối cùng cần được kiểm tra sau khi tích hợp vì vỏ bọc và các bộ phận xung quanh có thể thay đổi hành vi RF.

Nên lắp đặt ăng-ten di động như thế nào?

Ngay cả Ăng-ten mạng di động được thiết kế tốt cũng có thể hoạt động kém khi quá trình cài đặt được thực hiện kém. Do đó, việc lắp đặt phải được coi là một phần của quy trình thiết kế RF thay vì là nhiệm vụ lắp ráp cuối cùng.

Giữ ăng-ten tránh xa các nguồn gây cản trở chính

Nếu có thể, tránh đặt ăng-ten trực tiếp bên cạnh các bộ phận kim loại lớn hoặc các thiết bị điện tử dày đặc. tập hợp. Kim loại có thể ảnh hưởng đến sự phân bố dòng điện và làm thay đổi các đặc tính bức xạ dự định của ăng-ten.

Định tuyến cáp điều khiển

Cáp đồng trục phải được định tuyến cẩn thận và bảo vệ khỏi ứng suất cơ học không cần thiết. quá mức định tuyến phức tạp, khúc cua gấp, đầu nối kém hoặc lựa chọn cáp không phù hợp có thể gây ra thêm RF những lo ngại về mất mát và độ tin cậy.

Hãy xem xét bao vây cuối cùng

Việc kiểm tra ăng-ten bên ngoài sản phẩm hoàn thiện rất hữu ích cho việc đánh giá ban đầu nhưng nó không thay thế được xác nhận bên trong bao vây thực tế. Độ dày nhựa, thành phần kim loại, kích thước PCB, vị trí pin, và phần cứng gắn đều có thể ảnh hưởng đến kết quả cuối cùng.

Xác nhận trước khi sản xuất hàng loạt

Thử nghiệm nguyên mẫu cho phép các kỹ sư xác định các vấn đề về RF trước khi bắt đầu sản xuất quy mô lớn. Đây là đặc biệt quan trọng đối với các sản phẩm hoạt động ở nhiều băng tần di động hoặc phải duy trì kết nối trong thay đổi môi trường.

Ăng-ten mạng di động được sử dụng ở đâu?

Truyền thông di động cung cấp một cách thiết thực để thiết bị truyền dữ liệu mà không phụ thuộc vào một mạng cố định. mạng có dây. Do đó, Ăng-ten mạng di động được sử dụng trong nhiều ngành công nghiệp.

Nguyên tắc tương tự áp dụng cho cơ sở hạ tầng thông minh, thiết bị ngoài trời, thiết bị đầu cuối truyền thông, năng lượng thiết bị quản lý và các hệ thống được kết nối khác nơi truy cập không dây đáng tin cậy là điều cần thiết.

Truyền thông Qianmu hỗ trợ các dự án ăng-ten di động như thế nào?

Giao tiếp Thiên Mụctập trung vào phát triển và sản xuất ăng-ten truyền thông không dây, cung cấp các giải pháp cho mạng di động, IoT, định vị, bộ định tuyến và các ứng dụng không dây khác. Ăng-ten di động của nó danh mục đầu tư bao gồm các cấu trúc và phương pháp lắp đặt khác nhau để phù hợp với các thiết kế thiết bị khác nhau.

Đối với khách hàng đang phát triển thiết bị được kết nối, lợi thế quan trọng nhất khi làm việc với ăng-ten có kinh nghiệm nhà cung cấp là khả năng xem xét các yêu cầu RF cùng với sự tích hợp cơ học. Một sản phẩm có thể yêu cầu một dải tần số cụ thể, kích thước nhỏ gọn, đầu nối cụ thể, chiều dài cáp xác định hoặc thiết bị chuyên dụng cơ cấu lắp đặt. Những yêu cầu này cần phải phối hợp với nhau thay vì được đánh giá độc lập.

Tùy chọn tùy chỉnh

Từ nguyên mẫu đến sản xuất

Quá trình phát triển ăng-ten thực tế có thể bao gồm phân tích ứng dụng, đánh giá tần số, cấu trúc thiết kế, tối ưu hóa RF, sản xuất nguyên mẫu, thử nghiệm hiệu suất và sản xuất hàng loạt. Cách tiếp cận này giúp xác định các vấn đề tích hợp tiềm ẩn trước khi khối lượng sản xuất tăng lên.

Giao tiếp Thiên Mụcs hỗ trợ các sản phẩm tiêu chuẩn cũng như các yêu cầu tùy chỉnh và hướng đến OEM. Tùy theo trên dự án, khách hàng có thể chỉ định các thông số như tần số, kích thước, đầu nối, cáp, phương pháp lắp đặt, và các yêu cầu khác liên quan đến ứng dụng.

Phạm vi sản phẩm của công ty bao gồm cấu hình ăng-ten bên ngoài, giải pháp ăng-ten bên trong, đế từ thiết kế, sản phẩm nhúng và ăng-ten di động dành cho các ứng dụng truyền thông khác nhau.

Những sai lầm phổ biến nào nên tránh?

Nhiều vấn đề về kết nối không dây xảy ra không phải do ăng-ten bị lỗi mà do việc lựa chọn hoặc tích hợp ăng-ten. ăng-ten mà không xem xét hệ thống RF hoàn chỉnh.

1. Lựa chọn chỉ bằng lợi ích:Gain chỉ là một tham số. Vùng phủ sóng tần số, hiệu suất, bức xạ kiểu dáng, sự phù hợp, kích thước và điều kiện lắp đặt cũng rất quan trọng.
2. Bỏ qua vỏ bọc:Ăng-ten phải được đánh giá trong môi trường sản phẩm thực tế.
3. Sử dụng dải tần sai:Ăng-ten không bao phủ đúng các băng tần cần thiết không thể cung cấp hiệu suất đáng tin cậy chỉ vì modem hỗ trợ các băng tần đó.
4. Nhìn ra hiện tượng mất cáp:Cáp RF dài hoặc không phù hợp có thể làm giảm tín hiệu có sẵn cho hệ thống anten.
5. Bỏ qua thử nghiệm nguyên mẫu:Những thay đổi nhỏ về thiết kế có thể tạo ra sự khác biệt đáng kể về RF, đặc biệt là trong các sản phẩm nhỏ gọn.
6. Không xác định được các yêu cầu khu vực:Các sản phẩm dành cho thị trường quốc tế có thể cần sự kết hợp băng tần di động khác nhau.

Làm thế nào bạn có thể duy trì hiệu suất ổn định của ăng-ten di động?

Đối với thiết bị được triển khai trong thời gian dài, độ tin cậy của ăng-ten phụ thuộc vào cả đặc tính RF và cơ học. tính chính trực. Kiểm tra định kỳ có thể giúp xác định các vấn đề trước khi chúng trở thành lỗi liên lạc.

• Kiểm tra ăng-ten bên ngoài xem có hư hỏng vật lý không.
• Kiểm tra phần cứng gắn xem có bị lỏng hoặc dịch chuyển không.
• Kiểm tra các đầu nối xem có bị ăn mòn, nhiễm bẩn hoặc hư hỏng cơ học không.
• Kiểm tra các dây cáp hở xem có bị mài mòn, dập hoặc uốn cong quá mức không.
• Xem lại hiệu suất liên lạc sau khi sửa đổi thiết bị lớn.
• Điều tra các sự cố rớt mạng lặp đi lặp lại thay vì cho rằng mạng di động luôn chịu trách nhiệm.
• Sử dụng biện pháp bảo vệ môi trường thích hợp cho việc lắp đặt ngoài trời và công nghiệp.

Khi sản phẩm gặp sự cố kết nối liên tục, việc khắc phục sự cố nên xem xét tín hiệu hoàn chỉnh đường dẫn: tính khả dụng của mạng, cấu hình modem, cáp RF, đầu nối, ăng-ten, vỏ, nguồn điện và môi trường cài đặt.

Câu hỏi thường gặp

Ăng-ten mạng di động được sử dụng để làm gì?

Ăng-ten mạng di động cho phép thiết bị hỗ trợ di động truyền và nhận tín hiệu không dây thông qua mạng di động. Các ứng dụng điển hình bao gồm bộ định tuyến 4G LTE và 5G, thiết bị đầu cuối IoT, thiết bị công nghiệp, thiết bị giám sát từ xa, hệ thống xe và cổng liên lạc.

Một ăng-ten có thể hỗ trợ nhiều băng tần di động không?

Đúng. Ăng-ten đa băng tần có thể được thiết kế để hoạt động trên nhiều dải tần số. Các băng tần được hỗ trợ chính xác phụ thuộc vào thiết kế ăng-ten và yêu cầu của ứng dụng mục tiêu.

Làm cách nào để chọn ăng-ten cho thiết bị 4G hoặc 5G?

Bắt đầu bằng cách xác định các dải tần cần thiết, sau đó xem xét loại ăng-ten, vị trí lắp đặt, kích thước, độ lợi, VSWR, trở kháng, đầu nối, chiều dài cáp, điều kiện môi trường và vỏ bọc của thiết bị. Kiểm tra cuối cùng nên được thực hiện sau khi tích hợp.

Ăng-ten có mức tăng cao hơn có luôn mang lại hiệu suất tốt hơn không?

Không. Mức tăng cao hơn không tự động có nghĩa là hiệu suất tốt hơn trong mọi ứng dụng. mô hình bức xạ, khả năng tương thích tần số, vị trí lắp đặt, hiệu quả, sự phù hợp và môi trường xung quanh có thể được xác định quan trọng như nhau.

Ăng-ten di động có thể được tùy chỉnh?

Đúng. Tùy thuộc vào yêu cầu của nhà cung cấp và dự án, việc tùy chỉnh có thể bao gồm dải tần, ăng-ten kích thước, đầu nối, chiều dài cáp, phương pháp lắp đặt, cấu trúc và đặc tính RF.

Tại sao thiết bị di động của tôi có tín hiệu yếu ngay cả khi có modem tốt?

Modem chỉ là một phần của hệ thống không dây. Vị trí ăng-ten, kết nối RF, mất cáp, vỏ bọc vật liệu, chất lượng đầu nối, nhiễu xung quanh và điều kiện mạng đều có thể ảnh hưởng đến tín hiệu cuối cùng hiệu suất.

Giao tiếp Thiên Mụcs có thể cung cấp mẫu trước khi sản xuất hàng loạt không?

Giao tiếp Thiên Mụcs hỗ trợ phát triển nguyên mẫu và xác minh kỹ thuật trước các chương trình sản xuất lớn hơn. Điều này có thể giúp khách hàng đánh giá ăng-ten trong thiết bị dự định trước khi cam kết sản xuất hàng loạt.

Những ngành công nghiệp nào thường sử dụng ăng-ten di động?

Ăng-ten di động được sử dụng rộng rãi trong IoT công nghiệp, giao thông thông minh, quản lý đội xe, giám sát từ xa, mạng không dây, thông tin liên lạc trên xe, đo lường thông minh, cổng công nghiệp và các hệ thống được kết nối khác.

Những đầu nối nào có thể được sử dụng với ăng-ten di động?

Lựa chọn đầu nối phụ thuộc vào mô-đun giao tiếp và thiết kế cơ khí. Các lựa chọn kết nối RF phổ biến bao gồm SMA, IPEX, MMCX và các cấu hình khác phù hợp với ứng dụng.

Phần kết luận

Ăng-ten mạng di động đóng vai trò cơ bản trong việc xác định mức độ hiệu quả của thiết bị được kết nối giao tiếp với một mạng di động. Hiệu suất đáng tin cậy không chỉ phụ thuộc vào việc chọn một ăng-ten có tên sản phẩm phù hợp. Vùng phủ sóng tần số, phối hợp trở kháng, độ lợi, hiệu suất, vị trí lắp đặt, cáp cấu hình, thiết kế vỏ bọc, điều kiện môi trường và thử nghiệm thiết bị cuối cùng đều cần được xem xét.

Dành cho các nhà sản xuất đang phát triển các sản phẩm IoT công nghiệp, bộ định tuyến, hệ thống phương tiện, thiết bị giám sát từ xa, thiết bị đầu cuối liên lạc hoặc các thiết bị được kết nối khác, việc chọn ăng-ten phù hợp sớm trong quá trình thiết kế có thể giảm thiểu rủi ro tích hợp và cải thiện sự ổn định liên lạc lâu dài.

Giao tiếp Thiên Mụccung cấp các giải pháp Ăng-ten mạng di động cho các hoạt động liên lạc khác nhau yêu cầu, bao gồm các sản phẩm tiêu chuẩn và phát triển ăng-ten tùy chỉnh. Với sự chú ý đến hiệu suất RF, tích hợp cơ học, lựa chọn đầu nối, cấu hình cáp và các yêu cầu ứng dụng, ăng-ten bên phải giải pháp có thể được phát triển cho cả dự án nguyên mẫu và sản xuất hàng loạt.
