Ăng-ten bảng điều khiển

Ăng-ten màn hình phẳng định hướng là gì

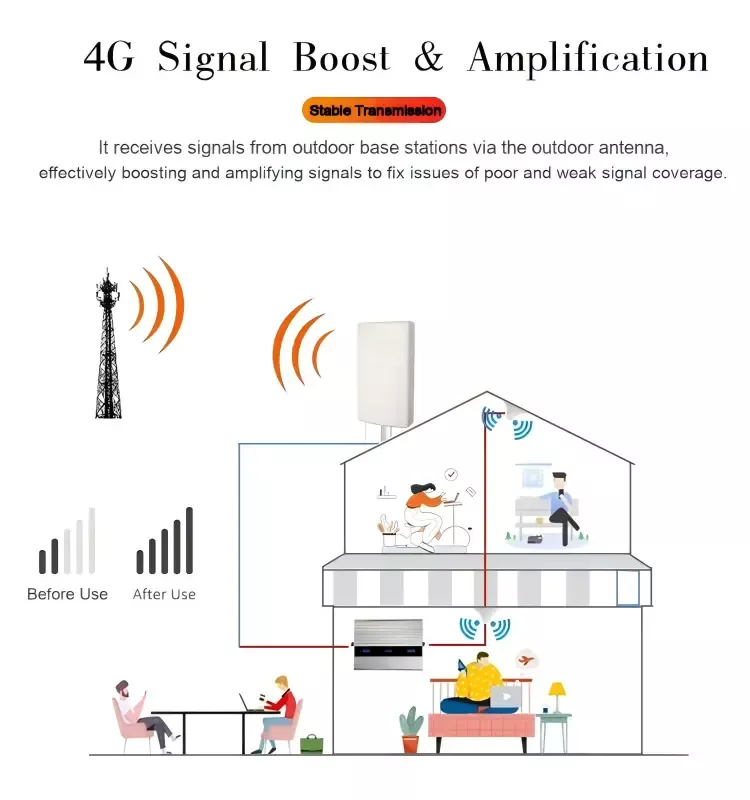

Ăng-ten màn hình phẳng định hướng gắn trên tường 14DBI của chúng tôi là ăng-ten bức xạ định hướng chùm tia hẹp có độ lợi cao, được thiết kế đặc biệt cho mạng Wi-Fi đường dài trong nhà, thu tín hiệu trạm gốc ngoài trời và kỹ thuật khuếch đại tín hiệu không dây. Tín hiệu ăng-ten đa hướng thông thường được phân phối 360° và khoảng cách truyền bị hạn chế; Ăng-ten định hướng dựa vào bộ phản xạ phía sau của chúng để thu thập tín hiệu tần số vô tuyến và tập trung năng lượng tần số vô tuyến theo một hướng, tăng cường đáng kể khả năng truyền dẫn đường dài. Ăng-ten mục đích kép trong nhà và ngoài trời được sản xuất hàng loạt của chúng tôi có vỏ nhựa kín tích hợp, chống thấm nước và chống bụi, hỗ trợ gắn tường, tương thích với GSM, 4G, 5G, băng tần kép WiFi, 433 Internet of Things đa tần số thấp, đạt tiêu chuẩn với bộ cấp liệu tổn thất thấp RG58 và có hai đầu nối RF phổ biến, chân cắm SMA bên trong và đầu đực N. Đây là giải pháp ăng-ten màn hình phẳng có phạm vi phủ sóng cao nhất trong các dự án kỹ thuật truyền thông và iot.

Ăng-ten hoạt động như thế nào

Nhiều khách hàng lầm tưởng rằng thiết kế màn hình phẳng chỉ mang tính chất bề ngoài. Tuy nhiên, ăng-ten màn hình phẳng định hướng đạt được khả năng truyền và nhận tín hiệu tập trung thông qua cấu trúc nhiều lớp bên trong của nó. Nguyên lý làm việc có thể được xác minh thông qua thiết bị kiểm tra chuyên nghiệp, bao gồm máy phân tích mạng vectơ, buồng không phản xạ RF và phân tích mô phỏng điện từ.

1. Nguyên lý lấy nét chùm tia phản xạ và bức xạ dao động

Bộ dao động mảng bên trong chịu trách nhiệm truyền và nhận tín hiệu RF. Bộ phản xạ kim loại được đặt phía sau bộ dao động phản xạ các tín hiệu phát ra ngược và ngang về phía trước, thu hẹp độ rộng chùm tia và cải thiện sự tập trung tín hiệu. Cấu trúc này cho phép ăng-ten đạt được hiệu suất khuếch đại cao lên tới 14dBi.

So sánh đo được: Ăng-ten đa hướng 3dBi tiêu chuẩn thường cung cấp khoảng cách truyền khoảng 300 mét trong môi trường mở, trong khi ăng-ten định hướng 14dBi có thể đạt được khoảng cách truyền ổn định hơn 1.200 mét trong cùng điều kiện.

2. Cấu trúc kết hợp cộng hưởng đa băng tần

Bộ tạo dao động bên trong áp dụng thiết kế mảng nhiều khe để đạt được khả năng tương thích tần số rộng. Nó hỗ trợ nhiều dải tần không dây, bao gồm mạng di động 700–960 MHz, WiFi 2,4 GHz/5,8 GHz và các ứng dụng IoT 433 MHz. Một ăng-ten có thể hỗ trợ các thiết bị không dây khác nhau mà không cần thay thế thường xuyên, giúp giảm chi phí tồn kho và đơn giản hóa việc quản lý kỹ thuật.

3. Truyền tín hiệu tổn hao thấp bằng cáp trung chuyển RG58

Ăng-ten sử dụng cáp trung chuyển đồng trục RG58 với cấu trúc che chắn hai lớp để giảm tổn thất tín hiệu trong quá trình truyền. Ngay cả với khoảng cách lắp đặt cáp kéo dài, tỷ lệ sóng dừng vẫn ổn định, ngăn chặn sự suy giảm tín hiệu đáng kể do đi dây ở khoảng cách xa.

4. Thiết kế bảo vệ ngoài trời chống nhiễu

Vỏ được làm bằng vật liệu ABS chống cháy và có cấu trúc kín để bảo vệ các bộ phận bên trong khỏi mưa, bụi ngoài trời và nhiễu điện từ công nghiệp. Thiết kế này ngăn chặn quá trình oxy hóa bộ dao động và hiện tượng trôi hiệu suất tín hiệu trong quá trình hoạt động ngoài trời lâu dài.

Câu hỏi thường gặp

Câu hỏi 1: Có thể thay thế chiều dài nguồn cấp dữ liệu và đầu nối RF của ăng-ten màn hình phẳng định hướng không?

A: Tùy chỉnh được hỗ trợ. Bộ cấp tín hiệu ăng-ten tiêu chuẩn có thể được tùy chỉnh theo bất kỳ chiều dài nào từ 1 mét đến 15 mét. Các đầu nối SMA đực và cái, đầu N, BNC có thể thay thế khi cần thiết. Đối với các đơn hàng lớn, LOGO trên vỏ có thể được in lụa để tùy chỉnh.

Câu hỏi 2: Ăng-ten màn hình phẳng này có thể được sử dụng làm bộ khuếch đại tín hiệu 4G và cầu nối WiFi không?

Đ: Chính xác. Ăng-ten của chúng tôi bao phủ nhiều băng tần GSM/4G/5G/2.4G/5.8G và tương thích với Bộ lặp tín hiệu, Cầu nối không dây và thiết bị truyền dữ liệu 433 iot. Một bộ ăng-ten tương thích với nhiều thiết bị kỹ thuật.

Câu hỏi 3: Tường kim loại và kết cấu thép có ảnh hưởng đến tín hiệu ăng-ten không?

Trả lời: Tấm kim loại có thể phản xạ và che chắn tín hiệu tần số vô tuyến. Khi lắp đặt, bề mặt bức xạ phía trước của ăng-ten phải tránh các khu vực rộng lớn được che chắn bằng kim loại. Nếu không thể tránh được điều này, có thể bổ sung thêm một ăng-ten để nhận tín hiệu ở các điểm khác nhau và các kỹ sư có thể đưa ra phương án điều chỉnh điểm.

Q4: Làm thế nào để giải quyết vấn đề khớp nối dễ bị nước xâm nhập và đoản mạch khi sử dụng ngoài trời trong thời gian dài trong mùa mưa?

A: Sau khi lắp đặt, quấn băng keo điện chống thấm xung quanh vị trí khớp nối kim loại. Ăng-ten gắn trên cột ngoài trời cũng có thể được tùy chỉnh với khớp chống thấm được nâng cấp để ngăn chặn hoàn toàn nước mưa làm xói mòn khớp.
