Tại sao ăng-ten tai nghe linh hoạt lại cần thiết cho các thiết bị âm thanh không dây thế hệ tiếp theo

Khi tai nghe không dây trở nên nhỏ hơn, thông minh hơn và giàu tính năng hơn, thiết kế ăng-ten đóng vai trò ngày càng quan trọng trong việc duy trì liên lạc không dây đáng tin cậy.Thiên Mụcphát triểnAnten tai nghe linh hoạtdành cho tai nghe nhét tai, tai nghe không dây, thiết bị dẫn truyền qua xương và các sản phẩm âm thanh Bluetooth nhỏ gọn khác, cung cấp các giải pháp RF linh hoạt, siêu mỏng và có thể tùy chỉnh cho các ứng dụng bị giới hạn về không gian.

Ăng-ten đáng tin cậy là điều cần thiết để liên lạc Bluetooth ổn định, đặc biệt khi tai nghe không dây cần hoạt động trong không gian bên trong cực kỳ nhỏ gọn và không đều. MỘTAnten tai nghe linh hoạtsử dụng chất nền PI hoặc LCP linh hoạt với mẫu bức xạ dẫn điện chính xác, cho phép ăng-ten phù hợp với các bề mặt cong trong khi vẫn duy trì hiệu suất RF đáng tin cậy.

Mục lục

• Tại sao thiết kế ăng-ten lại quan trọng trong tai nghe hiện đại?
• Ăng-ten tai nghe linh hoạt là gì?
• Ăng-ten tai nghe linh hoạt hoạt động như thế nào?
• Ưu điểm chính của ăng-ten tai nghe linh hoạt là gì?
• Có thể sử dụng ăng-ten tai nghe linh hoạt ở đâu?
• Người mua nên cân nhắc những thông số kỹ thuật nào?
• Nó so sánh với ăng-ten truyền thống như thế nào?
• Các nhà sản xuất nên chọn ăng-ten phù hợp như thế nào?
• Tại sao việc sản xuất và thử nghiệm RF lại quan trọng?
• Câu hỏi thường gặp
• Phần kết luận

Tại sao thiết kế ăng-ten lại quan trọng trong tai nghe hiện đại?

Tai nghe không dây dựa vào giao tiếp tần số vô tuyến để trao đổi âm thanh và dữ liệu điều khiển với điện thoại thông minh, máy tính bảng, máy tính và các thiết bị hỗ trợ Bluetooth khác. Mặc dù ăng-ten chỉ chiếm một lượng nhỏ không gian vật lý nhưng thiết kế của nó có thể có ảnh hưởng lớn đến hiệu suất không dây.

Môi trường bên trong của tai nghe nhét taiTWS hiện đại đặc biệt khó khăn. Pin, loa, micrô, bộ phận sạc, bộ xử lý, cấu trúc che chắn và các bộ phận cơ khí đều cạnh tranh trong không gian hạn chế. Đồng thời, ăng-ten hoạt động gần cơ thể con người, điều này có thể ảnh hưởng đến đặc tính truyền sóng và tín hiệu RF.

Các giải pháp ăng-ten truyền thống có thể yêu cầu không gian PCB chuyên dụng hoặc diện tích lắp đặt tương đối lớn. Ăng-ten linh hoạt giúp các kỹ sư có nhiều tự do hơn trong việc định vị phần tử bức xạ dọc theo các bề mặt cong bên trong, ngăn chứa pin, thân hoặc các khu vực có sẵn khác.

Do đó, đối với các nhà sản xuất đang phát triển các sản phẩm Bluetooth nhỏ gọn, việc lựa chọn ăng-ten cần được xem xét trong giai đoạn thiết kế cơ học và RF ban đầu thay vì được coi là thành phần lắp ráp cuối cùng.

Ăng-ten tai nghe linh hoạt là gì?

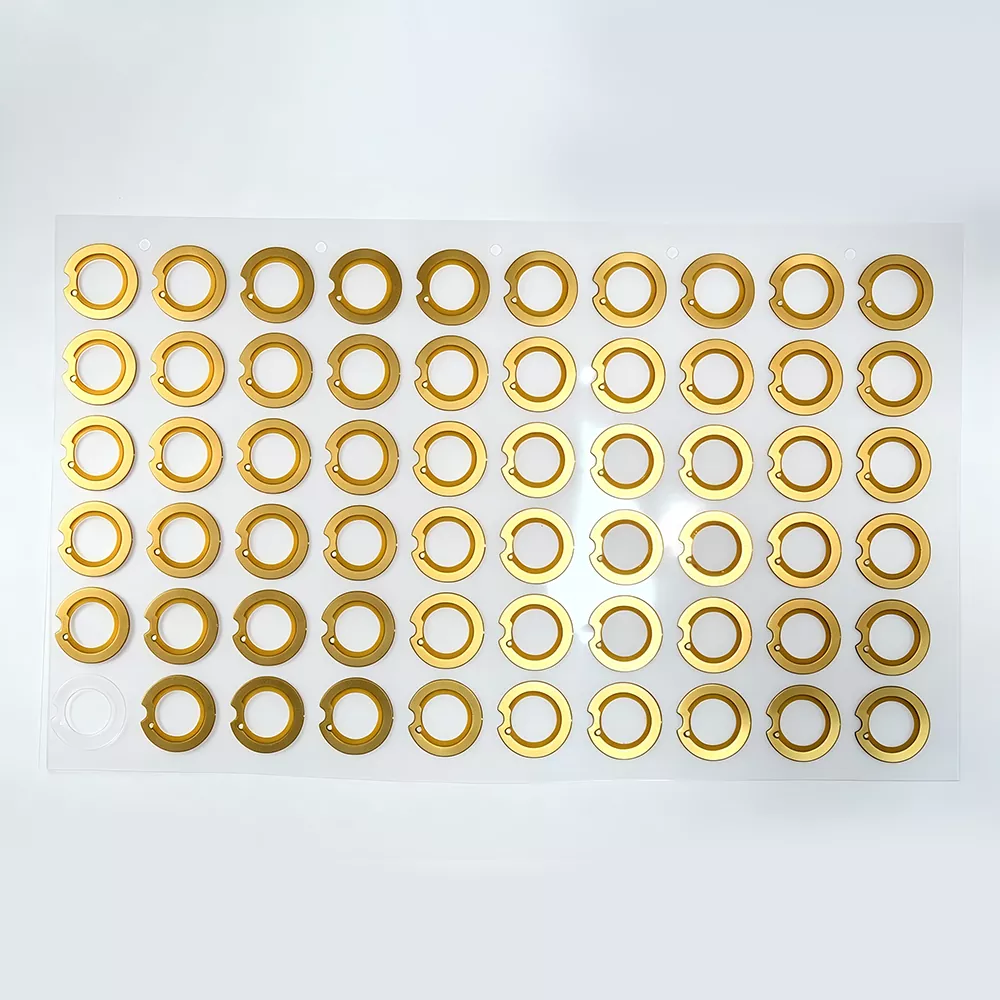

A Anten tai nghe linh hoạtlà ăng-ten RF thu nhỏ được thiết kế cho các thiết bị âm thanh không dây nhỏ gọn. Nó thường sử dụng chất nền PI hoặc LCP linh hoạt với kiểu bức xạ dẫn điện được hình thành thông qua quá trình sản xuất và khắc chính xác.

Không giống như ăng-ten PCB cứng nhắc, cấu trúc linh hoạt có thể uốn cong và phù hợp với các bề mặt cong hoặc không đều. Điều này khiến nó đặc biệt phù hợp với các sản phẩm có khoang ăng-ten hẹp, cong hoặc khó lắp với các bộ phận cứng thông thường.

Ăng-ten tai nghe linh hoạt thường được thiết kế cho băng tần Bluetooth ISM 2,4 GHz và có thể hỗ trợ các ứng dụng Bluetooth hiện đại. Tùy thuộc vào dự án, nhà sản xuất có thể tùy chỉnh kích thước ăng-ten, chất nền, chiều dài dây dẫn, cấu hình thiết bị đầu cuối và phương pháp lắp đặt để phù hợp với kiến ​​trúc sản phẩm.

Tính linh hoạt trong thiết kế này khiến ăng-ten dựa trên FPC trở nên đặc biệt hấp dẫn đối với tai nghe nhét tai, tai nghe không dây, tai nghe dẫn truyền qua xương, thiết bị đeo cổ và các sản phẩm không dây nhỏ gọn khác.

Ăng-ten tai nghe linh hoạt hoạt động như thế nào?

Nguyên lý hoạt động của ăng-ten tai nghe linh hoạt dựa trên việc chuyển đổi tín hiệu điện RF thành sóng điện từ và tiếp nhận năng lượng điện từ từ môi trường xung quanh.

1. Chipset Bluetooth tạo ra tín hiệu điện tần số cao.
2. Tín hiệu RF truyền qua đường truyền tới ăng-ten.
3. Mẫu bức xạ dẫn điện chuyển đổi tín hiệu điện thành năng lượng điện từ.
4. Ăng-ten phát tín hiệu ra môi trường xung quanh.
5. Trong quá trình thu sóng, ăng-ten sẽ thu các tín hiệu điện từ được truyền bởi thiết bị Bluetooth được ghép nối.
6. Năng lượng RF nhận được sẽ được chuyển đổi thành tín hiệu điện và truyền đến mô-đun giao tiếp Bluetooth.

Vì tai nghe và tai nghe nhét trong được đeo gần cơ thể con người nên việc kết hợp ăng-ten, nối đất và định vị là đặc biệt quan trọng. Cơ thể con người, pin, các thành phần kim loại và vật liệu vỏ đều có thể ảnh hưởng đến đặc tính trở kháng và bức xạ của ăng-ten.

Do đó, điều chỉnh RF thích hợp là điều cần thiết. Một ăng-ten được thiết kế tốt phải được đánh giá bên trong vỏ sản phẩm thực tế thay vì chỉ thử nghiệm dưới dạng một bộ phận biệt lập. Điều này giúp các kỹ sư xác định các hiệu ứng lệch và tối ưu hóa hiệu suất không dây cuối cùng.

Ưu điểm chính của ăng-ten tai nghe linh hoạt là gì?

Cấu trúc siêu mỏng

Không gian là một trong những thách thức lớn nhất trong quá trình phát triển tai nghe AirPods. Cấu trúc ăng-ten FPC linh hoạt cho phép các nhà sản xuất tích hợp thành phần RF vào không gian hẹp mà không chiếm khối lượng cơ học quá mức.

Tùy thuộc vào cấu hình, độ dày ăng-ten linh hoạt có thể nằm trong khoảng 0,12–0,30 mm, với các tùy chọn phổ biến bao gồm 0,15 mm, 0,20 mm và 0,25 mm. Điều này giúp các nhà thiết kế sản phẩm tối ưu hóa không gian bên trong có giá trị.

Tính linh hoạt tuyệt vời

Chất nền linh hoạt cho phép ăng-ten đi theo các bề mặt bên trong cong và không đều. Điều này đặc biệt hữu ích khi một ăng-ten cứng thông thường không thể lắp vừa vào cấu trúc sẵn có.

Đối với các sản phẩm tiếp xúc với chuyển động cơ học hoặc uốn cong lặp đi lặp lại, độ bền uốn là một yếu tố quan trọng khác cần cân nhắc. Lựa chọn chất nền và thiết kế kết dính phù hợp có thể cải thiện độ tin cậy cơ học trong quá trình sử dụng lâu dài.

Hiệu suất RF Bluetooth ổn định

Hiệu suất của ăng-ten không chỉ phụ thuộc vào bản thân phần tử bức xạ. Thiết kế điểm cấp nguồn, nối đất, phối hợp trở kháng, vị trí lắp đặt và các bộ phận lân cận đều có thể ảnh hưởng đến đặc tính RF.

Vì lý do này, một nhà cung cấp ăng-ten chuyên nghiệp sẽ có thể cung cấp các đề xuất điều chỉnh và hỗ trợ thiết kế RF thay vì chỉ cung cấp ăng-ten tiêu chuẩn.

Lắp ráp dễ dàng

Ăng-ten linh hoạt có thể được cung cấp lớp nền dính chịu nhiệt, cho phép chúng được gắn trực tiếp vào bề mặt bên trong dự kiến. Điều này có thể làm giảm nhu cầu về các cấu trúc cố định cơ học bổ sung và đơn giản hóa việc lắp ráp.

Khả năng tùy biến cao

Vỏ tai nghe khác nhau yêu cầu hình dạng ăng-ten khác nhau. Một giải pháp tùy chỉnh có thể đáp ứng các biến thể trong:

• Phác thảo và kích thước ăng-ten
• Tần số hoạt động
• Chiều dài chì
• Đầu nối và loại thiết bị đầu cuối
• Chất nền PI hoặc LCP
• Vị trí lắp đặt
• Bán kính uốn
• Cấu trúc vỏ sản phẩm

Có thể sử dụng ăng-ten tai nghe linh hoạt ở đâu?

Mặc dù công nghệ này gắn liền với tai nghe nhét taiTWS, nhưng ăng-ten linh hoạt có thể hỗ trợ nhiều loại sản phẩm âm thanh không dây nhỏ gọn hơn.

Người mua nên cân nhắc những thông số kỹ thuật nào?

Khi tìm nguồn cung cấp ăng-ten linh hoạt từ nhà sản xuất hoặc nhà cung cấp Trung Quốc, người mua nên đánh giá cả thông số kỹ thuật về điện và cơ. Một ăng-ten phù hợp với không gian sẵn có vẫn có thể yêu cầu điều chỉnh RF sau khi được lắp đặt bên trong thành phẩm.

Những giá trị này phải được coi là thông số kỹ thuật tham khảo. Hiệu suất cuối cùng phụ thuộc vào thiết kế ăng-ten, bố cục PCB, cấu trúc nối đất, vật liệu vỏ, vị trí lắp đặt và kiến ​​trúc RF tổng thể.

Nó so sánh với ăng-ten truyền thống như thế nào?

Các nhà sản xuất thường có một số công nghệ ăng-ten cần xem xét, bao gồm ăng-ten lò xo, ăng-ten PCB cứng và ăng-ten FPC linh hoạt. Tùy chọn phù hợp nhất phụ thuộc vào kiến ​​trúc sản phẩm, không gian sẵn có, mục tiêu chi phí, yêu cầu RF và khối lượng sản xuất dự kiến.

Đối với tai nghe có cấu trúc vỏ không đều hoặc không gian bên trong cực kỳ hạn chế, cấu trúc FPC linh hoạt có thể mang lại lợi thế tích hợp cơ học đáng kể. Nó cho phép các nhà thiết kế ăng-ten làm việc xung quanh các thành phần hiện có thay vì yêu cầu toàn bộ cấu trúc sản phẩm phải chứa ăng-ten cứng.

Các nhà sản xuất nên chọn ăng-ten phù hợp như thế nào?

Việc chọn ăng-ten tai nghe nên bắt đầu từ sản phẩm hoàn thiện thay vì danh mục ăng-ten chung chung. Các yếu tố sau đây có thể giúp nhà sản xuất đưa ra quyết định đáng tin cậy hơn.

1. Đo không gian có sẵn.Cung cấp thông tin chính xác về chiều dài, chiều rộng, chiều cao, đường cong và các thành phần xung quanh của khoang ăng-ten.
2. Xác định các yêu cầu RF.Xác nhận dải tần Bluetooth, khoảng cách liên lạc dự kiến, yêu cầu trở kháng và vị trí ăng-ten.
3. Xem xét vật liệu nhà ở.Nhựa, kim loại, pin, bộ phận che chắn và các cấu trúc dẫn điện khác có thể ảnh hưởng đến hiệu suất RF.
4. Đánh giá các yêu cầu cơ khíCác sản phẩm chịu rung, chuyển động hoặc uốn cong nhiều lần đòi hỏi tính linh hoạt và hiệu suất gắn phù hợp.
5. Yêu cầu mẫu nguyên mẫu.Việc kiểm tra ăng-ten bên trong vỏ bọc thực tế mang lại kết quả có ý nghĩa hơn so với việc đánh giá ăng-ten một cách độc lập.
6. Xem xét khả năng sản xuất.Đối với các dự án sản xuất hàng loạt, hãy đánh giá tính nhất quán về chất lượng, thử nghiệm RF, khả năng tùy chỉnh, tài liệu và khả năng phân phối.

Việc cung cấp bản vẽ sản phẩm 2D hoặc 3D chính xác trong giai đoạn phát triển cho phép nhà sản xuất ăng-ten tối ưu hóa thiết kế hiệu quả hơn. Sau đó, việc xác nhận nguyên mẫu có thể giúp giảm nguy cơ phát hiện các sự cố RF sau khi bắt đầu chế tạo dụng cụ và sản xuất hàng loạt.

Tại sao việc sản xuất và thử nghiệm RF lại quan trọng?

Hiệu suất của ăng-ten phụ thuộc nhiều vào tính nhất quán trong sản xuất. Những thay đổi nhỏ về kích thước, kiểu dẫn điện, vị trí đầu nối, vị trí kết dính hoặc đặc tính chất nền có thể ảnh hưởng đến kết quả RF cuối cùng.

Do đó, một nhà sản xuất ăng-ten có kinh nghiệm sẽ cung cấp nhiều hơn một thành phần vật lý. Kỹ thuật RF, phát triển mẫu, kết hợp trở kháng, điều chỉnh, kiểm tra sản xuất và tài liệu kỹ thuật đều có thể góp phần vào quá trình phát triển sản phẩm dễ dự đoán hơn.

Kiểm tra RF chuyên nghiệp có thể bao gồm xác minh hiệu suất trong buồng không phản xạ, kiểm tra môi trường, chu kỳ nhiệt độ, kiểm tra uốn cơ học và các quy trình kiểm soát chất lượng khác theo yêu cầu ứng dụng.

Đối với mua sắm quốc tế, tài liệu và đảm bảo chất lượng cũng rất quan trọng. Tùy thuộc vào dự án, người mua có thể cần tài liệu tuân thủ về vật liệu, báo cáo kiểm tra, thông tin đóng gói, tài liệu thương mại và các hỗ trợ khác liên quan đến xuất khẩu.

Câu hỏi thường gặp

Câu hỏi 1: Ăng-ten tai nghe linh hoạt là gì?

Ăng-ten tai nghe linh hoạt là ăng-ten RF mỏng, có thể uốn cong được thiết kế cho các sản phẩm âm thanh không dây nhỏ gọn như tai nghe nhét tai true wireless, tai nghe Bluetooth, tai nghe dẫn truyền qua xương và tai nghe không dây. Chất nền linh hoạt của nó cho phép nó phù hợp với các bề mặt cong bên trong.

Câu hỏi 2: Ăng-ten tai nghe linh hoạt có thể hỗ trợ Bluetooth 5.3 không?

Đúng. Bạn có thể sử dụng ăng-ten 2,4 GHz được thiết kế phù hợp với các ứng dụng Bluetooth 5.3 khi bố trí RF, phối hợp trở kháng, nối đất và các điều kiện lắp đặt được triển khai chính xác.

Câu 3: Kích thước ăng-ten có thể được tùy chỉnh không?

Đúng. Ăng-ten linh hoạt có thể được tùy chỉnh theo không gian bên trong và cấu trúc cơ học của sản phẩm. Các thông số như chiều dài, chiều rộng, hình dạng, độ dày, chiều dài dây dẫn, cấu hình đầu nối và phương pháp lắp đặt có thể được điều chỉnh theo yêu cầu của dự án.

Câu 4: Những vật liệu nền nào thường có sẵn?

PI và LCP là những vật liệu nền ăng-ten linh hoạt được sử dụng phổ biến. Vật liệu thích hợp phụ thuộc vào đặc tính RF cần thiết, độ linh hoạt cơ học, điều kiện nhiệt độ, yêu cầu về độ tin cậy và chi phí sản xuất mục tiêu.

Câu hỏi 5: Ăng-ten linh hoạt có thể sử dụng lớp nền dính không?

Đúng. Lớp nền dính có thể đơn giản hóa việc lắp đặt bằng cách cho phép cố định ăng-ten trực tiếp vào bề mặt bên trong dự kiến. Loại chất kết dính phải được chọn theo nhiệt độ vận hành, vật liệu vỏ, quy trình lắp ráp và các điều kiện sử dụng dự kiến.

Câu hỏi 6: Người mua nên cung cấp thông tin gì khi yêu cầu ăng-ten tùy chỉnh?

Lý tưởng nhất, người mua nên cung cấp bản vẽ sản phẩm, không gian ăng-ten có sẵn, thông tin bố trí PCB, dải tần mục tiêu, yêu cầu về đầu nối, vật liệu vỏ, vị trí lắp đặt, yêu cầu cơ học và môi trường ứng dụng dự kiến. Thông tin này giúp nhà sản xuất phát triển giải pháp ăng-ten phù hợp hơn.

Câu hỏi 7: Tại sao nên kiểm tra hiệu suất ăng-ten bên trong sản phẩm cuối cùng?

Ăng-ten không hoạt động độc lập. Pin, PCB, linh kiện kim loại, vỏ nhựa, cấu trúc nối đất và cơ thể con người đều có thể ảnh hưởng đến hiệu suất RF. Do đó, việc kiểm tra ăng-ten bên trong lớp vỏ cuối cùng sẽ mang lại đánh giá thực tế hơn về độ ổn định của kết nối và hiệu suất không dây tổng thể.

Phần kết luận

Nhu cầu ngày càng tăng đối với các sản phẩm âm thanh không dây nhỏ hơn và thông minh hơn đang tạo ra những thách thức ngày càng phức tạp về tích hợp ăng-ten. MỘTAnten tai nghe linh hoạtcung cấp một giải pháp hiệu quả bằng cách kết hợp các kích thước nhỏ gọn, tính linh hoạt về mặt cơ học, hình dạng có thể tùy chỉnh và hiệu suất Bluetooth RF đáng tin cậy. Đối với tai nghe nhét tai, tai nghe dẫn truyền qua xương, thiết bị đeo cổ và các sản phẩm không dây nhỏ gọn khác, công nghệ ăng-ten linh hoạt có thể mang lại sự tự do thiết kế cao hơn, đồng thời giúp các nhà sản xuất vượt qua được cấu trúc chật chội bên trong.

Đối với các công ty đang tìm kiếm giải pháp ăng-ten tùy chỉnh, việc hợp tác với nhà sản xuất có kinh nghiệm có thể đơn giản hóa việc phát triển nguyên mẫu, điều chỉnh, thử nghiệm RF và sản xuất hàng loạt. Nếu bạn đang phát triển một tai nghe không dây, tai nghe nhét taiTWS hoặc sản phẩm âm thanh Bluetooth mới và cần một ăng-ten phù hợp với các yêu cầu cơ học và RF cụ thể của mình,liên hệ với chúng tôiđể thảo luận về bản vẽ, thông số kỹ thuật, yêu cầu tùy chỉnh, mẫu và kế hoạch sản xuất của bạn với nhóm kỹ thuật ăng-ten Qianmu.
