Ăng-ten tai nghe linh hoạt là bộ phận thu phát RF thu nhỏ sử dụng chất nền linh hoạt PI/LCP làm đế, với các mẫu bức xạ dẫn điện được hình thành thông qua quá trình khắc. Chúng được thiết kế đặc biệt cho tai nghe nhét tai BluetoothTWS, tai nghe không dây trùm tai và tai nghe dẫn truyền qua xương với các khoang bên trong nhỏ gọn. Không giống như ăng-ten lò xo hoặc PCB cứng nhắc, Ăng-ten tai nghe linh hoạt có khả năng uốn cong tuyệt vời và cấu hình siêu mỏng, cho phép chúng phù hợp với các thành bên trong của vỏ tai nghe, cạnh pin và thân tai có hình dạng bất thường. Điều này giải quyết hiệu quả những thách thức như không gian khoang bị hạn chế và tắc nghẽn tín hiệu do cấu trúc kim loại gây ra.

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến, với tư cách là nhà sản xuất ăng-ten có trụ sở tại Thâm Quyến, dựa vào phòng thí nghiệm RF nội bộ của mình để liên tục cải tiến các giải pháp thiết kế ăng-ten tai nghe và đóng vai trò là nhà cung cấp đáng tin cậy cho nhiều thương hiệu tai nghe.

Nguyên tắc làm việc

Về cơ bản chúng là các thành phần bức xạ RF phẳng thu nhỏ. Tín hiệu điện tần số cao từ mô-đun âm thanh không dây được truyền đến mạch bức xạ của ăng-ten, mạch này chuyển đổi chúng thành sóng điện từ thông qua cảm ứng điện từ. Đồng thời, ăng-ten thu sóng điện từ Bluetooth bên ngoài và chuyển đổi chúng trở lại thành tín hiệu điện để truyền đến chip điều khiển chính, cho phép truyền dữ liệu âm thanh hai chiều giữa điện thoại thông minh và tai nghe. Để tối ưu hóa hiệu suất trong các tình huống sử dụng tai nghe, chúng tôi đã cải tiến điểm cấp dữ liệu của ăng-ten và thiết kế nối đất phù hợp để giảm hiện tượng mất hấp thụ tín hiệu do đầu người gây ra. Trường hợp thử nghiệm trong thế giới thực: Đối với cùng một tai nghe nhét tai AirPods, việc thay thế ăng-ten lò xo tiêu chuẩn bằng Ăng-ten tai nghe linh hoạt Qianmu của chúng tôi đã tăng khoảng cách kết nối ổn định qua tường từ 3,2m lên 6,1m, giảm 72% xác suất ngắt kết nối (dữ liệu thử nghiệm được thu thập trong buồng không phản xạ với trang phục thực tế của con người; báo cáo thử nghiệm có sẵn theo yêu cầu).

Danh sách các thiết bị tương thích

Ăng-ten tai nghe linh hoạt này tương thích rộng rãi với nhiều thiết bị đầu cuối âm thanh không dây khác nhau:

1. Tai nghe Bluetooth không dây thực sự củaTWS (In-ear, Semi-in-ear)

2. Tai nghe Bluetooth treo tai hở lưng, tai nghe dẫn khí

3. Tai nghe không dây dẫn truyền xương, tai nghe Bluetooth đeo cổ

4. Tai nghe nhận âm thanh phụ trợ, tai nghe kiểu máy trợ thính không dây

5. Tai nghe nhỏ gọn Tai nghe không dây di động có giải pháp sửa đổi tích hợp

Điểm bán hàng chính

1.Siêu mỏng và linh hoạt, được thiết kế để phù hợp với việc xếp chồng nhiều tai nghe

Có độ dày 0,12–0,3 mm, với bán kính uốn tối thiểu 1,5 mm, nó hỗ trợ hàng chục nghìn chu kỳ uốn mà không bị nứt hoặc tách lớp đồng. Nó có thể được dán vào thân tai nghe, cạnh pin hoặc thành cong bên trong của vỏ, loại bỏ nhu cầu về các khu vực PCB phẳng và giúp các kỹ sư kết cấu giảm kích thước tai nghe.

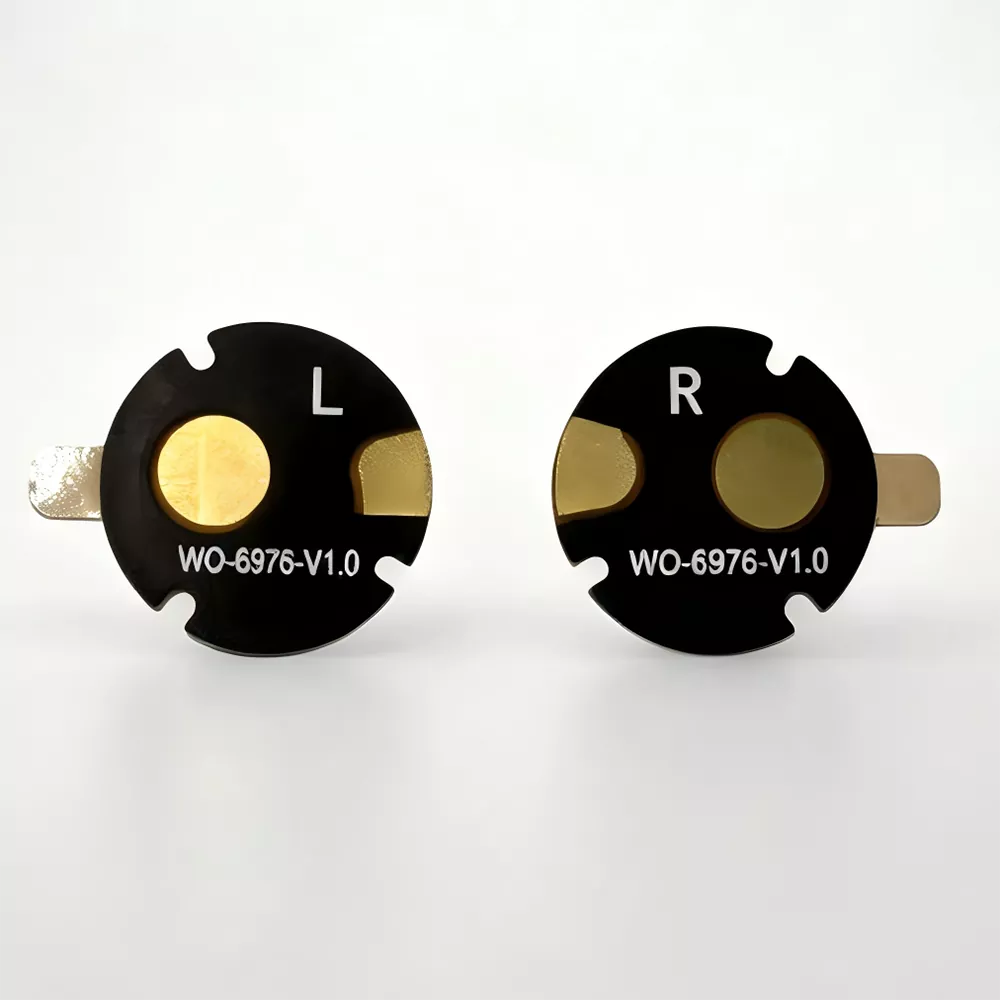

Ảnh thực tế: Thử nghiệm uốn đa góc anten trong thời gian thực

2. Hiệu suất RF ổn định giúp giảm tình trạng ngắt kết nối và độ trễ

Nhóm Qianmu Communications RF đã hoàn thành mô phỏng kết hợp trở kháng trước thời hạn, đạt được ăng-ten tai nghe VSWR ≤1,8 và hiệu suất bức xạ tín hiệu cao. Điều này giúp giảm thiểu hiệu quả tình trạng suy giảm tín hiệu do tắc nghẽn đầu trong quá trình đeo, giảm tình trạng giật âm thanh trong các tình huống chạy và đi lại.

3. Được trang bị lớp nền dính nhiệt độ cao để lắp ráp tự động dễ dàng

Mặt sau của ăng-ten có chất kết dính hai mặt chịu nhiệt độ cao, cho phép gắn nhanh chóng và an toàn chỉ bằng cách bóc lớp màng bảo vệ—không cần kẹp hoặc ốc vít. Thiết kế này lý tưởng cho việc lắp ráp nhanh trên dây chuyền sản xuất của nhà máy, giảm thời gian nhân công trong quá trình lắp đặt.

4. Tùy biến cao (Lợi thế cung cấp trực tiếp tại nhà máy)

Với tư cách là nhà sản xuất ăng-ten tai nghe Trung Quốc, chúng tôi hỗ trợ tùy chỉnh điều chỉnh băng tần (chủ yếu là Bluetooth 2,4 GHz, có thể mở rộng), độ dài dây dẫn, loại thiết bị đầu cuối (U.FL, tiếp điểm đóng hộp) và vật liệu nền (PI dành cho cấp phổ thông / LCP dành cho cao cấp). Chúng tôi cung cấp sản xuất mẫu cho các lô nhỏ và thời gian giao hàng đáng tin cậy cho các đơn hàng số lượng lớn.

5. Kiểm soát chất lượng nghiêm ngặt, tính nhất quán cao

Mỗi lô ăng-ten tai nghe đều trải qua quá trình lấy mẫu và thử nghiệm trong buồng không phản xạ RF, cũng như thử nghiệm lão hóa uốn và đạp xe ở nhiệt độ cao-thấp, loại bỏ các biến thể về hiệu suất theo lô và khiến chúng phù hợp để sản xuất hàng loạt tai nghe có thương hiệu trong thời gian dài.

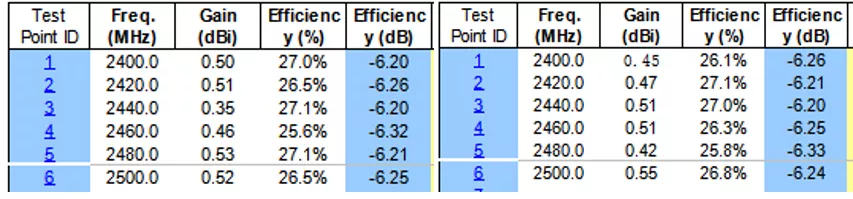

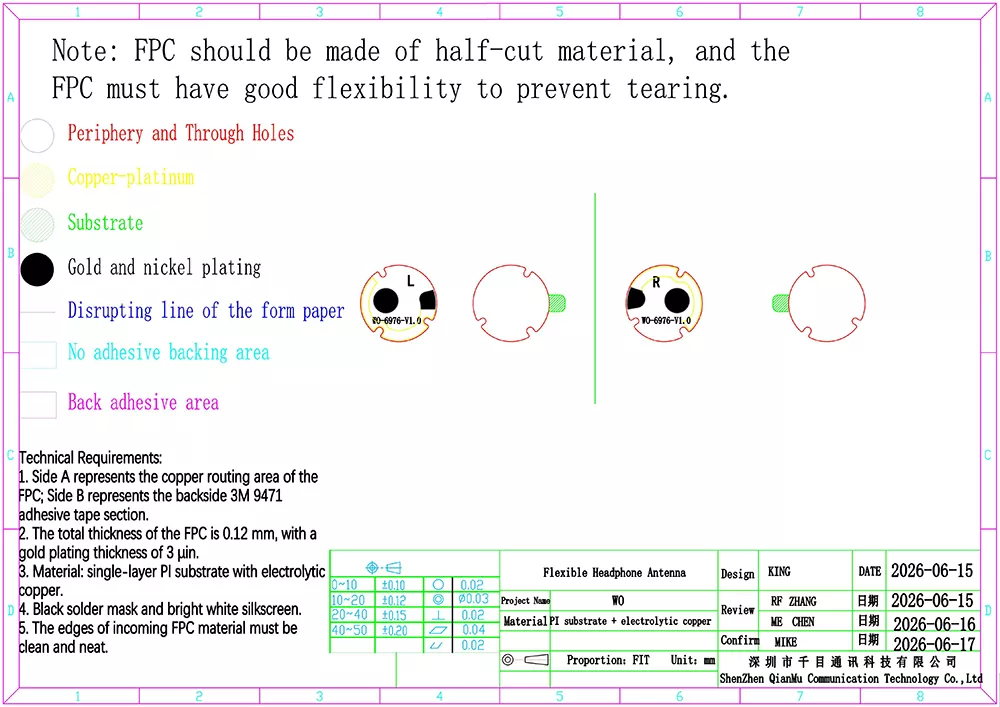

Thông số kỹ thuật

Ăng-ten tai nghe linh hoạt so với các giải pháp ăng-ten phổ biến trong ngành

Nhiều nhà sản xuất tai nghe gặp khó khăn khi lựa chọn ăng-ten, bị giằng xé giữa ăng-ten lò xo, ăng-ten PCB cứng và ăng-ten gốm. Dựa trên thử nghiệm thực tế trên hàng nghìn dự án tai nghe, chúng tôi đã tổng hợp một so sánh rõ ràng và trực quan:

Nếu tai nghe của bạn có không gian bên trong hạn chế, hình dạng vỏ không đều hoặc yêu cầu tính nhất quán cao khi sản xuất hàng loạt thì Ăng-ten tai nghe linh hoạt là giải pháp tối ưu. Là nhà sản xuất ban đầu có trụ sở tại Thâm Quyến, Qianmu Communications có thể nhanh chóng tối ưu hóa thiết kế ăng-ten theo nguyên mẫu của bạn.

Thiết bị kiểm tra buồng không phản xạ RF

Cách chọn ăng-ten tai nghe linh hoạt phù hợp

Nhiều kỹ sư mua sắm tai nghe thường mắc sai lầm khi lựa chọn mẫu mã. Dựa trên nhiều năm kinh nghiệm làm dịch vụ của nhà cung cấp, đây là bốn tiêu chí lựa chọn chính:

1. Ưu tiên xác nhận không gian bên trong có sẵn bên trong tai nghe và cung cấp bản vẽ 3D về chiều dài, chiều rộng, chiều cao và cấu trúc của khoang. Chúng tôi sẽ đánh giá kích thước ăng-ten tối đa và diện tích uốn cong cho phép. Không trực tiếp mua ăng-ten tiêu chuẩn bán sẵn vì điều này rất có thể dẫn đến hiệu suất tín hiệu kém.

2. Xác định rõ mục tiêu sử dụng môi trường. Đối với các sản phẩm nhắm đến tai nghe thể thao và ngoài trời, hãy chọn phiên bản được tối ưu hóa về khả năng chống uốn cong và chống rung; đối với sản phẩm xuất khẩu, xác nhận trước các yêu cầu chứng nhận môi trường của thị trường mục tiêu.

3. Hãy chú ý đến các dịch vụ hỗ trợ điều chỉnh tần số vô tuyến—việc chỉ mua Ăng-ten tai nghe linh hoạt không đảm bảo khả năng sử dụng! Nếu không kết hợp và điều chỉnh ăng-ten thích hợp thì ngay cả những vật liệu tốt nhất cũng có thể dẫn đến độ trễ hiệu suất. Chọn nhà sản xuất có kỹ sư RF nội bộ thay vì chỉ là người trung gian.

4. Gửi cho chúng tôi mẫu để thử nghiệm trước khi đặt hàng chính thức. Chúng tôi sẽ sản xuất ăng-ten nguyên mẫu để khách hàng thử nghiệm tại chỗ. Việc sản xuất hàng loạt sẽ chỉ bắt đầu sau khi thử nghiệm thành công, giảm thiểu rủi ro phát triển.

Câu hỏi thường gặp

Câu hỏi 1: Ăng-ten tai nghe có hỗ trợ kích thước tùy chỉnh không?

Đ: Có, chúng tôi hỗ trợ tùy biến. Với tư cách là một nhà máy, chúng tôi có thể tạo khuôn và tùy chỉnh các kích thước bên ngoài, chiều dài dây dẫn và loại thiết bị đầu cuối theo cấu trúc bên trong của tai nghe. Bạn có thể cung cấp bản vẽ 2D/3D và chúng tôi sẽ đánh giá thiết kế và sản xuất mẫu.

Câu 2: Số lượng đặt hàng tối thiểu (MOQ) cho ăng-ten tai nghe là bao nhiêu?

A: Ăng-ten tai nghe tiêu chuẩn trong kho có moq thấp; các mẫu tùy chỉnh có sẵn với số lượng nhỏ và có thể thương lượng moq cho các đơn hàng sản xuất hàng loạt. Hãy liên hệ với đội ngũ bán hàng của chúng tôi để được giải đáp.

Câu 3: Bạn có thể cung cấp báo cáo kiểm tra ăng-ten RF không?

Đ: Vâng. Mỗi lô sản phẩm đều có dữ liệu thử nghiệm tại nhà máy và chúng tôi cũng có thể cung cấp báo cáo kiểm tra của bên thứ ba theo yêu cầu của khách hàng, đảm bảo khả năng truy xuất nguồn gốc đầy đủ của tài liệu.

Q4: Ăng-ten tai nghe có thể tương thích với mô-đun Bluetooth 5.3 không?

Đáp: Hoàn toàn tương thích. Ăng-ten tai nghe linh hoạt hoạt động ở băng tần 2.4G ISM tiêu chuẩn và tương thích với toàn bộ dòng mô-đun âm thanh Bluetooth 5.0/5.1/5.2/5.3.

Câu 5: Những tài liệu nào có thể được cung cấp để xuất khẩu sản phẩm?

Trả lời: Chúng tôi có thể cung cấp hóa đơn chiếu lệ, danh sách đóng gói, báo cáo RoHS và CE, giấy phép kinh doanh và các tài liệu khác để đáp ứng yêu cầu thông quan ở nhiều quốc gia khác nhau.
