Ăng-ten WiFi khung ảnh kỹ thuật số có thể cải thiện hiệu suất không dây và truyền hình ảnh từ xa như thế nào

Khi khung ảnh thông minh cần đồng bộ hóa đám mây đáng tin cậy, cập nhật hình ảnh nhanh và kết nối không dây ổn định thìĂng-ten WiFi khung ảnh kỹ thuật sốtrở thành một thành phần phần cứng quan trọng.Thiên Mụcphát triển các giải pháp ăng-ten chuyên dụng cho khung ảnh kỹ thuật số nhỏ gọn, giúp nhà sản xuất giải quyết vấn đề suy giảm tín hiệu, nhiễu bên trong và không gian lắp đặt hạn chế thông qua thiết kế RF dành riêng cho ứng dụng.

Khung ảnh kỹ thuật số phụ thuộc vào WiFi cho các chức năng như đồng bộ hóa đám mây, truyền ảnh từ xa, cập nhật nội dung theo lịch trình và quản lý thiết bị dựa trên ứng dụng. Tuy nhiên, ăng-ten hoạt động bên trong một vỏ bọc nhỏ gọn chứa màn hình, pin, bảng mạch và các bộ phận khác có thể ảnh hưởng đến hiệu suất RF. Ăng-ten chuyên dụng có thể được thiết kế dựa trên cấu trúc vật lý, dải hoạt động, đầu nối, định tuyến cáp và vị trí lắp đặt của khung. Giải pháp của Qianmu hỗ trợ các ứng dụng 2,4 GHz và 5 GHz, với các thông số kỹ thuật tiêu chuẩn bao gồm trở kháng 50Ω, SWR 1,8, mức tăng 2–4 dBi và FPC, PCB SMT hoặc cấu hình thanh dính bên ngoài. Kích thước, đầu nối, độ dài cáp và thông số RF tùy chỉnh cũng có sẵn cho các thiết kế thiết bị khác nhau.

Mục lục

1. Tại sao Khung ảnh kỹ thuật số cần có ăng-ten WiFi chuyên dụng?
2. Ăng-ten hoạt động như thế nào bên trong Khung ảnh thông minh?
3. Người mua nên đánh giá những thông số kỹ thuật nào?
4. Những ăng-ten này có thể được sử dụng ở đâu?
5. Nên lắp đặt ăng-ten WiFi như thế nào?
6. Các nhà sản xuất nên chọn ăng-ten phù hợp như thế nào?
7. Tại sao nên xem xét Qianmu để sản xuất ăng-ten tùy chỉnh?
8. Câu hỏi thường gặp

Tại sao Khung ảnh kỹ thuật số cần có ăng-ten WiFi chuyên dụng?

Khung ảnh kỹ thuật số thông minh không chỉ là một màn hình. Nhiều mẫu máy hiện đại kết nối với bộ định tuyến, ứng dụng di động, nền tảng đám mây hoặc hệ thống quản lý nội dung để người dùng có thể tải hình ảnh lên và quản lý nội dung hiển thị từ xa. Điều này làm cho giao tiếp không dây trở thành một phần quan trọng trong trải nghiệm sản phẩm tổng thể.

Khó khăn là khung ảnh thường có không gian bên trong hạn chế. Màn hình, pin, bo mạch chính, loa, các bộ phận kim loại và các thiết bị điện tử khác có thể ảnh hưởng đến hiệu suất của ăng-ten. Ăng-ten phổ thông có thể hoạt động trong điều kiện phòng thí nghiệm nhưng hoạt động khác sau khi được tích hợp vào vỏ bọc hoàn thiện.

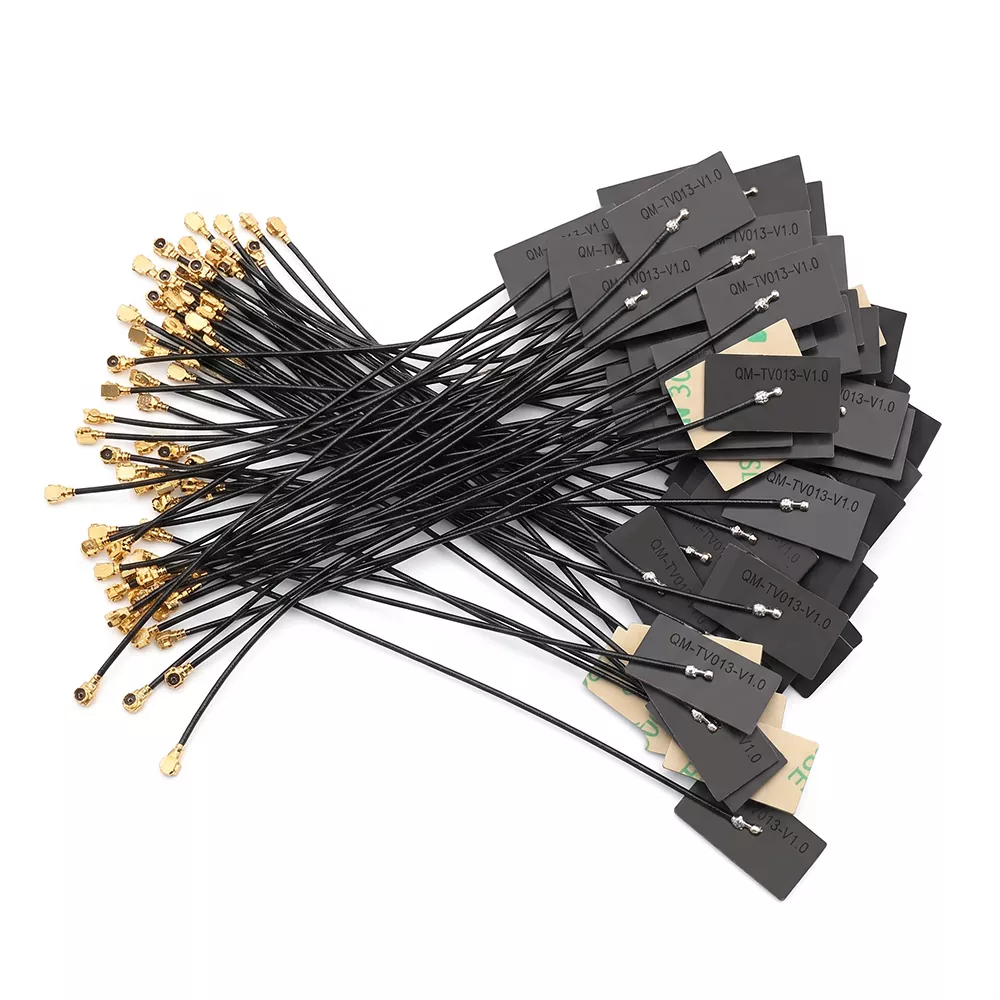

Do đó, một ăng-ten chuyên dụng được thiết kế phù hợp với môi trường ứng dụng thực tế. Thông tin sản phẩm của Qianmu chỉ ra rằng giải pháp của họ được tối ưu hóa cho các khung ảnh nhỏ gọn từ 7 inch đến 15,6 inch và khả năng chống nhiễu do màn hình, pin và bo mạch chủ gây ra.

• Hỗ trợ kết nối đám mây ổn định và truyền hình ảnh từ xa.
• Được thiết kế cho không gian lắp đặt nội bộ nhỏ gọn.
• Có sẵn cho các ứng dụng không dây 2,4 GHz và 5 GHz.
• Có thể được cấu hình với các đầu nối và độ dài cáp khác nhau.
• Hỗ trợ FPC, PCB SMT và cấu trúc ăng-ten thanh dính bên ngoài.

Ăng-ten hoạt động như thế nào bên trong Khung ảnh thông minh?

Ăng-ten thực hiện chuyển đổi hai chiều giữa tín hiệu điện và sóng điện từ. Trong quá trình truyền, mô-đun WiFi của khung ảnh sẽ gửi tín hiệu RF điện đến ăng-ten. Ăng-ten phát tín hiệu qua không gian xung quanh tới bộ định tuyến không dây hoặc điểm truy cập.

Trong quá trình thu, tín hiệu không dây từ bộ định tuyến được ăng-ten thu lại và chuyển đổi trở lại thành tín hiệu điện để mô-đun WiFi xử lý. Giao tiếp hai chiều này cho phép các chức năng như:

1. Tải lên hình ảnh từ xa.
2. Đồng bộ hóa ảnh dựa trên đám mây.
3. Cập nhật nội dung ứng dụng di động.
4. Quản lý hiển thị theo lịch trình.
5. Điều khiển thiết bị dựa trên mạng.

Đối với các kỹ sư sản phẩm, không thể đánh giá hiệu suất ăng-ten một cách độc lập khỏi vỏ bọc. Vị trí lắp đặt, khoảng sáng gầm, định tuyến cáp, vật liệu xung quanh và các bộ phận điện tử gần đó đều có thể ảnh hưởng đến hiệu suất RF thực tế.

Người mua nên đánh giá những thông số kỹ thuật nào?

Việc chọn ăng-ten chỉ dựa vào hình thức hoặc loại đầu nối có thể gây ra vấn đề trong quá trình thử nghiệm nguyên mẫu hoặc sản xuất hàng loạt. Các kỹ sư RF và nhóm mua hàng nên xem xét dải tần, trở kháng, SWR, độ lợi, cấu trúc ăng-ten, thông số kỹ thuật cáp, đầu nối và các yêu cầu về môi trường trước khi xác nhận một mẫu.

Các tham số này phải luôn được xem xét cùng với vỏ bọc cuối cùng và mô-đun không dây. Mức tăng danh nghĩa cao hơn không tự động có nghĩa là hiệu suất tốt hơn trong mọi sản phẩm vì hiệu suất và khả năng phối hợp của ăng-ten phụ thuộc rất nhiều vào cấu trúc xung quanh.

Những ăng-ten này có thể được sử dụng ở đâu?

Ăng-ten chuyên dụng có thể hỗ trợ các loại sản phẩm khung ảnh thông minh khác nhau. Yêu cầu chung là giao tiếp không dây đáng tin cậy trong một vỏ điện tử nhỏ gọn.

• Khung ảnh thông minh tại nhà:Thích hợp cho các sản phẩm 7 inch, 8 inch, 10,1 inch, 12 inch và 15,6 inch.
• Khung đám mây màn hình cảm ứng:Hỗ trợ các sản phẩm nhận ảnh thông qua ứng dụng di động và nền tảng đám mây.
• Khung trưng bày thương mại:Áp dụng cho màn hình khách sạn, màn hình thông tin nhà khách, khung quảng cáo ở sảnh và các sản phẩm trưng bày của công ty.
• Sản phẩm quà tặng di động:Hữu ích cho các khung ảnh không dây chạy bằng pin được thiết kế cho thị trường thương mại điện tử tiêu dùng và xuyên biên giới.
• Điện tử nhúng:Có thể tích hợp với các giải pháp bo mạch chủ dựa trên nền tảng như Rockchip, Allwinner và ESP32.

Đối với các sản phẩm không đạt tiêu chuẩn, việc phát triển ăng-ten có thể dựa trên bản vẽ cấu trúc, không gian lắp đặt, yêu cầu về giao diện và mô-đun không dây được thiết bị hoàn thiện sử dụng.

Nên lắp đặt ăng-ten WiFi như thế nào?

Việc lắp đặt đúng là điều cần thiết vì ngay cả một ăng-ten phù hợp về mặt kỹ thuật cũng có thể bị suy giảm hiệu suất nếu nó được đặt sai vị trí bên trong vỏ bọc.

Bước 1: Chuẩn bị khu vực lắp đặt

Tắt nguồn khung ảnh và tháo nắp phía sau. Làm sạch khu vực lắp đặt dự định và đảm bảo có đủ chỗ cho thân ăng-ten và cáp đồng trục. Tránh những vị trí mà cấu trúc kim loại có thể cản trở đường dẫn RF.

Bước 2: Định vị ăng-ten

Đối với ăng-ten FPC, đặt ăng-ten dính phẳng trên bề mặt bên trong thích hợp. Tránh nhiễu trực tiếp từ màn hình, pin, các bộ phận bo mạch chính và các chướng ngại vật RF tiềm ẩn khác. Ăng-ten thanh dính bên ngoài phải được định vị chắc chắn tại điểm lắp được chỉ định.

Bước 3: Kết nối và kiểm tra

Kết nối ăng-ten với mô-đun WiFi bằng đầu nối RF chính xác. Giữ cáp đồng trục ngăn nắp và tránh bị uốn cong, nén hoặc vướng víu không cần thiết. Sau khi lắp lại vỏ, kiểm tra khả năng kết nối mạng, truyền hình ảnh từ xa và hoạt động trong thời gian dài.

Để sản xuất hàng loạt, nhà sản xuất nên tuân theo bản vẽ lắp đặt tiêu chuẩn. Định vị ăng-ten nhất quán giúp giảm sự khác biệt giữa các đơn vị sản xuất.

Các nhà sản xuất nên chọn ăng-ten phù hợp như thế nào?

Nhóm sản phẩm nên đánh giá việc lựa chọn ăng-ten như một phần của hệ thống không dây hoàn chỉnh thay vì coi nó như một thành phần biệt lập. Danh sách kiểm tra sau đây có thể giúp giảm thiểu rủi ro về nguyên mẫu và sản xuất.

1. Xác nhận băng tần không dây.Xác định xem thiết bị có yêu cầu hoạt động ở tần số 2,4 GHz, 5 GHz hay băng tần kép hay không.
2. Kiểm tra không gian cài đặt có sẵn.Đo diện tích ăng-ten và xem xét vị trí của màn hình, pin, PCB và vỏ.
3. Phù hợp với đầu nối RF.Xác minh xem mô-đun có yêu cầu IPEX4, MHF1, RP-SMA hoặc giao diện khác hay không.
4. Xác định các yêu cầu về cáp.Chiều dài cáp và định tuyến phải được xác định trước khi hoàn thiện ăng-ten.
5. Đánh giá hiệu suất RF trong thành phẩm.Việc kiểm tra nguyên mẫu phải được thực hiện sau khi ăng-ten được lắp đặt vào vỏ bọc thực tế.
6. Yêu cầu mẫu trước khi sản xuất số lượng lớn.Xác thực mẫu giúp xác nhận tính tương thích và giảm nguy cơ xảy ra sự cố tín hiệu quy mô lớn.
7. Xem xét khả năng tùy biến.Một nhà sản xuất có khả năng điều chỉnh kích thước, độ khuếch đại, đầu nối và thông số kỹ thuật của cáp có thể hỗ trợ tốt hơn cho các thiết kế sản phẩm không đạt tiêu chuẩn.

Đối với các nhóm mua sắm, việc liên lạc trực tiếp với nhà sản xuất ăng-ten cũng có thể đơn giản hóa việc làm rõ kỹ thuật, thử nghiệm mẫu, điều phối sản xuất và các thay đổi thiết kế tiếp theo.

Tại sao nên xem xét Qianmu để sản xuất ăng-ten tùy chỉnh?

Thiên Mục Communications tập trung vào nghiên cứu, phát triển và sản xuất ăng-ten truyền thông, bao gồm ăng-ten FPC, ăng-ten PCB, ăng-ten WiFi, ăng-ten Bluetooth, ăng-ten 5G, ăng-ten GPS và các giải pháp RF tùy chỉnh.

Đối với các ứng dụng khung ảnh kỹ thuật số, Qianmu cung cấp các thiết kế chuyên dụng thay vì chỉ dựa vào cấu hình ăng-ten chung chung. Khả năng sản xuất của nó hỗ trợ tùy chỉnh dựa trên kích thước sản phẩm, mô-đun giao tiếp, tần số hoạt động, vị trí lắp đặt, yêu cầu về đầu nối và thông số kỹ thuật của cáp.

Các thông số kỹ thuật sản phẩm được công bố của nhà sản xuất bao gồm tuân thủ RoHS và REACH, trong khi hỗ trợ chứng nhận CE và FCC có thể được cung cấp theo yêu cầu của dự án. Đối với các dự án OEM và ODM, người mua cũng có thể đánh giá mẫu trước khi chuyển sang sản xuất số lượng lớn.

Để biết thêm thông tin về khả năng ăng-ten của Qianmu, hãy khám pháGiải pháp sản xuất ăng-ten Thiên Mụchoặc xem lại chuyên dụngTrang sản phẩm Ăng-ten WiFi Khung ảnh kỹ thuật số.

Câu hỏi thường gặp

Kích thước và đầu nối ăng-ten có thể được tùy chỉnh không?

Đúng. Qianmu hỗ trợ tùy chỉnh kích thước ăng-ten, chiều dài cáp, thông số khuếch đại và loại đầu nối theo cấu trúc thiết bị, không gian cài đặt và giao diện mô-đun WiFi.

Ăng-ten có hỗ trợ cả WiFi 2,4 GHz và 5 GHz không?

Thông số kỹ thuật tiêu chuẩn hỗ trợ 2400–2500 MHz và 5150–5850 MHz. Cấu hình băng tần cụ thể có thể được thảo luận theo yêu cầu của ứng dụng và mô-đun không dây.

Cấu trúc ăng-ten nào có sẵn cho khung ảnh kỹ thuật số?

Các cấu trúc có sẵn bao gồm ăng-ten linh hoạt FPC, ăng-ten PCB SMT và ăng-ten thanh dính bên ngoài. Cấu trúc phù hợp phụ thuộc vào vỏ bọc, không gian sẵn có, phương pháp lắp đặt và thiết kế RF.

Những gì cần được kiểm tra trước khi đặt hàng số lượng lớn?

Các nhà sản xuất nên kiểm tra ăng-ten trong vỏ sản phẩm hoàn chỉnh và đánh giá độ ổn định không dây, khả năng truyền hình ảnh từ xa, độ tin cậy của kết nối và hiệu suất trong điều kiện vận hành thực tế. Điều này giúp xác định các vấn đề tích hợp trước khi sản xuất hàng loạt.

Ăng-ten có thể được sử dụng cho các sản phẩm màn hình kỹ thuật số thương mại không?

Đúng. Phạm vi ứng dụng bao gồm khung hiển thị thông minh thương mại, màn hình khách sạn và nhà khách, khung quảng cáo ở sảnh, sản phẩm trưng bày của công ty và các ứng dụng khung ảnh kỹ thuật số được kết nối khác.

Phần kết luận

Kết nối không dây đáng tin cậy là điều cần thiết cho các khung ảnh thông minh hiện đại phụ thuộc vào đồng bộ hóa đám mây và quản lý nội dung từ xa. Việc chọn ăng-ten dựa trên tần số, kết hợp RF, không gian lắp đặt, đầu nối, định tuyến cáp và hiệu suất thực tế của vỏ có thể giúp nhà sản xuất xây dựng một hệ thống không dây nhất quán hơn. Nếu bạn đang phát triển khung ảnh mới, thay thế ăng-ten hiện có hoặc lên kế hoạch sản xuất OEM/ODM,liên hệ với chúng tôiđể thảo luận về kích thước ăng-ten, yêu cầu tần số, cấu hình đầu nối, mẫu và nhu cầu sản xuất tùy chỉnh của bạn với nhóm kỹ thuật của Qianmu.
