Anten PIFA

Ăng-ten PIFA là gì

Ăng-ten PIFA, còn được gọi là ăng-ten F đảo ngược phẳng, là một trong những cấu trúc ăng-ten bức xạ tích hợp được sử dụng rộng rãi nhất trong các thiết bị điện tử tiêu dùng và thiết bị IoT. Chúng là các ăng-ten RF thu nhỏ, cấu hình thấp được thiết kế cho các ứng dụng kèm theo.

So với ăng-ten gốm thông thường, ăng-ten dây và ăng-ten PCB, ưu điểm chính là khả năng duy trì sự cộng hưởng ổn định trong vỏ kim loại, cấu trúc kín bằng nhựa và không gian bên trong hạn chế, có khả năng chống suy giảm che chắn mạnh.

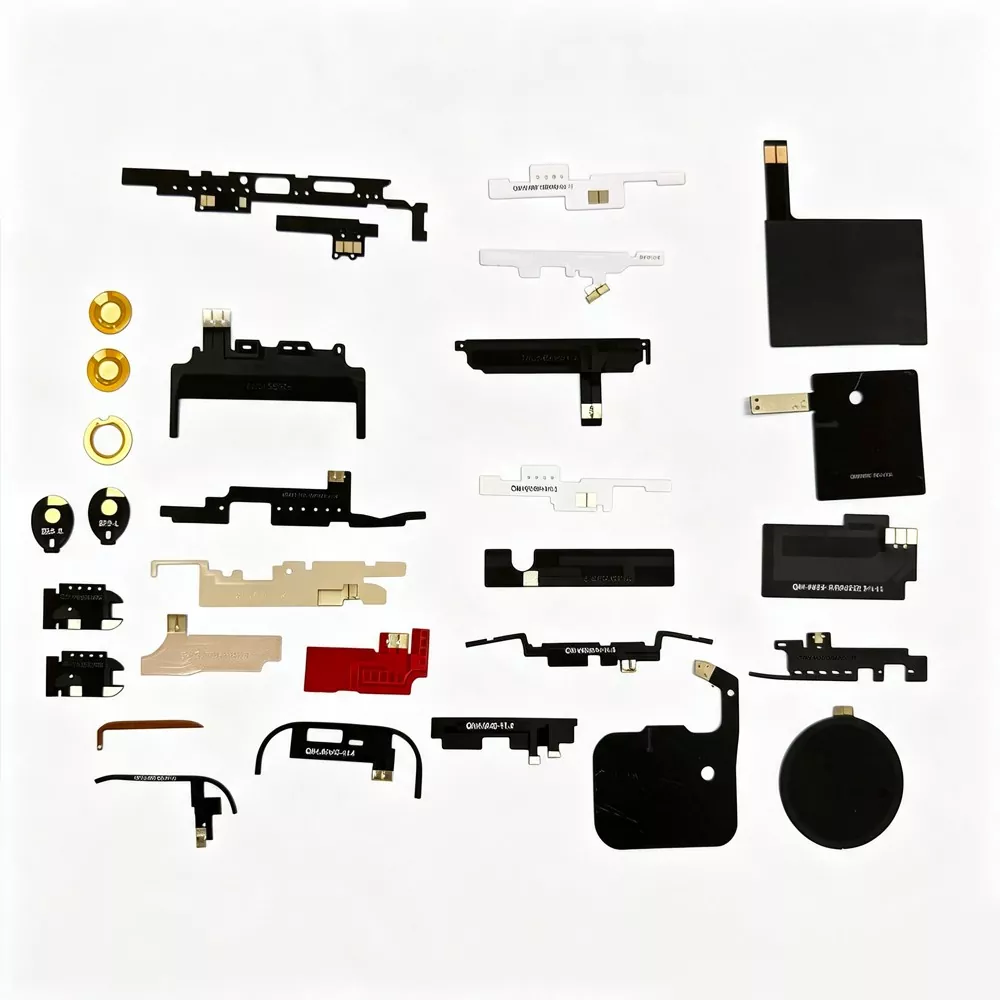

Các sản phẩm sản xuất hàng loạt của chúng tôi được chia thành hai cấu trúc chính:

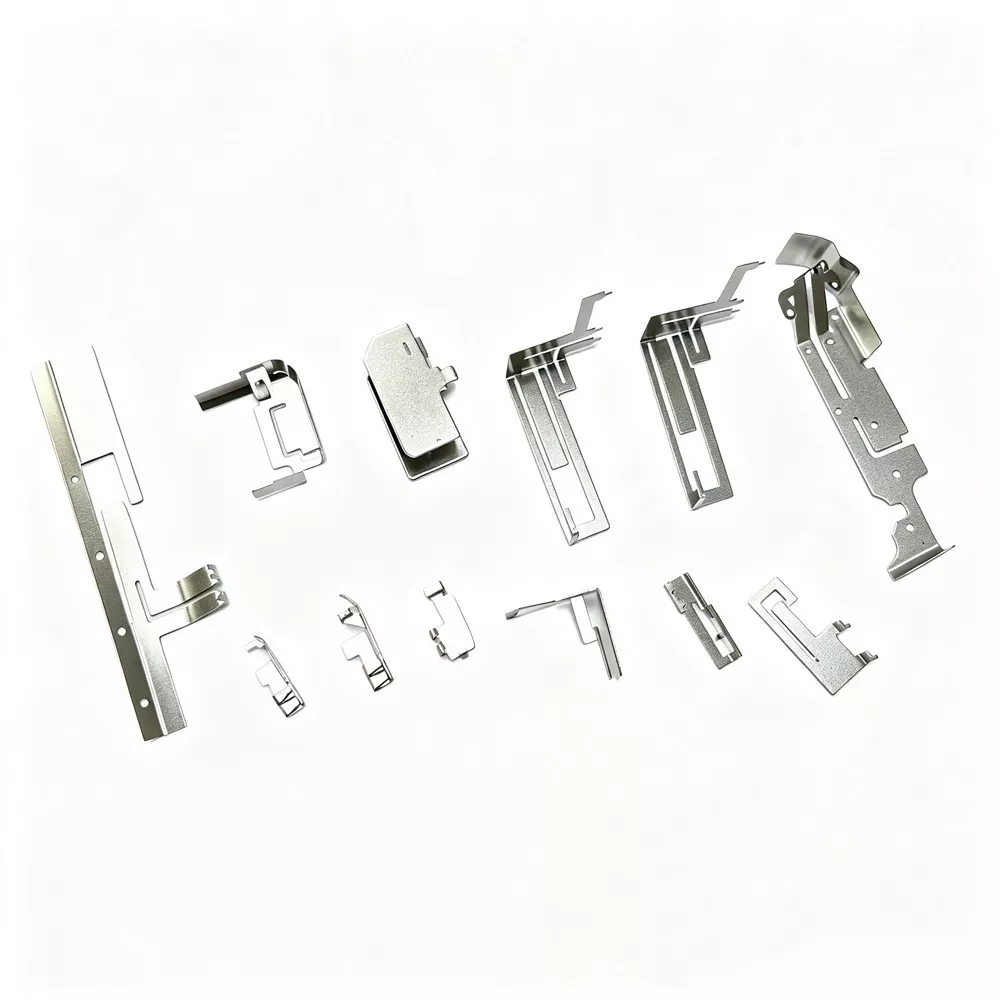

1. Anten PIFA lò xo

Lò xo bằng đồng thép không gỉ/phốt pho được hình thành bằng phương pháp dập nguyên khối, có độ cứng cao, khả năng đàn hồi tốt, chống sốc, thích hợp gắn trên xe, điều khiển công nghiệp, thiết bị thể thao, không bị lỏng hay oxy hóa khi tiếp xúc lâu dài, thích hợp cho sản xuất hàng loạt đạt tiêu chuẩn.

2. Ăng-ten PIFA linh hoạt FPC đơn

Với quy trình khắc bảng mạch linh hoạt FPC một lớp, nó nhẹ, mỏng, linh hoạt, có thể uốn cong và gắn vào tường, thích hợp cho các thiết bị siêu mỏng, cấu trúc không đều và thân máy nhỏ. Nó hiện là giải pháp ăng-ten tích hợp chủ đạo cho phần cứng thông minh.

Cách thức hoạt động của ăng-ten PIFA

Nhiều khách hàng lầm tưởng anten tích hợp chỉ là “miếng vá kim loại”. Trên thực tế, nó có cấu trúc cộng hưởng tần số vô tuyến rất nghiêm ngặt và nguyên lý có thể được xác minh đầy đủ bằng máy phân tích phổ, máy phân tích mạng và thử nghiệm buồng không phản xạ mà không cần đến lý thuyết khoảng trống.

1. Nguyên lý cộng hưởng mặt đất: Cấu trúc PIFA dựa vào khớp nối cánh tay bức xạ + mặt đất để tạo thành vòng cộng hưởng F ngược. So với ăng-ten thông thường, nó ít phụ thuộc vào mặt đất của bo mạch chính của thiết bị hơn và có tỷ lệ dung sai phù hợp tổng thể cao hơn.

2. Bức xạ cấu hình thấp: Ăng-ten cực thấp và được lắp đặt gần thân máy bay, có thể giảm sự suy giảm tín hiệu một cách hiệu quả do che chắn vỏ kim loại và giải quyết vấn đề giảm tín hiệu sau khi lắp thiết bị.

3. Lọc tiếng ồn: PIFA có các đặc tính lọc vốn có có thể lọc tiếng ồn tần số cao do CPU bo mạch chủ, nguồn điện và bộ nhớ tạo ra, giúp giảm đáng kể tiếng ồn xung quanh và cải thiện tỷ lệ tín hiệu trên nhiễu.

4. Cộng hưởng tương thích nhiều băng tần: Thông qua thiết kế kết hợp trở kháng, rãnh và định tuyến chính xác, một ăng-ten FPC PIFA duy nhất có thể chứa đồng thời nhiều băng tần bao gồm 2.4G, 5G, Bluetooth và LTE, tiết kiệm đáng kể không gian bên trong của thiết bị.

Thông số kỹ thuật chi tiết

Ưu điểm so với các sản phẩm ngang hàng

Ăng-ten thông thường trên thị trường thường có các vấn đề chung, bao gồm độ suy giảm vỏ cao, VSWR không ổn định, khả năng chống nhiễu kém và hiệu suất lô không nhất quán. Ăng-ten PIFA của chúng tôi mang lại những lợi thế rõ ràng:

· So với ăng-ten PCB thông thường: Ăng-ten PCB dễ bị ảnh hưởng bởi vỏ bọc. Ăng-ten làm giảm hơn 70% độ suy giảm vỏ.

· So sánh với anten gốm: Ăng-ten gốm rất mỏng manh và nhạy cảm với sự chênh lệch nhiệt độ, trong khi cấu trúc này mang lại khả năng chống sốc, chịu nhiệt tốt hơn và tốc độ truyền tổng thể cao hơn.

· So với ăng-ten FPC thông thường: Ăng-ten FPC thông thường thiếu cấu trúc cộng hưởng PIFA, dẫn đến hiện tượng lệch tín hiệu đáng kể. Giải pháp FPC duy nhất của chúng tôi cung cấp sự cộng hưởng chính xác và hiệu suất ổn định.

· So sánh với anten lò xo không tên: Ăng-ten lò xo thông thường thiếu khả năng kết hợp trở kháng, khiến hiệu suất tín hiệu không ổn định. Qianmu Communications thực hiện kiểm tra và hiệu chuẩn đầy đủ trước khi giao hàng.

Cách chọn ăng-ten PIFA chất lượng

1. Nhìn vào cấu trúc: Đối với thân máy kín khí, hãy chọn cấu trúc PIFA thay vì mù quáng sử dụng ăng-ten FPC/PCB thông thường;

2. Xem xét các tình huống ứng dụng: Đối với thiết bị rung, chọn ăng-ten PIFA lò xo; đối với thiết bị siêu mỏng, hãy chọn ăng-ten FPC PIFA.

3 Tìm kiếm tính nhất quán của lô: Hiệu chuẩn sản xuất hàng loạt tại nhà máy lớn, chênh lệch hiệu suất lô nhỏ, tỷ lệ sai sót sau bán hàng thấp;

4 Xem xét khả năng tùy chỉnh: Kích thước, hệ thống dây điện và kết hợp có thể được sửa đổi theo cấu trúc tổng thể của máy để phù hợp với các thiết kế ID sản phẩm khác nhau.

Câu hỏi thường gặp

Q1: Nó có thể được tùy chỉnh về kích thước và dải tần không?

Đ: Vâng. Công ty chúng tôi hỗ trợ kết hợp trở kháng tùy chỉnh, kích thước đầy đủ, toàn dải, cho ăng-ten PIFA lò xo và ăng-ten PIFA FPC đơn, đồng thời cung cấp tối ưu hóa sơ đồ miễn phí.

Câu hỏi 2: Tín hiệu của ăng-ten PIFA tốt hơn ăng-ten thông thường là gì?

Trả lời: Ưu điểm lớn nhất là nó có ít độ suy giảm hơn trong vỏ, có khả năng chống che chắn và nhiễu, đồng thời trải nghiệm thực tế trong toàn bộ môi trường máy tốt hơn nhiều so với ăng-ten thông thường.

Câu 3: Bạn có hỗ trợ xuất khẩu và bạn có thể cung cấp chứng chỉ không?

A: Xuất khẩu toàn cầu được hỗ trợ. CE, ROHS, FCC, báo cáo thử nghiệm, trình độ nhà máy có sẵn, đáp ứng đầy đủ các yêu cầu mua sắm B2B cho ngoại thương.
