Ăng-ten tiền xu

Ăng-ten đồng xu là một ăng-ten RF bên ngoài hình trụ nhỏ gọn có hình dạng giống nút bấm. Được thiết kế dưới dạng Ăng-ten băng tần kép 2,4 GHz 5,8 GHz, nó cung cấp giải pháp truyền không dây gọn nhẹ cho các thiết bị điện tử nhỏ sử dụng giao tiếp WiFi, Bluetooth và ZigBee.

Ăng-ten thanh cao su nút tự phát triển của Qianmu Communications áp dụng công nghệ ép phun và niêm phong một mảnh. Nó tích hợp một bộ phận cộng hưởng hoàn toàn bằng đồng và một lớp che chắn phản chiếu bằng kim loại ở phía dưới.

Được trang bị giao diện ren SMA tiêu chuẩn, Ăng-ten băng tần kép SMA này có thể được gắn và cố định trực tiếp vào vỏ thiết bị. So với ăng-ten thanh cao su thanh mảnh và ăng-ten PCB tích hợp, nó có cấu trúc nhỏ gọn, kín đáo với vỏ kín cho các ứng dụng trong nhà và ngoài trời.

Nó hoạt động như thế nào

Ăng-ten đồng xu sử dụng bộ tạo dao động đồng vòng hai lớp bên trong để truyền và thu RF băng tần kép. Đế hình nút kết hợp một lớp phản chiếu kim loại được thiết kế để giúp quản lý bức xạ tín hiệu và giảm ảnh hưởng của các linh kiện điện tử gần đó.

1. Thiết kế bộ dao động lớp:Lớp trên được thiết kế cho băng tần 2.4GHz được sử dụng bởi Bluetooth và ZigBee, trong khi lớp dưới hỗ trợ băng tần 5.8GHz được sử dụng bởi các thiết bị WiFi tương thích. VSWR toàn băng tần đã nêu là ≤1,35.

2. Quản lý che chắn và can thiệp cơ sở:Lớp phản chiếu kim loại phía dưới được thiết kế để giảm ảnh hưởng của nhiễu điện từ từ bo mạch chính, pin lithium và vỏ kim loại của thiết bị. Hiệu suất thực tế phụ thuộc vào môi trường cài đặt và yêu cầu thử nghiệm trên thiết bị hoàn thiện.

3. Vỏ kín và khả năng chịu nhiệt độ:Vỏ đúc phun một mảnh được thiết kế để bảo vệ môi trường. Phạm vi nhiệt độ hoạt động được nêu là -35°C đến +70°C. Độ ổn định tần số liên quan đến nhiệt độ phải được xác nhận trong các điều kiện thử nghiệm quy định.

4. Kết hợp trở kháng RF:Ăng-ten sử dụng trở kháng danh định 50Ω để hỗ trợ tích hợp RF và giảm sự không khớp trở kháng. Độ lợi, VSWR và hiệu suất bức xạ có thể được đánh giá thông qua thử nghiệm RF thích hợp.

Thiết bị và ứng dụng tương thích

1. Nhà thông minh:Là Ăng-ten cho các Thiết bị Nhà thông minh, nó có thể được sử dụng trong các cổng thông minh mini, ổ cắm WiFi, báo động cửa và cửa sổ cũng như điều khiển từ xa Bluetooth. Cấu trúc nhỏ gọn của nó giúp kết nối không dây trong các thiết bị có không gian lắp đặt hạn chế.

2. Internet vạn vật công nghiệp:Ăng-ten cảm biến không dây này có thể được xem xét cho các thiết bị đầu cuối nhiệt độ và độ ẩm thu nhỏ, các nút theo dõi tài sản kho và mô-đun truyền dữ liệu không dây. Nó cũng liên quan đến các ứng dụng Ăng-ten dành cho Thiết bị IoT trong đó dải tần và điều kiện lắp đặt phù hợp với yêu cầu hệ thống.

3. Điện tử cầm tay:Là Ăng-ten nhỏ gọn dành cho thiết bị di động, nó có thể được sử dụng trong thiết bị quét cầm tay, máy dò di động và loa Bluetooth mini. Bố cục thiết bị và hiệu suất RF phải được đánh giá trước khi tích hợp lần cuối.

4. Thiết bị bảo mật:Ăng-ten dành cho thiết bị bảo mật không dây này có thể phù hợp với các camera không dây nhỏ và hệ thống kiểm soát truy cập. Đối với các hệ thống nhập dựa trên Bluetooth tương thích, nó có thể đóng vai trò là Ăng-ten kiểm soát truy cập Bluetooth.

5. Phụ kiện RF:Các phụ kiện tùy chọn bao gồm cáp trung chuyển SMA-to-IPEX và các thành phần kết nối RF tương thích khác. Lựa chọn đầu nối phải được xác nhận dựa trên mô-đun không dây và giao diện thiết bị.

Tính năng sản phẩm cốt lõi

Qianmu Communications cung cấp các tùy chọn ăng-ten xu cho các thiết bị không dây nhỏ gọn, với thông số kỹ thuật và cấu hình giao diện được chọn theo yêu cầu ứng dụng.

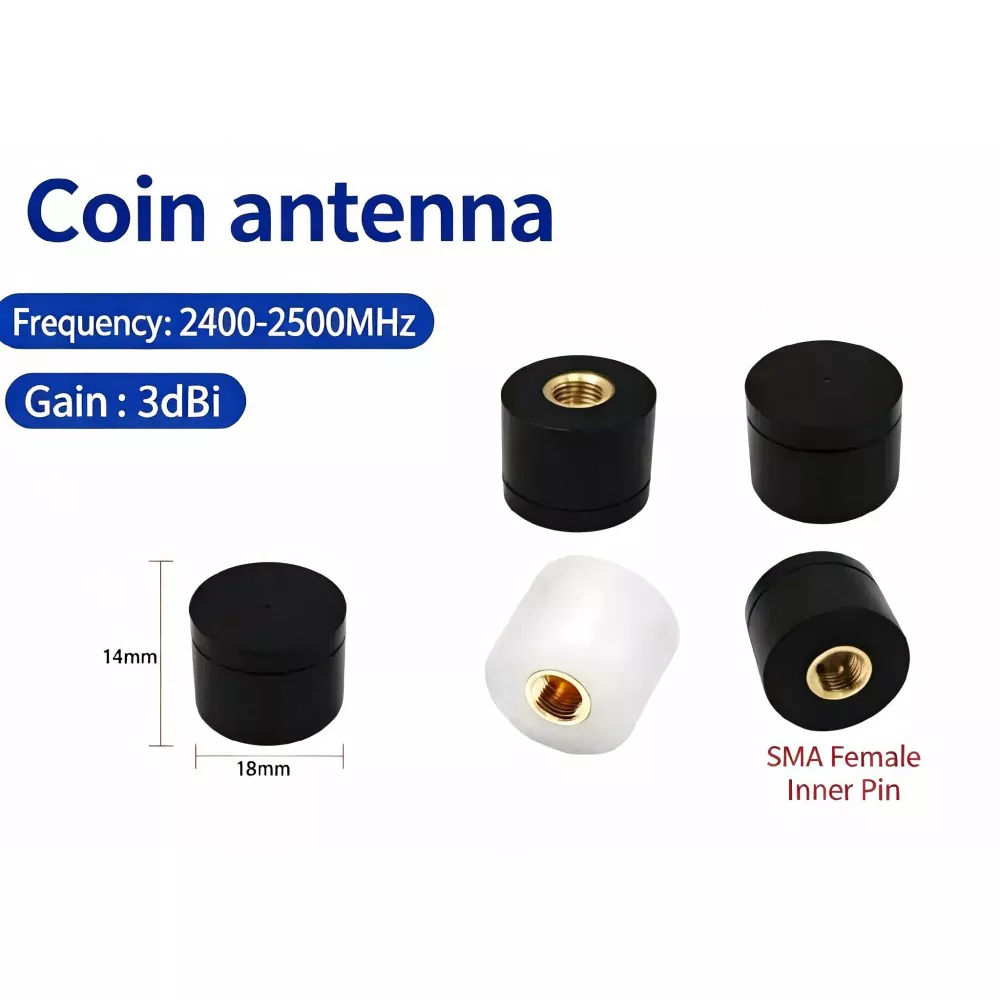

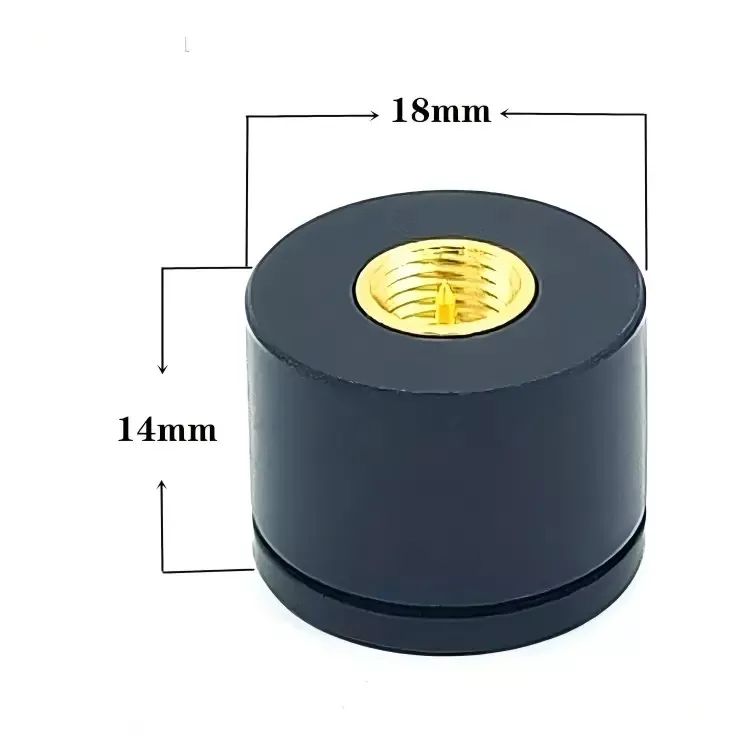

1. Cấu trúc hình nút nhỏ gọn:Có sẵn đường kính đáy 15mm và 18mm, với chiều cao 14mm. Dấu chân nhỏ hỗ trợ cài đặt ở nơi không gian ăng-ten bên ngoài bị hạn chế.

2. Hoạt động băng tần kép:Ăng-ten WiFi mini này hỗ trợ dải tần số 2,4 GHz và 5,8 GHz được chỉ định. Tùy thuộc vào cấu hình thiết bị, ăng-ten có thể được sử dụng trong các ứng dụng WiFi, Bluetooth và ZigBee tương thích. Xác nhận các yêu cầu tần số theo giao thức cụ thể trước khi lựa chọn.

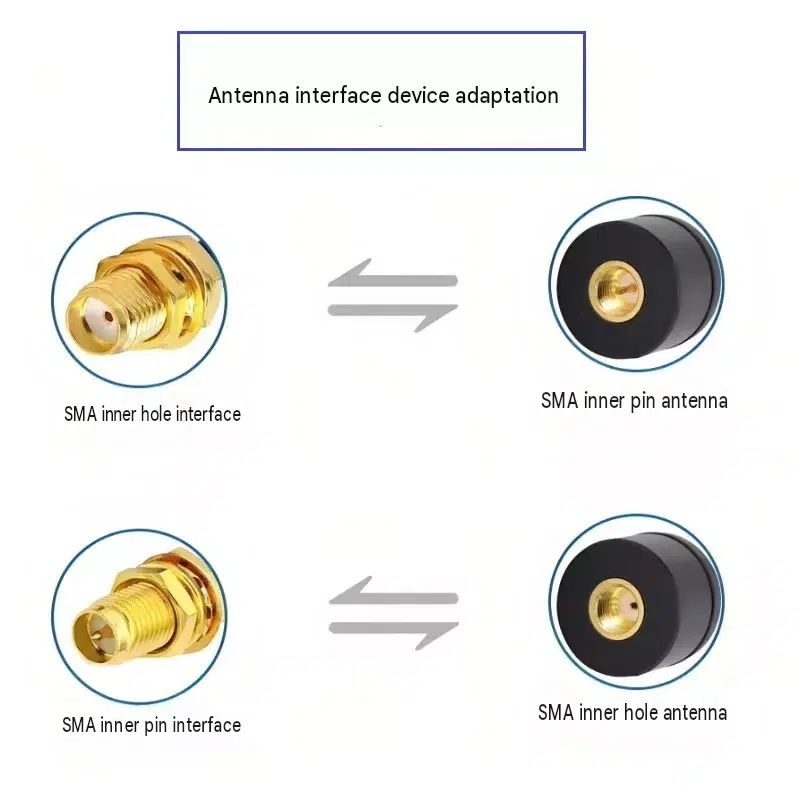

3. Tùy chọn giao diện:Cấu hình tiêu chuẩn bao gồm giao diện SMA với các cách sắp xếp tiếp điểm khác nhau. Các phụ kiện tương thích có thể bao gồm các đầu nối hàn và cáp cấp IPEX thế hệ thứ nhất hoặc thế hệ thứ tư, tùy thuộc vào cấu hình đã chọn.

4. Bảo vệ môi trường:Vỏ được xếp hạng IP54 được thiết kế để bảo vệ chống lại sự xâm nhập của bụi và nước bắn. Tùy chọn nhà ở màu đen và trắng có sẵn theo yêu cầu chứng khoán và đặt hàng.

5. Tùy chỉnh:Các tùy chọn Ăng-ten SMA tùy chỉnh có thể bao gồm điều chỉnh kích thước, in logo vỏ và cấu hình đầu nối RF. Tình trạng sẵn có trong kho, thời gian giao hàng mẫu và giá cả theo số lượng phải được xác nhận cho mỗi đơn hàng.

Thông số kỹ thuật

Ví dụ ứng dụng

1. Thiết bị nhà thông minh:Một ăng-ten nhỏ gọn có thể được lắp đặt trên thiết bị báo động cửa hoặc cửa sổ WiFi ở những nơi có không gian nhà ở hạn chế. Phạm vi kết nối cuối cùng phụ thuộc vào vị trí ăng-ten, tường, nhiễu và cấu hình RF của thiết bị.

2. Thiết bị đầu cuối cảm biến công nghiệp:Ăng-ten cảm biến không dây có thể được sử dụng với thiết bị theo dõi nhiệt độ và độ ẩm. Đối với các thiết bị có vỏ bằng kim loại, cần đánh giá vị trí ăng-ten và cấu trúc mặt đất xung quanh để xác định ảnh hưởng của chúng đến hiệu suất RF.

3. Thiết bị kiểm soát truy cập ngoài trời:Ăng-ten gắn bên ngoài có thể hỗ trợ các thiết bị kiểm soát truy cập Bluetooth tương thích. Vỏ bọc, vòng đệm đầu nối và cách bố trí lắp đặt phải được kiểm tra theo các điều kiện môi trường yêu cầu.

4. Thiết bị cầm tay:Ăng-ten mini dành cho thiết bị cầm tay này có thể được xem xét cho máy quét mã vạch không dây và các thiết bị điện tử cầm tay khác yêu cầu ăng-ten bên ngoài nhỏ gọn. Độ ổn định của kết nối phải được xác nhận trong môi trường hoạt động dự định.

Hướng dẫn lựa chọn và đặt hàng

1. Lựa chọn tần số:Đối với các thiết bị sử dụng cấu hình WiFi và Bluetooth tương thích, hãy đánh giá model băng tần kép 2,4 GHz và 5,8 GHz. Đối với các ứng dụng chỉ có Bluetooth, cấu hình băng tần đơn 2,4 GHz có thể được xem xét nếu có.

2. Môi trường cài đặt:Đối với các thiết bị có vỏ kim loại, hãy xem lại vị trí lắp đặt, khoảng hở và cách bố trí nối đất của ăng-ten. Đế phản chiếu không loại bỏ nhu cầu kiểm tra RF trong vỏ bọc cuối cùng.

3. Lựa chọn kích thước:Hãy xem xét phiên bản có đường kính 15mm khi không gian lắp đặt bị hạn chế. Phiên bản 18mm có thể được xem xét khi không gian sẵn có và các đặc tính RF yêu cầu hỗ trợ nó; xác nhận hiệu suất thay vì cho rằng mô hình lớn hơn luôn mang lại mức tăng cao hơn.

4. Yêu cầu về giao diện và xuất khẩu:Xác nhận xem thiết bị có yêu cầu giao diện SMA bên trong hoặc lỗ bên trong hay không. Cáp bộ chuyển đổi IPEX, cấu hình đầu nối và bao bì xuất khẩu trung tính có thể được thảo luận khi chuẩn bị đơn đặt hàng.

Câu hỏi thường gặp

1. Ăng-ten này có thể được sử dụng với các thiết bị có vỏ kim loại không?

Nó có thể phù hợp với các thiết bị có vỏ kim loại, nhưng hiệu suất phụ thuộc vào vị trí lắp đặt, khoảng trống, cấu trúc mặt đất và thiết kế vỏ của ăng-ten. Đế phản chiếu nhằm mục đích giúp quản lý sự tương tác với các cấu trúc gần đó. Khuyến khích thử nghiệm trên thiết bị đã hoàn thiện.

2. Giao diện SMA có thể đổi thành IPEX không?

Cáp trung chuyển tương thích và cấu hình giao diện có thể có sẵn, bao gồm cả các thế hệ IPEX được chỉ định. Vui lòng xác nhận loại đầu nối, chiều dài cáp và cách sắp xếp lắp đặt cần thiết trước khi đặt hàng.

3. Có thể cung cấp báo cáo thử nghiệm trong phòng thí nghiệm không?

Tài liệu kiểm tra RF có thể có sẵn cho các cấu hình sản phẩm hiện hành. Xác nhận các báo cáo có sẵn, thông số đo được và điều kiện thử nghiệm với Qianmu Communications trước khi đặt hàng.

4. Ăng-ten băng tần kép 2,4 GHz 5,8 GHz này có phù hợp với thiết bị WiFi và Bluetooth không?

Dải tần số được chỉ định bao gồm hoạt động 2,4 GHz và 5,8 GHz. Khả năng tương thích tùy thuộc vào giao thức không dây của thiết bị, dải tần, đầu nối và thiết kế RF được yêu cầu. Đối với các thiết bị ZigBee hoạt động ở tần số 2,4 GHz, hãy xác nhận cấu hình phù hợp và xác thực hiệu suất trong sản phẩm cuối cùng.

5. Có thể tùy chỉnh đầu nối hoặc cấu hình cáp không?

Cấu hình Ăng-ten SMA tùy chỉnh có thể có sẵn cho các giao diện thiết bị và yêu cầu cài đặt khác nhau. Cung cấp loại đầu nối, chiều dài cáp, dải tần và ứng dụng mục tiêu để có thể đánh giá cấu hình được yêu cầu.

6. Ăng-ten này có thể được sử dụng trong cảm biến thông minh và thiết bị cầm tay không?

Nó có thể phù hợp với Ăng-ten WiFi cho các ứng dụng Cảm biến thông minh và các sản phẩm không dây nhỏ gọn khác khi dải tần và đặc tính RF đáp ứng yêu cầu của thiết bị. Đối với thiết bị di động, hãy đánh giá không gian lắp đặt sẵn có, vật liệu vỏ và vị trí ăng-ten trước khi hoàn thiện thiết kế.
