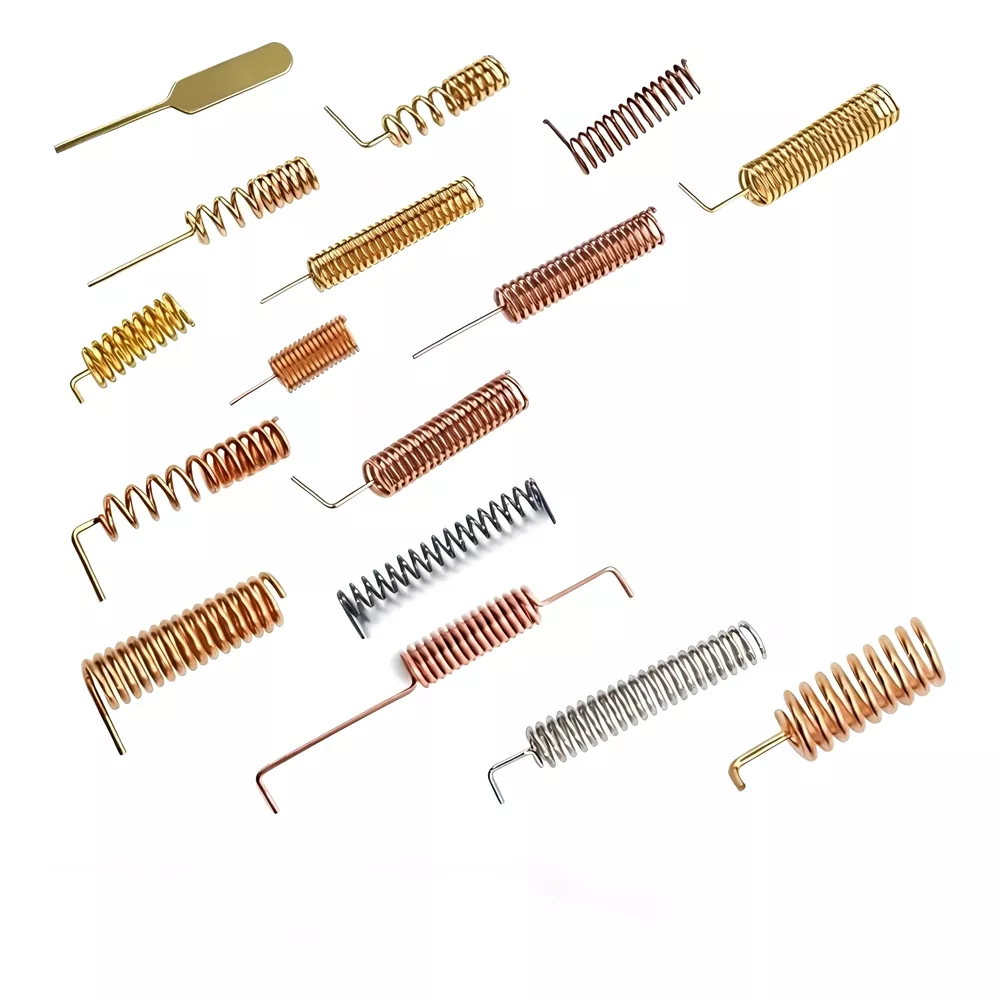

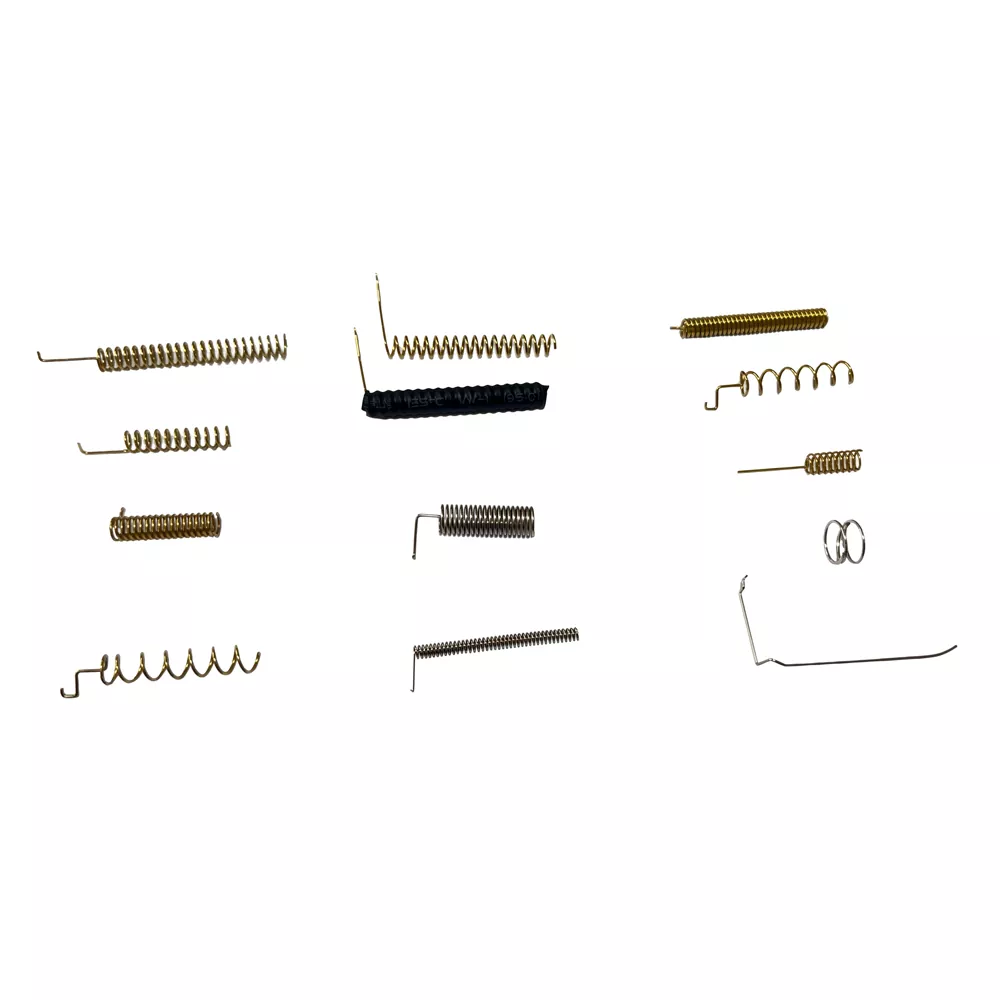

Anten lò xo
Là Nhà cung cấp chuyên nghiệp, Qianmu Communications cung cấp các dịch vụ ăng-ten lò xo xoắn ốc có độ chính xác cao tùy chỉnh. Được làm từ vật liệu cao cấp. Thép carbon mạ niken Được làm bằng đồng phốt-pho, nó có khả năng dẫn điện và chống ăn mòn đặc biệt. Chúng tôi đáng tin cậy. Nhà sản xuất Trung Quốc Chúng tôi cung cấp giải pháp toàn diện, từ tạo nguyên mẫu đến sản xuất hàng loạt, được sử dụng rộng rãi trong IoT, điều khiển từ xa và mô-đun giao tiếp không dây.
Ăng-ten lò xo (còn được gọi là ăng-ten xoắn ốc) là cấu trúc ăng-ten trong đó dây dẫn kim loại được quấn thành hình lò xo xoắn ốc, sử dụng dây dẫn kim loại có cấu hình xoắn ốc làm phương tiện truyền tín hiệu. Nó có thiết kế trở kháng 50 ohm và bao gồm ba thành phần chính: dây đồng bên trong (dùng để truyền và nhận tín hiệu), dây bảo vệ bên ngoài (được thiết kế để chặn nhiễu điện từ bên ngoài) và lớp cách điện bên ngoài (chống lại tác động của điện dung và điện cảm bên ngoài). Cùng với nhau, các thành phần này tạo thành một hệ thống khép kín với hiệu suất chống nhiễu mạnh mẽ.
Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến, một doanh nghiệp chuyên nghiệp chuyên về R&D, sản xuất và bán ăng-ten sản phẩm truyền thông, đã tham gia sâu vào lĩnh vực ăng-ten trong nhiều năm và cam kết cung cấp cho khách hàng toàn cầu các giải pháp ăng-ten lò xo chất lượng cao.

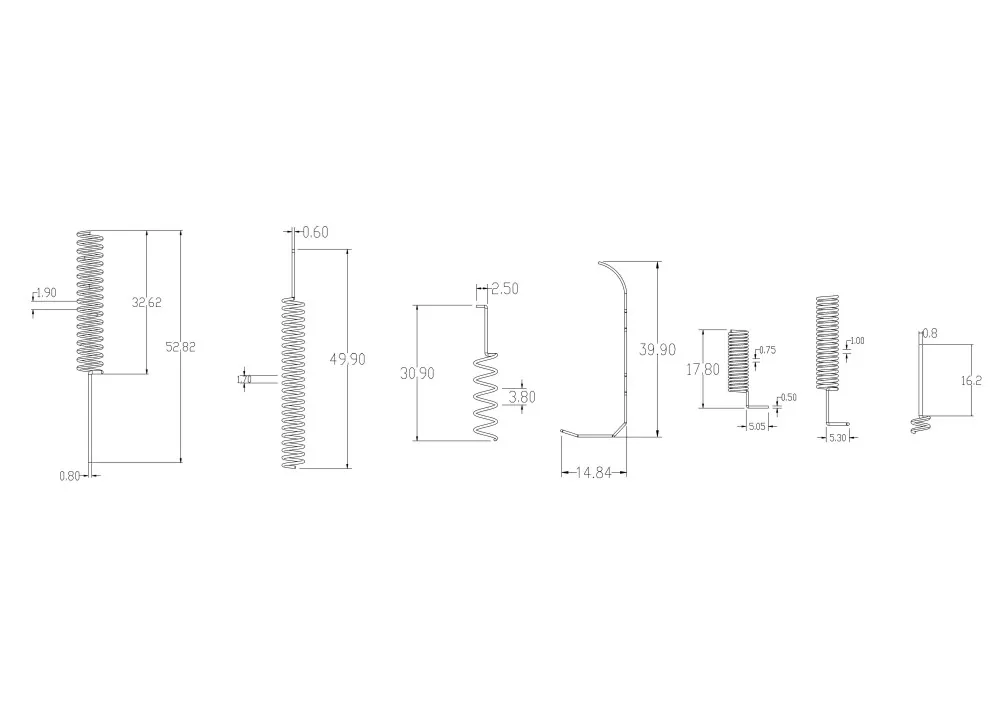

Thông số kỹ thuật
Ăng-ten lò xo Giao tiếp Qianmu bao phủ nhiều dải tần từ tần số thấp đến cao, đáp ứng yêu cầu của các tình huống ứng dụng khác nhau. Các thông số kỹ thuật chính như sau:
|
Mục tham số |
Phạm vi đặc điểm kỹ thuật |
|
Dải tần số |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2.4GHz / GSM 824-2170 MHz |
|
Nhận được |
0,8dBi ~ 3,5dBi |
|
Trở kháng |
50Omega |
|
VSWR |
1,5 ~ 1,8 |
|
Phân cực |
Phân cực dọc / Phân cực tròn |
|
Mẫu bức xạ |
Đa hướng |
|
Công suất điện |
Tối đa 50W |
|
Nhiệt độ hoạt động |
-40oC ~ +85oC |
|
Hiệu suất anten |
35~80% (Tùy thuộc vào môi trường cài đặt) |
|
Vật liệu |
Đồng, mạ vàng, mạ niken, v.v. |
Thiết bị áp dụng
Ăng-ten lò xo liên lạc Qianmu được sử dụng rộng rãi trong các thiết bị và tình huống sau:

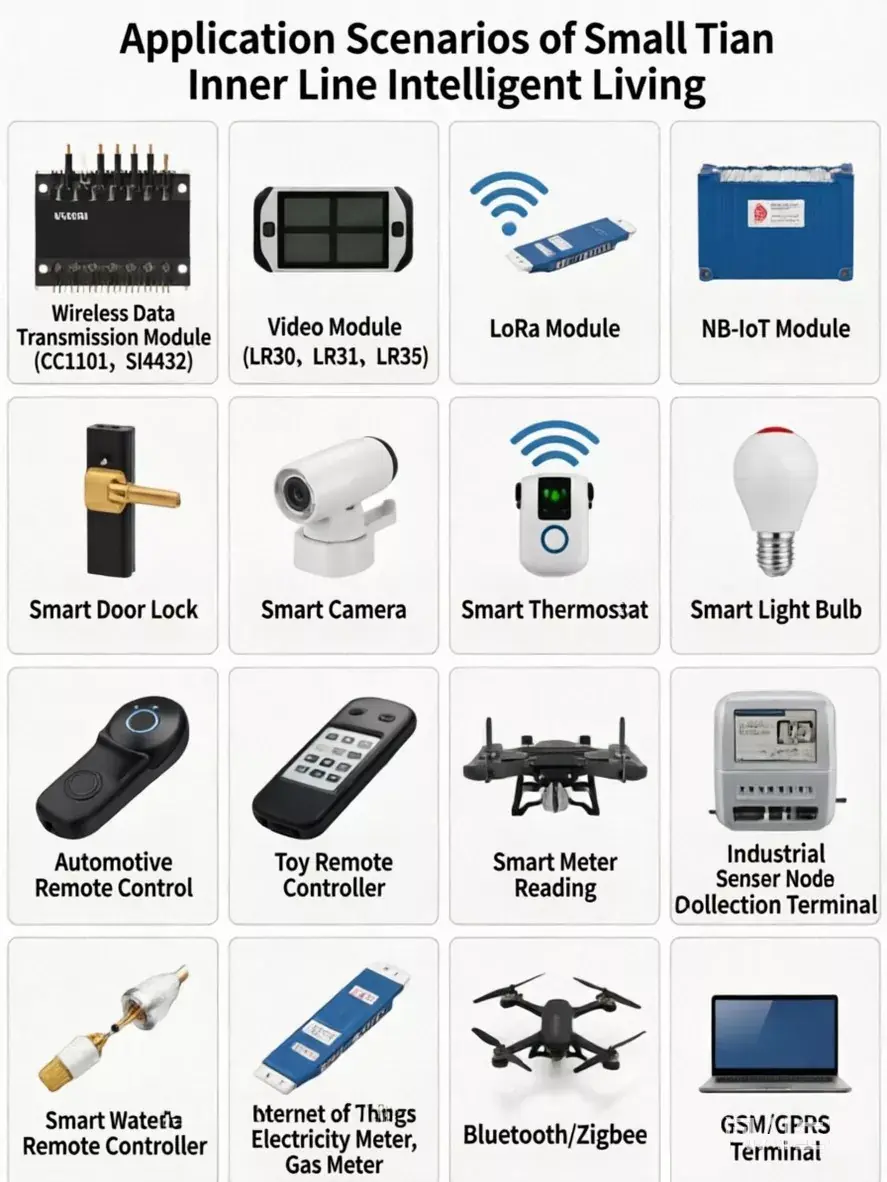

Mô-đun truyền dữ liệu không dây: CC1101, Si4432 và các mô-đun RF không dây khác
Mô-đun LoRa: LR30, LR31, LR36 và các mô-đun giao tiếp LoRa khác
Mô-đun NB-IoT: Thiết bị đầu cuối giao tiếp không dây NB-IoT
Thiết bị nhà thông minh: Khóa cửa thông minh, camera thông minh, bộ điều nhiệt thông minh, bóng đèn thông minh, v.v.
Thiết bị điều khiển từ xa không dây: Chìa khóa từ xa ô tô, điều khiển từ xa đồ chơi, điều khiển từ xa công nghiệp, v.v.
Thiết bị đầu cuối IoT: Nút cảm biến IoT, thiết bị đầu cuối thu thập dữ liệu
Đo sáng thông minh: Đồng hồ đo nước, đồng hồ điện, đồng hồ gas thông minh
Mô-đun Bluetooth/Zigbee: Giao tiếp không dây Bluetooth, thiết bị mạng Zigbee
Đo từ xa bằng máy bay không người lái: Liên kết dữ liệu cho máy bay không người lái nhỏ
Thiết bị GSM/GPRS: Modem GSM, hệ thống giám sát từ xa
So sánh với các sản phẩm cạnh tranh
|
Mục so sánh |
Ăng-ten lò xo truyền thông Qianmu |
Anten PCB |
Ăng-ten thanh bên ngoài |
|
Nhận được |
0,8 ~ 3,5 dBi |
2~6 dBi |
Tương đối cao |
|
Hiệu suất đa hướng |
★★★★★ Tuyệt vời |
★★☆ Tính định hướng mạnh mẽ |
★★★★ Tốt |
|
Kích cỡ |
★★★★ Nhỏ gọn |
★★★★★ Siêu nhỏ |
★★☆ Lớn |
|
Khả năng chống nhiễu |
★★★★★ Mạnh mẽ |
★★★ Trung bình |
★★★★ Tương đối mạnh |
|
Cài đặt linh hoạt |
★★★★★ Cực kỳ linh hoạt |
★★★ Chỉ sửa trên PCB |
★★★ Yêu cầu cài đặt bên ngoài |
|
Trị giá |
★★★★ Vừa phải |
★★★★★ Thấp |
★★☆ Tương đối cao |
|
Sửa đổi thiết kế |
★★★★ Linh hoạt |
★★☆ Yêu cầu làm lại PCB |
★★★ Bình thường |
Ăng-ten lò xo Qianmu Communications tạo ra sự cân bằng tối ưu giữa vùng phủ sóng đa hướng, khả năng chống nhiễu, tính linh hoạt trong lắp đặt và chi phí tổng thể, khiến nó trở thành lựa chọn ăng-ten tích hợp lý tưởng cho các thiết bị liên lạc không dây và IoT.
Hướng dẫn cài đặt

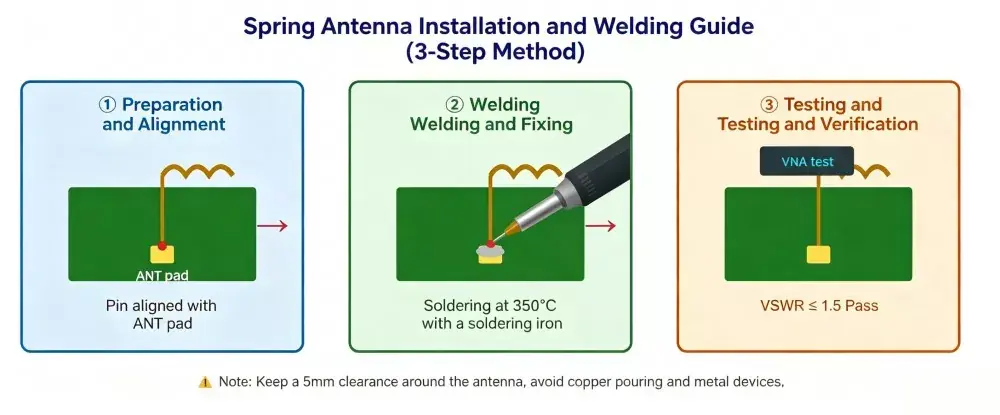

Bước 1: Chuẩn bị hàn
Căn chỉnh chốt (thường là chốt đơn hoặc miếng hàn) ở cuối Anten lò xo với miếng hàn ANT dành riêng trên PCB. Miếng hàn phải được kết nối với đường cấp RF, chẳng hạn như đường microstrip 50 ohm hoặc ống dẫn sóng coplanar, để đảm bảo truyền tín hiệu thích hợp.
Bước 2: Hàn và sửa chữa
Uốn cong phần hình móc câu và nối nó với chân ANT của mô-đun không dây, sau đó hoàn tất quá trình hàn một cách an toàn. Nên hàn nóng chảy lại vì nó tương thích với các quy trình lắp ráp gắn trên bề mặt tiêu chuẩn.
Bước 3: Kiểm tra và thử nghiệm

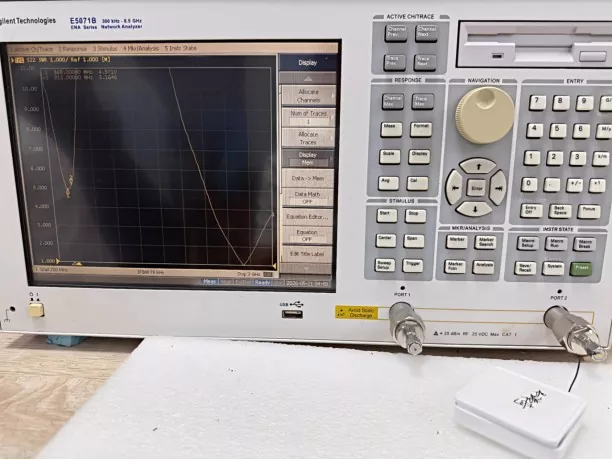

Sau khi hàn, sử dụng máy phân tích mạng vectơ để đo tỷ lệ sóng đứng điện áp (VSWR) và xác minh rằng hiệu suất RF đáp ứng các thông số kỹ thuật cần thiết.
Ghi chú
1. Duy trì vùng giải phóng mặt bằng: Tránh định tuyến dây và đặt các bộ phận kim loại trong bán kính 5 mm tính từ ăng-ten; không che pin hoặc nắp che chắn cách đáy trong phạm vi 10 mm trở lên.
2. Đường truyền 50Ω: Kết nối trực tiếp chip RF thông qua một microstrip trên cùng một lớp hoặc một đường dây ở lớp bên trong; sử dụng vát 45° ở các góc để tránh thay đổi trở kháng đột ngột.
3. Tránh xa kim loại: Khi sử dụng ăng-ten lò xo, bước đầu tiên là đảm bảo rằng ăng-ten cách xa các vật liệu kim loại, bao gồm mặt đất trên bảng mạch, dấu vết dây điện, pin, màn hình, vỏ kim loại, v.v.
4. Hướng hàn nhất quán: Trong sản xuất hàng loạt, điều cần thiết là phải đảm bảo rằng hướng hàn của ăng-ten phù hợp với hướng hàn do nhà sản xuất ăng-ten chỉ định tại thời điểm lựa chọn.
5. Điều chỉnh và lề: Nếu môi trường điện từ của toàn bộ thiết bị vỏ nhựa phức tạp, mạng π có thể được đặt trước ở đầu RF và tần số cộng hưởng có thể được tinh chỉnh bằng cách sử dụng tụ điện có thể điều chỉnh trong khoảng từ 3 pF đến 6,8 pF.
Làm thế nào để chọn một ăng-ten lò xo?
|
Các bước lựa chọn |
Những điểm chính |
Chi tiết |
|
1. Xác nhận tần suất hoạt động |
Chọn ăng-ten theo giao thức truyền thông và băng tần |
Các dải tần phổ biến: • 315 MHz: Thiết bị điều khiển từ xa truyền thống • 433 MHz: LoRa, đồng hồ thông minh, điều khiển từ xa công nghiệp • 470/490 MHz: Thiết bị IoT công nghiệp • 868/915 MHz: Băng tần ISM cho Châu Âu và Bắc Mỹ • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Băng tần GSM: Mô-đun truyền thông di động |
|
2. Đánh giá yêu cầu đạt được |
Độ lợi phù hợp với khoảng cách truyền |
•Khoảng cách ngắn (<100m): 0,8~2 dBi • Khoảng cách trung bình (100-500m): 2~3 dBi • Khoảng cách dài (>500m): Trên 3 dBi |
|
3. Kiểm tra không gian cài đặt |
Phù hợp với kích thước và cấu trúc với PCB |
1. Đo không gian bên trong của thiết bị để chọn chiều dài và đường kính phù hợp. 2. Ăng-ten dạng cong có sẵn để gắn PCB ở cạnh trong những không gian có không gian hạn chế. |
|
4. Đánh giá môi trường ứng dụng |
Bảo vệ chống nhiễu và chống ăn mòn |
1. Thiết bị có vỏ bọc kim loại: Nên sử dụng ăng-ten phân cực tròn. 2. Môi trường ẩm ướt/ngoài trời: Mạ bạc/vàng để chống oxy hóa. |
|
5. Chọn nhà cung cấp đáng tin cậy |
Dịch vụ sản xuất tùy chỉnh một cửa |
Qianmu Communications là nhà sản xuất và cung cấp ăng-ten chuyên nghiệp, hỗ trợ OEM & ODM, cung cấp dịch vụ đầy đủ bao gồm thiết kế ăng-ten, lấy mẫu và sản xuất hàng loạt. |
Câu hỏi thường gặp
Câu hỏi 1: Cái nào tốt hơn, ăng-ten lò xo hay ăng-ten PCB?
Trả lời: Sự lựa chọn phụ thuộc vào yêu cầu ứng dụng cụ thể. Giải pháp Ăng-ten lò xo phù hợp cho các ứng dụng yêu cầu truyền dẫn đường dài (>100 mét), phủ sóng đa hướng và hướng lắp đặt linh hoạt, trong khi ăng-ten PCB phù hợp hơn với các thiết bị nhỏ gọn có giới hạn nghiêm ngặt về kích thước và chi phí. Qianmu Communications cung cấp cả giải pháp và đưa ra các đề xuất chuyên nghiệp dựa trên các nhu cầu khác nhau của dự án.
Câu hỏi 2: Có phải mức tăng cao hơn luôn có nghĩa là hiệu suất ăng-ten tốt hơn không?
Đáp: Không nhất thiết. Mức tăng cao hơn thường cải thiện nồng độ tín hiệu nhưng có thể làm giảm phạm vi phủ sóng theo một số hướng nhất định. Lựa chọn tối ưu nên xem xét khoảng cách truyền, yêu cầu phủ sóng và môi trường ứng dụng. Qianmu Communications cung cấp cho sản phẩm các tùy chọn khuếch đại khác nhau từ 0,8 đến 3,5 dBi.
Câu 3: Ăng-ten có thể được tùy chỉnh không?
Đ: Vâng. Qianmu Communications cung cấp các dịch vụ tùy chỉnh OEM/ODM, bao gồm điều chỉnh tần số, sửa đổi kích thước, lựa chọn vật liệu và tùy chỉnh góc uốn để đáp ứng các yêu cầu ứng dụng khác nhau.
Q4: Phạm vi nhiệt độ hoạt động là gì?
Trả lời: Các sản phẩm của Qianmu Communications hoạt động đáng tin cậy từ -40oC đến +85oC, đáp ứng yêu cầu của hầu hết các ứng dụng công nghiệp và tiêu dùng.
Câu 5: Có cần phải kết hợp trở kháng không?
Đ: Vâng. Trở kháng tiêu chuẩn là 50Ω và các ứng dụng thực tế có thể yêu cầu các thành phần phù hợp giữa ăng-ten và cổng máy phát RF để đạt được hiệu suất tối ưu. Qianmu Communications cung cấp hỗ trợ kỹ thuật cho việc kết nối và gỡ lỗi ăng-ten.
Câu 6: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?
Trả lời: Qianmu Communications hỗ trợ số lượng đặt hàng linh hoạt, từ mẫu nguyên mẫu và lô nhỏ đến sản xuất quy mô lớn. Để biết các yêu cầu chi tiết về MOQ, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.
