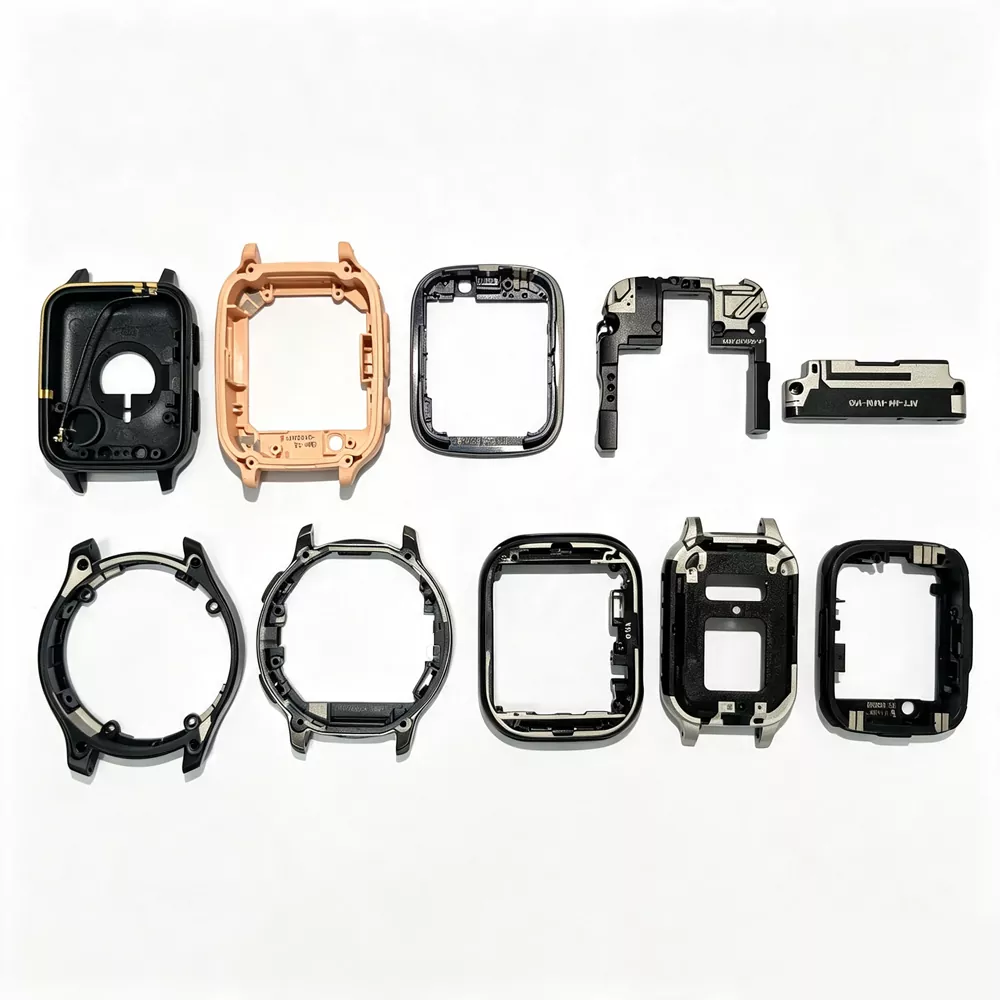

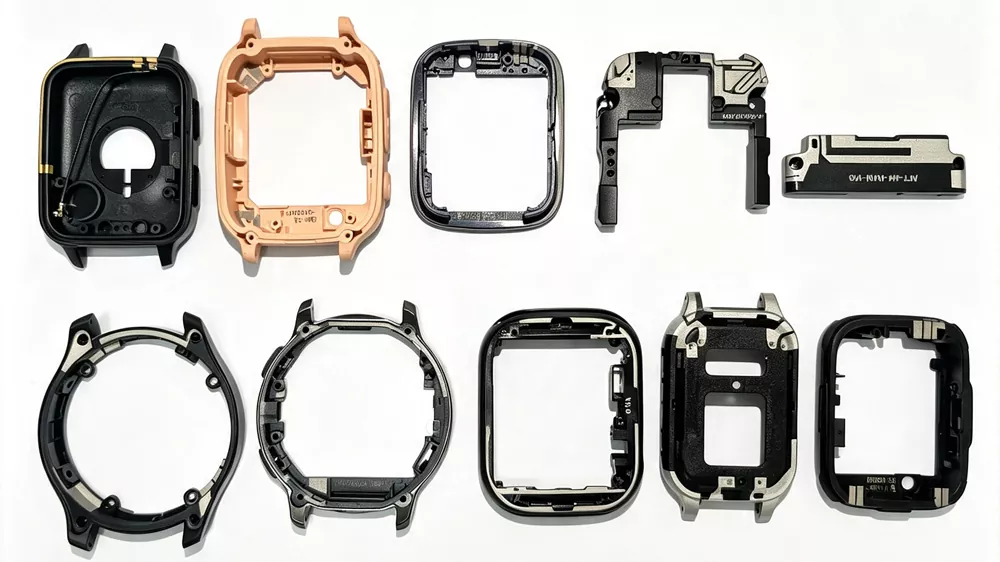

Anten LDS

Ăng-ten LDS (Ăng-ten cấu trúc trực tiếp bằng laser) là cấu trúc RF dựa trên 3D-MID được sản xuất bằng cách áp dụng kích hoạt laser trên đế nhựa đúc phun, sau đó là mạ hóa học chọn lọc để tạo thành dấu vết ăng-ten dẫn điện.

Quá trình này cho phép xác định trực tiếp các mẫu dẫn điện trên các bộ phận vỏ ba chiều, trong đó hình dạng ăng-ten được nhúng vào cấu trúc cơ học thay vì được lắp ráp thành một bộ phận RF riêng biệt.

Không giống như ăng-ten kim loại tấm hoặc dán tem thông thường yêu cầu lắp rời bên trong thiết bị, Ăng-ten LDS tích hợp cấu trúc bức xạ vào vỏ hoặc khung nhựa bên trong, cho phép đường dẫn ăng-ten đi theo hình học 3D phức tạp trong khi vẫn duy trì các đặc tính điện xác định.

Từ góc độ hệ thống, công nghệ LDS thuộc về 3D-MID (Thiết bị kết nối đúc ba chiều), trong đó một thành phần đúc duy nhất có thể kết hợp các chức năng cấu trúc, dẫn điện và vỏ thông qua quá trình kim loại hóa có chọn lọc các bề mặt được kích hoạt bằng laser.

Nguyên tắc làm việc

Quy trình sản xuất ăng-ten LDS có thể được chia thành bốn bước cốt lõi:

Bước 1 - Đúc phun: Sử dụng nhựa chức năng dành riêng cho LDS (chứa các chất phụ gia hỗn hợp hữu cơ-kim loại đặc biệt), khung hoặc vỏ nhựa ba chiều được sản xuất thông qua ép phun.

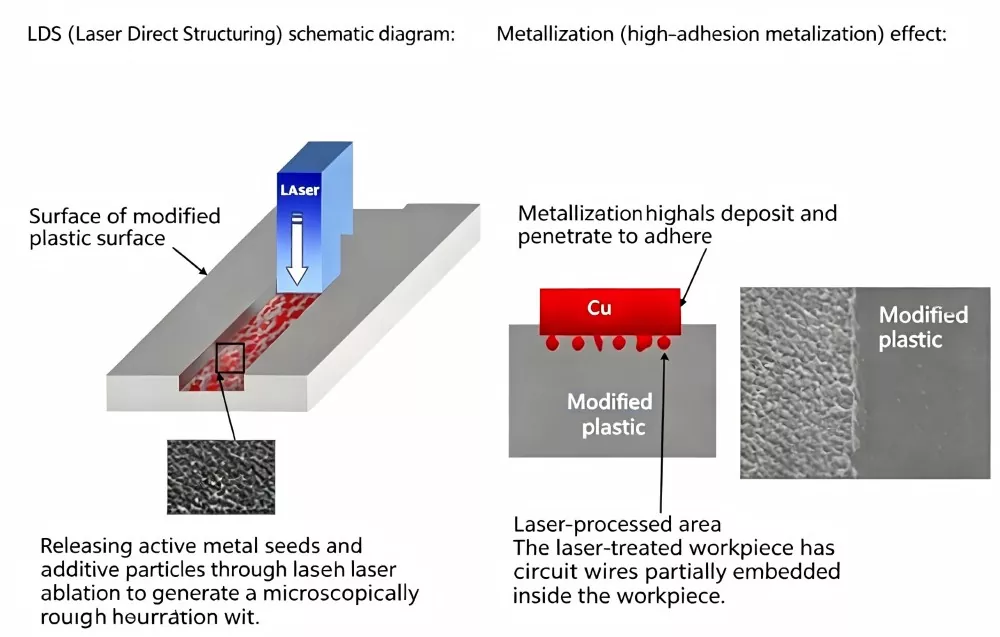

Bước 2 – Kích hoạt tia laser: Máy tính điều khiển chuyển động của tia laser theo quỹ đạo của mẫu dẫn điện, chiếu tia laser lên bề mặt thành phần nhựa ba chiều và kích hoạt mẫu mạch trong vòng vài giây. Ở những khu vực được chiếu xạ bởi tia laser, các chất phụ gia được kích hoạt, tạo ra một bề mặt nhám cực nhỏ tạo điều kiện cho sự lắng đọng kim loại.

Bước 3 – Mạ hóa chất: Đặt các bộ phận nhựa đã hoạt hóa vào bể mạ hóa học, trong đó các kim loại như đồng, niken và vàng được lắng đọng có chọn lọc lên vùng đã hoạt hóa, tạo thành các vết dẫn điện.

Bước 4 - Lắp ráp và kiểm tra: Vỏ LDS cho mạch ăng-ten được kết nối điện với bo mạch chủ PCB thông qua các tiếp điểm lò xo, chân cắm hoặc đầu nối B2B. Sau khi kiểm tra toàn bộ bằng máy phân tích mạng, việc lắp ráp sẽ được giao.

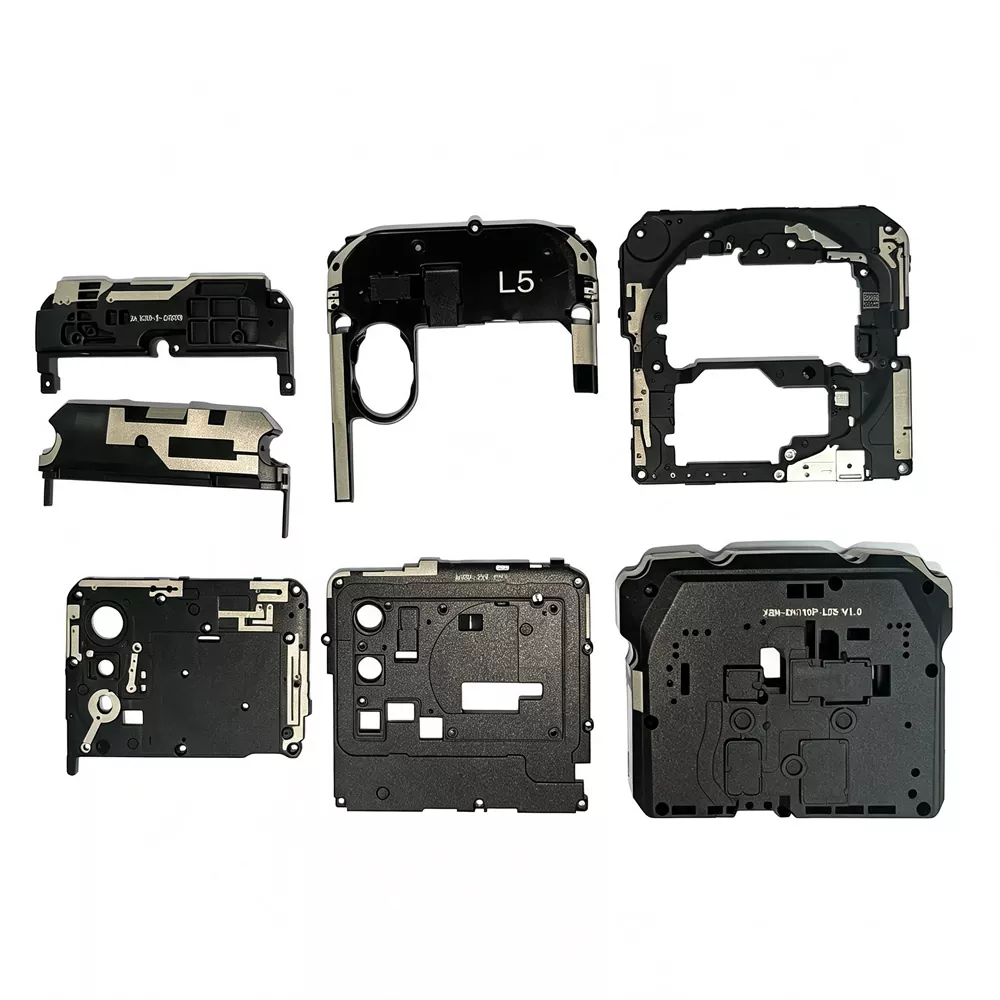

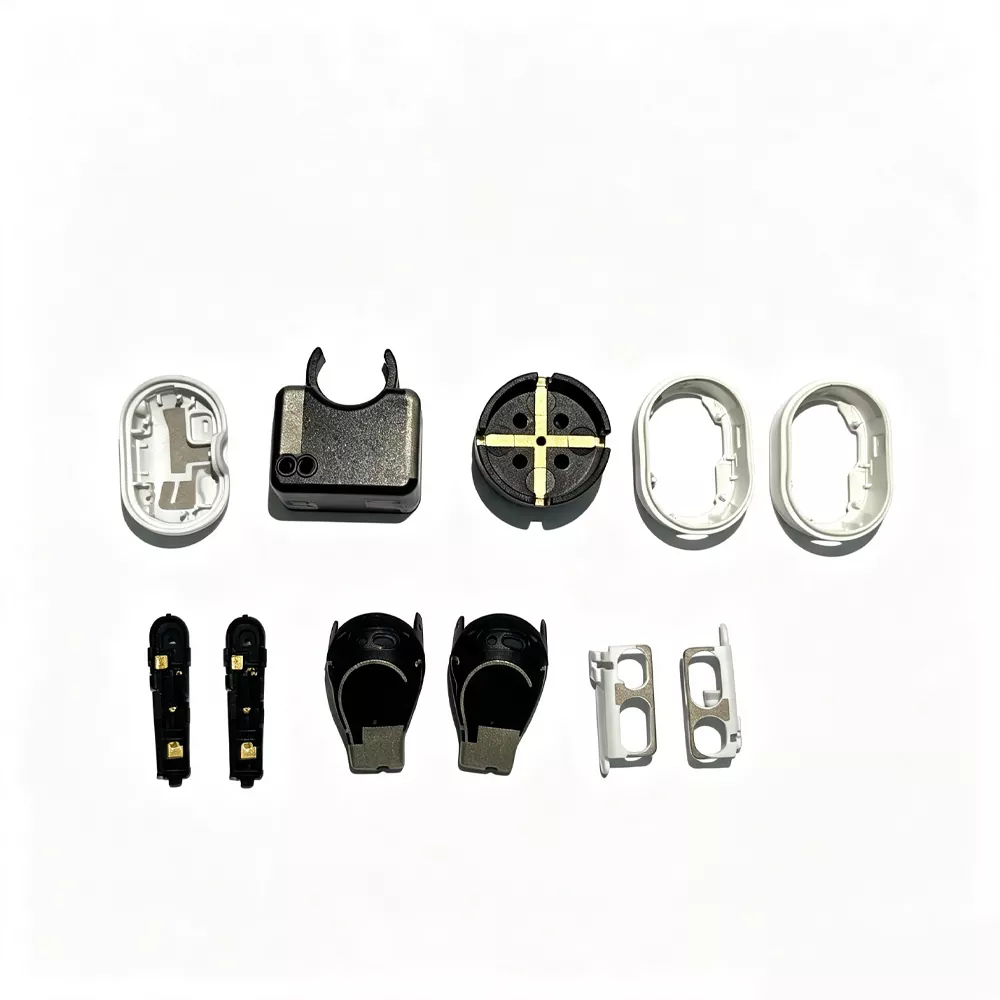

Thiết bị áp dụng

Công nghệ ăng-ten LDS được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng không dây:

Điểm bán hàng cốt lõi

1. Khả năng tích hợp không gian cao

Ăng-ten LDS có thể được tích hợp trực tiếp vào vỏ thiết bị hoặc giá đỡ cấu trúc, cho phép thiết kế sản phẩm mỏng hơn mà không ảnh hưởng đáng kể đến hiệu suất RF. Khoảng hở ăng-ten đạt được thông qua tạo hình 3D chính xác trên nền nhựa, khiến nó phù hợp với các thiết bị không dây đa băng tần nhỏ gọn.

2. Sự ổn định trong sản xuất và tính nhất quán của quy trình

Cấu trúc bằng laser mang lại độ lặp lại cao và độ phân giải mẫu ổn định, khiến nó phù hợp với môi trường sản xuất liên tục. Mỗi thiết bị thường được xác nhận thông qua thử nghiệm RF, với các thông số chính như S11 được xác minh để đảm bảo hiệu suất phù hợp với các mục tiêu thiết kế.

3. Giảm nhiễu RF bên trong

Do các mẫu dẫn điện được hình thành trực tiếp trên vỏ thiết bị nên cấu trúc LDS giảm sự phụ thuộc vào hệ thống dây điện bên trong và giảm thiểu nhiễu do các bộ phận kim loại gần đó bên trong vỏ gây ra.

4. Khả năng tích hợp ăng-ten đa băng tần

Nhiều ăng-ten chức năng (LTE / GSM / Wi-Fi / Bluetooth / GNSS) có thể được tích hợp vào một đế 3D duy nhất, giúp giảm số lượng thành phần tổng thể và đơn giản hóa kiến ​​trúc RF cấp hệ thống.

5. Khả năng thiết kế RF 3D linh hoạt

Công nghệ LDS hỗ trợ triển khai các dạng hình học dẫn điện phức tạp trên các bề mặt cong, cho phép bố trí ăng-ten tuân theo các đường viền cơ học trong khi vẫn duy trì các giới hạn RF xác định trên các dải tần khác nhau.

Thông số kỹ thuật

Quy trình và biện pháp phòng ngừa khắc laser

（1）Lưu ý về thiết kế mạch dẫn điện

① Định tuyến vết trên nền LDS 3D nên tránh chuyển tiếp góc nhọn thường xuyên. Trên các cấu trúc nhiều mặt, việc định tuyến liên tục trên các bề mặt liền kề thường cải thiện độ ổn định của quy trình và tính đồng nhất của lớp mạ, đặc biệt là trong các vỏ lớn hơn.

② Chiều rộng vết tối thiểu được xác định bằng laser thường là khoảng 0,2 mm, tùy thuộc vào độ phân giải thiết kế và hình dạng bề mặt.

③ Khoảng cách tối thiểu giữa các vết dẫn điện liền kề thường được giữ trên 0,5 mm để giảm nguy cơ hình thành cầu mạ trong quá trình lắng đọng điện hóa.

④ Khoảng cách giữa khu vực dẫn điện và ranh giới vỏ bọc thường được kiểm soát ở quy mô dưới milimet. Khoảng cách đệm khoảng 1–2 mm gần các thành khoang thường được áp dụng để giảm ô nhiễm cạnh trong quá trình xử lý bằng laser.

⑤ Hình học bề mặt ảnh hưởng đến trạng thái mạ. Các vùng phẳng có xu hướng cung cấp tính nhất quán về kích hoạt và lớp phủ bằng laser ổn định hơn, trong khi các bề mặt cong có thể gây ra sự thay đổi về độ dày và độ bám dính do sự khác biệt về độ phơi sáng ở góc.

⑥ Sau khi tạo cấu trúc bằng laser, các bộ phận được chuyển trực tiếp sang mạ điện để giảm thiểu quá trình oxy hóa và nhiễm bẩn bề mặt trước khi kim loại hóa.

（2）Yêu cầu bảo quản sản phẩm LDS trước khi mạ và phủ

① Các bộ phận được kích hoạt bằng laser phải được bảo quản trong điều kiện độ ẩm được kiểm soát (thường dưới 60% RH) và chuyển sang mạ ngay khi dòng quy trình cho phép, để giảm nguy cơ oxy hóa bề mặt.

② Tránh tiếp xúc trực tiếp với các bề mặt được xử lý bằng laze vì ô nhiễm có thể ảnh hưởng đến chất lượng lắng đọng kim loại sau này.

③ Các khay hoặc thiết bị cố định chuyên dụng được sử dụng trong quá trình xử lý và vận chuyển để duy trì sự ổn định về vị trí và ngăn ngừa hư hỏng bề mặt hoặc trầy xước vi mô.

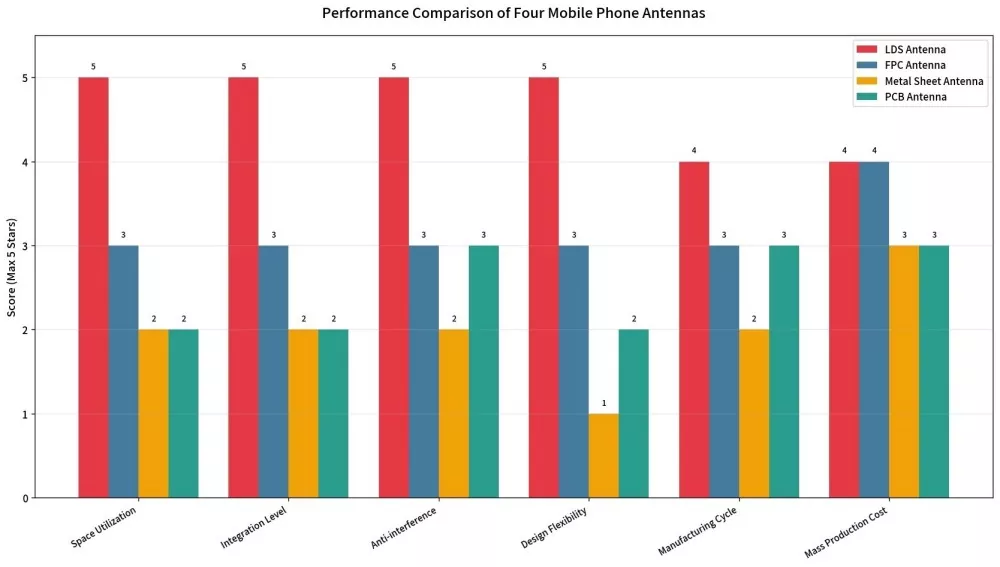

So sánh với đồng nghiệp

Quy trình kiểm soát chất lượng

1. Kiểm tra vật liệu đầu vào: Kiểm tra hàm lượng phụ gia kim loại trong các hạt nhựa được thiết kế đặc biệt cho LDS

2. Điều khiển ép phun: Độ chính xác kích thước ± 0,05mm

3. Đánh dấu bằng laser: Kiểm tra quang học tự động AOI để đảm bảo tính toàn vẹn của mạch

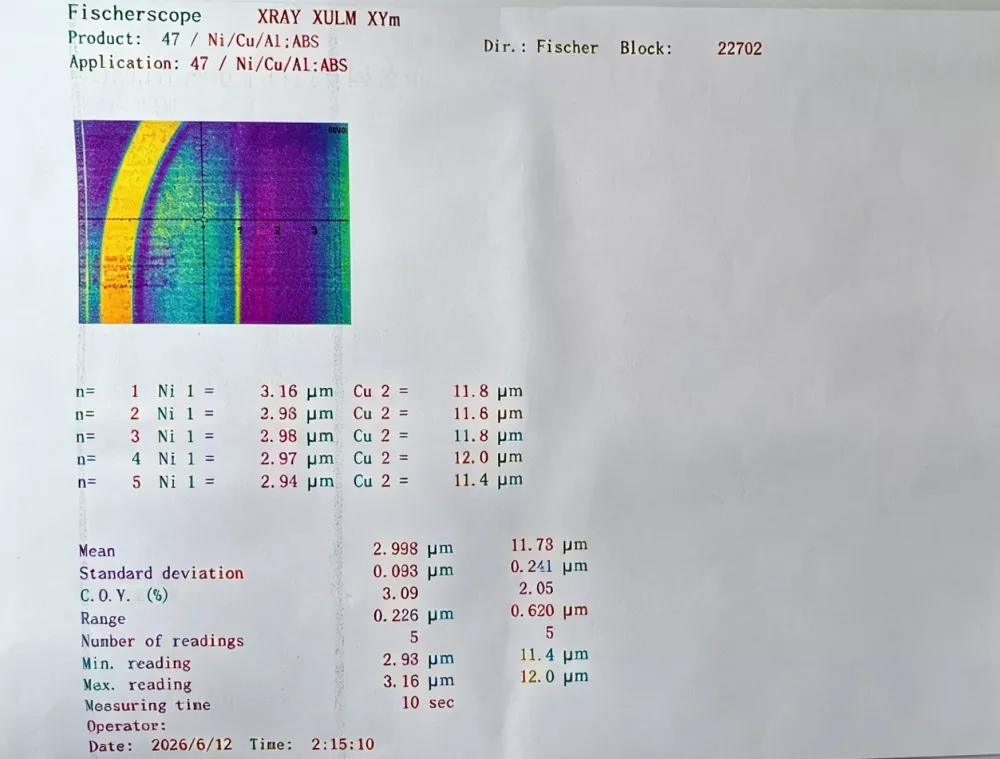

4. Mạ hóa học: Kiểm tra độ đồng đều độ dày lớp phủ (lớp đồng ≥ 5 μm, lớp niken/vàng ≥ 0,1 μm)

5. Kiểm tra RF: Bộ phân tích mạng thực hiện kiểm tra toàn diện S11, VSWR, mức tăng và hiệu suất.

6. Kiểm tra lấy mẫu độ tin cậy: Hàng trăm lưới Kiểm tra độ bám dính toàn diện

Là nhà cung cấp đáng tin cậy, mỗi lô sản phẩm của chúng tôi đều có báo cáo thử nghiệm có thể truy nguyên lô nguyên liệu thô tương ứng.

Cách chọn sản phẩm ăng-ten LDS

1. Xem yêu cầu về băng tần

Chỉ định rõ ràng các dải tần liên lạc mà thiết bị cần hỗ trợ—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC và các dải tần khác. Các dải tần khác nhau tương ứng với các thiết kế định tuyến ăng-ten khác nhau.

2. Kiểm tra dung lượng cài đặt

- Vỏ thiết bị có đủ không gian bố trí LDS không?

- Ăng-ten có cần đi theo đường dẫn dọc theo bề mặt cong 3D không? Đó chính xác là nơi LDS vượt trội.

3. Kiểm tra việc lựa chọn chất nền

Vật liệu nền cho ăng-ten LDS phải là loại nhựa chức năng dành riêng cho LDS. Các tùy chọn phổ biến bao gồm PC, ABS, PC+ABS và LCP. Các vật liệu khác nhau có những ưu điểm và nhược điểm riêng về khả năng chịu nhiệt độ, hằng số điện môi và độ bền cơ học.

4. Kiểm tra thời gian giao hàng và số lượng đặt hàng tối thiểu.

Là nhà sản xuất, chúng tôi cung cấp:

- Giai đoạn mẫu: 10 Tạo mẫu nhanh

- Lô nhỏ: 100–1.000 chiếc, giao hàng 2 tuần

- Sản xuất quy mô lớn: Công suất hàng tháng vượt quá 100.000 chiếc, thời gian giao hàng đảm bảo.

Câu hỏi thường gặp

Câu hỏi: Sự khác biệt giữa ăng-ten LDS và ăng-ten FPC là gì?

Trả lời: Ăng-ten FPC là giải pháp mạch linh hoạt được lắp đặt bên trong thiết bị, yêu cầu không gian phẳng chuyên dụng. MỘTAnten LDSđược cấu trúc bằng laser trực tiếp trên vỏ hoặc giá đỡ thiết bị, cho phép thích ứng tốt hơn với các bề mặt 3D và cải thiện việc sử dụng không gian. Nó cũng cung cấp khả năng tích hợp cao hơn và hiệu suất chống nhiễu mạnh hơn so với các giải pháp FPC truyền thống.

Hỏi: Số lượng đặt hàng tối thiểu để tùy chỉnh là bao nhiêu?

Trả lời: Không yêu cầu số lượng đặt hàng tối thiểu trong giai đoạn lấy mẫu. Chúng tôi hỗ trợ các yêu cầu mẫu, sản xuất hàng loạt nhỏ bắt đầu từ 100 chiếc và các đơn đặt hàng số lượng lớn hơn dựa trên yêu cầu của khách hàng. Là nhà máy trực tiếp, chúng tôi cung cấp hỗ trợ sản xuất linh hoạt trong các giai đoạn khác nhau của dự án.

Hỏi: Cần có thông tin gì để tùy chỉnh?

Trả lời: Khách hàng có thể cung cấp bản vẽ CAD 3D của thiết bị (định dạng BƯỚC hoặc IGS), dải tần mục tiêu, bố cục PCB và loại đầu nối. Nhóm kỹ thuật của chúng tôi sẽ xử lý việc thiết kế định tuyến, tối ưu hóa mô phỏng và xác minh nguyên mẫu.

Câu hỏi: Công nghệ này có thể hỗ trợ các ứng dụng sóng milimet 5G không?

Đ: Vâng. Công nghệ này hỗ trợ thiết kế ăng-ten cho cả dải tần Sub-6 GHz và sóng milimet. Giải pháp cuối cùng sẽ được tối ưu hóa theo cấu trúc thiết bị, không gian sẵn có và hiệu suất tần số cần thiết.

Hỏi: Tuổi thọ của ăng-ten là bao lâu?

Trả lời: Kiểm tra độ tin cậy cho thấy sau 100 chu kỳ nhiệt từ -40°C đến +85°C và kiểm tra nhiệt độ/độ ẩm cao ở 85°C/85% RH trong 168 giờ, mức suy giảm hiệu suất vẫn ở mức dưới 5% trong khi độ bám dính vẫn ổn định. Tuổi thọ sử dụng được thiết kế có thể vượt quá 10 năm.

Q: Bạn có thể cung cấp hỗ trợ điều chỉnh ăng-ten không?

Đ: Vâng. Chúng tôi cung cấp các dịch vụ điều chỉnh hoàn chỉnh, bao gồm mô phỏng, tạo mẫu và tối ưu hóa cấp hệ thống, giúp sản phẩm đáp ứng các yêu cầu chứng nhận như CTA, CE và FCC.
