Ăng-ten tem kim loại

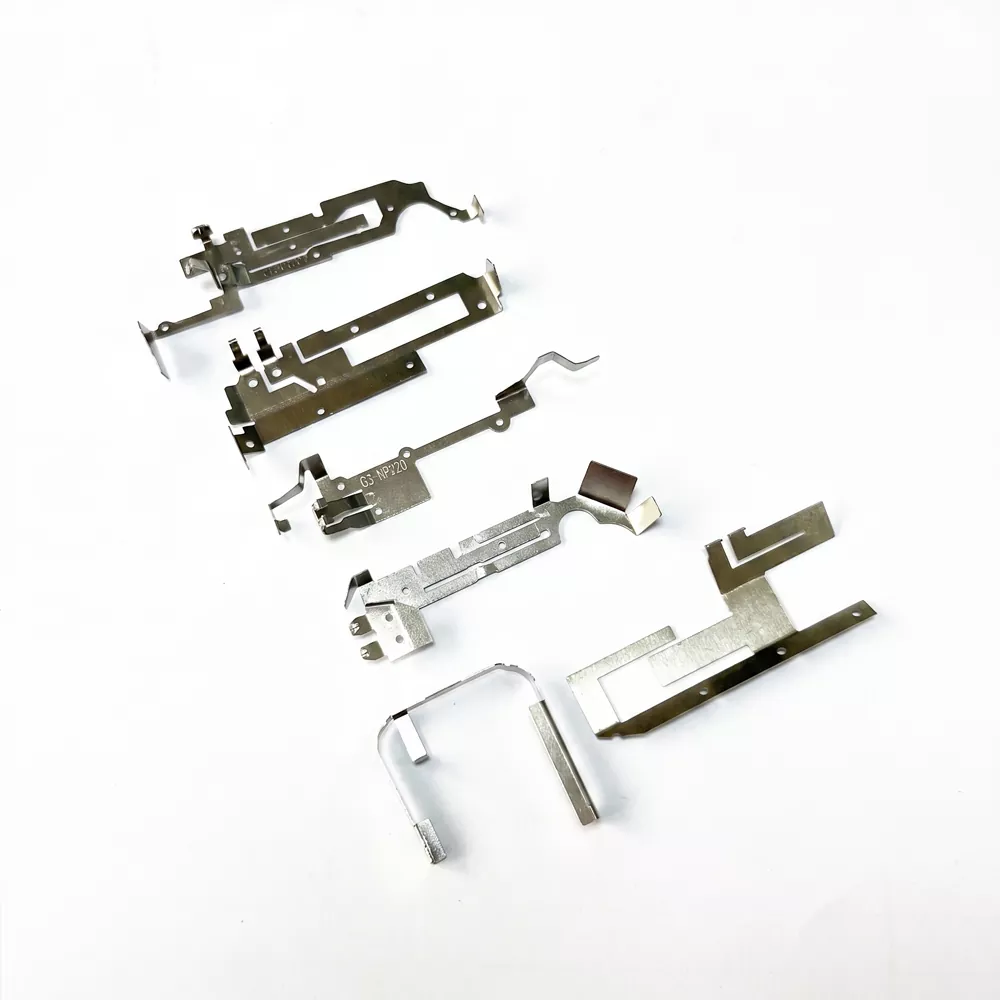

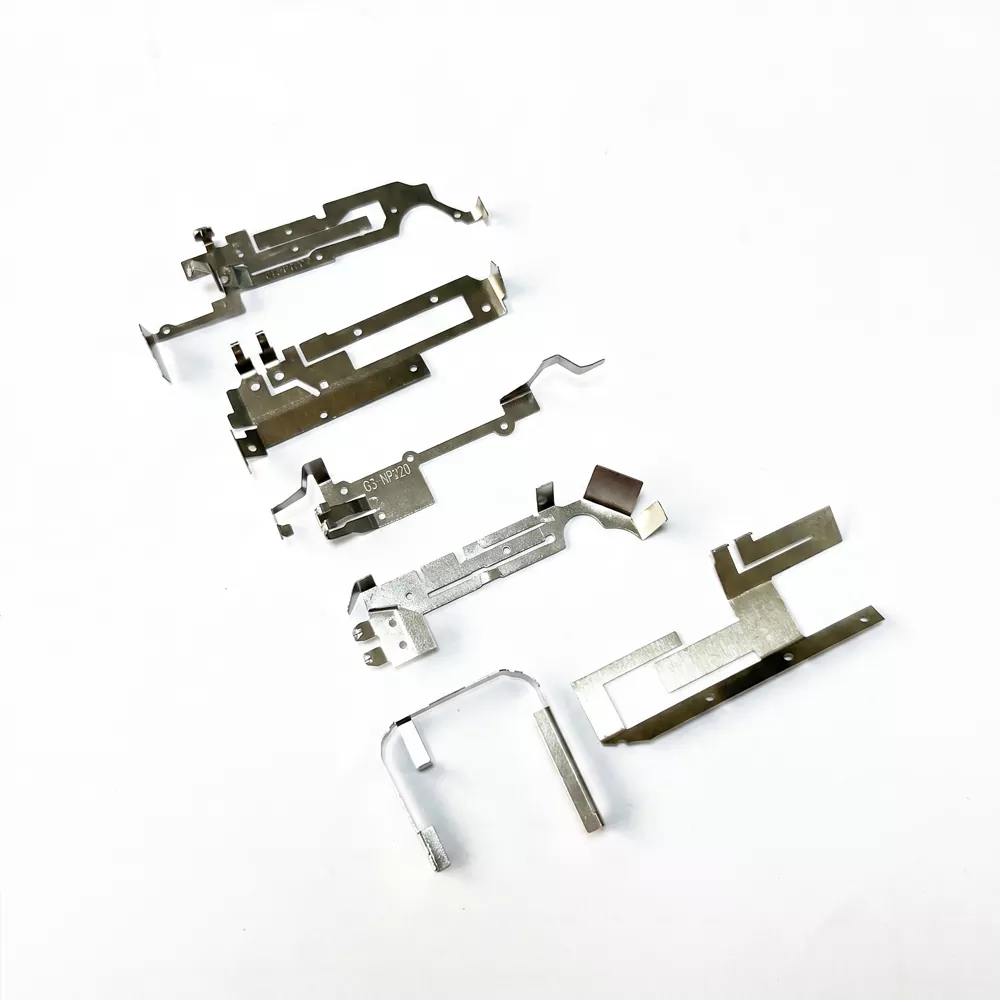

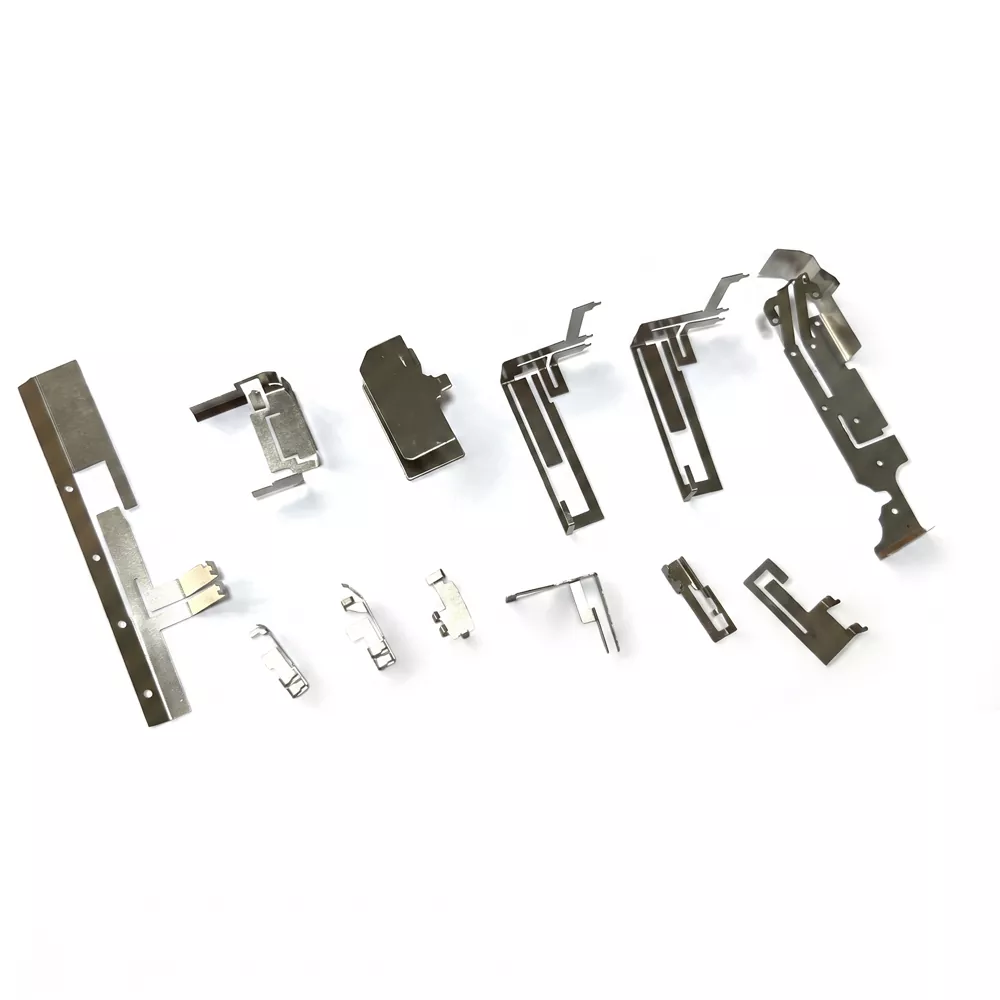

Ăng-ten tem kim loại là thành phần RF được sản xuất từ ​​​​thép không gỉ siêu mỏng (như SUS301 hoặc SUS304) hoặc hợp kim đồng sử dụng quy trình dập chính xác. Thông thường có độ dày dưới 1 mm, nó được thiết kế để phù hợp chặt chẽ với các bề mặt thiết bị cong hoặc không đều, khiến nó phù hợp với các sản phẩm điện tử nhỏ gọn.

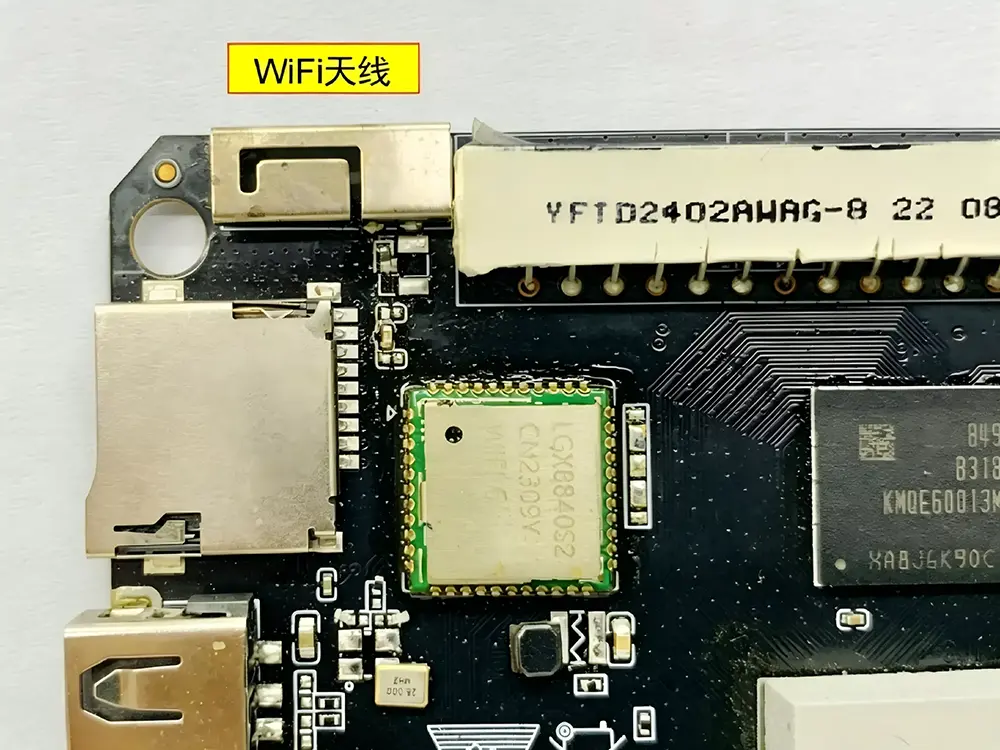

Ăng-ten này hoạt động thông qua cộng hưởng điện từ được tạo ra bởi hình dạng kim loại được thiết kế cẩn thận. Trong quá trình lắp đặt, các điểm tiếp xúc phía dưới được ép vào các đầu cực ăng-ten PCB, tạo thành kết nối điện đáng tin cậy mà không cần hàn. Cấu trúc tiếp xúc lò xo đảm bảo truyền tín hiệu ổn định đồng thời hấp thụ ứng suất cơ học thông qua biến dạng đàn hồi, hỗ trợ độ bền lâu dài trong điều kiện lắp ráp và rung lặp đi lặp lại.

Thông số kỹ thuật cốt lõi

Ăng-ten tem kim loại được thiết kế cho các ứng dụng RF nhỏ gọn với trở kháng được kiểm soát và hiệu suất tiếp xúc cơ học ổn định.

Điều kiện kiểm tra tiêu chuẩn hóa

Để đảm bảo tính nhất quán của dữ liệu, tất cả các thông số RF và cơ học được đo trong các điều kiện tiêu chuẩn hóa sau:

Đo trở kháng & VSWR

Đã được kiểm tra bằng Máy phân tích mạng vectơ (VNA) đã hiệu chỉnh với hệ thống tham chiếu 50Ω.

Môi trường hiệu suất RF

Các phép đo được thực hiện trong môi trường không gian tự do hoặc bán phản xạ với mặt đất tham chiếu tiêu chuẩn.

Kiểm tra liên hệ cơ học

Ăng-ten được gắn trên bố cục bảng PCB tiêu chuẩn với chiều cao tiếp xúc xác định và lực ép được kiểm soát.

Điều kiện đo tần số

Tần số trung tâm được đánh giá sau khi lắp đặt trong vỏ thiết bị đại diện để tính đến hiệu ứng lệch.

Điều kiện kiểm tra nhiệt độ

Chu kỳ nhiệt được thực hiện từ -40oC đến +85oC dưới sự giám sát điện liên tục.

Thiết bị áp dụng và kịch bản ứng dụng

Điểm bán hàng chính: Tại sao nên chọn ăng-ten lò xo phần cứng?

Thiết kế tiết kiệm không gian

Cấu trúc cấu hình thấp của nó có thể phù hợp với các bề mặt cong hoặc không đều, giúp tối đa hóa không gian bên trong cho pin và các bộ phận khác.

Hội hiệu quả về chi phí

Kết nối vừa khít với các điểm tiếp xúc trên PCB giúp loại bỏ quá trình hàn, giảm thời gian lắp ráp và chi phí sản xuất trong sản xuất hàng loạt.

Độ bền cơ học

Cấu trúc tiếp xúc đàn hồi duy trì hiệu suất điện ổn định khi bị rung, sốc và ứng suất cơ học lặp đi lặp lại.

Thiết kế định vị chính xác

Các lỗ căn chỉnh được đóng dấu (tròn và có rãnh) đảm bảo định vị chính xác giữa điểm cấp ăng-ten và PCB trong quá trình lắp ráp tự động.

Hướng dẫn cài đặt và khuyến nghị kỹ thuật

Các hướng dẫn cài đặt sau đây được cung cấp bởi Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến để đảm bảo hiệu suất tối ưu của Ăng-ten tem kim loại trong các ứng dụng cấp hệ thống.

1. Thiết kế định vị

Thiết kế ít nhất hai lỗ căn chỉnh trên cấu trúc anten: một lỗ tròn để định vị chính và một lỗ thon dài để căn chỉnh thứ cấp. Khoảng cách phải đủ để đảm bảo độ ổn định cơ học trong quá trình lắp ráp.

2. Yêu cầu thông quan

Giữ cho phần tử bức xạ không bị ảnh hưởng bởi các thành phần kim loại và vật liệu dẫn điện xung quanh. Cần duy trì vùng trống thích hợp để giảm thiểu tác động lệch do các công trình gần đó gây ra. Có thể sử dụng keo cố định để gắn ổn định.

3. Kiểm soát áp suất tiếp xúc

Lực tiếp xúc giữa cực lò xo và tấm cấp nguồn PCB phải được kiểm soát trong phạm vi cơ học được chỉ định. Áp suất không đủ có thể ảnh hưởng đến độ ổn định của tiếp điểm RF, trong khi áp suất quá cao có thể dẫn đến biến dạng vĩnh viễn của cấu trúc tiếp điểm.

4. Điều chỉnh cấp hệ thống

Sau khi lắp ráp vào thiết bị cuối cùng, hiệu suất của ăng-ten có thể thay đổi do sự ghép nối với vỏ và các bộ phận xung quanh. Nên điều chỉnh lần cuối bằng bộ phân tích mạng vectơ (VNA) để đảm bảo độ chính xác cộng hưởng ở cấp hệ thống.

Làm thế nào để chọn ăng-ten lò xo phần cứng phù hợp?

Khi chọn Anten tem kim loại, việc đánh giá phải dựa trên các yếu tố thiết kế chính sau:

Dung lượng thiết bị có sẵn

Đo không gian bên trong của vỏ và chọn ăng-ten có chiều dài, chiều rộng và độ dày phù hợp để đảm bảo độ vừa khít về mặt cơ học.

Tần số hoạt động và băng thông

Xác định băng tần giao tiếp mục tiêu (ví dụ: các băng tần WiFi, Bluetooth hoặc sub-GHz IoT). Đối với các thiết kế băng tần hẹp, hiệu suất ăng-ten có thể được tinh chỉnh thông qua việc điều chỉnh cấu trúc trong quá trình phát triển.

Môi trường ứng dụng

Đối với sử dụng ô tô, ngoài trời hoặc công nghiệp, nên lựa chọn vật liệu như SUS304 và lớp mạ bề mặt để cải thiện khả năng chống ăn mòn và ổn định nhiệt độ.

Thiết kế PCB và lắp ráp

Đảm bảo căn chỉnh chính xác điểm cấp dữ liệu trên PCB. Chọn cấu trúc lắp phù hợp (thiết kế vừa khít hoặc tiếp xúc lò xo) để cải thiện tính nhất quán của lắp ráp và năng suất sản xuất hàng loạt.

Tại sao chọn Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến tập trung vào thiết kế và sản xuất các giải pháp Ăng-ten Tem kim loại cho các thiết bị không dây, hỗ trợ phát triển OEM/ODM và cấu trúc ăng-ten tùy chỉnh cho các ứng dụng RF khác nhau.

Năng lực sản xuất nội bộ

Việc dập và gia công chính xác được kiểm soát nội bộ, đảm bảo tính nhất quán trong sản xuất ổn định và đầu ra có thể mở rộng.

Tùy chỉnh theo hướng ứng dụng

Cấu trúc ăng-ten có thể được điều chỉnh về hình học, độ đàn hồi và xử lý bề mặt để phù hợp với các yêu cầu về thiết bị và vỏ bọc khác nhau.

Kiểm soát chất lượng cấp quy trình

Độ tin cậy cơ học và hiệu suất RF được xác minh trong suốt quá trình sản xuất, bao gồm độ ổn định tiếp xúc và kiểm tra tính nhất quán về điện.

Hỗ trợ kỹ thuật trong quá trình phát triển

Hỗ trợ kỹ thuật luôn sẵn có từ tạo nguyên mẫu đến sản xuất hàng loạt, bao gồm hướng dẫn tích hợp ở cấp độ PCB và hệ thống.

Câu hỏi thường gặp

Câu hỏi 1: Hiệu suất tín hiệu của ăng-ten kẹp kim loại như thế nào?

Trả lời: Do kích thước nhỏ gọn nên hiệu suất thường dao động từ 30% đến 50%. Nó phù hợp cho các ứng dụng tầm ngắn và nhạy cảm về chi phí như thiết bị nhà thông minh. Đối với các yêu cầu tầm xa, Qianmu Communications cũng cung cấp các giải pháp ăng-ten được tối ưu hóa.

Câu hỏi 2: Tôi nên làm gì nếu vấu hàn được ấn vào PCB và tiếp xúc kém?

Đáp: Đảm bảo chiều cao tấm đệm PCB chính xác và áp suất cố định thích hợp trong quá trình lắp ráp. Cấu trúc lò xo được thiết kế để tiếp xúc ổn định và quá trình kiểm tra tiêu chuẩn được thực hiện trước khi vận chuyển.

Câu 3: Bạn có hỗ trợ lấy mẫu lô nhỏ không?

Đáp: Hoàn toàn ủng hộ. Là nhà cung cấp Ăng-ten tem kim loại chuyên nghiệp, chúng tôi hiểu các yêu cầu trong giai đoạn R&D và cung cấp các dịch vụ tạo mẫu linh hoạt để giúp bạn nhanh chóng nâng cao quá trình xác thực dự án của mình.

Câu hỏi 4: Điều gì ảnh hưởng đến hiệu suất của Anten tem kim loại?

 Trả lời: Hiệu suất chủ yếu bị ảnh hưởng bởi cách bố trí PCB, kích thước mặt đất, kim loại xung quanh và cấu trúc vỏ.

Q5: Tại sao tần số thay đổi sau khi cài đặt?

Đáp: Môi trường xung quanh bằng kim loại và vật liệu vỏ có thể làm giảm sự cộng hưởng, đòi hỏi phải điều chỉnh ở cấp độ hệ thống cuối cùng.

Q6: Nguyên nhân gây ra hiệu suất tiếp xúc kém?

Trả lời: Chiều cao miếng PCB không chính xác hoặc áp suất lò xo không đủ có thể ảnh hưởng đến độ ổn định điện.

Q7: Bạn có hỗ trợ tạo mẫu không? Trả lời: Có, cả sản xuất mẫu và tùy chỉnh hàng loạt nhỏ đều được hỗ trợ để xác thực R&D.
