Thiên Mụcphát triểnĂng-ten đài FM tích hợpdành cho các nhà sản xuất cần khả năng thu sóng FM đáng tin cậy trong các sản phẩm điện tử nhỏ gọn. Được thiết kế dựa trên các yêu cầu tích hợp thực tế, giải pháp ăng-ten bên trong này có thể giúp các thiết bị âm thanh đạt được hiệu suất vô tuyến ổn định đồng thời tiết kiệm không gian lắp đặt và duy trì thiết kế bên ngoài gọn gàng.
Đài FM vẫn là một tính năng quan trọng trong nhiều hệ thống âm thanh ô tô, radio di động, loa Bluetooth, sản phẩm âm thanh thông minh và thiết bị điện tử tiêu dùng. Tuy nhiên, việc thêm khả năng thu sóng FM vào một thiết bị nhỏ gọn đòi hỏi nhiều thứ hơn là chỉ kết nối ăng-ten với máy thu. Kích thước ăng-ten, vật liệu ferit, cuộn dây, vị trí lắp đặt, định tuyến cáp và các bộ phận điện tử xung quanh đều có thể ảnh hưởng đến chất lượng thu tín hiệu. Ăng-ten đài FM tích hợp cung cấp cho các nhà sản xuất một giải pháp thay thế nhỏ gọn cho ăng-ten bên ngoài truyền thống. Bài viết này giải thích nguyên tắc làm việc, ưu điểm về thiết kế, giá trị ứng dụng, những cân nhắc mua hàng chính và phương pháp tích hợp thực tế.
Mục lục
Các nhà sản xuất nên biết gì về ăng-ten FM tích hợp?
Ăng-ten đài FM tích hợp được thiết kế như thế nào?
Tại sao thiết kế ăng-ten bên trong lại quan trọng?
Những sản phẩm nào có thể sử dụng ăng-ten FM tích hợp?
Những yếu tố nào ảnh hưởng đến hiệu suất thu sóng FM?
Người mua nên so sánh những thông số kỹ thuật nào?
Làm thế nào các kỹ sư có thể tích hợp ăng-ten vào sản phẩm?
Bạn nên tìm kiếm điều gì ở nhà cung cấp ăng-ten FM?
Câu hỏi thường gặp về ăng-ten đài FM tích hợp
Ăng-ten đài FM tích hợp có phù hợp với sản phẩm của bạn không?
Các nhà sản xuất nên biết gì về ăng-ten FM tích hợp?

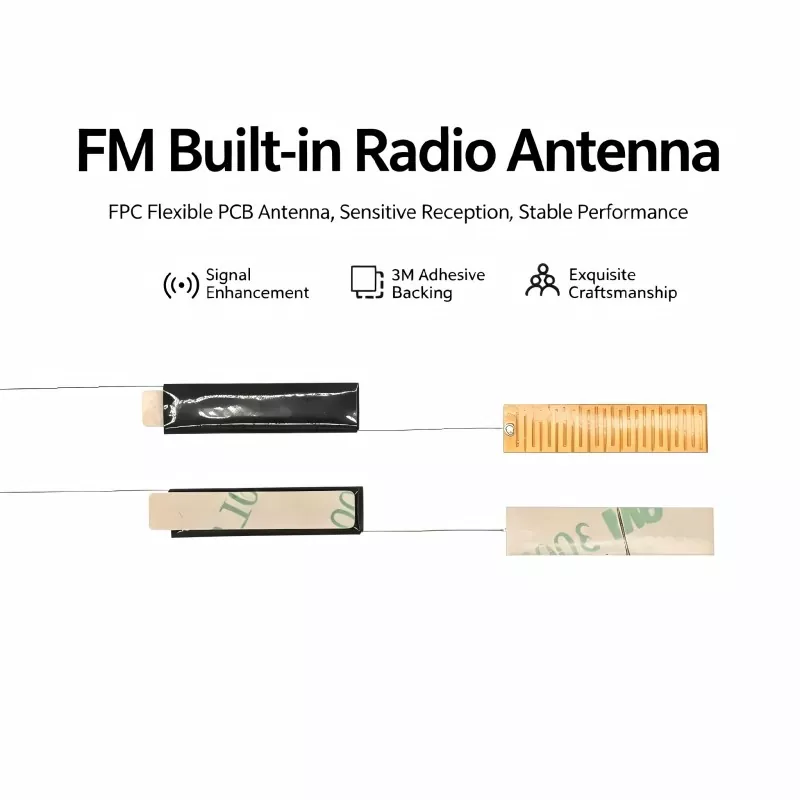

Ăng-ten FM tích hợp là bộ phận thu bên trong được thiết kế để thu tín hiệu phát sóng FM mà không cần ăng-ten kính thiên văn bên ngoài thông thường. Nó được lắp đặt bên trong vỏ sản phẩm và được kết nối với mạch thu FM thông qua dây dẫn, chốt hoặc giao diện điện khác.
Đối với nhiều sản phẩm thương mại, việc lắp đặt bên trong mang lại sự cân bằng quan trọng giữa chức năng RF và kiểu dáng công nghiệp. Thay vì cho phép ăng-ten mở rộng ra bên ngoài vỏ, nhà sản xuất có thể đặt bộ phận thu bên trong không gian có sẵn.
Cấu trúc lõi ferrite thường được sử dụng cho các ứng dụng thu FM nhỏ gọn. Vật liệu ferrite giúp tập trung từ thông xung quanh cuộn dây, trong khi dây dẫn vết thương chuyển đổi năng lượng điện từ thành tín hiệu điện có thể được xử lý bởi mạch thu.
Do đó, ăng-ten trở thành một phần của hệ thống RF tổng thể chứ không phải là một phụ kiện biệt lập. Hiệu suất của nó phụ thuộc vào cả đặc tính điện của chính nó và môi trường mà nó hoạt động.
Ăng-ten đài FM tích hợp được thiết kế như thế nào?
Thiết kế ăng-ten FM bên trong thường bắt đầu với dải tần mục tiêu và không gian lắp đặt sẵn có. Sau đó, các kỹ sư xác định kích thước ferit, cấu trúc cuộn dây, thông số kỹ thuật dây, phương pháp kết nối và cấu hình cơ học phù hợp.
lõi ferit
Lõi ferrite là một phần quan trọng của cấu trúc tiếp nhận từ tính. Đặc tính vật liệu và kích thước vật lý của nó ảnh hưởng đến mức độ hiệu quả của ăng-ten tương tác với trường điện từ xung quanh.
Cuộn dây chính xác
Dây đồng được quấn quanh lõi ferit theo các yêu cầu về điện đã xác định. Tính nhất quán của cuộn dây rất quan trọng vì sự thay đổi có thể ảnh hưởng đến đặc tính điện của từng bộ ăng ten.
Cấu trúc kết nối
Tùy thuộc vào thiết bị chủ, ăng-ten có thể sử dụng các cấu hình cáp, chốt hoặc đầu nối khác nhau. Cấu trúc kết nối phù hợp giúp đơn giản hóa việc lắp ráp và giảm các sửa đổi không cần thiết đối với PCB của khách hàng.
Cấu hình cơ khí
Kích thước phải được xem xét ở giai đoạn thiết kế ban đầu. Một ăng-ten hoạt động tốt về mặt điện vẫn có thể không phù hợp nếu nó không thể vừa với vỏ bọc dự định hoặc gây nhiễu cho các bộ phận khác.
Tại sao thiết kế ăng-ten bên trong lại quan trọng?
Các thiết bị điện tử hiện đại ngày càng trở nên nhỏ gọn hơn đồng thời tích hợp nhiều chức năng hơn. Điều này tạo ra một môi trường đầy thách thức cho các thành phần RF vì không gian bên trong có giá trị được chia sẻ bởi pin, PCB, loa, bộ xử lý, mạch điện và cấu trúc cơ khí.
Một ăng-ten bên trong được thiết kế phù hợp có thể mang lại một số lợi ích thiết thực:
- Tối ưu hóa không gian:Ăng-ten được lắp đặt bên trong sản phẩm thay vì yêu cầu không gian lắp đặt bên ngoài.
- Cải thiện hình thức sản phẩm:Không cần ăng-ten kính thiên văn dài cho hoạt động hàng ngày.
- Bảo vệ cơ khí:Vị trí bên trong làm giảm khả năng bị uốn cong hoặc tác động vật lý do vô tình.
- Tích hợp linh hoạt:Kích thước tùy chỉnh có thể chứa các bố cục bao vây khác nhau.
- Lắp ráp nhất quán:Vị trí lắp đặt bên trong được xác định có thể hỗ trợ sản xuất được tiêu chuẩn hóa.
- Tính linh hoạt của ứng dụng:Khái niệm ăng-ten cơ bản giống nhau có thể được áp dụng cho các sản phẩm điện tử khác nhau.
Những ưu điểm này đặc biệt phù hợp với những nhà sản xuất muốn kết hợp đài FM với các chức năng kỹ thuật số và không dây hiện đại trong một vỏ máy nhỏ gọn.
Những sản phẩm nào có thể sử dụng ăng-ten FM tích hợp?
Phạm vi ứng dụng rộng hơn so với bộ đàm độc lập truyền thống. Miễn là hệ thống điện tử có chức năng thu sóng FM và cung cấp môi trường lắp đặt phù hợp thì có thể xem xét sử dụng ăng-ten bên trong.
| Ứng dụng | Yêu cầu điển hình | Lợi thế ăng-ten bên trong |
|---|---|---|
| Âm thanh xe hơi | Khả năng thu sóng FM ổn định trong bộ điều khiển nhỏ gọn | Cài đặt ẩn |
| Loa Bluetooth | Chức năng FM kết hợp với âm thanh không dây | Thiết kế tiết kiệm không gian |
| Radio cầm tay | Nhà ở nhỏ gọn và hoạt động di động | Giảm các thành phần bên ngoài |
| Đồng hồ báo thức | Tích hợp chức năng nghe đài FM | Hình thức sản phẩm sạch sẽ |
| Thiết bị âm thanh thông minh | Nhiều chức năng bên trong một bao vây | Vị trí nội bộ linh hoạt |
| Máy thu chuyên dụng | Tích hợp RF dành riêng cho ứng dụng | Cấu hình tùy chỉnh |
Những yếu tố nào ảnh hưởng đến hiệu suất thu sóng FM?
Việc chọn ăng-ten có tần số danh định chính xác chỉ là bước đầu tiên. Hiệu suất trong thế giới thực có thể bị ảnh hưởng bởi một số yếu tố bổ sung.
1. Vị trí lắp đặt
Ăng-ten phải được đặt ở nơi có thể nhận tín hiệu RF một cách hiệu quả. Việc lắp đặt nó bên cạnh các bộ phận dẫn điện lớn hoặc các mạch có độ ồn cao có thể làm giảm hiệu suất thực tế.
2. Bố cục PCB
PCB có thể ảnh hưởng đến môi trường điện từ của ăng-ten. Các kỹ sư nên xem xét khoảng cách giữa ăng-ten và bộ xử lý, nguồn điện chuyển mạch, giao diện tốc độ cao và các nguồn gây nhiễu tiềm ẩn khác.
3. Vật liệu bao vây
Vỏ nhựa và không dẫn điện thường cung cấp môi trường RF khác với vỏ kim loại. Do đó, vỏ cuối cùng nên được đưa vào thử nghiệm nguyên mẫu.
4. Định tuyến cáp
Dây dẫn ăng-ten phải được định tuyến cẩn thận và tránh xa các nguồn nhiễu điện không cần thiết. Định tuyến cáp nhất quán cũng có thể giúp duy trì hiệu suất sản xuất lặp lại.
5. Độ nhạy của máy thu
Ăng-ten không thể bù đắp cho mọi giới hạn trong mạch thu. Các đặc tính của ăng-ten và hiệu suất của máy thu phải được đánh giá cùng nhau trong quá trình phát triển sản phẩm.
Người mua nên so sánh những thông số kỹ thuật nào?
Khi tìm nguồn cung cấp ăng-ten FM, nhóm mua hàng nên tạo bảng thông số kỹ thuật trước khi yêu cầu báo giá. Điều này làm cho việc so sánh nhà cung cấp trở nên có ý nghĩa hơn và giảm rủi ro khi lựa chọn thành phần chỉ dựa trên giá cả.
| Đặc điểm kỹ thuật | Đánh giá được đề xuất | Tầm quan trọng của việc mua hàng |
|---|---|---|
| Dải tần số | Xác nhận khả năng tương thích với băng tần FM được yêu cầu | Thiết yếu |
| Chất liệu Ferrite | Đánh giá chất liệu và tính nhất quán | Cao |
| Cuộn dây cuộn | Kiểm tra độ chính xác và độ lặp lại của cuộn dây | Cao |
| Kích thước | Phù hợp với không gian nội bộ có sẵn | Thiết yếu |
| Chiều dài chì | Xác nhận yêu cầu lắp ráp và PCB | Trung bình |
| Đầu nối | Xác minh khả năng tương thích điện và cơ khí | Cao |
| Phạm vi nhiệt độ | Phù hợp với môi trường hoạt động | Trung bình đến cao |
| Tùy chỉnh | Xác định xem thông số kỹ thuật OEM có được hỗ trợ hay không | Cao |
Đối với sản xuất số lượng lớn, người mua cũng nên xem xét các thủ tục phê duyệt mẫu, kiểm tra đầu vào, tính nhất quán trong sản xuất, đóng gói, thời gian giao hàng và hỗ trợ kỹ thuật.
Làm thế nào các kỹ sư có thể tích hợp ăng-ten vào sản phẩm?
Quá trình tích hợp ăng-ten thành công phải bắt đầu trước khi lớp vỏ cuối cùng bị đóng băng. Sự phối hợp sớm giữa nhà cung cấp ăng-ten, kỹ sư PCB, kỹ sư cơ khí và nhà sản xuất sản phẩm có thể ngăn chặn việc thiết kế lại tốn kém.
- Xác định yêu cầu RF:Thiết lập dải tần số FM mục tiêu và kiến trúc máy thu.
- Dự trữ không gian lắp đặt:Xác định vị trí ăng-ten trước khi hoàn thành bố cục cơ học.
- Cung cấp bản vẽ:Chia sẻ các kích thước sẵn có và yêu cầu kết nối với nhà sản xuất ăng-ten.
- Phát triển mẫu:Đánh giá các nguyên mẫu ăng-ten tùy chỉnh trong sản phẩm dự định.
- Kiểm tra lắp ráp hoàn chỉnh:Đo khả năng tiếp nhận trong điều kiện hoạt động thực tế.
- Hoàn thiện thông số kỹ thuật sản xuất:Kích thước khóa, thông số cuộn dây, cáp, đầu nối và tiêu chí kiểm tra.
Việc kiểm tra nguyên mẫu đặc biệt quan trọng vì hiệu suất ăng-ten được đo bên ngoài sản phẩm có thể không thể hiện hiệu suất sau khi ăng-ten được lắp đặt bên trong vỏ cuối cùng.
Bạn nên tìm kiếm điều gì ở nhà cung cấp ăng-ten FM?
Một nhà cung cấp phù hợp phải có khả năng cung cấp nhiều hơn một thành phần trong danh mục. Đối với các dự án OEM và ODM, khả năng giao tiếp kỹ thuật và tùy chỉnh có thể quan trọng không kém thông số kỹ thuật cơ bản của ăng-ten.
Khi đánh giá một nhà sản xuất hoặc nhà cung cấp ăng-ten Trung Quốc, hãy xem xét những điều sau:
- Kinh nghiệm sản xuất các thành phần ăng-ten FM và RF khác.
- Khả năng tùy chỉnh kích thước lõi ferit và cấu trúc cuộn dây.
- Kiểm soát ổn định cuộn dây và lắp ráp linh kiện.
- Khả năng tùy chỉnh cáp, chân và đầu nối.
- Phát triển mẫu trước khi sản xuất hàng loạt.
- Bản vẽ kỹ thuật và thông số kỹ thuật sản phẩm rõ ràng.
- Quy trình kiểm tra chất lượng lô sản xuất.
- Giao tiếp đáp ứng trong quá trình phát triển sản phẩm.
Thiên Mục tập trung vào phát triển và sản xuất ăng-ten cho các ứng dụng điện tử khác nhau. Cách tiếp cận tùy chỉnh của nó cho phép khách hàng thảo luận về các yêu cầu về tần số, kích thước lắp đặt, phương thức kết nối và các thông số cụ thể khác của dự án trước khi hoàn thiện giải pháp sản xuất.
Câu hỏi thường gặp về ăng-ten đài FM tích hợp
Ăng-ten đài FM tích hợp có thể thay thế ăng-ten kính thiên văn bên ngoài không?
Đối với nhiều sản phẩm điện tử nhỏ gọn, ăng-ten bên trong có thể được sử dụng thay cho ăng-ten kính thiên văn truyền thống. Tuy nhiên, lựa chọn cuối cùng phụ thuộc vào thiết kế máy thu, cấu trúc sản phẩm, không gian lắp đặt sẵn có và hiệu suất thu sóng cần thiết.
Dải tần số FM nào thường được hỗ trợ?
Nhiều ứng dụng đài FM thương mại hoạt động trong phạm vi 88–108 MHz. Thiết kế ăng-ten chính xác phải phù hợp với dải tần và mạch thu được yêu cầu.
Ăng-ten có thể được tùy chỉnh cho một vỏ bọc nhỏ không?
Đúng. Việc tùy chỉnh có thể giải quyết các kích thước ferit, cấu trúc cuộn dây, chiều dài dây dẫn, cấu hình đầu cuối và các yêu cầu cơ học khác. Nên thử nghiệm nguyên mẫu khi không gian lắp đặt bị hạn chế nhiều.
Vị trí ăng-ten có ảnh hưởng đến việc thu sóng radio không?
Đúng. Vị trí có thể có tác động đáng kể. Các thành phần kim loại, mạch điện, bộ xử lý, dấu vết PCB, pin và cáp ở gần có thể làm thay đổi môi trường điện từ xung quanh ăng-ten.
Có nên thử nghiệm ăng-ten bên trong thành phẩm không?
Đúng. Việc kiểm tra ăng-ten bên trong vỏ bọc thực tế sẽ cung cấp thông tin thực tế hơn về hiệu suất thu sóng cuối cùng so với việc kiểm tra ăng-ten như một bộ phận độc lập.
Tại sao nên chọn ăng-ten tùy chỉnh thay vì model tiêu chuẩn?
Một mô hình tùy chỉnh có thể được thiết kế dựa trên các kích thước cụ thể, giao diện bộ thu, vị trí lắp đặt và các ràng buộc cơ học của sản phẩm. Điều này có thể làm cho việc tích hợp dễ dàng hơn và giảm nhu cầu sửa đổi cấu trúc.
Ăng-ten đài FM tích hợp có phù hợp với sản phẩm của bạn không?
Đối với các sản phẩm điện tử hiện đại, nơi không gian, hình thức, độ tin cậy và chức năng RF phải cùng tồn tại, ăng-ten tích hợp có thể cung cấp giải pháp thay thế thực tế cho các thiết kế bên ngoài thông thường. Thành công của nó phụ thuộc vào quy trình kỹ thuật hoàn chỉnh, bao gồm lựa chọn ferrite, cuộn dây, yêu cầu tần số, thiết kế PCB, vị trí lắp đặt, cấu trúc vỏ và thử nghiệm sản phẩm cuối cùng.
Thiên Mục cung cấp các giải pháp Ăng-ten Đài FM tích hợp tùy chỉnh cho các nhà sản xuất đang phát triển thiết bị âm thanh, thiết bị điện tử ô tô, radio di động, loa Bluetooth và các thiết bị hỗ trợ FM khác. Nếu bạn có dải tần số cụ thể, kích thước vỏ, yêu cầu cáp hoặc giao diện máy thu,liên hệ với chúng tôiđể thảo luận về dự án của bạn và phát triển cấu hình ăng-ten phù hợp với yêu cầu sản phẩm của bạn.
