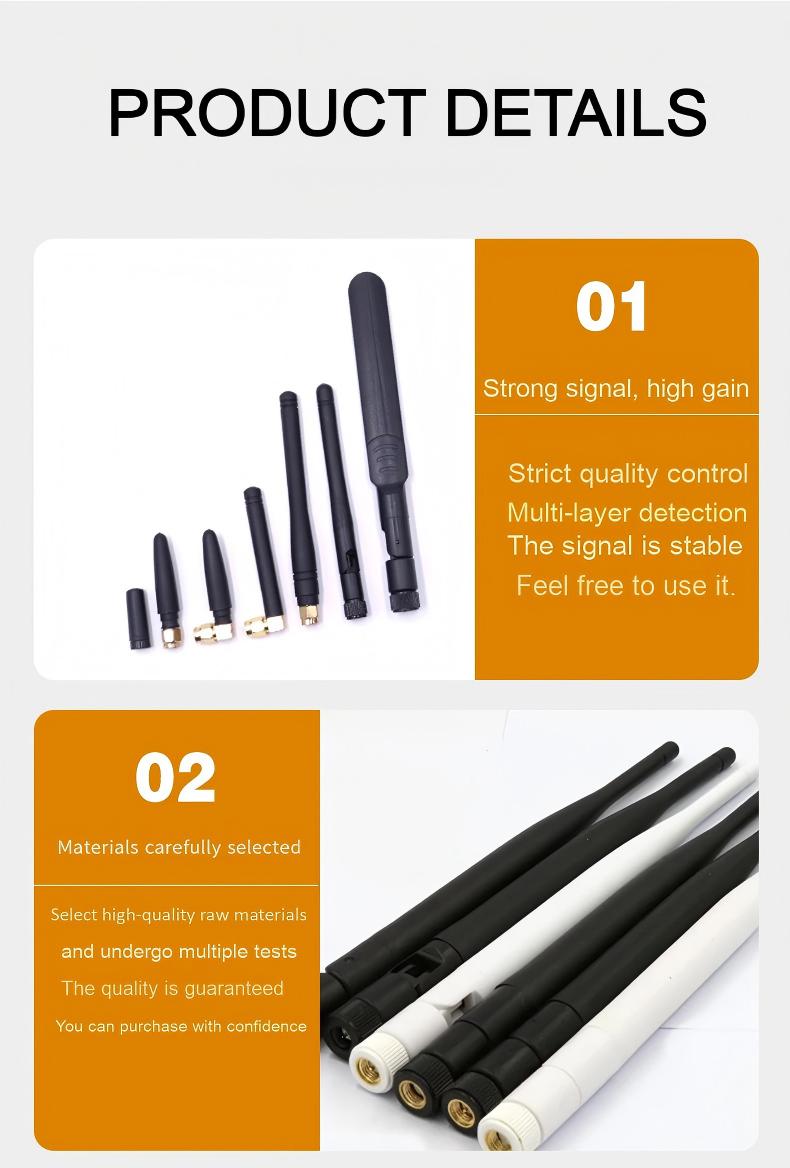

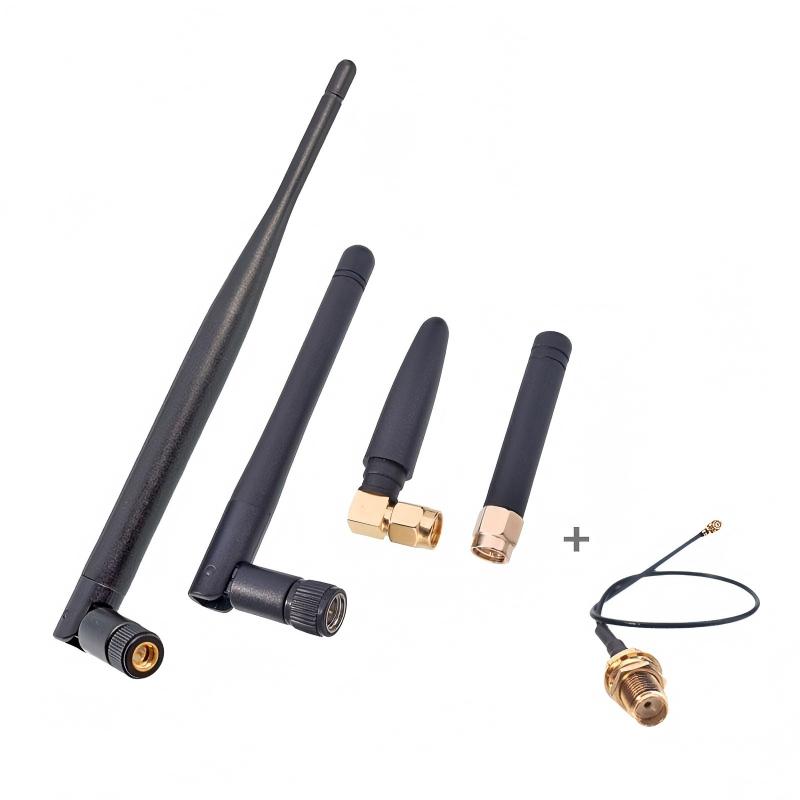

Chính xác thì ăng-ten cao su là gì?

A ăng-ten vịt cao su(thường được gọi là ăng-ten cao su hoặc ăng-ten vịt cao su) là một loại nhỏ phổ biếnanten đa năngđược đặt tên theo lớp bảo vệ bên ngoài bằng cao su hoặc nhựa. Nó được sử dụng rộng rãi trong các thiết bị liên lạc không dây như bộ đàm, bộ định tuyến không dây, radio trên ô tô và thiết bị IoT. Qianmu Communications giải thích các đặc điểm cốt lõi và nguyên tắc làm việc của nó:

1. Đặc điểm cấu trúc và thiết kế

Vật liệu bên ngoài:

Lớp ngoài được làm bằng cao su/silicone dẻo (một số ít là nhựa cứng), mang lại khả năng bảo vệ vật lý như chống thấm, chống sốc và chống ăn mòn.

Màu thường là đen, với một số tùy chọn tùy chỉnh có sẵn với các màu khác (chẳng hạn như trắng hoặc cam).

Cấu trúc bên trong:

Bộ tản nhiệt lõi: Một dây kim loại quấn xoắn ốc bên trong (đồng hoặc thép) được giấu bên trong, đóng vai trò là bộ phận bức xạ của ăng-ten.

Mạch kết hợp cơ sở: Một mạch kết hợp nhỏ (chẳng hạn như tụ điện hoặc cuộn cảm) có thể được tích hợp ở phía dưới để tối ưu hóa trở kháng (thường là 50Ω) cho việc kết hợp thiết bị.

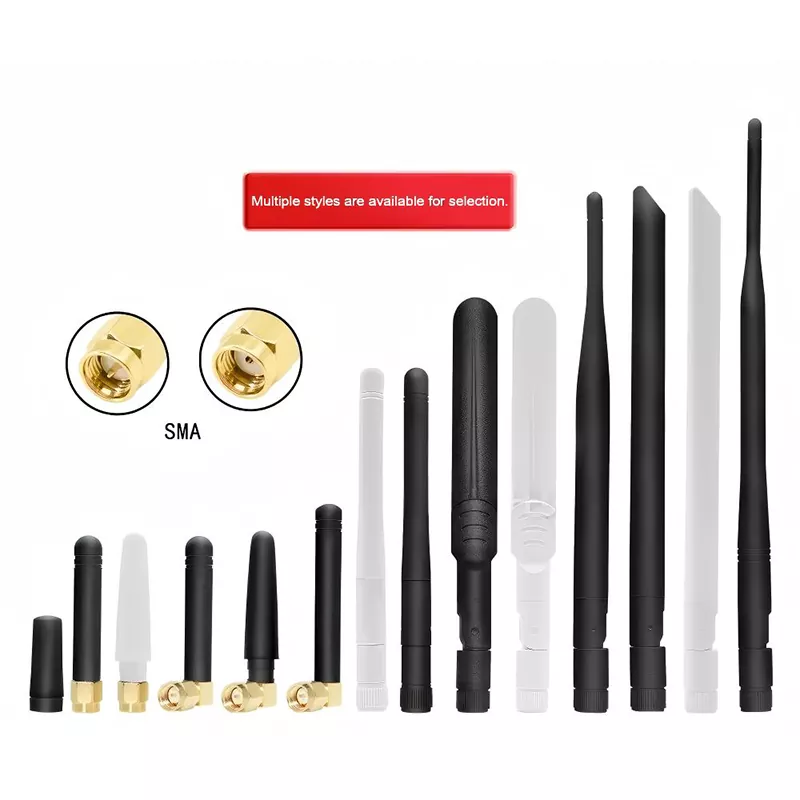

Đầu nối: Các giao diện RF phổ biến như SMA, RP-SMA và TNC được sử dụng ở phía dưới, cho phép kết nối vít trực tiếp với thiết bị.

Hình dạng: hình trụ hoặc hình nón, thường dài 5–20 cm (tùy thuộc vào dải tần hoạt động), có đường kính khoảng 0,5–2 cm.

2. Nguyên lý hoạt động và đặc tính điện

Nguyên lý bức xạ: Dây xoắn ốc bên trong về cơ bản hoạt động như một ăng-ten đơn cực rút ngắn, với chiều dài điện của nó được kéo dài qua cấu trúc xoắn ốc, cho phép cộng hưởng ở dải tần mục tiêu (chẳng hạn như 433 MHz hoặc 2,4 GHz) mặc dù kích thước vật lý nhỏ của nó.

Bức xạ đa hướng: Khi lắp đặt theo chiều dọc, nó cung cấp bức xạ đồng đều theo hướng ngang ở 360°, với mức tăng thấp hơn theo hướng thẳng đứng.

Vùng phủ sóng

1. Băng tần đơn: Được thiết kế dành riêng cho một dải tần số cụ thể (ví dụ: GPS 1,5GHz, 4G 1,8GHz).

2. Đa băng tần: Hỗ trợ nhiều tần số (ví dụ: bao phủ đồng thời UHF 400 MHz và 2,4 GHz) thông qua thiết kế xoắn ốc hoặc cảm ứng phân đoạn.

3. Ưu điểm cốt lõi

Độ bền vật lý:

Vỏ cao su có khả năng chống uốn cong và chống thấm nước (thường được xếp hạng IP67), khiến nó phù hợp cho các ứng dụng ngoài trời hoặc di động (chẳng hạn như ô tô và thiết bị cầm tay).

Dễ dàng cài đặt:

Kết nối trực tiếp giao diện thiết bị mà không cần thiết lập phức tạp.

Chi phí thấp:

Sản xuất hàng loạt công nghiệp có chi phí thấp.

Nhẹ:

Thường nặng dưới 50 gam, lý tưởng cho các thiết bị di động.

4. Các kịch bản ứng dụng điển hình

Điện tử tiêu dùng:

Bộ định tuyến gia đình (Wi-Fi 2.4GHz/5GHz), tai nghe Bluetooth, cảm biến nhà thông minh.

Ăng-ten cao su màu đen có thể tháo rời phía trên bộ định tuyến TP-Link.

Truyền thông không dây chuyên nghiệp:

Đài phát thanh hai chiều (băng tần UHF/VHF), đài phát thanh gắn trên xe và ăng-ten truyền video không người lái.

Internet vạn vật (IoT):

Ăng-ten mô-đun NB-IoT/LoRa, thiết bị đầu cuối định vị GPS.

Thiết bị công nghiệp:

Điều khiển từ xa công nghiệp (cầu trục, AGV), nút mạng cảm biến.

5. Hạn chế và cân nhắc

Hiệu quả thấp hơn:

Do hạn chế về thu nhỏ, hiệu suất bức xạ thường chỉ từ 30%–60% (so với hơn 80% đối với ăng-ten kích thước đầy đủ).

Đạt được giới hạn:

Đặc điểm khuếch đại thấp dẫn đến khoảng cách truyền ngắn hơn (ví dụ: bộ định tuyến Wi-Fi có ăng-ten lưỡng cực thường bao phủ phạm vi 50 mét).

Vị trí cài đặt nhạy cảm:

Phải lắp đặt theo chiều dọc để đảm bảo tính đa hướng; hiệu suất giảm khi ở gần bề mặt kim loại (hiệu ứng mặt đất).

Dải tần cố định:

Không thể điều chỉnh tần số sau khi rời khỏi nhà máy; Cần phải lựa chọn mô hình chính xác theo dải tần của thiết bị.

6. Khuyến nghị lựa chọn và sử dụng

Dải tần phù hợp:

Xác nhận dải tần hoạt động của thiết bị (ví dụ: 315 MHz, 868 MHz, 2,4 GHz) và chọn ăng-ten cộng hưởng tương ứng.

Tương thích giao diện:

Xác minh loại giao diện thiết bị (ví dụ: SMA nam/nữ) để tránh sự không khớp về mặt vật lý.

Chuyển thể cảnh:

Thiết bị ngoài trời phải có mức bảo vệ IP67; thiết bị gắn trên xe cần xem xét thiết kế chống rung.

Nâng cấp hiệu suất:

Các yêu cầu về tầm xa có thể được đáp ứng bằng cách thay thế bằng ăng-ten có mức tăng cao, nhưng điều này sẽ làm mất đi tính đa hướng.

Tóm tắt: Ăng-ten roi là một giải pháp kinh tế và thiết thực trong các thiết bị không dây, được ưa chuộng trong các thiết bị điện tử tiêu dùng và phần cứng công nghiệp do chi phí thấp, lắp đặt dễ dàng và độ bền vật lý mạnh mẽ. Tuy nhiên, mức tăng thấp và băng thông hẹp hạn chế ứng dụng của nó trong các tình huống hiệu suất cao, do đó, ăng-ten bên ngoài chuyên nghiệp vẫn cần thiết cho liên lạc tầm xa hoặc có độ tin cậy cao (chẳng hạn như truyền video bằng máy bay không người lái hoặc trạm gốc).
