Anten ngoài GPS

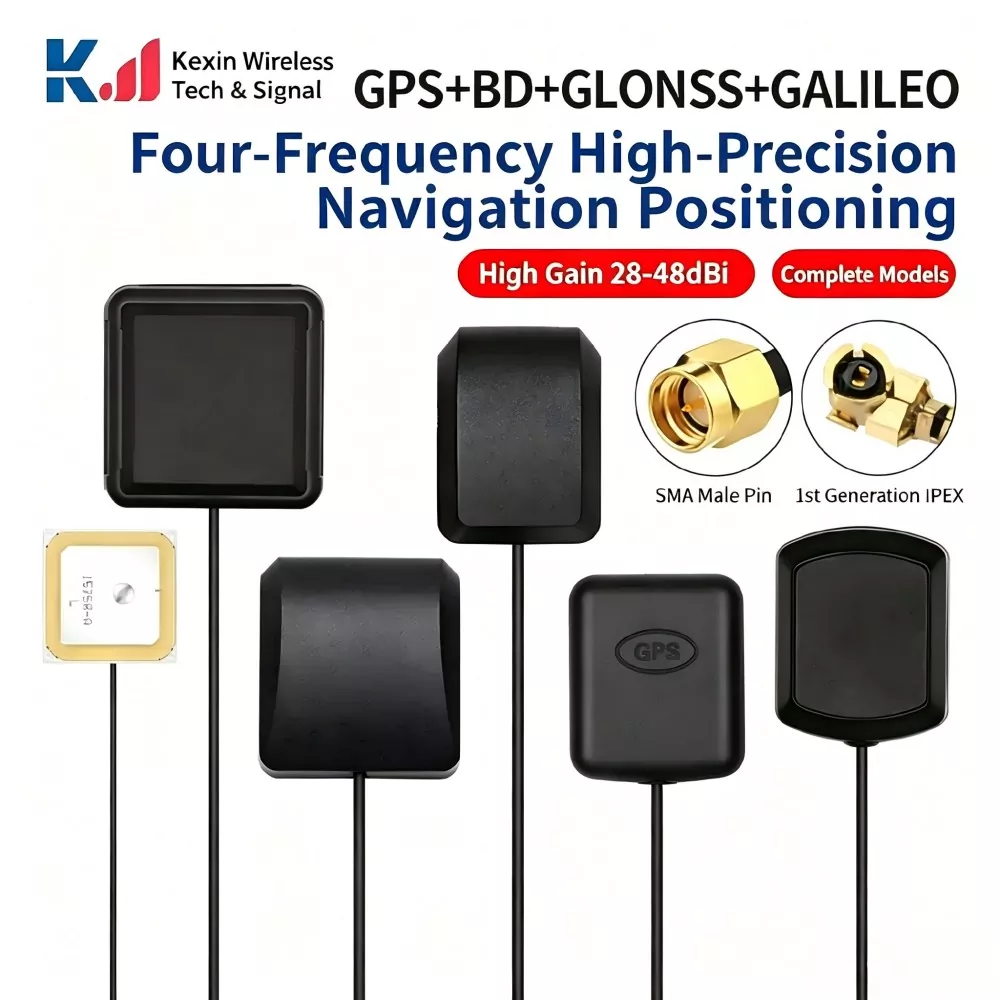

Ăng-ten ngoài GPS là thành phần tần số vô tuyến độc lập được thiết kế đặc biệt để nhận tín hiệu RF yếu từ Hệ thống vệ tinh dẫn đường toàn cầu (GNSS), bao gồm GPS, Beidou, GLONASS, Galileo và các hệ thống vệ tinh khác. Không giống như ăng-ten tích hợp, nó được tách biệt khỏi thiết bị chính thông qua cáp đồng trục. Thiết kế này khắc phục các hạn chế về che chắn vật lý của vỏ thiết bị, cho phép lắp đặt ăng-ten ở các khu vực ngoài trời mở hoặc trên nóc xe để có Trường nhìn (FOV) tối ưu cho vệ tinh.

Nó hoạt động như thế nào?

 Tín hiệu RF được truyền bởi vệ tinh GPS cực kỳ yếu khi chúng chạm tới mặt đất (thường nằm trong khoảng từ -125 dBm đến -160 dBm). Ăng-ten ngoài GPS chất lượng cao đảm bảo thu tín hiệu hiệu quả thông qua cơ chế sau:

1. Kết hợp phân cực tròn bên phải (RHCP)

Ăng-ten có thiết kế miếng vá vi dải đặc biệt phù hợp hoàn hảo với đặc điểm phân cực tròn bên phải của tín hiệu vệ tinh, từ đó loại bỏ sự suy giảm tín hiệu do thay đổi hướng của thiết bị.

2. Bộ khuếch đại nhiễu thấp LNA

LNA (bộ khuếch đại nhiễu thấp) hiệu suất cao tích hợp giúp khuếch đại tín hiệu yếu trong khi vẫn duy trì hệ số nhiễu cực thấp (thường <2 dB) và bù đắp tổn thất chèn phát sinh trong quá trình truyền dẫn trung chuyển.

3. Thiết kế chống nhiễu đa đường

Bằng cách tối ưu hóa mặt phẳng mặt đất và cấu trúc cuộn cảm, các tín hiệu nhiễu ở độ cao thấp phản xạ từ các tòa nhà hoặc mặt đất sẽ được triệt tiêu một cách hiệu quả.

Điểm bán hàng cốt lõi

Là một công ty có thâm niên sâu trong lĩnh vực RF, Nhà sản xuất ăng-ten nổi tiếng của Trung Quốc, Sản phẩm của chúng tôi đã chứng minh được những ưu điểm đáng kể trong thử nghiệm thực tế:

• Khả năng tương thích đa hệ thống trên toàn dải tần

Hỗ trợ các dải tần đầy đủ L1/L2/L5/L6 và L-Band, tích hợp liền mạch với các hệ thống như GPS, BeiDou và Galileo để đáp ứng các yêu cầu định vị RTK có độ chính xác cao.

• Khả năng chống nhiễu vượt trội

Dữ liệu đo được cho thấy, ngay cả trong các hẻm núi đô thị phức tạp hoặc gần các tháp truyền tải điện áp cao, khả năng triệt tiêu ngoài băng tần vẫn rất tuyệt vời, giúp giảm nguy cơ mất khóa hệ thống một cách hiệu quả.

• Tiêu chuẩn bảo vệ cấp công nghiệp

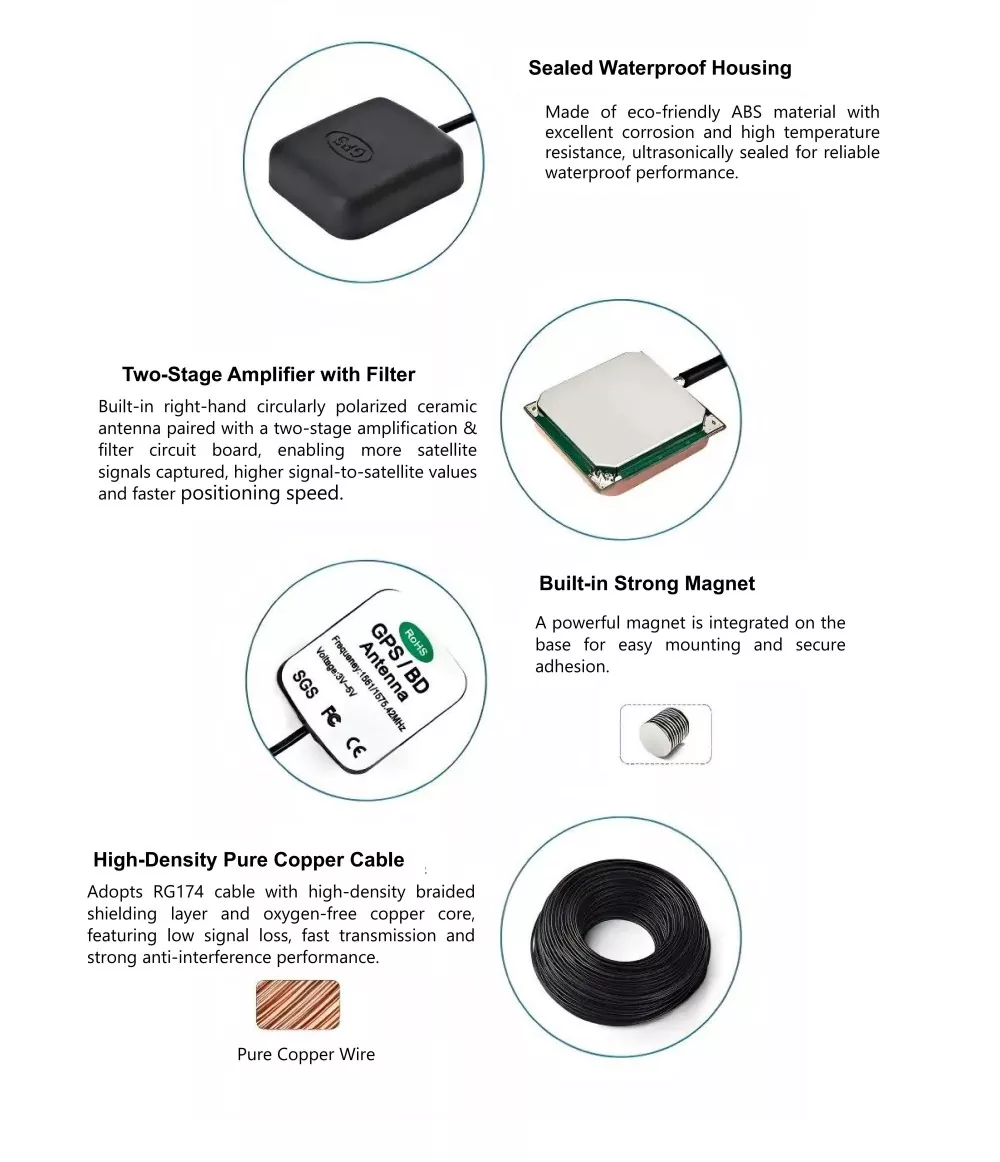

Nó có tính năng đóng gói siêu âm và thiết kế chống nước kép, đạt mức bảo vệ IP67 và duy trì hiệu suất ổn định ngay cả trong môi trường khắc nghiệt từ -40oC đến +85oC.

• Dịch vụ tùy chỉnh linh hoạt

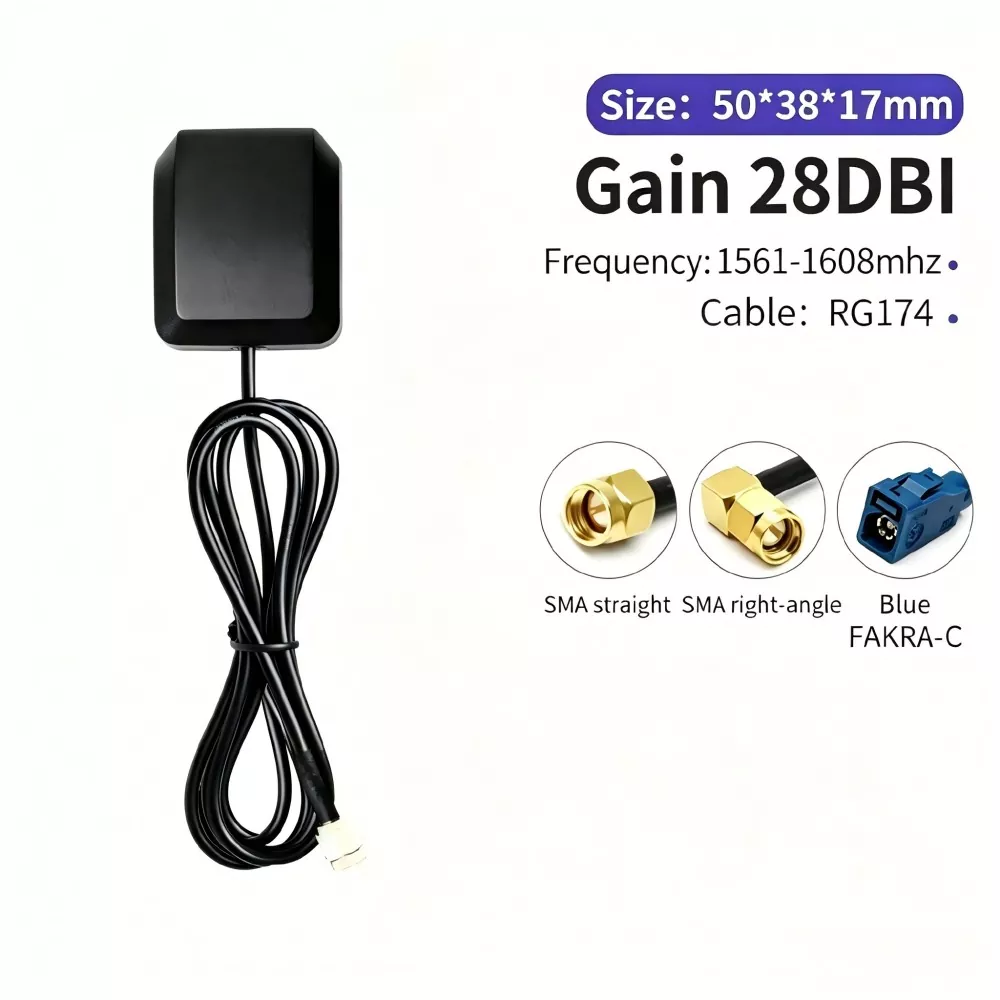

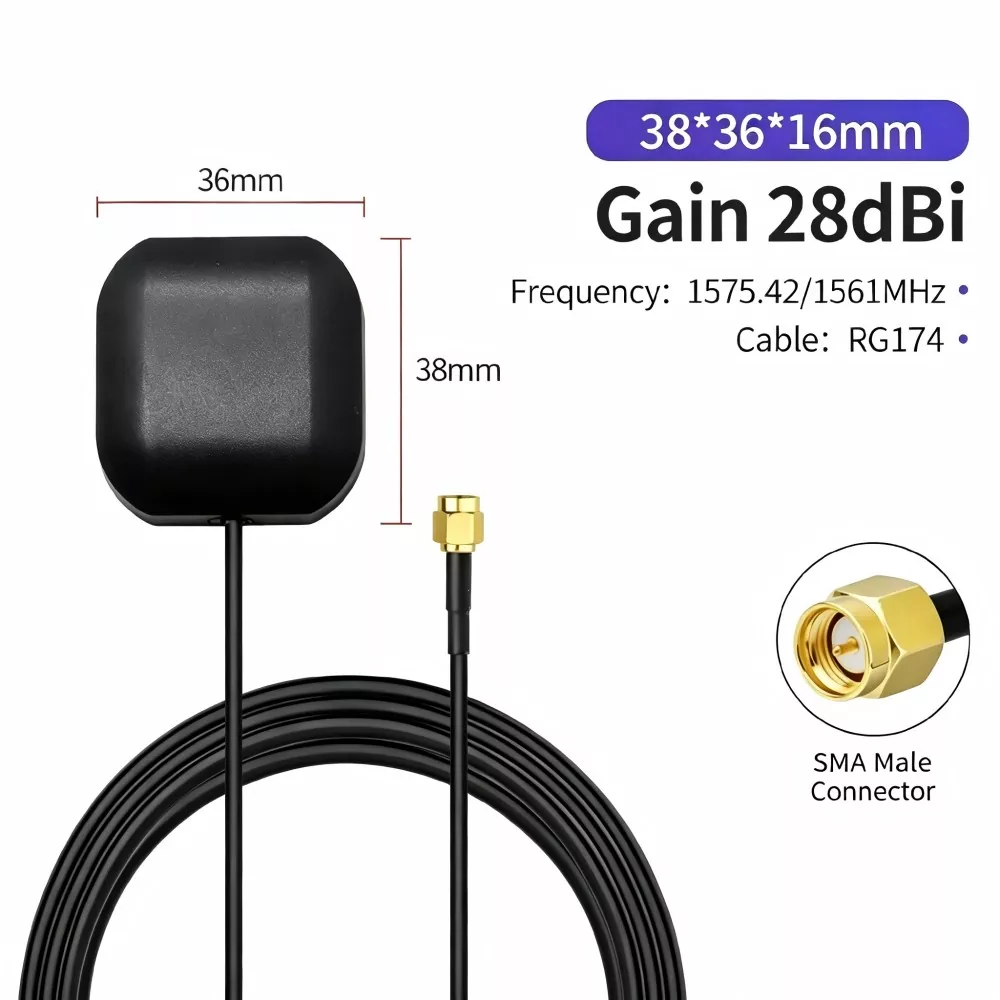

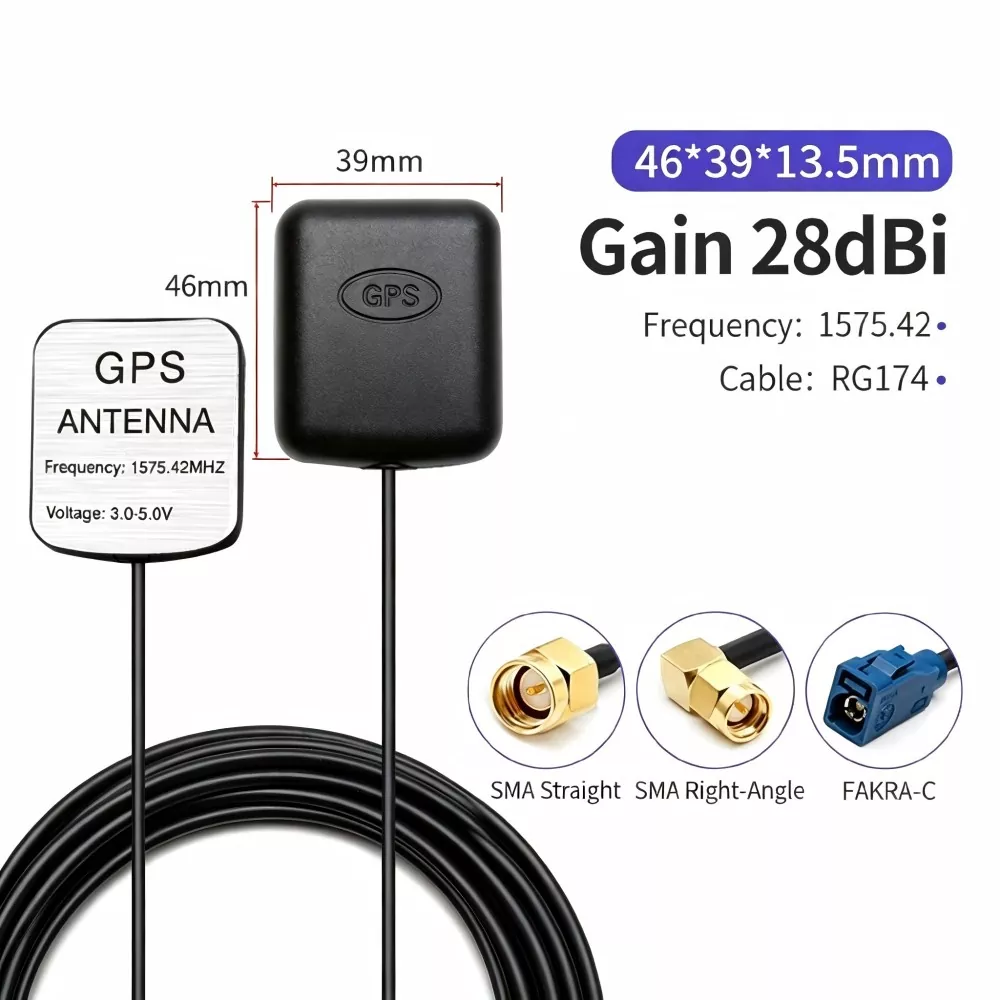

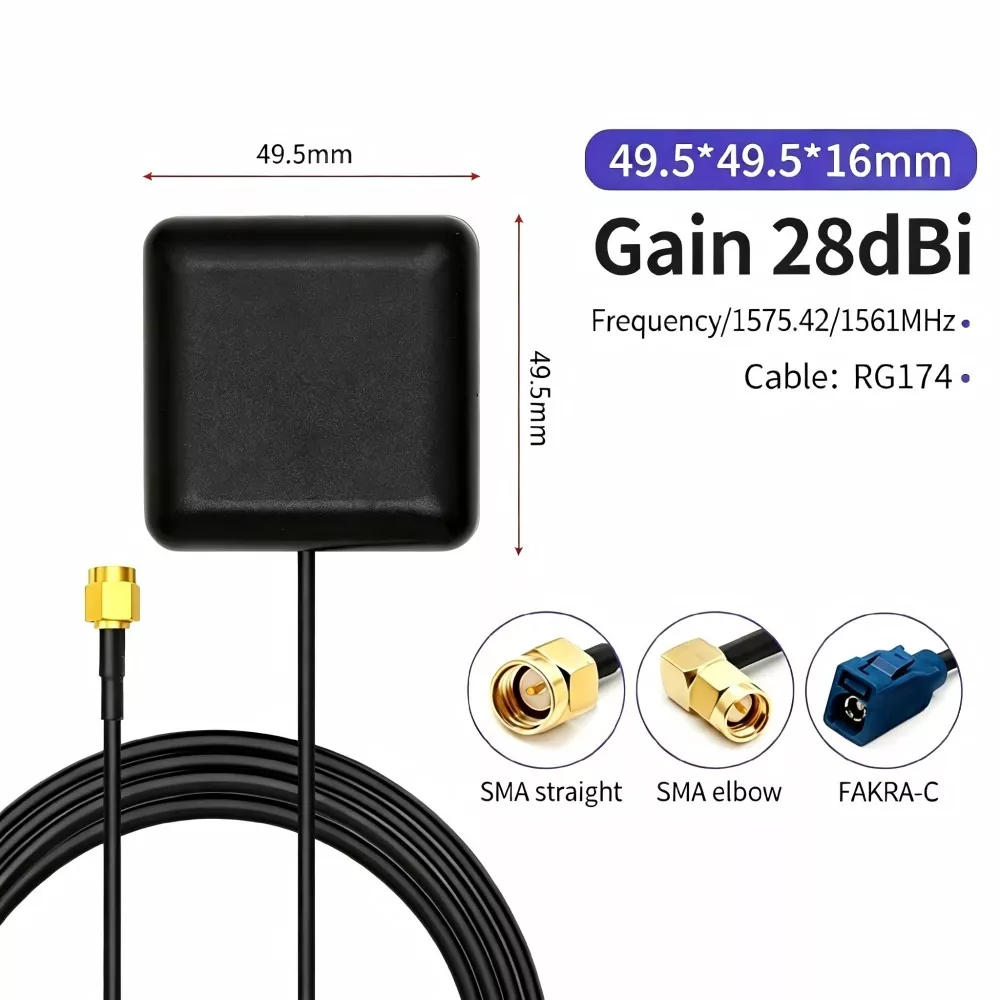

Hỗ trợ tùy chỉnh nhiều giao diện khác nhau như SMA và TNC; chiều dài cáp và phương pháp lắp từ tính/vít đều có thể được điều chỉnh theo yêu cầu.

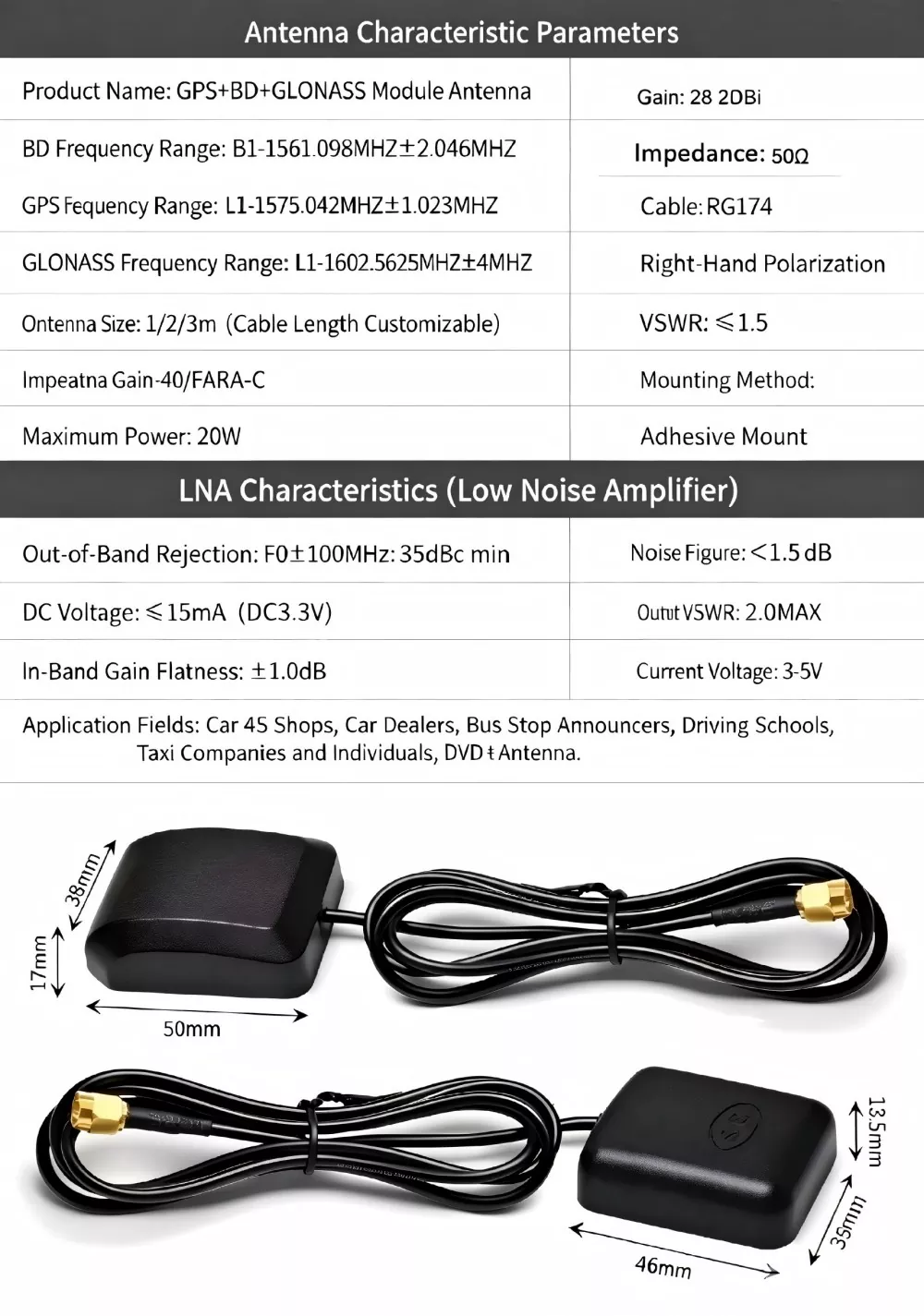

Thông số kỹ thuật

Những thiết bị nào tương thích?

Ăng-ten ngoài GPS của chúng tôi được sử dụng rộng rãi trong các lĩnh vực sau:

1. Xe kết nối thông minh và ADAS

Được lắp đặt trên nóc xe, nó xuyên qua lớp màng chống nổ của ô tô để cung cấp khả năng định vị ở mức độ centimet cho hệ thống lái xe tự động và quản lý đội xe.

2. Nông nghiệp chính xác và máy bay không người lái

Được gắn trên đầu máy bay không người lái nông nghiệp hoặc máy móc nông nghiệp, nó có khả năng chống nhiễu điện từ mạnh, đảm bảo hành trình tự động chính xác và phun thuốc trừ sâu chính xác.

3. Đồng bộ hóa thời gian khảo sát trắc địa và trạm gốc

Là thành phần cốt lõi của trạm gốc hoặc máy thu RTK, sai số trung tâm pha ổn định (±2 mm) đảm bảo độ chính xác của phép đo ở mức milimet.

4. Điều hướng hàng hải và tàu biển

Thiết kế chống ăn mòn phun muối đảm bảo dữ liệu hướng và vị trí liên tục, đáng tin cậy ngay cả trong môi trường biển khắc nghiệt.

5. Theo dõi tài sản IoT

Được thiết kế với dây cáp dài, nó có thể dễ dàng được giấu bên ngoài container hoặc máy móc lớn, cho phép giám sát hậu cần trên toàn thế giới.

So sánh chuyên sâu với các sản phẩm cạnh tranh

Hướng dẫn minh họa cài đặt và sử dụng

1. Lựa chọn vị trí: Hãy đảm bảo lắp đặt ăng-ten trên bề mặt bằng phẳng với tầm nhìn không bị cản trở và không bị kim loại cản trở (chẳng hạn như nóc ô tô hoặc nóc thiết bị).

2. Xử lý chống thấm: Các điểm kết nối ngoài trời phải được bịt kín bằng băng chống thấm tự tan được dán theo phương pháp bọc "321" để ngăn nước mưa chảy dọc theo cáp vào thiết bị.

3. Nối đất và chống sét: Trước khi cáp trung chuyển đi vào phòng thiết bị hoặc thiết bị, nên lắp đặt một thiết bị chống sét của trung chuyển và đảm bảo rằng thiết bị chống sét được nối đất đúng cách ở gần đó.

4. Thông số kỹ thuật đi dây: Khi đi dây cáp, phải lắp đặt "vòng nhỏ giọt (uốn cong hình chữ U)" để ngăn nước mưa chảy ngược.

Làm thế nào để chọn ăng-ten ngoài GPS phù hợp?

Tìm kiếm Nhà cung cấp đáng tin cậy Khi đó, nên tập trung đánh giá ba điểm sau:

1. Làm rõ các yêu cầu về băng tần: Để điều hướng cơ bản, chỉ cần chọn ăng-ten tần số đơn L1. Nếu cần có RTK có độ chính xác cao hoặc hiệu suất chống nhiễu, hãy đảm bảo chọn ăng-ten đa tần L1/L2/L5.

2. Đánh giá môi trường lắp đặt: Để sử dụng trong xe hoặc ngoài trời, xếp hạng chống nước IP67 cộng với đế từ tính là lựa chọn hàng đầu; đối với các trạm gốc cố định, nên lắp đặt vít kết hợp với cuộn cảm kháng để giảm thiểu đa đường.

3. Xác minh độ tổn thất của cáp: Nếu chiều dài cáp vượt quá 5 mét, nhà cung cấp phải cung cấp cáp có độ tổn hao thấp; nếu không, lợi ích của LNA sẽ bị bù đắp bởi tổn thất cáp.

Tại sao chọn chúng tôi?

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến không chỉ là nhà sản xuất ăng-ten ngoài GPS mà còn là đối tác công nghệ RF đáng tin cậy của bạn. Chúng tôi có buồng chống phản xạ vi sóng được phát triển độc lập và đội ngũ kỹ sư giàu kinh nghiệm, cho phép chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện bao gồm tạo nguyên mẫu, thử nghiệm và sản xuất hàng loạt. Tận dụng hệ sinh thái công nghiệp điện tử lâu đời của Thâm Quyến, chúng tôi cung cấp thời gian cạnh tranh và các giải pháp tiết kiệm chi phí trong khi vẫn duy trì chất lượng sản phẩm tuyệt vời.

Câu hỏi thường gặp

Q1: Nó có tương thích với hệ thống BeiDou không?

Đ: Chắc chắn rồi. Ăng-ten của chúng tôi có thiết kế đa nguồn cấp dữ liệu và hỗ trợ nguyên bản các hệ thống GNSS toàn cầu chính thống, bao gồm GPS, BeiDou, GLONASS và Galileo.

Câu 2: Là nhà sản xuất, số lượng đặt hàng tối thiểu (MOQ) của bạn là bao nhiêu?

Đáp: Chúng tôi hỗ trợ các phương án mua sắm linh hoạt. Đối với các mẫu tiêu chuẩn, chúng tôi chấp nhận các đơn đặt hàng dùng thử với số lượng nhỏ. Đối với các mẫu tùy chỉnh, vui lòng liên hệ với nhóm bán hàng của chúng tôi để nhận báo giá mới nhất và thông tin moq cụ thể.

Câu hỏi 3: Làm thế nào để bạn chọn giữa ăng-ten GPS bên ngoài hoạt động và mô hình thụ động?

Trả lời: Đối với các ứng dụng ô tô, hệ thống điều khiển công nghiệp, các dự án khảo sát và lập bản đồ cũng như các ứng dụng ngoài trời, cần có Ăng-ten ngoài GPS đang hoạt động. Các mẫu thụ động chỉ phù hợp với khoảng cách rất ngắn trong nhà trong vòng 1 mét và có thể bị mất tín hiệu đáng kể khi sử dụng cáp dài hơn. Tất cả các mẫu hàng đầu của Nhà máy Qianmu đều áp dụng thiết kế tích cực.

Q4: Ăng-ten có thể sử dụng cáp mở rộng không? Độ dài được hỗ trợ tối đa là bao nhiêu?

Trả lời: Chiều dài tối đa được khuyến nghị cho cáp RG174 tiêu chuẩn là 10 mét. Nếu chiều dài cáp vượt quá 10 mét, vui lòng liên hệ với nhà cung cấp để thay thế bằng cáp LMR RF có tổn thất thấp. Nhà máy cũng có thể tùy chỉnh các ăng-ten cực dài với dây cáp lên tới 20 mét.
