Ăng-ten FPC so với PCB: Sự khác biệt chính đối với các thiết bị điện tử nhỏ gọn

Việc chọn ăng-ten cho một thiết bị điện tử nhỏ gọn không chỉ bao gồm việc tìm kiếm một bộ phận phù hợp với không gian sẵn có. Ăng-ten phải hoạt động phù hợp với bố cục PCB, vỏ, tần số hoạt động và các bộ phận xung quanh của thiết bị.

Ăng-ten FPC và ăng-ten PCB là hai lựa chọn cho thiết kế không dây nhúng. Cả hai đều có thể được sử dụng trong các thiết bị điện tử nhỏ gọn, nhưng chúng khác nhau về kết cấu, yêu cầu lắp đặt và cách chúng phù hợp với quy trình sản xuất.

Đối với các kỹ sư phát triển thiết bị IoT, máy tính bảng, thiết bị điện tử đeo được và thiết bị đầu cuối không dây, việc hiểu sớm những khác biệt này có thể giúp tránh những thay đổi thiết kế không cần thiết trong quá trình tạo mẫu.

Anten FPC là gì?

Ăng-ten FPC sử dụng mô hình dẫn điện trên đế mạch in linh hoạt. Cấu trúc mỏng của nó cho phép nó được lắp đặt trong không gian hẹp phù hợp hoặc dọc theo các bề mặt cong nhất định bên trong vỏ điện tử.

Điều này có thể hữu ích khi PCB chính không cung cấp đủ không gian phù hợp cho ăng-ten hoặc khi vỏ thiết bị yêu cầu vị trí lắp đặt khác.

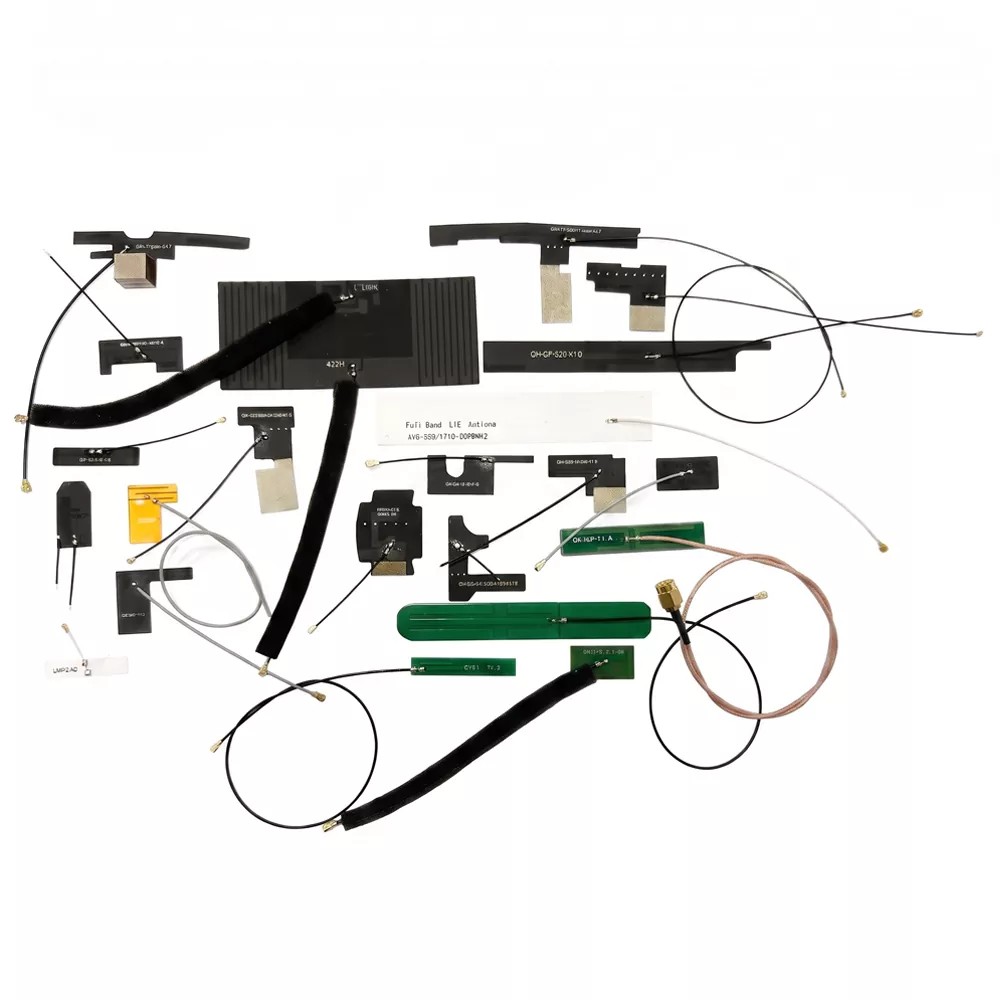

Các ứng dụng điển hình bao gồm thiết bị điện tử đeo được, thiết bị đầu cuối cầm tay, thiết bị cầm tay và thiết bị IoT nhỏ gọn. cácPhạm vi ăng-ten FPCtừ Qianmu bao gồm các giải pháp ăng-ten tích hợp cho các ứng dụng không dây khác nhau, với các thông số kỹ thuật được chọn theo yêu cầu của thiết bị.

Khi đánh giá ăng-ten FPC, các kỹ sư nên kiểm tra kích thước, tần số hoạt động, tùy chọn cáp và đầu nối, phương pháp lắp đặt và khoảng cách với các bộ phận kim loại gần đó.

Anten PCB là gì?

Ăng-ten PCB được hình thành bởi một mẫu dẫn điện trên bảng mạch in. Tùy theo thiết kế, nó có thể được tích hợp vào PCB chính hoặc đặt trên một bo mạch chuyên dụng.

Cách tiếp cận này có thể làm giảm nhu cầu về thành phần ăng-ten riêng biệt khi bảng mạch có đủ không gian cho phần tử bức xạ và độ hở cần thiết của nó. Nó thường được xem xét cho các mô-đun không dây, bộ điều khiển IoT, thiết bị nhà thông minh và các sản phẩm khác có bố cục bo mạch tương đối ổn định.

Tuy nhiên, ăng-ten PCB tự động không phải là lựa chọn có chi phí thấp hơn hoặc hiệu suất tốt hơn. Kết quả của nó phụ thuộc vào hình dạng ăng-ten, mặt phẳng nền, vật liệu bảng mạch, các bộ phận lân cận và lớp vỏ cuối cùng.

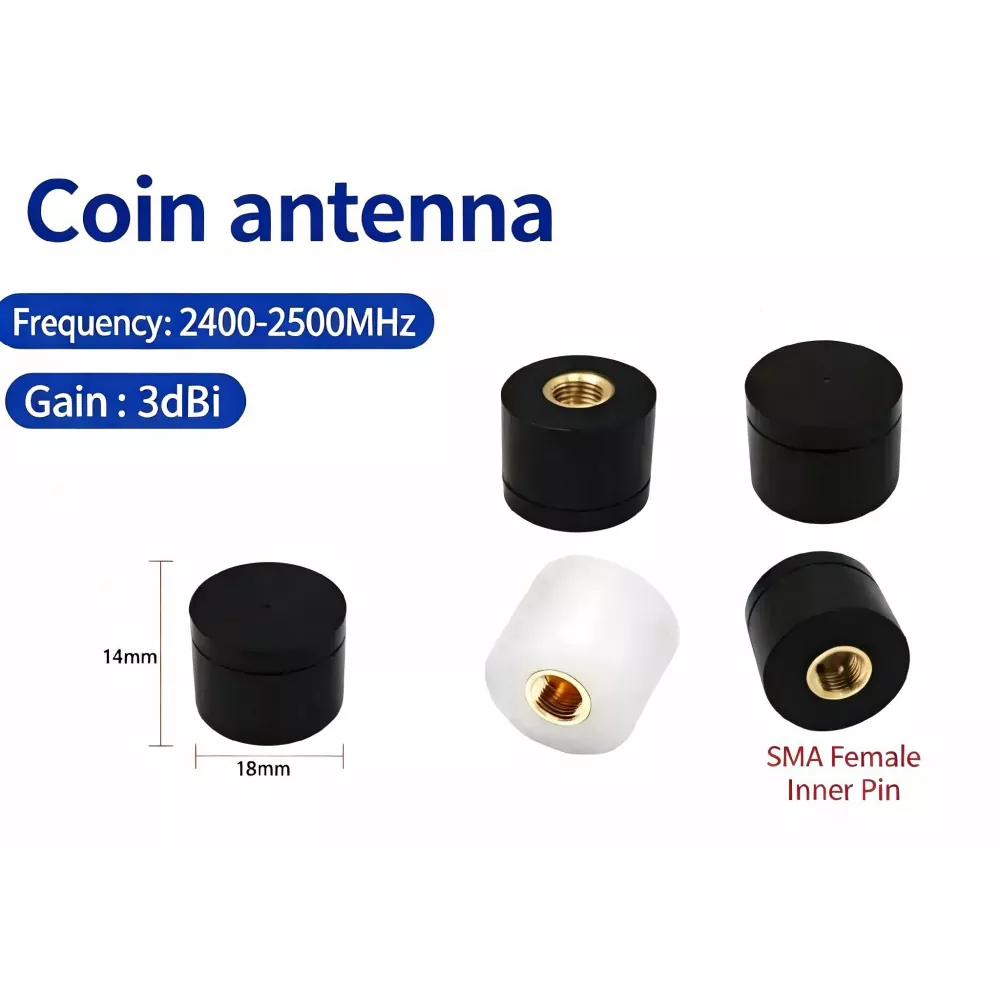

của Thiên Mụcgiải pháp ăng-ten tích hợpbao gồm cả phương pháp tiếp cận dựa trên FPC và tích hợp PCB cho các cấu trúc thiết bị khác nhau.

Ăng-ten FPC so với Ăng-ten PCB: Sự khác biệt chính

Sự khác biệt thực tế là cách mỗi ăng-ten phù hợp với sản phẩm. Ăng-ten FPC mang lại sự tự do hơn trong việc bố trí, trong khi ăng-ten PCB có thể đơn giản hóa việc tích hợp khi bảng mạch được thiết kế xung quanh nó.

Cả hai loại đều không đảm bảo hiệu suất không dây tốt hơn nếu không thử nghiệm trên thiết bị dự định.

1. Không gian lắp đặt và thiết kế cơ khí

Không gian sẵn có thường là yếu tố đầu tiên được đánh giá.

Ăng-ten FPC có thể được đặt dọc theo tường bao hoặc trong khu vực hẹp bên trong, miễn là tuân thủ các giới hạn uốn cong, điều kiện lắp đặt và yêu cầu về điện của ăng-ten. Điều này có thể hữu ích trong các thiết bị mà pin, màn hình và bo mạch chính chiếm phần lớn không gian có sẵn.

Ăng-ten PCB cần có một khu vực phù hợp trên bảng mạch. Bố cục của nó phải tính đến phần tử bức xạ, mặt phẳng nền và khoảng cách với các bộ phận khác.

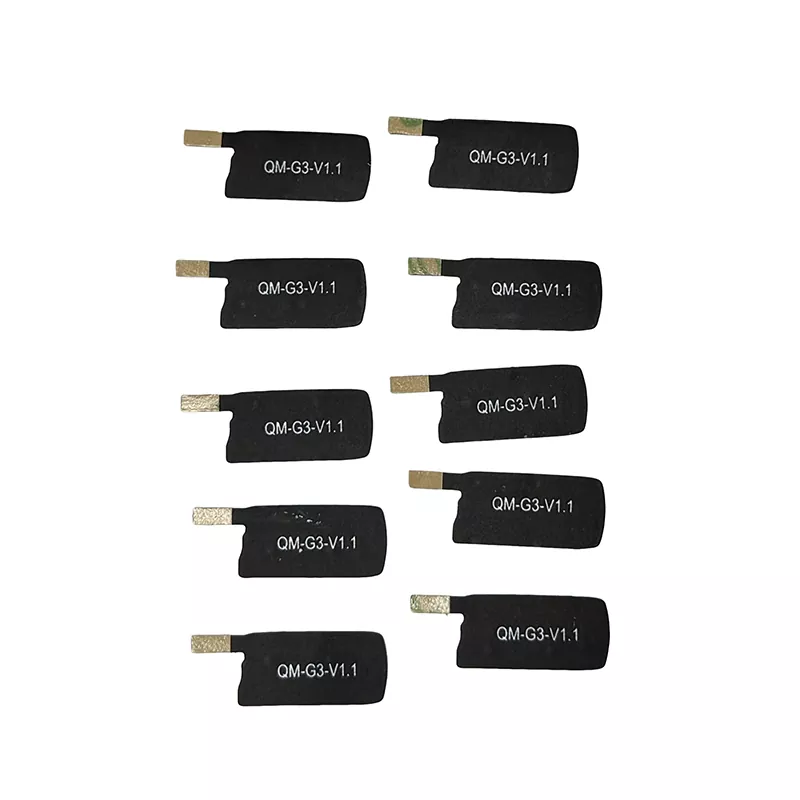

Ví dụ: một máy tính bảng có bố cục bên trong chật hẹp có thể được hưởng lợi từ việc đánh giá một ăng-ten linh hoạt có thể được đặt cách xa khu vực đông người. của Thiên MụcĂng-ten máy tính bảng FPC siêu mỏnglà sản phẩm phù hợp để xem xét khi đánh giá loại hình tích hợp này.

Lựa chọn cuối cùng phải dựa trên thiết kế cơ học hoàn chỉnh chứ không chỉ dựa trên kích thước của ăng-ten.

2. Hiệu suất RF và độ ổn định tín hiệu

Ăng-ten linh hoạt không tự động cung cấp khả năng thu sóng mạnh hơn và ăng-ten tích hợp PCB không nhất thiết phải ổn định hơn.

Hiệu suất phụ thuộc vào tần số hoạt động, hình dạng ăng-ten, kết hợp trở kháng, tham chiếu mặt đất, vật liệu vỏ và các bộ phận xung quanh. Pin, giá đỡ kim loại, màn hình và cáp đều có thể ảnh hưởng đến ăng-ten được lắp đặt.

Trước khi chọn ăng-ten, các kỹ sư nên xác nhận các thông số sau:

• Tần số hoạt động và băng thông yêu cầu

• Trở kháng và VSWR

• Mô hình khuếch đại và bức xạ

• Mặt đất và khoảng cách anten

• Yêu cầu về đầu nối và cáp cấp dữ liệu

• Hiệu suất trong vỏ hoàn thiện

Đối với các thiết bị không dây nhỏ gọn, việc kiểm tra ăng-ten ở vị trí lắp đặt thực tế là đặc biệt quan trọng. Kết quả thu được từ ăng-ten độc lập có thể không thể hiện hiệu suất của nó sau khi ăng-ten được lắp ráp thành sản phẩm cuối cùng.

3. Chi phí sản xuất và lắp ráp

Tổng chi phí phụ thuộc vào thiết kế thiết bị hoàn chỉnh chứ không chỉ giá ăng-ten.

Ăng-ten PCB có thể giảm bớt các thành phần riêng biệt và các bước lắp ráp khi nó phù hợp với bố cục bo mạch hiện có. Tuy nhiên, nếu thiết kế yêu cầu thay đổi kích thước PCB, định tuyến hoặc vị trí thành phần, những thay đổi đó có thể làm tăng công việc phát triển.

Ăng-ten FPC là một thành phần riêng biệt và có thể yêu cầu thêm vật liệu cố định, cáp hoặc đầu nối. Tuy nhiên, nó có thể thực tế hơn khi tránh được việc thiết kế lại PCB hoặc vỏ bọc.

Đối với các dự án OEM, hãy so sánh các chi phí sau:

• Chế tạo anten

• Sửa đổi PCB và vỏ

• Cáp, đầu nối và vật liệu lắp đặt

• Lắp ráp và kiểm tra

• Thử nghiệm nguyên mẫu và điều chỉnh RF

• Khối lượng sản xuất và nhu cầu dự kiến

Việc yêu cầu báo giá dựa trên các yêu cầu kỹ thuật giống nhau sẽ mang lại sự so sánh hữu ích hơn so với việc đánh giá hai công nghệ dựa trên giá thành phần cơ bản của chúng.

4. Ăng-ten nào phù hợp với ứng dụng của bạn?

Thiết kế phù hợp phụ thuộc vào cấu trúc vật lý của thiết bị và yêu cầu không dây.

Thiết bị đeo và di động:Một ăng-ten FPC có thể đáng được đánh giá khi vỏ cong hoặc cách bố trí bên trong để lại không gian hạn chế cho cấu trúc ăng-ten cứng.

Sản phẩm nhà thông minh và IoT:Cả hai lựa chọn đều có thể phù hợp. Quyết định phụ thuộc vào tiêu chuẩn không dây, cách bố trí bo mạch, vỏ bọc và quy trình lắp ráp.

Thiết bị không dây công nghiệp:Ăng-ten PCB có thể hoạt động tốt khi bố trí bo mạch cố định và có đủ khoảng trống. Ăng-ten FPC có thể hữu ích khi không gian lắp đặt bị hạn chế.

Máy tính bảng và thiết bị đầu cuối cầm tay:Ăng-ten linh hoạt có thể cung cấp các tùy chọn định vị bổ sung, đặc biệt khi cấu trúc bên trong đông đúc. Lựa chọn cuối cùng vẫn yêu cầu xác nhận RF.

của Thiên Mụcphạm vi sản phẩmbao gồm các loại ăng-ten bên trong và bên ngoài cho các ứng dụng không dây khác nhau. Việc xem xét cấu trúc sản phẩm có sẵn cùng với bản vẽ thiết bị có thể giúp thu hẹp các lựa chọn phù hợp.

5. Thông tin nào cần thiết cho một ăng-ten tùy chỉnh?

Trước khi yêu cầu báo giá hoặc nguyên mẫu, hãy chuẩn bị các chi tiết chính của ứng dụng dự định:

1. Dải tần số:Chỉ định tần số hoạt động cần thiết và tiêu chuẩn không dây.

2. Kích thước có sẵn:Cung cấp kích thước ăng-ten tối đa và diện tích lắp đặt có sẵn.

3. Cấu trúc thiết bị:Chia sẻ bản vẽ PCB, kích thước vỏ và vị trí của các bộ phận kim loại hoặc pin gần đó.

4. Yêu cầu RF:Xác định trở kháng mục tiêu, băng thông, VSWR, mức tăng và các tiêu chí hiệu suất áp dụng khác.

5. Phương thức kết nối:Xác nhận xem thiết kế có cần kết nối PCB trực tiếp, cáp đồng trục, đầu nối IPEX hay giao diện khác hay không.

6. Yêu cầu kiểm tra:Chỉ định mọi phép đo RF được yêu cầu hoặc xác nhận ở cấp độ sản phẩm.

7. Kế hoạch sản xuất:Cung cấp số lượng nguyên mẫu, khối lượng đặt hàng dự kiến ​​và tiến độ phát triển.

Những chi tiết này giúp xác định xem ăng-ten FPC, ăng-ten PCB hay cấu trúc ăng-ten tích hợp khác có phù hợp với dự án hay không.

Câu hỏi thường gặp

Ăng-ten FPC có tốt hơn ăng-ten PCB không?

Không phải trong mọi ứng dụng. Ăng-ten FPC mang lại sự linh hoạt cao hơn trong vị trí vật lý, trong khi ăng-ten PCB có thể đơn giản hóa việc tích hợp khi bố trí bo mạch cung cấp đủ không gian. Sự lựa chọn đúng đắn phụ thuộc vào cấu trúc thiết bị và yêu cầu RF.

Ăng-ten FPC và PCB có thể hỗ trợ Wi-Fi và Bluetooth không?

Đúng. Cả hai đều có thể được thiết kế cho các ứng dụng Wi-Fi và Bluetooth, bao gồm cả các sản phẩm 2,4 GHz. Khả năng tương thích phụ thuộc vào thiết kế ăng-ten, băng thông, kết nối và điều kiện lắp đặt.

Ăng-ten PCB có luôn có giá thấp hơn không?

Không. Ăng-ten PCB có thể giảm bớt công việc lắp ráp và các thành phần riêng biệt, nhưng việc thiết kế lại PCB có thể làm tăng thêm chi phí phát triển. Ăng-ten FPC có thể tiết kiệm hơn khi tránh được những thay đổi lớn đối với bo mạch chính hoặc vỏ bọc.

Điều gì ảnh hưởng đến hiệu suất của ăng-ten tích hợp?

Tần số hoạt động, hình dạng ăng-ten, mặt đất, kết hợp trở kháng, vật liệu vỏ và các bộ phận lân cận đều có thể ảnh hưởng đến hiệu suất. Việc thử nghiệm trên thiết bị đã hoàn thiện là điều cần thiết.

Qianmu có thể cung cấp ăng-ten FPC tùy chỉnh không?

Trang ăng-ten FPC của Qianmu mô tả các tùy chọn tùy chỉnh có sẵn, bao gồm kích thước, tần số, đầu nối, cáp và phương pháp cài đặt. Các thông số kỹ thuật cuối cùng phải được xác nhận dựa trên các yêu cầu cơ học và RF của dự án.

Lựa chọn giữa ăng-ten FPC và PCB

Quyết định giữa ăng-ten FPC và ăng-ten PCB phải bắt đầu bằng cách bố trí thiết bị, tần số hoạt động và hiệu suất không dây cần thiết. Sau đó, tính linh hoạt của việc cài đặt, các bước lắp ráp và tổng chi phí phát triển phải được đánh giá cùng nhau.

Đối với các sản phẩm điện tử nhỏ gọn, việc xác nhận sớm vị trí ăng-ten và thử nghiệm thiết kế trong vỏ dự định của nó có thể làm giảm những thay đổi có thể tránh được sau này trong quá trình phát triển.

Để đánh giá một tùy chọn phù hợp, hãy xem xét các giải pháp ăng-ten FPC của Qianmu và các tùy chọn ăng-ten tích hợp khác cùng với yêu cầu thiết bị của bạn.
