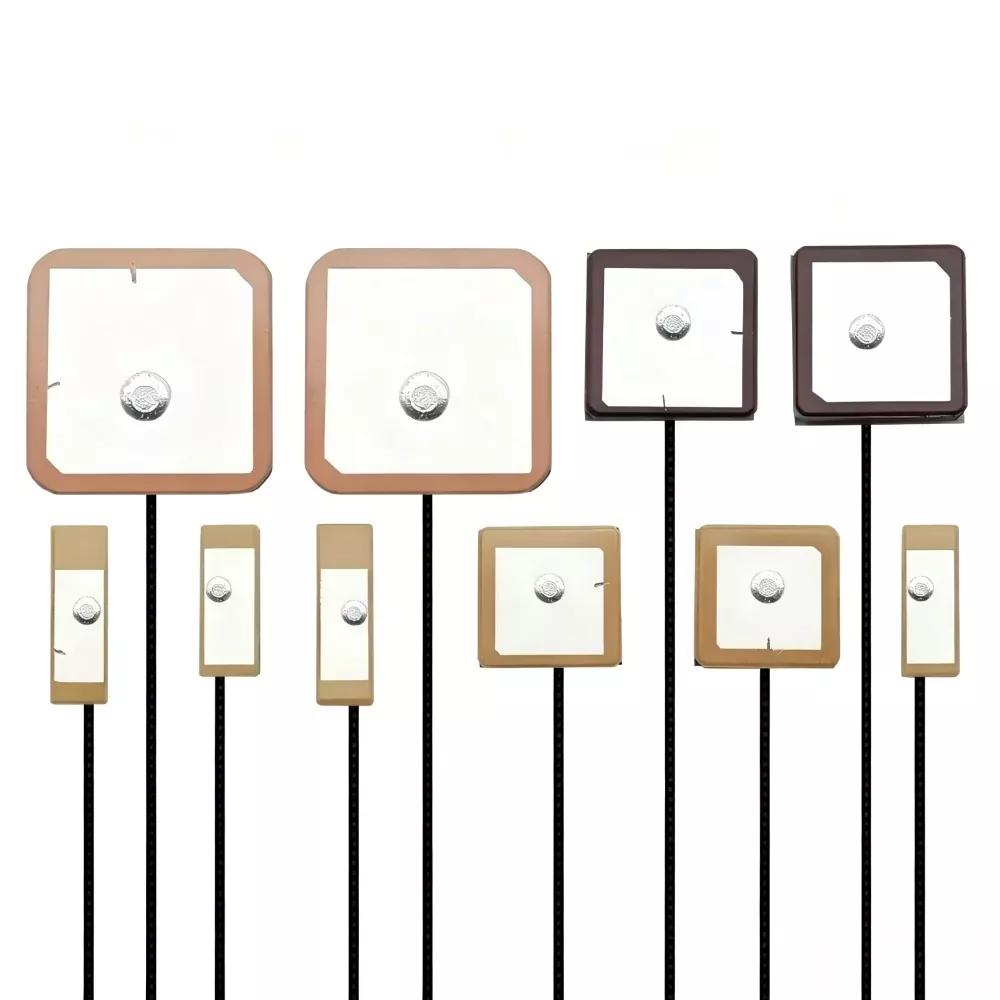

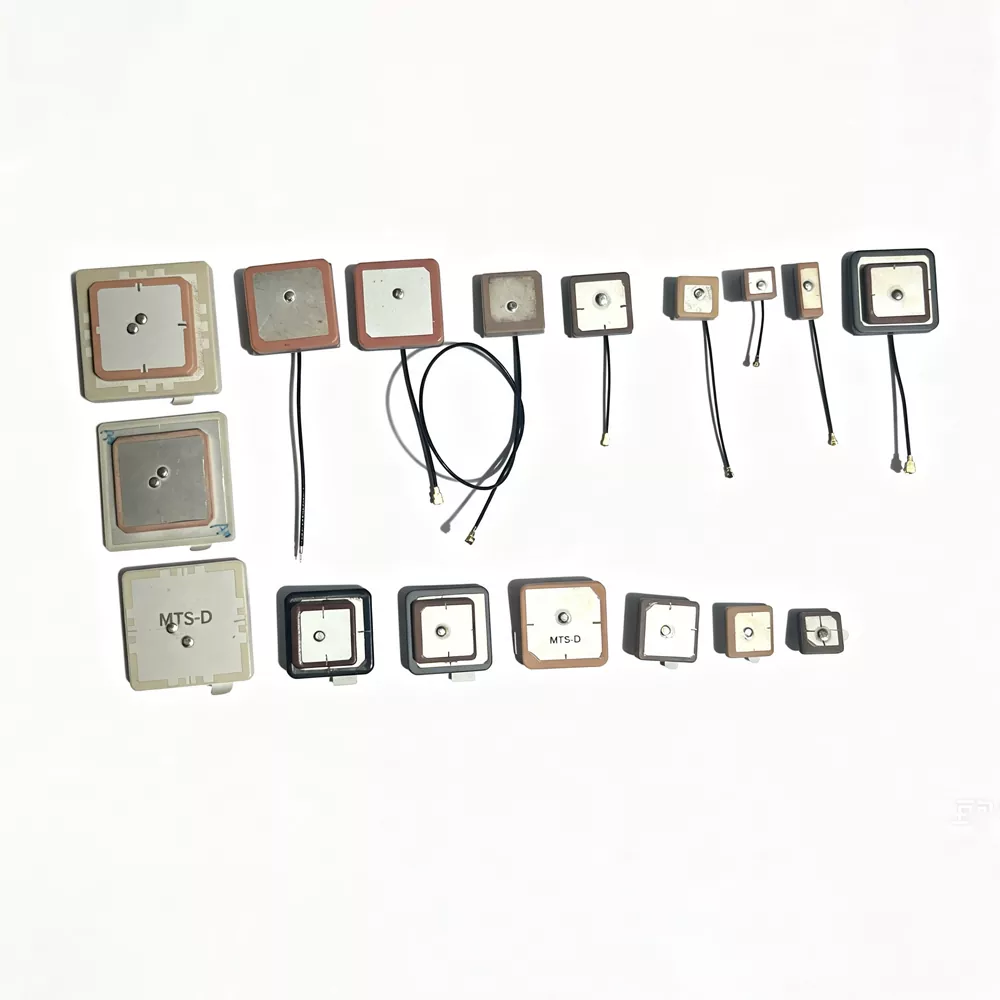

Ăng-ten GPS BeiDou

Ăng-ten GPS BeiDou là thành phần RF điều hướng vệ tinh được thiết kế để thu tín hiệu tần số L1/B1, bao gồm GPS L1 (1575,42 MHz) và BeiDou B1 (1561 MHz).

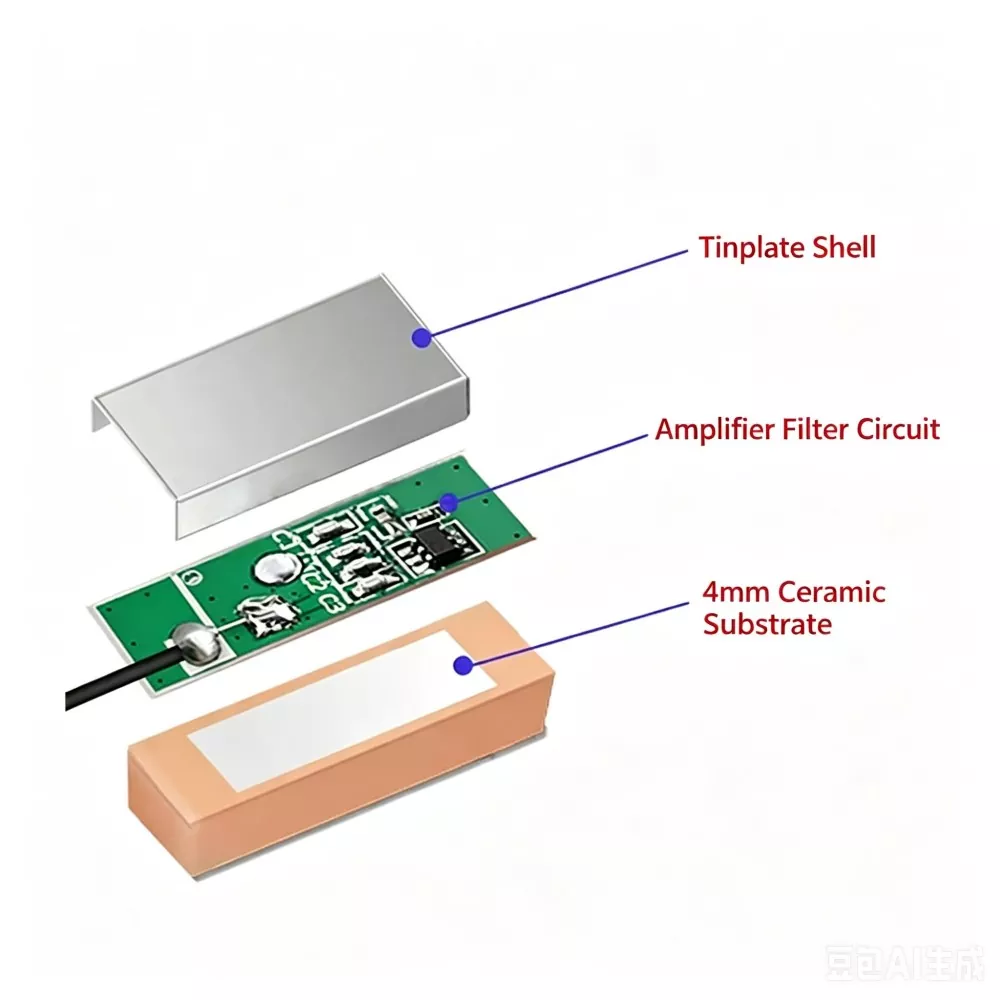

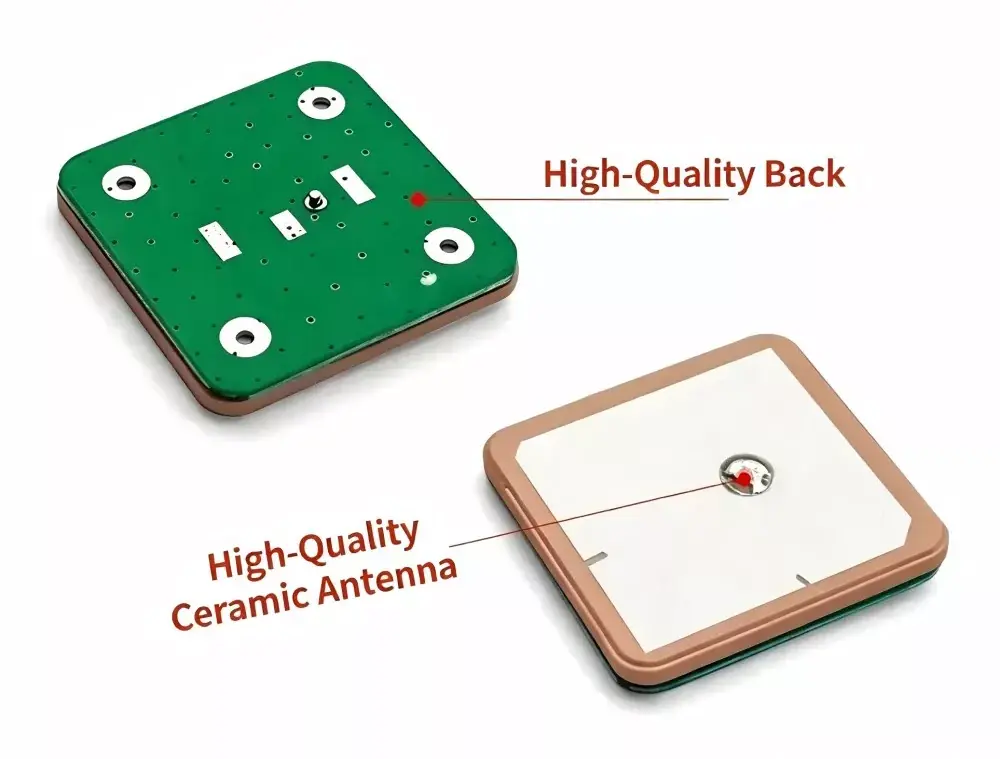

Ăng-ten thường sử dụng cấu trúc miếng điện môi bằng gốm với vật liệu có độ thấm cao. Việc thu tín hiệu đạt được thông qua cộng hưởng điện từ giữa miếng kim loại và chất nền gốm, chuyển đổi tín hiệu RF vệ tinh yếu thành tín hiệu điện có độ nhiễu thấp để xử lý máy thu GNSS.

Phân cực tròn bên phải (RHCP) được sử dụng để phù hợp với các đặc tính truyền dẫn vệ tinh, giảm mất mát không khớp phân cực trong môi trường thu sóng động.

Thiết bị tương thích

Với tư cách là Nhà máy nguồn, chúng tôi sản xuất Ăng-ten GPS BeiDou. Nó tự hào có khả năng tương thích đặc biệt và được sử dụng rộng rãi trong các thiết bị sau:

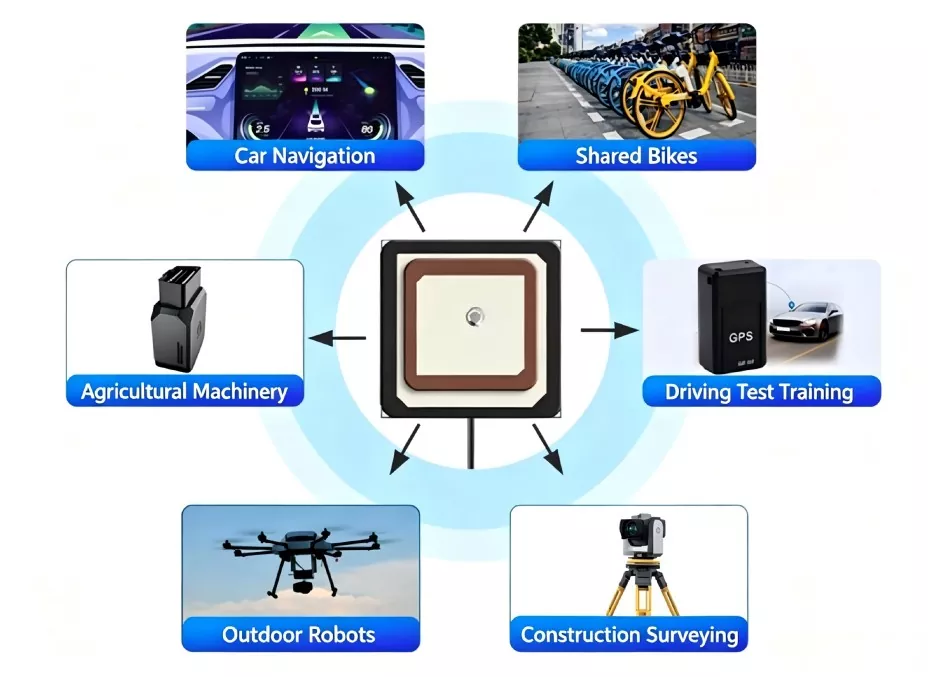

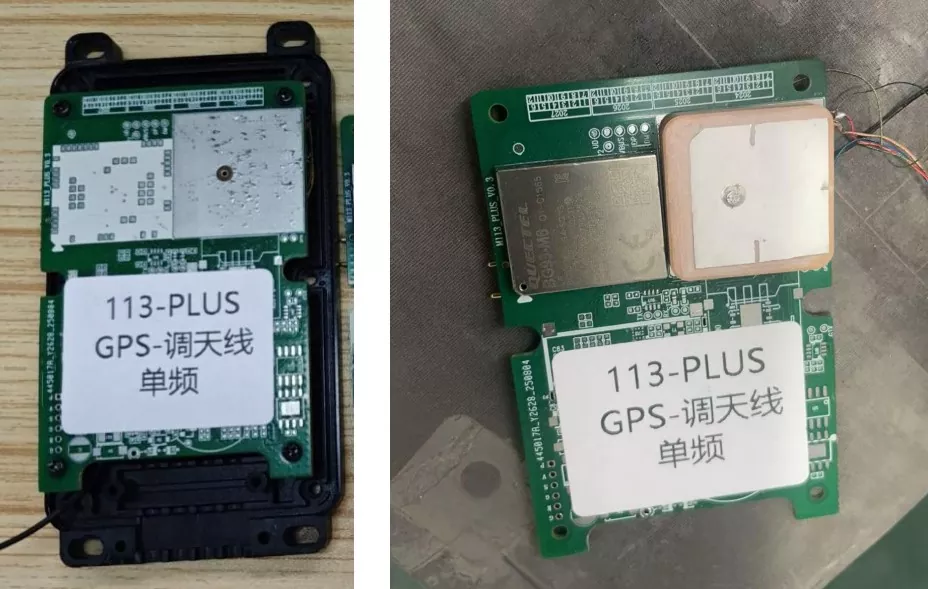

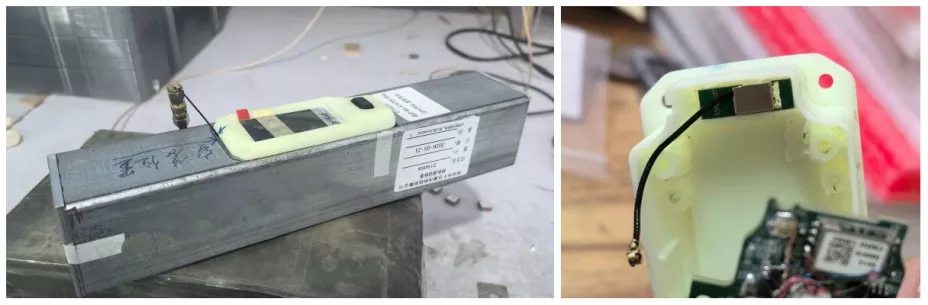

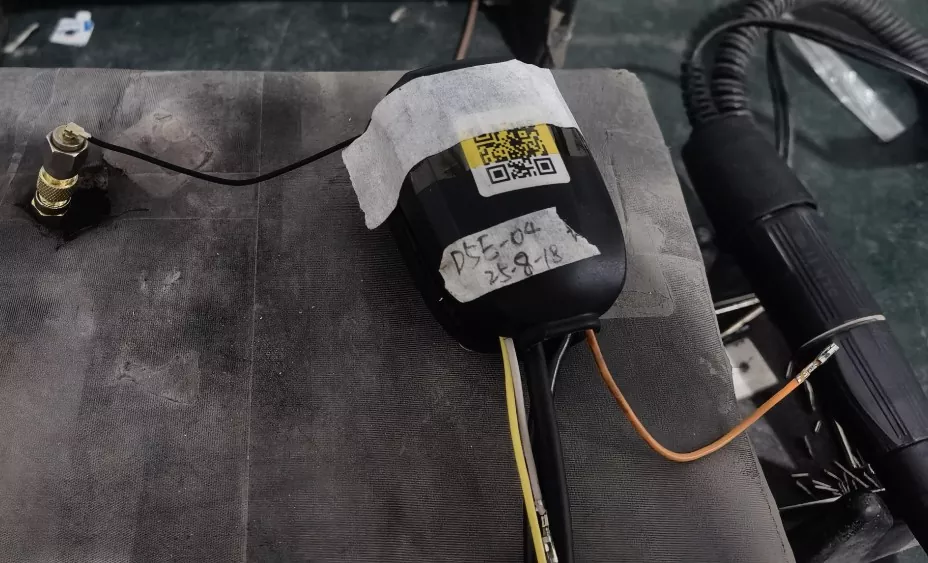

• Trên xe và Du lịch: Hệ thống định vị trên xe, khóa thông minh dành cho xe đạp và xe máy điện dùng chung, camera hành trình và thiết bị theo dõi hệ thống chẩn đoán hình ảnh (OBD).

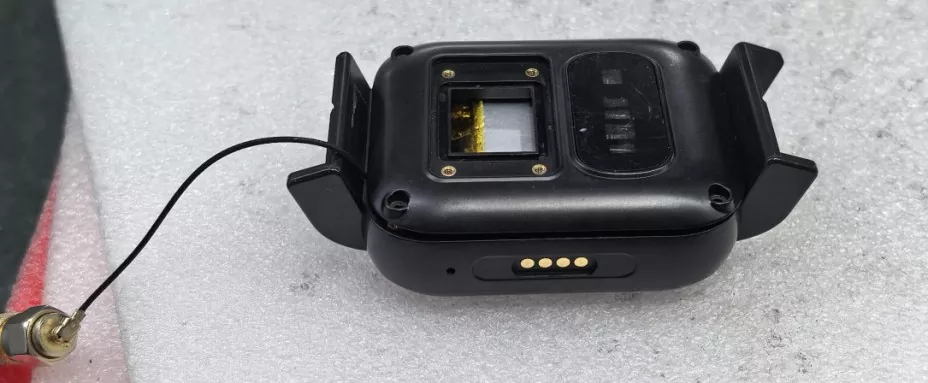

• Internet vạn vật và thiết bị đeo: Đồng hồ thông minh, huy hiệu vị trí trẻ em/người già, máy theo dõi thú cưng cỡ nhỏ, thẻ theo dõi tài sản.

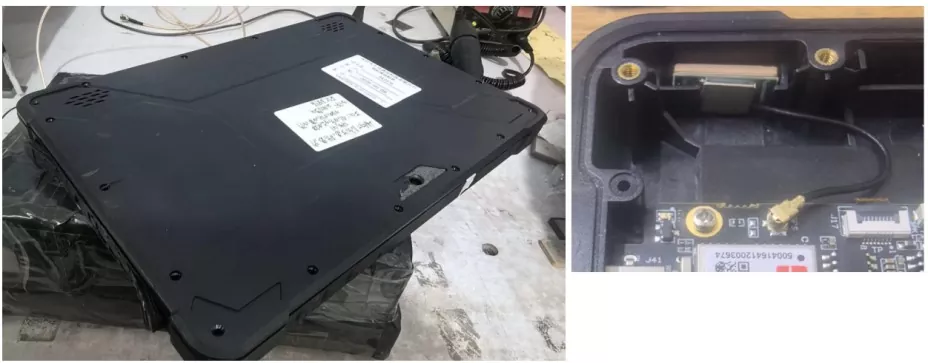

• Công nghiệp và Khảo sát: Thiết bị đầu cuối khảo sát và lập bản đồ có độ chính xác cao, bộ điều khiển chuyến bay bằng máy bay không người lái trong nông nghiệp, cảm biến IoT công nghiệp, PDA cầm tay.

Điểm bán hàng cốt lõi và dữ liệu đo lường thực tế

Chúng tôi là nhà máy sản xuất ăng-ten ngoài GPS sở hữu những ưu điểm cốt lõi sau:

1. Sự cân bằng tối ưu giữa kích thước và hiệu suất: Sử dụng công nghệ gốm đồng nung nhiệt độ thấp (LTCC) nhiều lớp, thành phần này duy trì tần số cộng hưởng ổn định ngay cả trong gói siêu mỏng có kích thước chỉ 16×6×4,5 mm, lý tưởng cho các thiết bị IoT thu nhỏ có không gian hạn chế.

2. Khả năng phát hiện tín hiệu yếu tuyệt vời: Được trang bị LNA (bộ khuếch đại nhiễu thấp) hiệu suất cao, chỉ số nhiễu đo được (NF) là 2,0 dB và mức tăng có thể đạt 25 dB ± 3 dB. Trong thử nghiệm thực tế, thời gian thu thập vệ tinh khởi động nguội của thiết bị đã giảm xuống trong vòng 25 giây và thiết bị có thể thu được hơn 7 vệ tinh một cách ổn định ngay cả trong môi trường hẻm núi đô thị.

3. Độ ổn định nhiệt độ cao: Hệ số nhiệt độ của chất điện môi gốm được kiểm soát trong phạm vi ±30 ppm/oC. Trong các môi trường khắc nghiệt từ -40oC đến 85oC, độ dịch chuyển tần số cộng hưởng là ≤±5 MHz—vượt trội hơn nhiều so với ăng-ten PCB thông thường.

4. Phối hợp trở kháng và chống nhiễu: Thiết kế trở kháng tiêu chuẩn 50Ω với VSWR ≤ 1,5; tùy chọn có sẵn với lớp phủ ferrite trên bề mặt, cung cấp khả năng triệt tiêu ngoài băng tần ≥ 40 dB và bảo vệ hiệu quả bo mạch chủ khỏi nhiễu tần số cao như bộ chuyển đổi DC-DC.

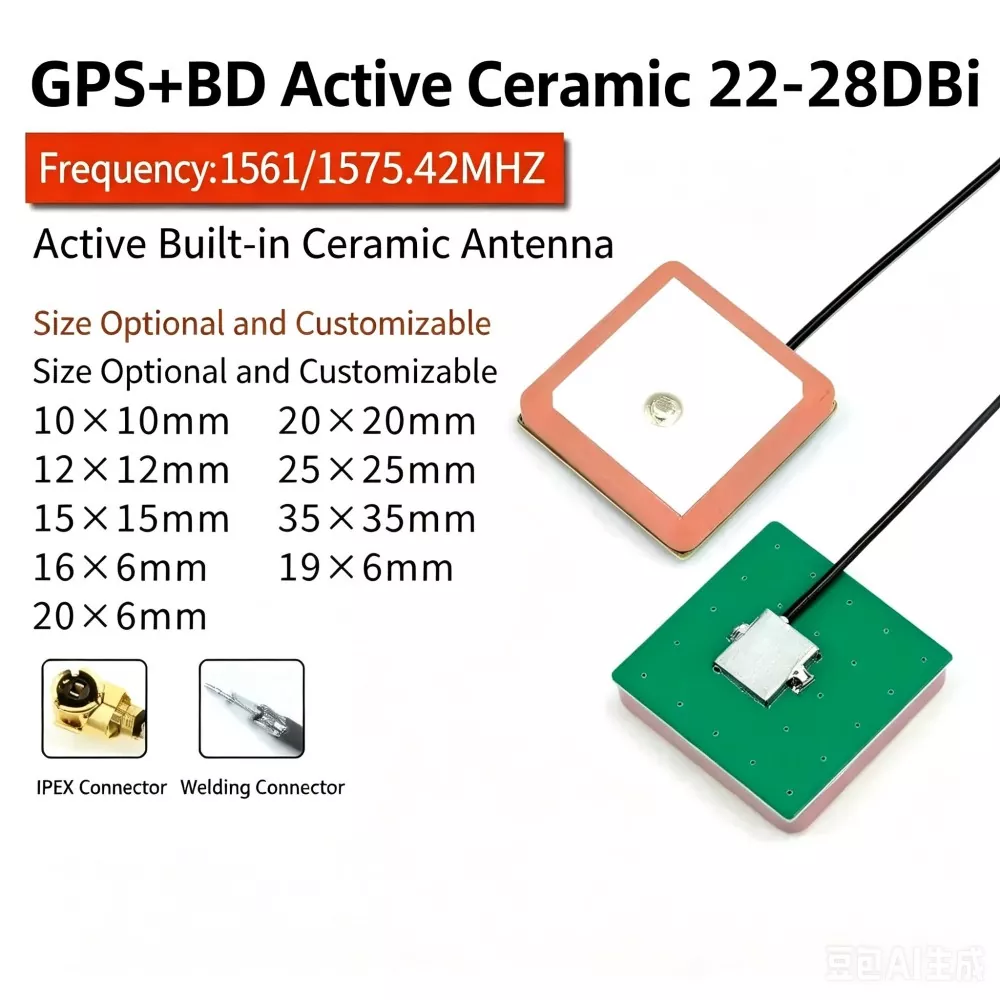

Thông số và thông số kỹ thuật cốt lõi

So sánh chuyên sâu với các sản phẩm cạnh tranh

1. Yêu cầu thông quan

Ăng-ten phải được đặt ở khu vực không bị cản trở. Không được có vật kim loại lớn nào ở trong góc nâng 30° phía trên ăng-ten. Phải dành một mặt đất liên tục có kích thước 7 cm × 7 cm bên dưới ăng-ten làm vật phản xạ, không được phép định tuyến ngay dưới vùng hoạt động.

2. Cách ly EMI

Giữ ăng-ten cách xa các bộ phận có độ ồn cao như bộ chuyển đổi DC-DC, bộ dao động tinh thể, CPU và loa. Khoảng cách tách biệt tối thiểu được khuyến nghị là 2 cm.

3. Kiểm soát trở kháng

Duy trì trở kháng được kiểm soát 50Ω từ điểm cấp dữ liệu ăng-ten đến mô-đun GNSS. Các dấu vết RF phải được giữ ngắn, định tuyến trơn tru và không bị uốn cong góc phải.

4. Kiểm soát định hướng

Bề mặt gốm phải hướng lên trên và song song với mặt phẳng nền. Góc nghiêng không được vượt quá 15° để duy trì đặc tính thu RHCP ổn định.

Cân nhắc kỹ thuật RF

1. Sự phụ thuộc mặt đất

Ăng-ten GNSS yêu cầu mặt phẳng mặt đất ổn định. Hiệu suất tương quan trực tiếp với kích thước mặt đất và tính đối xứng.

2. Độ nhạy môi trường đa đường

Môi trường đô thị tạo ra các đường phản xạ tín hiệu làm giảm độ chính xác định vị và tăng độ loãng của độ chính xác (DOP).

3. Đóng góp của LNA

Độ lợi của bộ khuếch đại có độ nhiễu thấp giúp cải thiện độ nhạy thu nhưng cũng làm tăng khả năng bị nhiễu ngoài băng tần nếu quá trình lọc không đủ.

4. Ổn định tần số

Hệ số nhiệt độ điện môi gốm ảnh hưởng đến độ trôi cộng hưởng trong điều kiện chu kỳ nhiệt.

Làm thế nào để chọn đúng sản phẩm?

Khi chọn Ăng-ten ngoài GPS, hãy xem xét các yếu tố chính sau:

1. Tần số và độ phân cực Xác nhận xem thiết bị có yêu cầu hỗ trợ GPS L1, BeiDou B1 hoặc tần số kép hay không. Không kết hợp các ăng-ten GNSS phân cực tròn với các ăng-ten phân cực tuyến tính như loại 2.4G, vì điều này sẽ dẫn đến khả năng thu sóng không khớp và suy giảm.

2. Không gian lắp đặt Đối với các thiết bị nhỏ gọn, ăng-ten gốm thường được sử dụng do hệ số dạng nhỏ của nó. Đối với các ứng dụng nhạy cảm về chi phí và có đủ không gian, ăng-ten PCB có thể được xem xét. Trong môi trường RF phức tạp, ăng-ten gốm mang lại hiệu suất ổn định hơn.

3. Thiết kế chủ động hay thụ động Nếu thiết bị có vỏ kim loại hoặc đường cấp RF dài (>1 m), nên sử dụng ăng-ten hoạt động có LNA tích hợp để bù cho tình trạng mất tín hiệu.

4. Dữ liệu xác thực Việc lựa chọn phải dựa trên hiệu suất đo được tại hiện trường (ví dụ: thu thập vệ tinh, C/N0, thời gian khởi động nguội), chứ không chỉ dựa trên thông số kỹ thuật của phòng thí nghiệm.

Tại sao chọn chúng tôi (Truyền thông Qianmu)?

• Cung cấp trực tiếp từ nhà máy nguồn: Chúng tôi từ chối tỷ suất lợi nhuận của người trung gian và đưa ra mức giá xuất xưởng có tính cạnh tranh cao với MOQ linh hoạt.

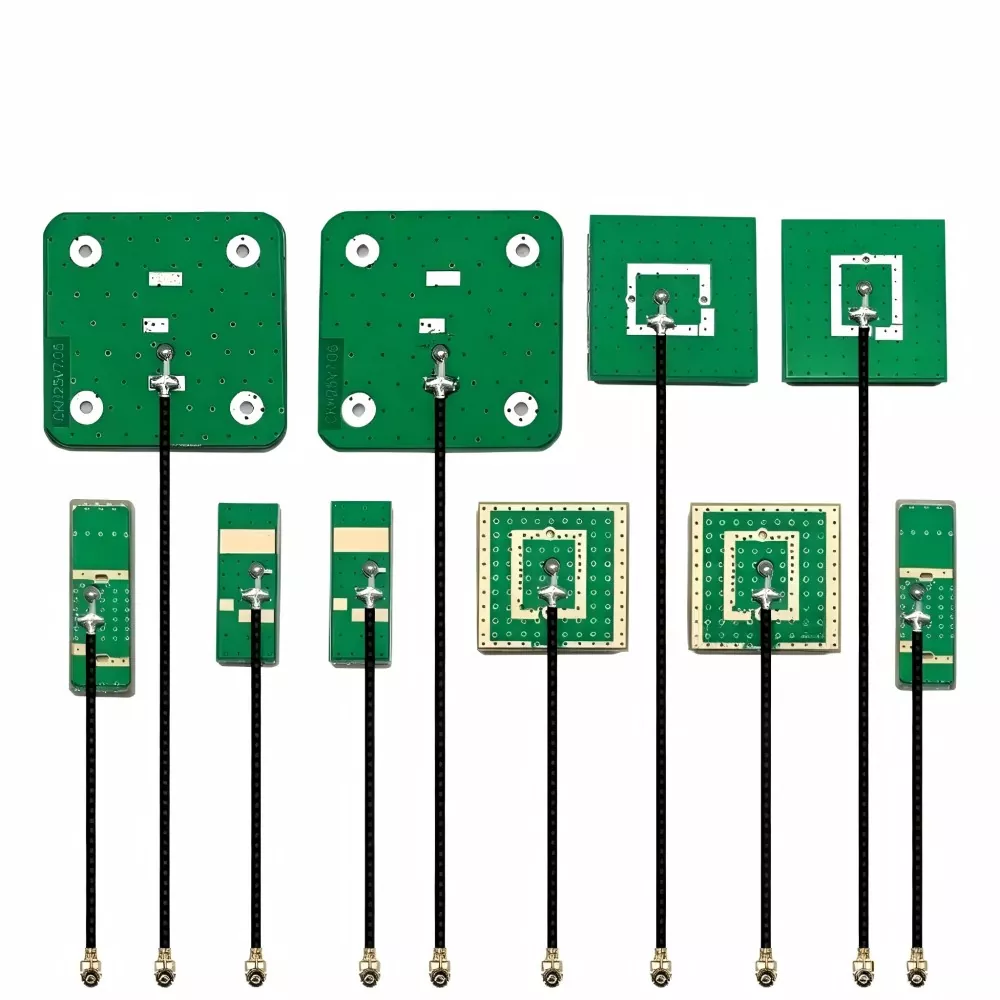

• Khả năng tùy chỉnh và R&D mạnh mẽ: Chúng tôi có đội ngũ kỹ sư RF chuyên nghiệp có thể nhanh chóng tùy chỉnh kích thước chip gốm, hình dạng lớp bạc và mức tăng LNA dựa trên cấu trúc ID và bố cục PCB của bạn.

• Xác thực trong trường hợp thực tế: Sản phẩm của chúng tôi đã được tích hợp thành công vào chuỗi cung ứng của một số thương hiệu chia sẻ xe đạp, điều hướng trên xe và thiết bị đeo thông minh hàng đầu, giải quyết vô số vấn đề như "tìm kiếm sao chậm và mất sao thường xuyên".

• Dịch vụ trọn đời: Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện—từ mô phỏng kết hợp trở kháng trước khi bán và hướng dẫn bố trí ăng-ten cho đến phân tích nhanh các sản phẩm bị lỗi sau khi bán.

Câu hỏi thường gặp

Câu hỏi 1: Có thể sử dụng ăng-ten gốm ở các dải tần khác nhau thay thế cho nhau được không?

Đáp: Không. Ăng-ten GNSS và ăng-ten 2.4G/5.8G sử dụng các loại phân cực và cơ chế hoạt động khác nhau. Ăng-ten GNSS thường là RHCP, trong khi ăng-ten 2,4G/5,8G được phân cực tuyến tính. Sự không phù hợp giữa độ phân cực và tần số dẫn đến suy giảm tín hiệu đáng kể hoặc mất khả năng khóa vệ tinh.

Q2: Tại sao kích thước ăng-ten ảnh hưởng đến hiệu suất?

Trả lời: Hiệu suất của ăng-ten gốm có liên quan đến diện tích bức xạ hiệu dụng và hằng số điện môi. Thể tích gốm lớn hơn thường cải thiện độ khuếch đại và độ nhạy. Tuy nhiên, trong các thiết kế nhỏ gọn, hiệu suất có thể được tối ưu hóa một phần thông qua việc điều chỉnh ăng-ten và thiết kế mặt đất.

Câu 3: Trở kháng của Ăng-ten ngoài GPS là bao nhiêu?

Trả lời: Trở kháng thiết kế tiêu chuẩn là 50Ω, thường được sử dụng trong các hệ thống đầu cuối GNSS RF. Giá trị trở kháng tùy chỉnh có thể được hỗ trợ tùy thuộc vào yêu cầu khớp cấp hệ thống.

Q4: Hiệu suất cài đặt được xác minh như thế nào?

Đáp: Việc đánh giá thường dựa trên các số liệu của máy thu GNSS như số lượng thu nhận vệ tinh, SNR (tỷ lệ tín hiệu trên nhiễu) và thời gian khởi động nguội trong điều kiện bầu trời mở. Để hoạt động ổn định, cần có nhiều khóa vệ tinh và giá trị C/N0 nhất quán trong môi trường thử nghiệm tiêu chuẩn
