Anten 2G/3G/4G LTE

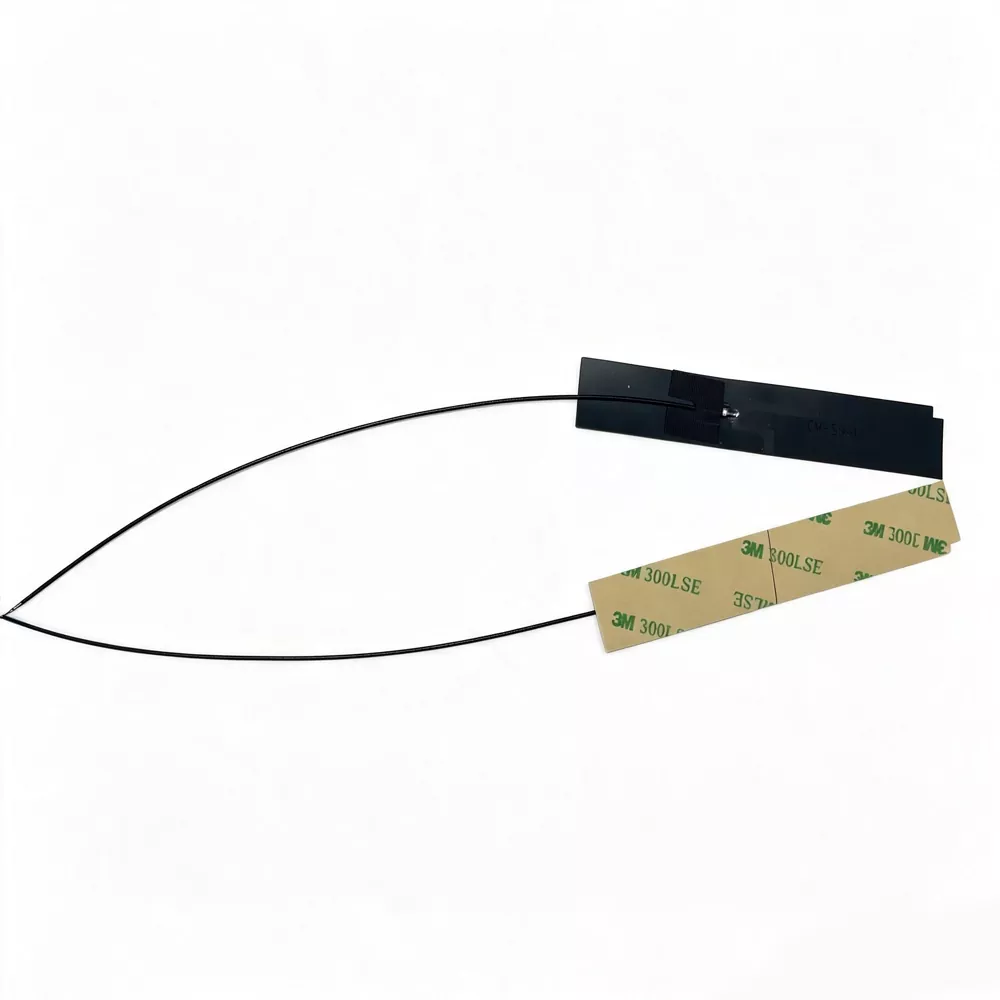

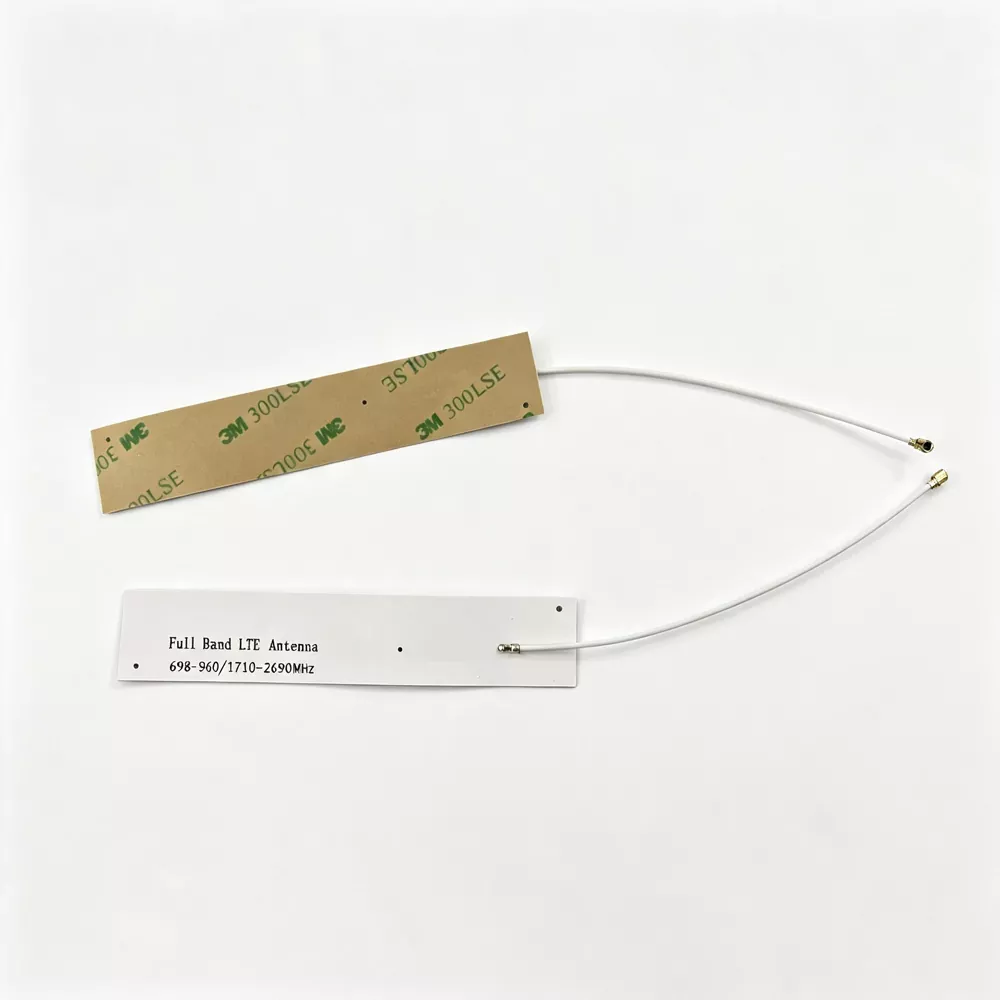

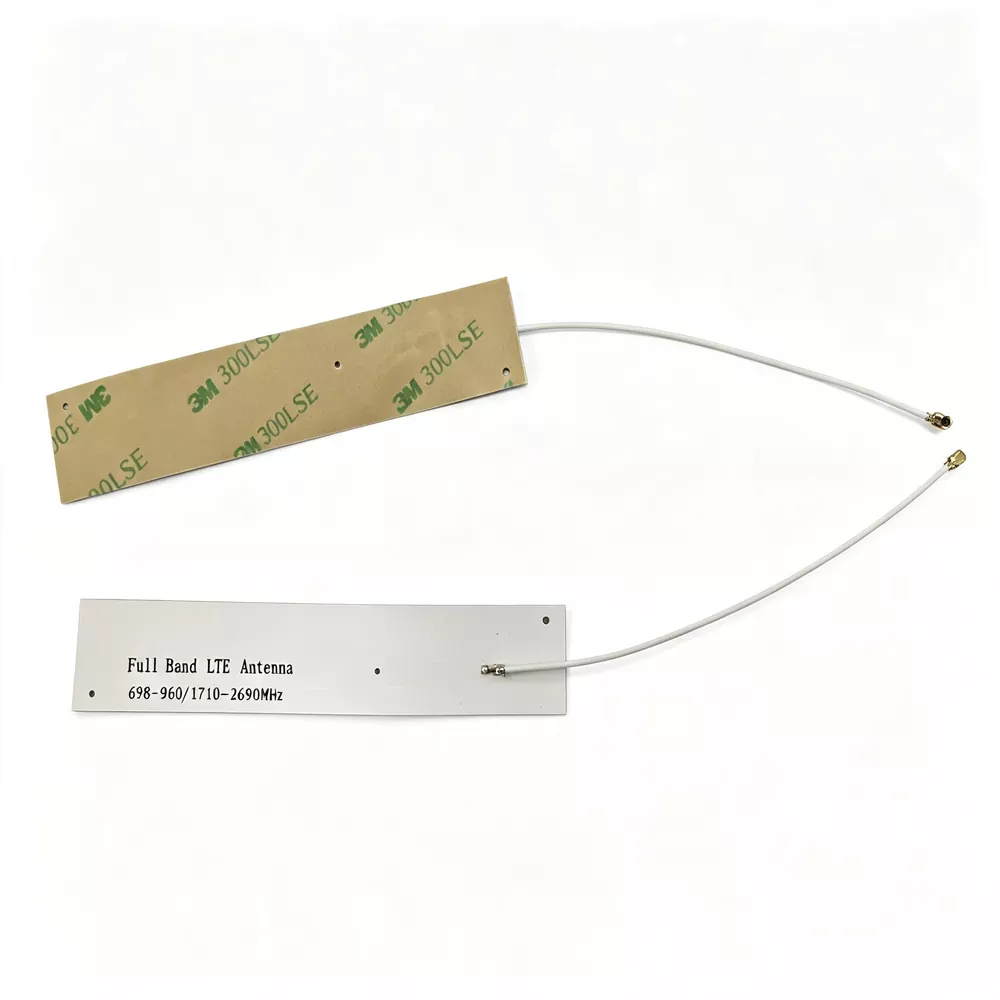

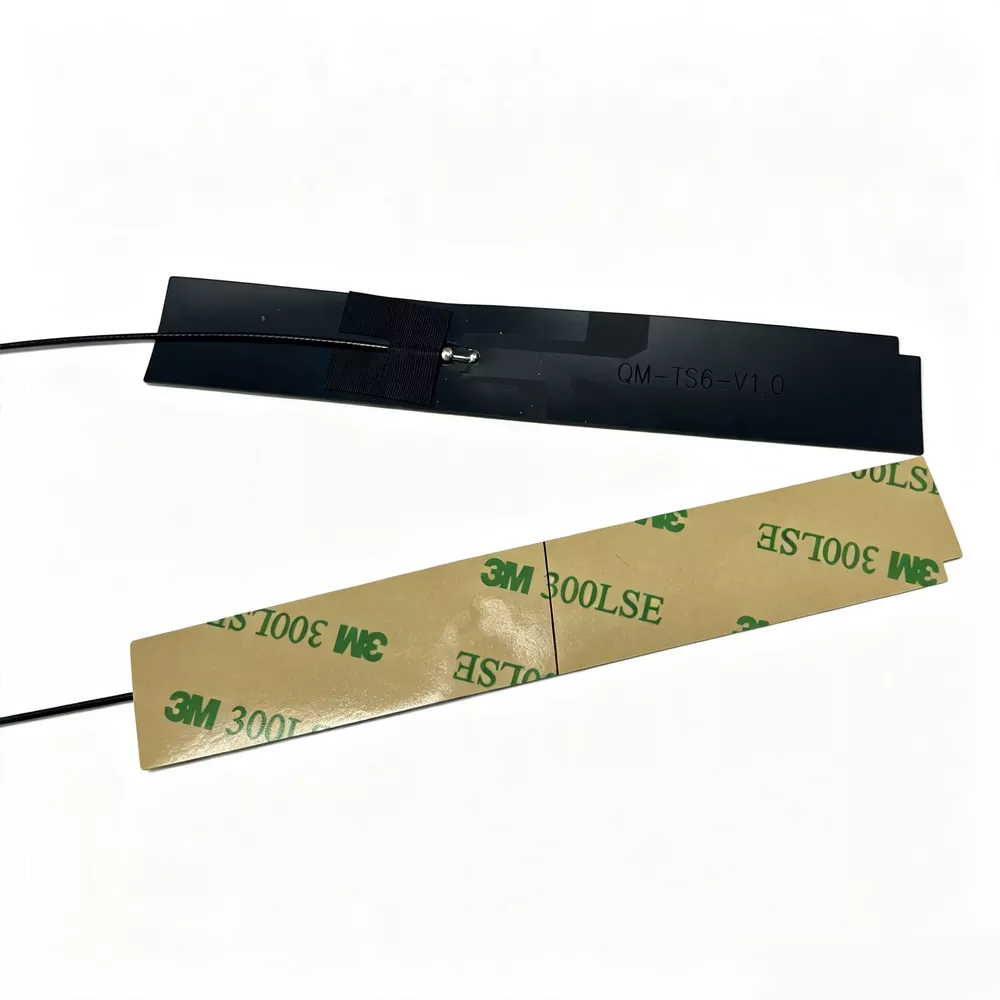

Ăng-ten 2G/3G/4G LTE là ăng-ten liên lạc di động toàn băng tần tích hợp nhẹ, linh hoạt và có thể uốn cong. Không giống như ăng-ten gắn trên bề mặt thông thường, sản phẩm này sử dụng bảng mạch linh hoạt FPC + quy trình hàn trực tiếp đồng trục. Ăng-ten nhẹ, mỏng, mềm và có thể nằm gọn trong bề mặt cong và không gian khe hẹp bên trong thiết bị. Nó hỗ trợ truyền và nhận tín hiệu đa mạng 2G GSM, 3G WCDMA và 4G LTE. Đây là loại ăng-ten liên lạc tích hợp được ưa chuộng hiện nay cho các thiết bị IoT thông minh nhỏ, giải quyết rộng rãi các điểm yếu của ngành như không gian tích hợp nhỏ, tín hiệu yếu, tiếp xúc không ổn định và khả năng chống rung kém của thiết bị.

Nguyên tắc hoạt động

Ăng-ten đồng trục hàn FPC 2G/3G/4G LTE này hoạt động dựa trên nguyên lý tần số vô tuyến của mảng dao động vi dải linh hoạt và truyền tín hiệu với các bộ cấp nguồn được che chắn đồng trục. Nó được chia thành ba phần: lớp bức xạ tín hiệu, lớp nền cách điện và lớp truyền được che chắn. Logic làm việc ổn định và hiệu quả:

• Nguyên lý bức xạ RF: Bề mặt bo mạch FPC khắc chính xác các đường dao động đa băng tần, khớp chính xác với các điểm cộng hưởng toàn băng tần 2G/3G/4G, không có vùng chết băng tần, tỷ lệ sóng đứng toàn dải đo được ổn định ≤1,5, suy hao phản xạ tín hiệu cực kỳ thấp.

• Ưu điểm của truyền động hàn: Đường dây đồng trục và tấm dao động FPC được hình thành nguyên khối bằng phương pháp hàn thiếc ở nhiệt độ cao. So với cấu trúc đinh tán và kẹp thông thường, hiệu suất địa chấn đo được được cải thiện 85% và không có hiện tượng bong tróc tiếp xúc và ngắt kết nối tín hiệu trong môi trường rung dài hạn.

• Cơ chế che chắn chống nhiễu: Cấu trúc che chắn hai lớp đường dây đồng trục RG1.13 cách ly hiệu quả nhiễu điện từ khỏi CPU, nguồn điện và chip của bo mạch chính của thiết bị. Đo trong môi trường nhiễu bên trong của thiết bị, độ nhạy thu tín hiệu tăng thêm 3-5 dB.

• Đặc điểm bức xạ đa hướng: Thiết kế truyền và nhận đa hướng phẳng có thể duy trì đầu ra tín hiệu ổn định trong các tình huống mà vỏ bọc và vỏ kim loại của thiết bị bị chặn và tỷ lệ thành công của mạng ngoài trời của thiết bị iot đã được đo là tăng 28%.

Hướng dẫn cài đặt và sử dụng

Ăng-ten FPC này được cài đặt nhúng tích hợp, dễ vận hành, phù hợp cho lắp ráp sản xuất hàng loạt và không yêu cầu gỡ lỗi chuyên nghiệp. Các bước thực hiện như sau:

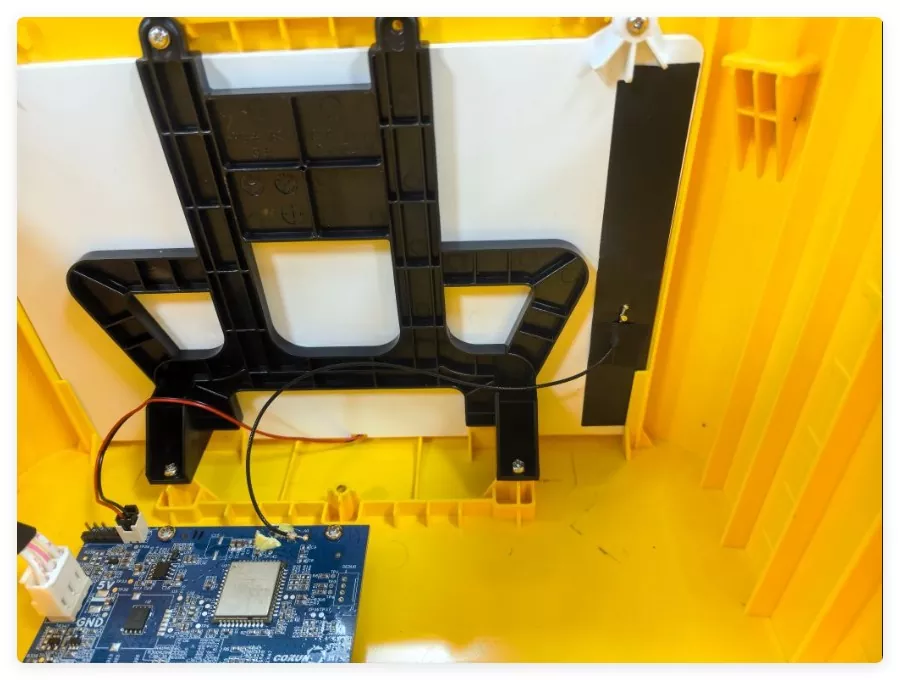

1. Lựa chọn vị trí: Chọn khu vực thoáng đãng bên trong thiết bị, cách xa chip bo mạch chủ, nguồn điện và vỏ kim loại để tránh chặn và nhiễu tín hiệu.

2. Lắp và cố định: Mặt sau của ăng-ten có keo 3M có độ bền cao. Sau khi làm sạch bụi và vết dầu trên thành trong của thiết bị, hãy đặt phẳng và chắc chắn, đồng thời uốn cong nếu cần để vừa với bề mặt cong của thiết bị.

3. Đế cắm giao diện: Kết nối chính xác giao diện IPEX/SMA ở phía sau với ổ cắm ăng-ten mô-đun thiết bị và buộc chặt nhẹ nhàng để tránh dây bị kéo mạnh.

4. Sắp xếp dây: Những dây thừa cần được cất gọn gàng để tránh bị ép, uốn hoặc gấp chết, đồng thời tránh làm hỏng lớp chắn có thể ảnh hưởng đến tín hiệu.

5. Kiểm tra bật nguồn: Sau khi lắp ráp hoàn tất, hãy bật nguồn và kết nối với mạng để kiểm tra xem tất cả tín hiệu mạng 2G/3G/4G có nhận bình thường hay không, sau đó có thể sản xuất hàng loạt.

Câu hỏi thường gặp

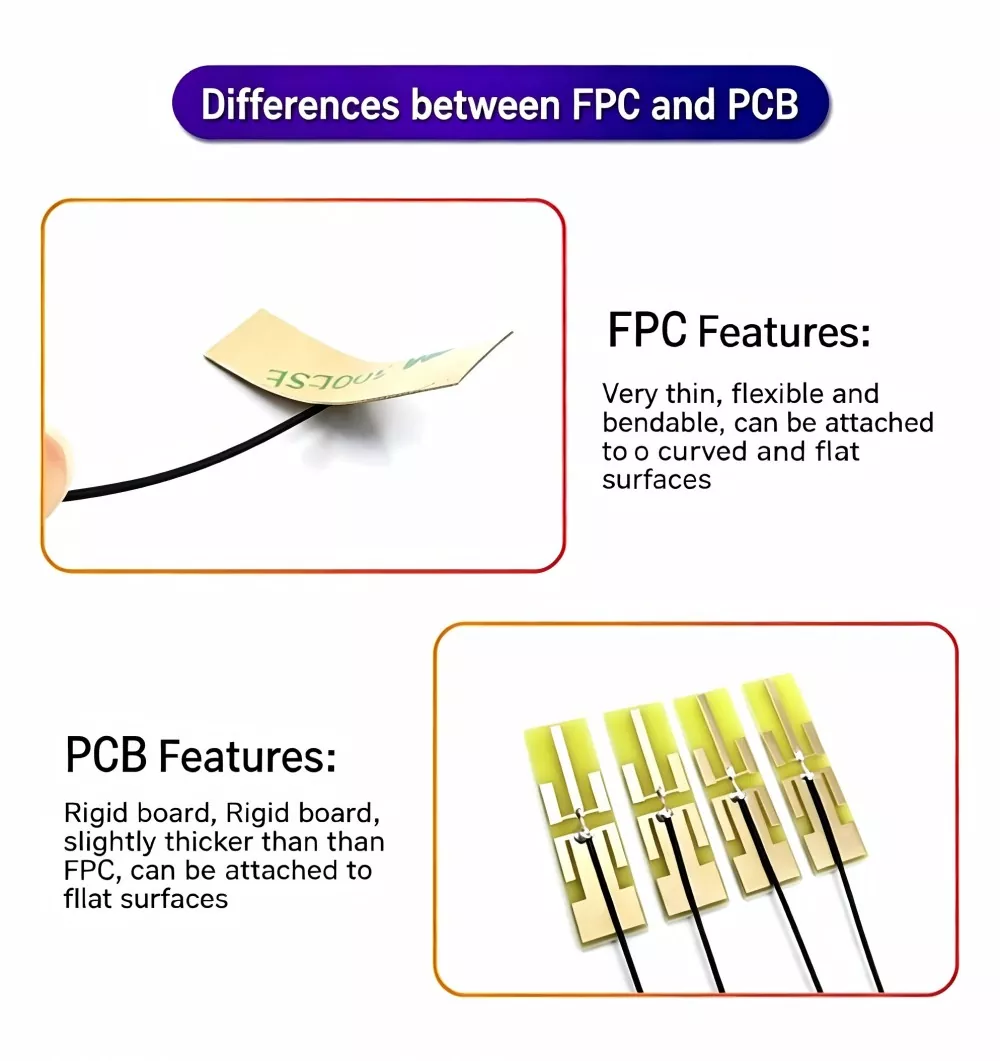

Câu hỏi 1: Ăng-ten đồng trục hàn FPC 2G/3G/4G LTE này có thể uốn cong để sử dụng không?

Đ1: Có. Sản phẩm được làm từ chất liệu đế FPC dẻo, có thể uốn cong tự do và lắp vào các bề mặt cong. Nó phù hợp với không gian nhỏ tích hợp của thiết bị và sẽ không bị vỡ hoặc ảnh hưởng đến hiệu suất tín hiệu khi uốn cong bình thường.

Câu hỏi 2: Bạn có hỗ trợ độ dài cáp và loại giao diện tùy chỉnh không?

A2: Được hỗ trợ đầy đủ. Là một Nhà máy nguồn, độ dài đường dây có thể tùy chỉnh từ 10cm đến 50cm, hỗ trợ các giao diện có thể thay thế như SMA, BNC, IPEX, LOGO lụa màn hình và tinh chỉnh kích thước.

Câu 3: Ưu điểm của quá trình hàn so với ăng-ten dán thông thường là gì?

A3: Hàn đường đồng trục nguyên khối, không có khe hở lỏng lẻo, khả năng chống sốc mạnh hơn, chống kéo, hiệu suất chống lão hóa, giải quyết hoàn toàn các vấn đề về rung thiết bị, nhấp nháy tín hiệu và tiếp xúc kém trong môi trường nhiệt độ cao, phù hợp hơn với các tình huống công nghiệp và xe cộ khắc nghiệt.
