Ăng-ten NB-IoT

Có ba loại ăng-ten IoT chính hiện có trên thị trường: ăng-ten vá tích hợp, ăng-ten gắn trên xe có cốc hút và ăng-ten chống nước bên ngoài gắn bằng vít.

Ăng-ten NB-IoT được trình bày trong bài viết này thuộc loại ăng-ten chống nước ngoài trời được gắn vít. Nó được thiết kế đặc biệt cho tủ điều khiển điện công nghiệp, hộp thiết bị tích hợp ngoài trời và thiết bị đầu cuối IoT của thành phố.

Ăng-ten NB bên ngoài của Qianmu Communications hỗ trợ NB-IoT toàn băng tần từ 700 MHz đến 960 MHz và tương thích với mạng băng thông hẹp của ba nhà mạng lớn: China Mobile, China Unicom và China Telecom. Có sẵn 2 cỡ vít thông dụng là M12 và M16, phù hợp với tiêu chuẩn lỗ lắp đặt của hầu hết các loại tủ công nghiệp trong nước và nhập khẩu.

Ăng-ten ngoài cho tủ NB-IoT là gì

Ăng-ten bên ngoài tủ NB-IoT là ăng-ten RF chống nước gắn vít được thiết kế cho thiết bị IoT công nghiệp. Nó được lắp đặt bên ngoài trên tủ thiết bị để cung cấp khả năng truyền tín hiệu không dây ổn định cho các thiết bị đầu cuối NB-IoT trong môi trường ngoài trời và công nghiệp.

Nguyên tắc làm việc

Nhiều khách hàng lầm tưởng rằng ăng-ten chỉ là một bộ dao động kim loại và vỏ chống nước không ảnh hưởng đến hiệu suất tín hiệu. Trên thực tế, thiết kế cấu trúc của ăng-ten ngoài tủ NB-IoT ảnh hưởng trực tiếp đến độ ổn định của liên lạc ngoài trời ở khoảng cách xa. Hiệu suất làm việc có thể được kiểm tra và xác minh thông qua máy phân tích mạng vectơ và buồng chống phản xạ được che chắn.

1. Cấu trúc cộng hưởng dao động tần số thấp

NB-IoT hoạt động ở băng tần giao tiếp tần số thấp 700–960 MHz, có bước sóng dài hơn và yêu cầu cao hơn về độ dài bộ dao động và khả năng khớp nối đất. Ăng-ten sử dụng các phần tử bức xạ bằng đồng được phân đoạn bên trong, khớp chính xác với cộng hưởng tần số thấp băng hẹp và tránh hiện tượng bù cộng hưởng và tăng sóng đứng thường thấy ở các ăng-ten ngắn thông thường.

2. Cấu trúc bức xạ cách ly trong tủ

Ăng-ten được lắp đặt bên ngoài tủ. Vít kim loại được sử dụng để cố định và nối đất, trong khi bộ dao động duy trì khoảng cách cách ly an toàn với tấm kim loại của tủ. Điều này tránh được sự che chắn và hấp thụ tín hiệu RF do vỏ kim loại gây ra.

Đối với cùng thông số kỹ thuật, ăng-ten tích hợp được lắp bên trong vỏ kim loại có thể bị suy giảm 6–9dB, trong khi ăng-ten NB-IoT bên ngoài có mức suy giảm tổng thể chỉ 1–2dB.

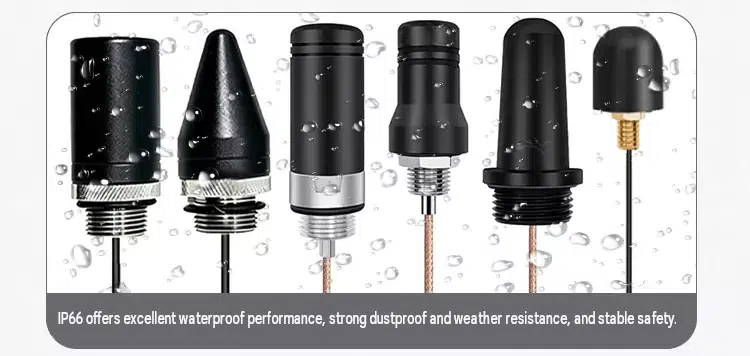

3. Cấu trúc chống thấm kín nhiều lớp

Ăng-ten sử dụng miếng đệm silicon chống thấm phía sau, vòng cao su chống thấm có ren và cấu trúc dây dẫn được đúc phun để cung cấp ba lớp bảo vệ. Nước mưa và nước ngưng tụ không thể lọt vào tủ dọc theo dây cáp. Cáp đồng trục 50Ω duy trì việc truyền tín hiệu RF ổn định và ngăn ngừa hiện tượng lệch trở kháng do thay đổi nhiệt độ ngoài trời.

4. Cấu trúc khử tiếng ồn

Đế ăng-ten bổ sung thêm một vòng ghép nối đất để lọc nhiễu điện từ do nguồn điện, PLC và rơle bên trong tủ tạo ra, giảm mức ồn và cải thiện tỷ lệ truy cập trạm gốc đầu cuối IoT thành công.

Thiết bị tương thích

Ăng-ten NB-IoT được thiết kế cho các thiết bị đầu cuối IoT yêu cầu bảo vệ tủ kim loại và hoạt động ngoài trời lâu dài. Nó phù hợp cho các thiết bị dân dụng, thương mại và công nghiệp:

1. Tủ đồng hồ nước truyền dẫn từ xa thông minh

Thiết bị cấp nước và khí đốt thành phố, hộp thu gom khí đốt, tủ điều khiển và giám sát áp suất đường ống và thiết bị giám sát chất lượng nước trực tuyến.

2. Thiết bị điều khiển công nghiệp và năng lượng thông minh

Tủ thu điện ngoài trời, thiết bị đầu cuối giám sát phân phối điện áp thấp, tủ điều khiển tích hợp lưu trữ năng lượng quang điện và bộ tập trung công tơ điện.

3. Thiết bị an ninh thành phố thông minh

Hộp giám sát bụi đường, trạm giám sát môi trường và thời tiết, tủ kiểm soát rào chắn đỗ xe và bộ điều khiển thông minh đèn đường ngoài trời.

4. Thiết bị đầu cuối tự động hóa công nghiệp

Hộp điều khiển thu thập dữ liệu xưởng sản xuất, thiết bị đầu cuối định vị hậu cần kho hàng và tủ báo động không dây lỗi thiết bị.

5. Thiết bị IoT nông nghiệp

Tủ giám sát đất hiện trường, tủ kiểm soát chất lượng nước nuôi trồng thủy sản và thiết bị giám sát tích hợp môi trường nhà kính.

Bảng thông số kỹ thuật chi tiết

Phần Câu hỏi thường gặp chung

Câu hỏi 1: Có thể thay đổi chiều dài cáp và đầu nối của ăng-ten NB-IoT bên ngoài không?

Đ: Vâng. Các model tiêu chuẩn hỗ trợ cáp đồng trục có chiều dài từ 1,5m đến 10m. Các đầu nối như SMA, IPEX và N có thể được thay thế theo yêu cầu. Đơn đặt hàng số lượng lớn cũng hỗ trợ màu vỏ tùy chỉnh và in lụa LOGO.

Câu hỏi 2: Ăng-ten NB ngoài trời này có tương thích với các thẻ China Mobile, China Unicom và China Telecom NB cùng lúc không?

Đ: Vâng. Ăng-ten bao phủ toàn bộ dải tần NB-IoT 700–960 MHz và tương thích với mạng NB của ba nhà khai thác chính. Không cần phải mua phiên bản riêng cho các dải tần khác nhau.

Câu hỏi 3: Việc uốn dây có ảnh hưởng đến tín hiệu ăng-ten khi không gian bên trong tủ bị hạn chế không?

Trả lời: Cáp có thể được uốn cong nhẹ nhàng với bán kính uốn lớn, nhưng nên tránh uốn cong 90 độ và gập lại nhiều lần. Trong khi lắp đặt, hãy giữ cáp càng thẳng càng tốt và tránh xa các nguồn gây nhiễu như nguồn điện và bộ biến tần để tránh hiện tượng suy giảm tín hiệu đáng kể.

Câu hỏi 4: Đai ốc kim loại của ăng-ten có dễ bị rỉ sét khi sử dụng lâu dài trong môi trường phun muối ven biển không?

Trả lời: Không. Đai ốc khóa ăng-ten được làm bằng hợp kim nhôm chống gỉ thụ động và đã vượt qua bài kiểm tra phun muối trong 48 giờ. Nó không dễ bị rỉ sét hoặc kẹt khi sử dụng ngoài trời lâu dài ở các vùng ven biển. Đối với môi trường có tính ăn mòn cao, các kỹ sư có thể được tư vấn về các giải pháp chống ăn mòn tùy chỉnh.
