Ăng-ten nổi bật

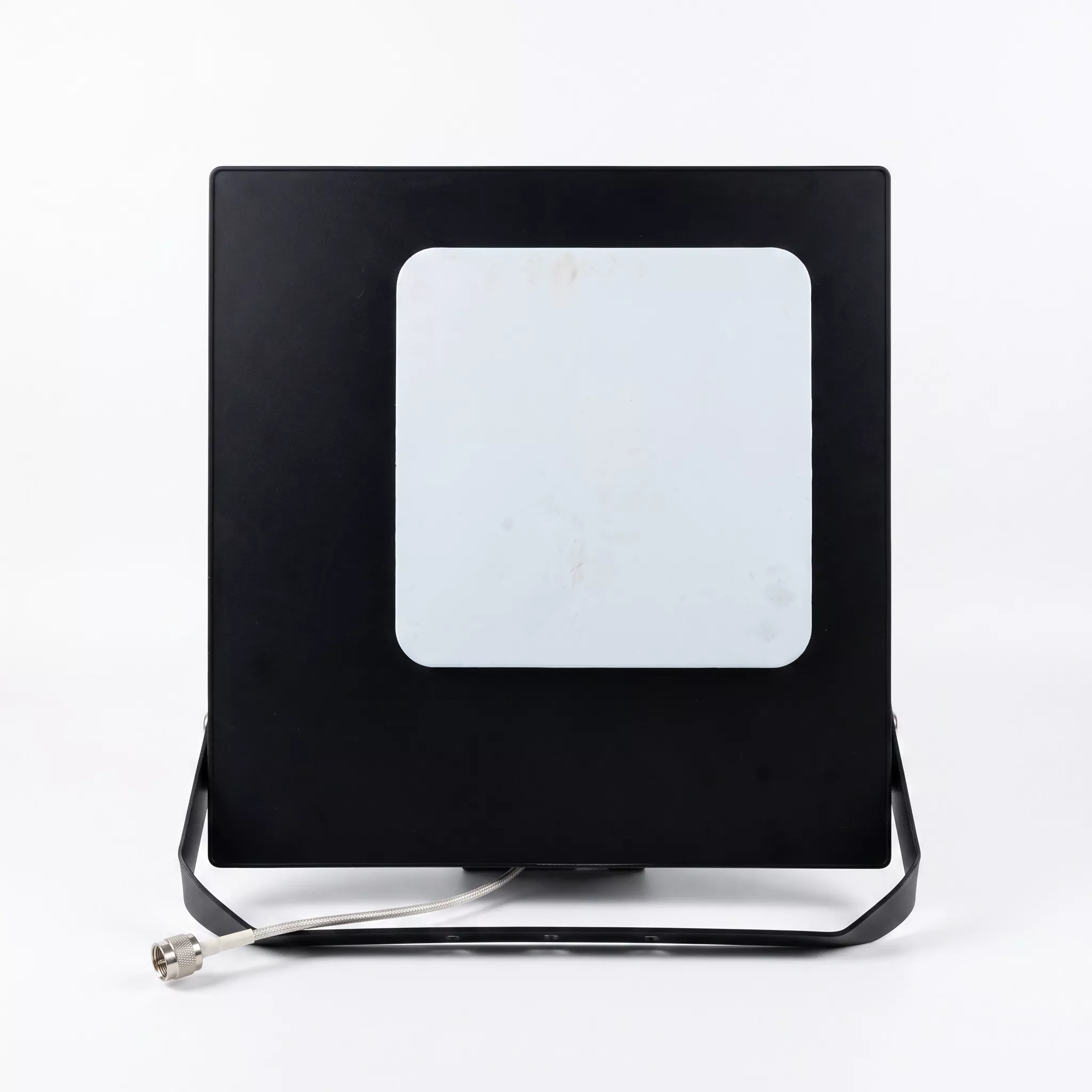

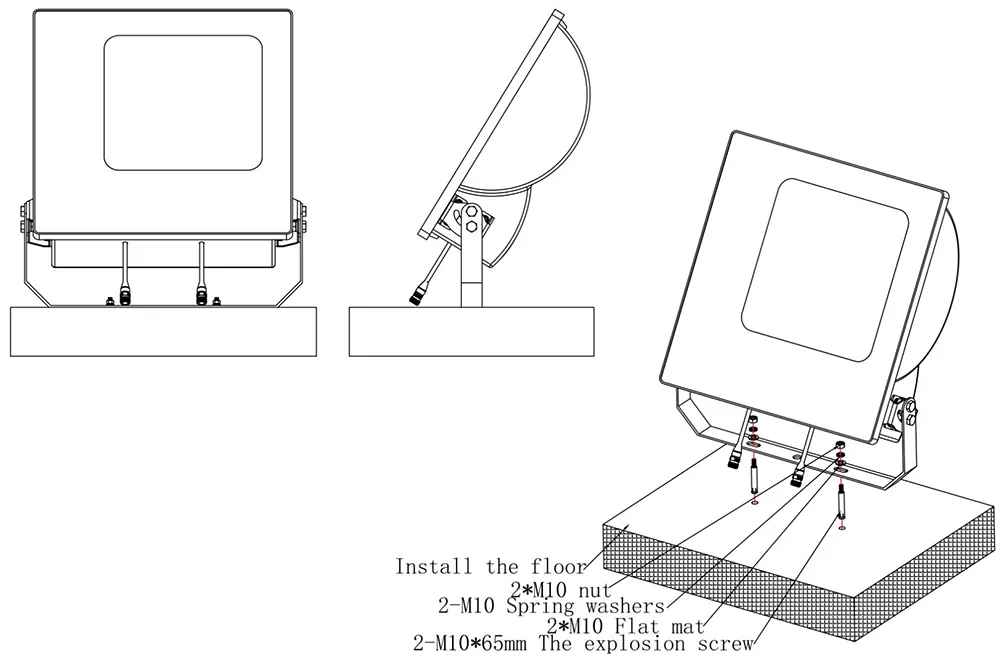

Ăng-ten đèn pha, còn được gọi là ăng-ten trạm gốc đèn pha trang trí hoặc đèn pha ngụy trang, là ăng-ten liên lạc bên ngoài định hướng ngoài trời. Vỏ của nó mô phỏng chính xác thiết kế của đèn chiếu sáng ngoài trời, tích hợp các bộ bức xạ RF 4G/5G bên trong thân đèn để kết hợp truyền và nhận tín hiệu với việc cải thiện cảnh quan đô thị. Nó loại bỏ nhu cầu về các tháp tín hiệu bổ sung và có thể được lắp đặt trên mái nhà, mặt tiền tòa nhà hoặc nền tảng, giải quyết cơ bản các vấn đề phổ biến như cản trở tầm nhìn và hạn chế tài sản đối với việc tiếp cận công trình liên quan đến ăng-ten truyền thống. Ăng-ten này của Qianmu Communications là ăng-ten trạm gốc định hướng phân cực kép băng rộng, đóng vai trò là thành phần RF cốt lõi được thiết kế đặc biệt cho các dự án phủ sóng sâu hợp tác trong nhà-ngoài trời. Không giống như các sản phẩm mô phỏng đơn giản hiện có trên thị trường, ăng-ten của chúng tôi có tính năng cách ly điện từ được tối ưu hóa trong cấu trúc khoang của nó, đảm bảo rằng vỏ đèn không cản trở bức xạ RF. Nó mang lại cả tính thẩm mỹ ngụy trang tuyệt vời và hiệu suất RF cao, khiến nó phù hợp cho các dự án nâng cấp cơ sở hạ tầng truyền thông trên toàn thế giới.

Nguyên tắc làm việc

1. Nguyên tắc cơ bản về truyền và nhận tín hiệu

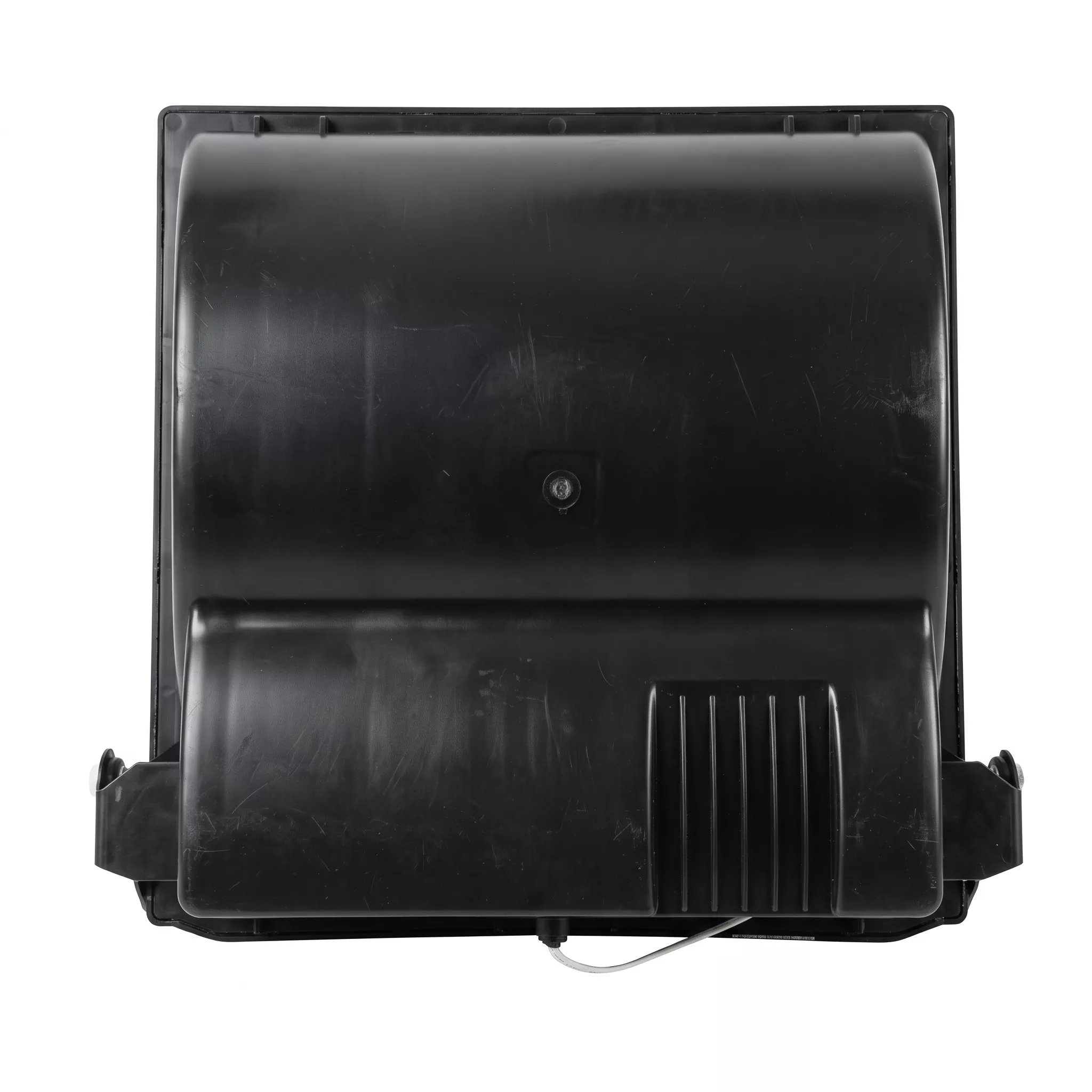

Toàn bộ ăng-ten của đèn chiếu bao gồm bốn thành phần cốt lõi: bộ bức xạ RF, mặt sau phản chiếu bằng kim loại, vỏ ngụy trang chống thấm nước và đầu nối kép loại N.

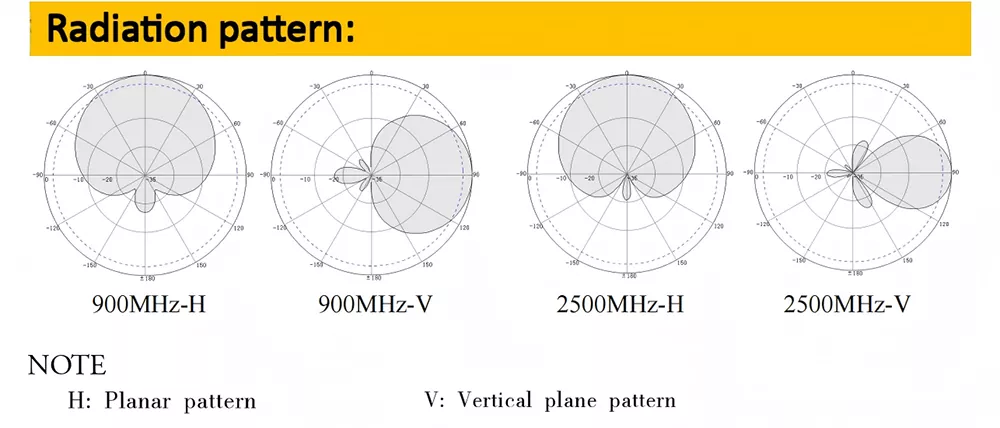

①Truyền tín hiệu: Thiết bị RRU phát ra tín hiệu điện tần số vô tuyến, được truyền qua hai đầu nối N-K đến các bộ phận bức xạ nhôm bên trong ăng-ten. Các tín hiệu này được chuyển đổi thành sóng điện từ trong phạm vi 698-3600 MHz bằng các hộp cộng hưởng và sau đó tỏa ra bên ngoài thông qua chùm tia định hướng theo chiều ngang 65°, bao phủ chính xác các tầng của tòa nhà mục tiêu.

②Tiếp nhận tín hiệu: Sóng điện từ ngược dòng phát ra từ điện thoại di động và thiết bị IoT trong tòa nhà được ăng-ten thu lại theo mọi hướng. Bộ phản xạ thu thập và lọc các tín hiệu nhiễu, chuyển đổi sóng điện từ thành tín hiệu điện được truyền trở lại thiết bị trạm gốc, từ đó hoàn thành giao tiếp hai chiều.

2. Vỏ ngụy trang với lõi được tối ưu hóa để không suy giảm tín hiệu

Hầu hết các ăng-ten giá rẻ đều sử dụng vỏ nhựa tiêu chuẩn, dẫn đến tổn thất RF vượt quá 15%, dẫn đến tín hiệu yếu và tốc độ mạng chậm ở rìa tế bào. Nhà máy của Qianmu Communications đã độc lập phát triển vỏ sóng trong suốt UABS đã được sửa đổi, với các phép đo trong phòng thí nghiệm cho thấy tổn thất RF thấp chỉ 6,2%. Kết hợp với mảng bức xạ nhôm phân lớp, nó tránh được hiệu ứng che chắn do khung kim loại gây ra trong vỏ thông thường, đạt được tốc độ mạng đường xuống tăng 30% trong cùng điều kiện. Dữ liệu đo thô từ máy phân tích mạng vector được cung cấp theo yêu cầu.

Thông số kỹ thuật

Thông số kết cấu cơ học

Hướng dẫn mua và lựa chọn

1. Ưu tiên xác nhận vùng phủ sóng băng tần. Đối với băng tần 5G 3,5GHz chính thống của Trung Quốc, điều cần thiết là phải chọn ăng-ten tiêu điểm băng rộng hỗ trợ 1710-3600 MHz. Các ăng-ten cũ hơn có tần số tối đa 2700 MHz không thể hỗ trợ mạng 5G hiện tại và sau này sẽ yêu cầu thay thế toàn bộ, làm tăng đáng kể chi phí dự án.

2. Xác minh các thông số RF thực tế và loại bỏ các thông số kỹ thuật sai lệch. Trước khi mua, yêu cầu nhà cung cấp cung cấp các đường cong phân tích mạng vectơ đo được cho cùng một mô hình, tập trung vào việc xác minh ba chỉ số chính: độ lợi, VSWR và tỷ lệ trước sau. Các sản phẩm giá rẻ trên thị trường thường phóng đại mức tăng, khiến khoảng cách phủ sóng thực tế giảm hơn 40%.

3. Chú trọng đến vật liệu và bảo vệ ngoài trời: Ở những vùng ven biển thường xuyên có mưa bão phải sử dụng máy rung nhôm đúc kết hợp với vỏ bọc UABS chịu được thời tiết. Máy rung tấm sắt mỏng và vỏ nhựa thông thường sẽ bị ăn mòn, thấm nước sau 1-2 năm dẫn đến chi phí bảo trì cực kỳ cao theo thời gian.

4. Lựa chọn nhà sản xuất có năng lực R&D và sản xuất nội bộ. Các bên trung gian thiếu nghiên cứu và phát triển, kiểm soát chất lượng và không thể cung cấp tùy chỉnh, báo cáo thử nghiệm hoặc hỗ trợ kỹ thuật sau bán hàng. Kết nối trực tiếp với các nhà sản xuất ban đầu cho phép cung cấp đồng bộ các vật liệu phụ trợ, thông số tùy chỉnh, dịch vụ hậu mãi nhanh chóng và giao hàng ổn định cho các đơn hàng số lượng lớn.

Câu hỏi thường gặp

Câu hỏi 1: Ăng-ten tiêu điểm này bao phủ hoàn toàn dải tần số liên lạc nào? Nó có hỗ trợ 5G không?

Trả lời: Ăng-ten hoạt động trên các dải tần 698-960 MHz và 1710-3600 MHz, tương thích hoàn toàn với tất cả các băng tần 2G GSM, 3G UMTS và 4G LTE. Nó hỗ trợ các băng tần 5G NR chính thống trong nước N41/N78 cũng như các băng tần 5G chính ở nước ngoài. Một lần triển khai duy nhất sẽ cho phép phủ sóng 4G+5G cộng tác mà không cần thay thế ăng-ten theo từng giai đoạn.

Câu 2: Nó có hỗ trợ tùy chỉnh OEM/ODM không? Những thông số nào có thể được sửa đổi?

Trả lời: Với tư cách là một nhà máy tại nguồn, chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện: mức tăng ăng-ten có thể điều chỉnh, độ rộng chùm tia, loại đầu nối (N/4.3-10), màu vỏ và logo màn hình lụa trên thân. Đối với các dự án băng thông hẹp đặc biệt ở nước ngoài, nhóm R&D của chúng tôi có thể điều chỉnh lại bộ dao động RF.

Câu 3: Công ty có hỗ trợ kiểm tra tại chỗ nhà máy không? Nó có thể cung cấp các tài liệu trình độ chuyên môn?

Trả lời: Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến cung cấp các chuyến tham quan nhà máy cho du khách nếu hẹn trước một ngày, cho phép tiếp cận cơ sở sản xuất, dây chuyền sản xuất và phòng thí nghiệm RF. Các chứng chỉ ISO, CE, FCC và RoHS đầy đủ, cùng với các báo cáo thử nghiệm của bên thứ ba, được cung cấp miễn phí ở định dạng điện tử; bản in gốc có đóng dấu chính thức có thể được cung cấp cho mục đích đấu thầu.
