Ăng-ten dữ liệu 4G của máy tính bảng

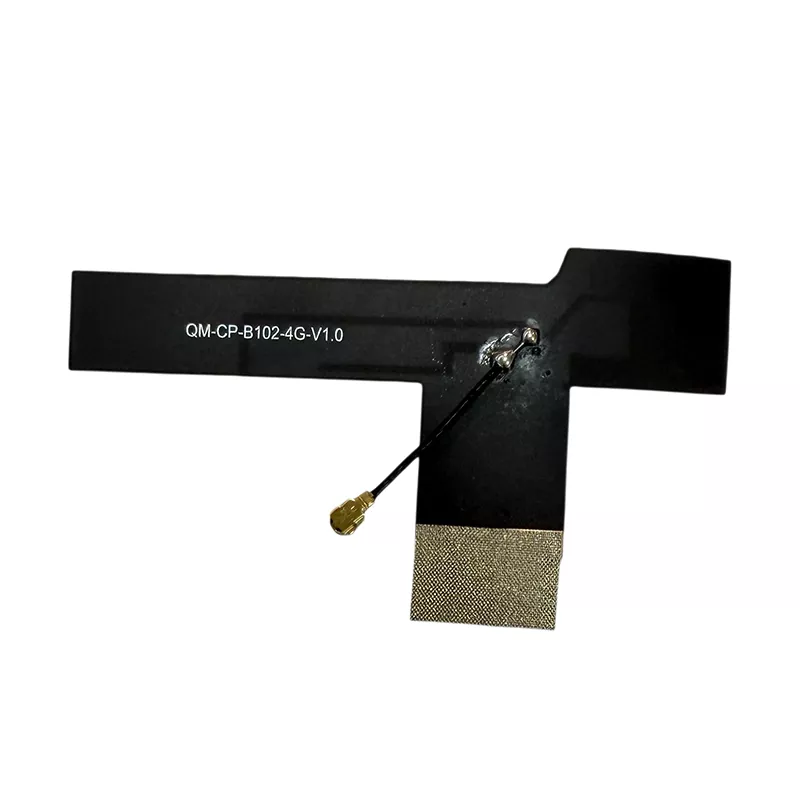

Ăng-ten dữ liệu 4G dành cho máy tính bảng là bộ phận truyền và nhận tín hiệu không dây tích hợp được thiết kế dành riêng cho các thiết bị máy tính bảng. Ăng-ten 4G LTE dành cho máy tính bảng này có cấu trúc nhẹ, linh hoạt được tối ưu hóa cho không gian bên trong hạn chế của máy tính bảng. Nó xử lý việc truyền dữ liệu và nhận tín hiệu qua mạng 4G LTE, hỗ trợ kết nối di động, tải lên và tải xuống dữ liệu cũng như liên lạc mạng ổn định. Là Ăng-ten 4G LTE tích hợp, nó được thiết kế để lắp đặt bên trong thay vì sử dụng làm ăng-ten phổ quát bên ngoài.

So với cấu hình ăng-ten bên trong thông thường, giải pháp này kết hợp chất nền FPC linh hoạt với cấu hình nhỏ gọn để phù hợp với các cấu trúc máy tính bảng khác nhau. Thiết kế có thể được đánh giá cho các ứng dụng máy tính bảng dành cho người tiêu dùng, giáo dục, công nghiệp và chuyên dụng tùy theo dải tần yêu cầu và điều kiện lắp đặt.

Phạm vi thiết bị tương thích

Là Ăng-ten 4G LTE linh hoạt và có thể tùy chỉnh dành cho ứng dụng Máy tính bảng, sản phẩm này được thiết kế cho các thiết bị máy tính bảng hỗ trợ kết nối mạng 4G. Khả năng tương thích tùy thuộc vào dải tần được hỗ trợ của thiết bị, không gian ăng-ten bên trong và giao diện RF.

• Máy tính bảng dân dụng dành cho người tiêu dùng: máy tính bảng giải trí gia đình, máy tính bảng truyền thông toàn mạng và thiết bị máy tính bảng cá nhân di động

• Máy tính bảng thương mại dành cho giáo dục: Máy tính bảng dành cho học sinh, Máy tính bảng dành riêng cho giáo dục tại trường, Máy tính bảng thương mại của cơ sở đào tạo

• Máy tính bảng bền chắc công nghiệp: Máy tính bảng cầm tay công nghiệp, Máy tính bảng công nghiệp chống bụi, chống nước và chống cháy nổ, Máy tính bảng thông minh ngoài trời

• Máy tính bảng chuyên dụng trên xe: máy tính bảng thông tin giải trí trên xe, thiết bị đầu cuối phương tiện vận tải và hậu cần, máy tính bảng điều khiển máy móc xây dựng

• Máy tính bảng dành riêng cho ngành: máy tính bảng y tế, máy tính bảng giám sát an ninh, máy tính bảng thiết bị đầu cuối thông minh trong kho, thiết bị máy tính bảng thông minh IoT

Thông số kỹ thuật chi tiết

Hướng dẫn cài đặt và sử dụng

Ăng-ten dữ liệu máy tính bảng 4G này được thiết kế để cài đặt nội bộ trong các thiết bị máy tính bảng tương thích. Nó có thể được sử dụng trong các dự án sản xuất thiết bị, bảo trì và thay thế ăng-ten. Việc lắp đặt phải được thực hiện bởi nhân viên quen thuộc với việc tháo rời máy tính bảng và xử lý đầu nối RF. Các bước cài đặt cụ thể như sau:

1. Tháo rời và vệ sinh: Tắt thiết bị máy tính bảng, tháo vỏ mặt sau và làm sạch bụi và mảnh vụn khỏi khu vực lắp đặt bên trong. Đảm bảo bề mặt lắp đặt bằng phẳng, sạch sẽ và không có vật nhô ra hoặc vật cản.

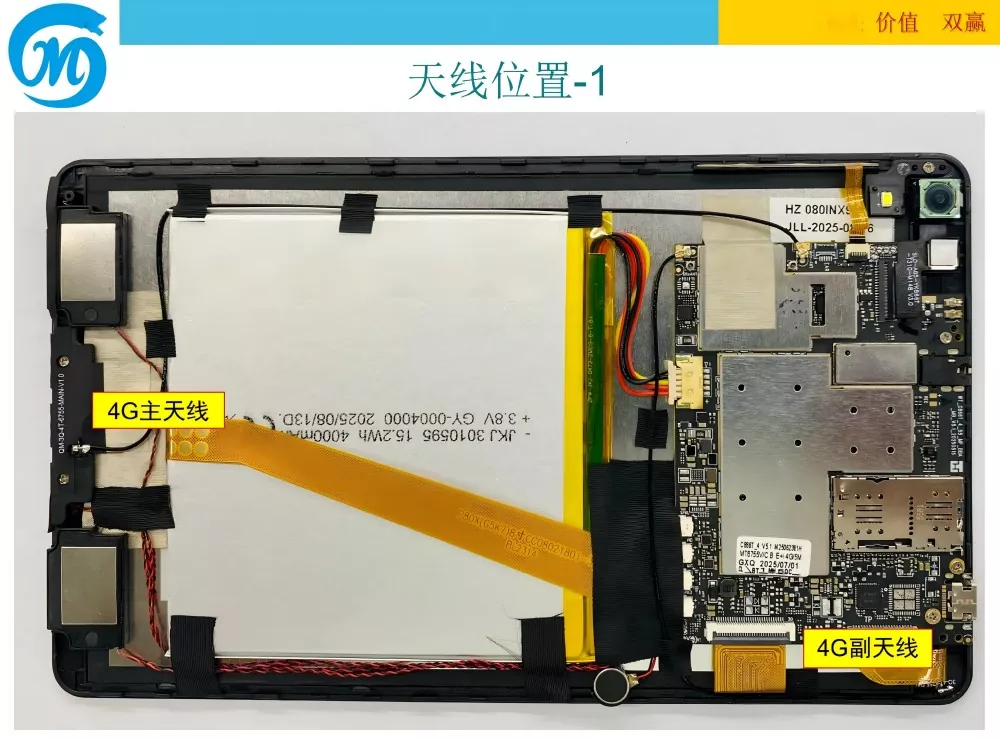

2. Định vị và gắn: Tháo lớp màng bảo vệ dính chịu nhiệt độ cao ở mặt sau ăng-ten. Căn chỉnh chính xác với vị trí ăng-ten dành riêng bên trong máy tính bảng, đặt nó trên một khu vực trống trải trên thân thiết bị và không bị cản trở bởi kim loại. Nhấn nhẹ trong 3 đến 5 giây để đảm bảo ăng-ten bám chắc chắn, không bị lỏng hoặc bị nhấc ra.

3. Kết nối giao diện: Căn chỉnh đầu nối IPEX ở cuối ăng-ten với ổ cắm RF trên bo mạch chủ máy tính bảng, sau đó nhấn xuống theo chiều dọc cho đến khi nó được kết nối chắc chắn. Đảm bảo tiếp xúc tốt không có kết nối lỏng lẻo hoặc tiếp xúc kém. Sự sắp xếp kết nối này phù hợp khi chọn Ăng-ten IPEX 4G LTE cho giao diện RF của máy tính bảng tương thích.

4. Sắp xếp việc định tuyến cáp: Sắp xếp gọn gàng các dây cáp ăng-ten để tránh bị kéo, uốn hoặc nén quá mức, đồng thời để chúng tránh xa các khu vực sinh nhiệt như pin và bo mạch chủ để tránh bị lão hóa và hư hỏng lâu dài.

5. Kiểm tra cài đặt: Lắp lại nắp lưng máy tính bảng, cố định các vít cố định, bật nguồn thiết bị, bật mạng 4G, kiểm tra tốc độ Internet và cường độ tín hiệu, đồng thời xác nhận không có bất thường về tín hiệu hoặc sự cố ngắt kết nối trước khi sử dụng bình thường.

Bối cảnh công ty

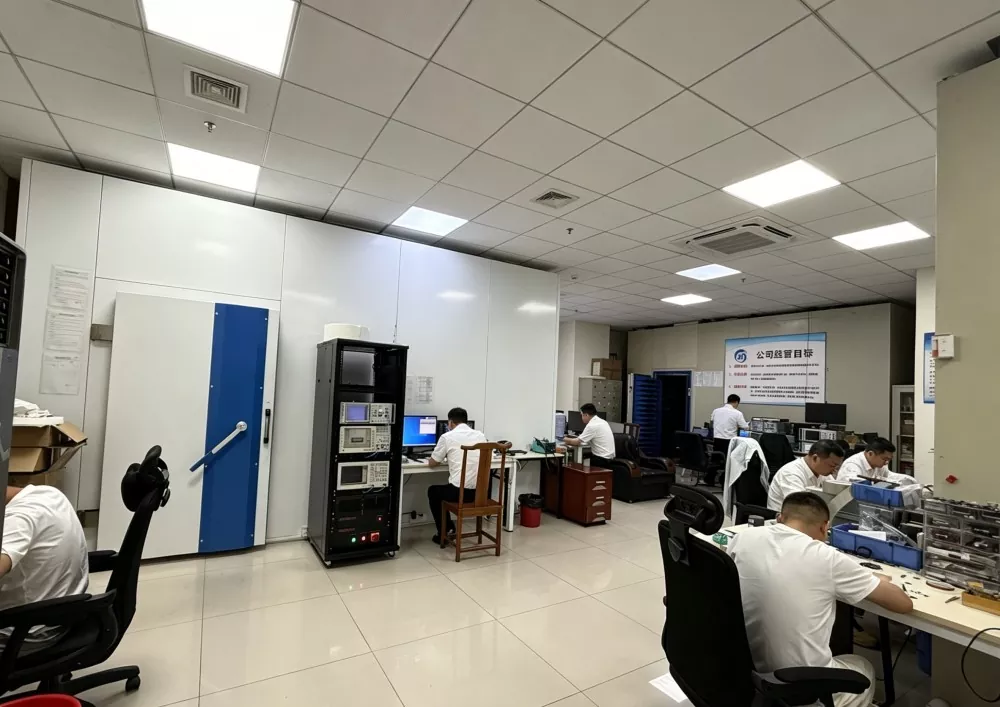

Công ty TNHH Công nghệ Truyền thông Qianmu Thâm Quyến đã hoạt động trong ngành ăng-ten truyền thông trong hơn một thập kỷ, đóng vai trò là nhà sản xuất và nhà cung cấp Trung Quốc tích hợp R&D ăng-ten, phát triển khuôn mẫu, sản xuất quy mô lớn, kiểm tra kiểm soát chất lượng và hỗ trợ sau bán hàng. Công ty chuyên về các giải pháp ăng-ten truyền thông không dây, bao gồm các sản phẩm Ăng-ten dữ liệu máy tính bảng 4G, ăng-ten IoT và ăng-ten đầu cuối tích hợp. Cơ sở vật chất của nó bao gồm hoạt động sản xuất, dây chuyền sản xuất, phòng thí nghiệm R&D và thiết bị thử nghiệm để hỗ trợ phát triển sản phẩm và kiểm soát chất lượng. Các chuyến tham quan nhà máy có thể được sắp xếp và quy trình sản xuất cũng như kiểm tra phải tuân theo quy trình quản lý chất lượng của công ty.

Mỗi thành viên cốt lõi trong nhóm đều có hơn 10 năm kinh nghiệm trong lĩnh vực R&D ăng-ten truyền thông, có chuyên môn về điều chỉnh tín hiệu, kết hợp trở kháng và các yêu cầu cài đặt nội bộ cho các thiết bị máy tính bảng khác nhau. Nhóm đã cung cấp giải pháp ăng-ten cho hơn 300 nhà sản xuất thiết bị công nghiệp và thiết bị đầu cuối kỹ thuật số trên toàn thế giới. Các giải pháp tùy chỉnh có sẵn theo yêu cầu sản phẩm và điều kiện tích hợp thiết bị.

Hướng dẫn lựa chọn sản phẩm

Khi chọn Ăng-ten 4G LTE dành cho máy tính bảng, các cân nhắc phổ biến bao gồm khả năng tương thích tần số, không gian lắp đặt, loại đầu nối và hiệu suất RF. Những điểm sau đây có thể giúp xác định xem ăng-ten được đề xuất có phù hợp với một dự án máy tính bảng cụ thể hay không.

• Kiểm tra khả năng tương thích băng tần: Ưu tiên các ăng-ten phủ sóng băng tần yêu cầu. Đối với các thiết bị trong nước, hãy xác minh khả năng tương thích với các băng tần sóng mang dự định; đối với thiết bị xuất khẩu, xác nhận hỗ trợ các dải tần được sử dụng tại thị trường mục tiêu. Thiếu băng tần có thể ảnh hưởng đến việc thu tín hiệu và hiệu suất dữ liệu.

• Kiểm tra vật liệu và tay nghề: Ăng-ten FPC 4G linh hoạt có thể đáp ứng các yêu cầu lắp đặt bên trong khi cần có lớp nền mỏng, linh hoạt. Xem lại chất nền, phần tử dẫn điện và lớp phủ cách điện để xác định xem thiết kế có phù hợp với môi trường lắp đặt dự định hay không.

• Kiểm tra các thông số thử nghiệm thực tế: Xem lại các báo cáo thử nghiệm và dữ liệu đo lường có sẵn. Các thông số chính bao gồm mức tăng, SWR và trở kháng. Xác nhận rằng hiệu suất đo được đáp ứng các yêu cầu của thiết bị mục tiêu và dải hoạt động.

• Kiểm tra kích thước tương thích: Chọn kích thước ăng-ten phù hợp theo không gian bên trong của máy tính bảng. Đối với các thiết bị siêu mỏng, hãy xem xét thiết kế dày 0,15 mm và xác minh khu vực lắp đặt, tuyến cáp cũng như khoảng trống có sẵn. Các kích thước không chuẩn tùy chỉnh có thể được thảo luận để giải quyết các hạn chế về cài đặt.

• Kiểm tra đầu nối RF: Đầu nối IPEX/U.FL phải khớp với ổ cắm RF trên bo mạch chủ máy tính bảng. Xác nhận cách tạo đầu nối, chiều dài cáp và cách bố trí kết nối trước khi đặt hàng. Các dự án Ăng-ten LTE bên trong dành cho máy tính bảng có thể yêu cầu đầu nối hoặc cấu hình cáp khác tùy thuộc vào thiết kế của thiết bị.

• Kiểm tra khả năng tùy chỉnh và cung cấp: Đối với các dự án có kích thước đặc biệt, độ dài cáp, yêu cầu về đầu nối hoặc cấu hình tần số, Ăng-ten máy tính bảng tùy chỉnh có thể được đánh giá theo thông số kỹ thuật của thiết bị. Xác nhận mẫu, yêu cầu thử nghiệm, số lượng sản xuất và thời gian giao hàng trước khi sản xuất hàng loạt.

• Kiểm tra năng lực của nhà sản xuất: Xem xét kinh nghiệm của nhà sản xuất, thử nghiệm sản phẩm, kiểm soát chất lượng, các tùy chọn tùy chỉnh và hỗ trợ sau bán hàng khi lựa chọn nhà cung cấp ăng-ten dài hạn.

Câu hỏi thường gặp

Câu hỏi 1: Ăng-ten dữ liệu 4G dành cho máy tính bảng này có hỗ trợ mạng 4G ở nước ngoài không?

Trả lời: Ăng-ten hỗ trợ các dải tần được liệt kê trong thông số kỹ thuật. Đối với thiết bị xuất khẩu, hãy so sánh các băng tần này với băng tần LTE được sử dụng ở quốc gia mục tiêu và các yêu cầu về modem của máy tính bảng. Cấu hình tần số bổ sung có thể được thảo luận nếu thông số kỹ thuật tiêu chuẩn không bao gồm các băng tần được yêu cầu.

Câu hỏi 2: Ăng-ten có thể được tùy chỉnh về kích thước, loại đầu nối và chiều dài cáp không?

Đ: Vâng. Các tùy chọn tùy chỉnh có thể bao gồm kích thước ăng-ten, chiều dài cáp, loại đầu nối và cấu hình tần số theo cấu trúc bên trong của thiết bị. Đối với dự án Ăng-ten máy tính bảng tùy chỉnh, hãy cung cấp không gian cài đặt sẵn có, các băng tần LTE bắt buộc, chi tiết đầu nối RF và ứng dụng mục tiêu để có thể đánh giá khả năng tương thích.

Câu 3: Sản phẩm được bảo hành bao lâu? Vấn đề chất lượng được xử lý như thế nào?

Trả lời: Sản phẩm được bảo hành 1 năm và dịch vụ bảo trì trọn đời. Đối với các vấn đề về chất lượng không phải do thiệt hại về người, chính sách dịch vụ đã nêu sẽ cung cấp dịch vụ thay thế hoặc vận chuyển lại miễn phí, cùng với hỗ trợ kỹ thuật để giải quyết các vấn đề về sử dụng. Xác nhận các điều khoản áp dụng khi đặt hàng.

Câu hỏi 4: Việc uốn cong thường xuyên có làm hỏng ăng-ten linh hoạt không?

Trả lời: Sản phẩm sử dụng chất nền FPC linh hoạt được thiết kế để lắp đặt bên trong. Tránh các nếp gấp sắc nét, uốn cong quá mức nhiều lần hoặc gây áp lực lên bộ phận bức xạ và cáp cấp liệu. Việc lắp đặt phải tuân theo các yêu cầu cơ học của ăng-ten để giúp duy trì cấu trúc và hiệu suất RF của nó.

Câu 5: Số lượng đặt hàng tối thiểu là bao nhiêu? Lô hỗn hợp có thể được cung cấp?

Trả lời: Các sản phẩm có sẵn trong kho tiêu chuẩn được tuyên bố là không có số lượng đặt hàng tối thiểu, hỗ trợ các lô hỗn hợp nhỏ và mua hàng không thường xuyên. Các đơn đặt hàng lớn có thể đủ điều kiện để được định giá theo cấp độ. Xác nhận tình trạng tồn kho hiện tại, yêu cầu tùy chỉnh và thời gian sản xuất trước khi đặt hàng.

Q6: Ăng-ten sử dụng đầu nối nào?

Trả lời: Giao diện tiêu chuẩn là đầu nối phổ dụng IPEX/U.FL, với các tùy chọn thiết bị đầu cuối có thể tùy chỉnh. Đầu nối phải được kiểm tra với ổ cắm RF của bo mạch chủ máy tính bảng. Đối với yêu cầu Ăng-ten IPEX 4G LTE, hãy xác nhận thế hệ đầu nối và chiều dài cáp trước khi sản xuất.
