Anten NFC

Ăng-ten mềm tích hợp NFC là gì? Anten hoạt động là gì?

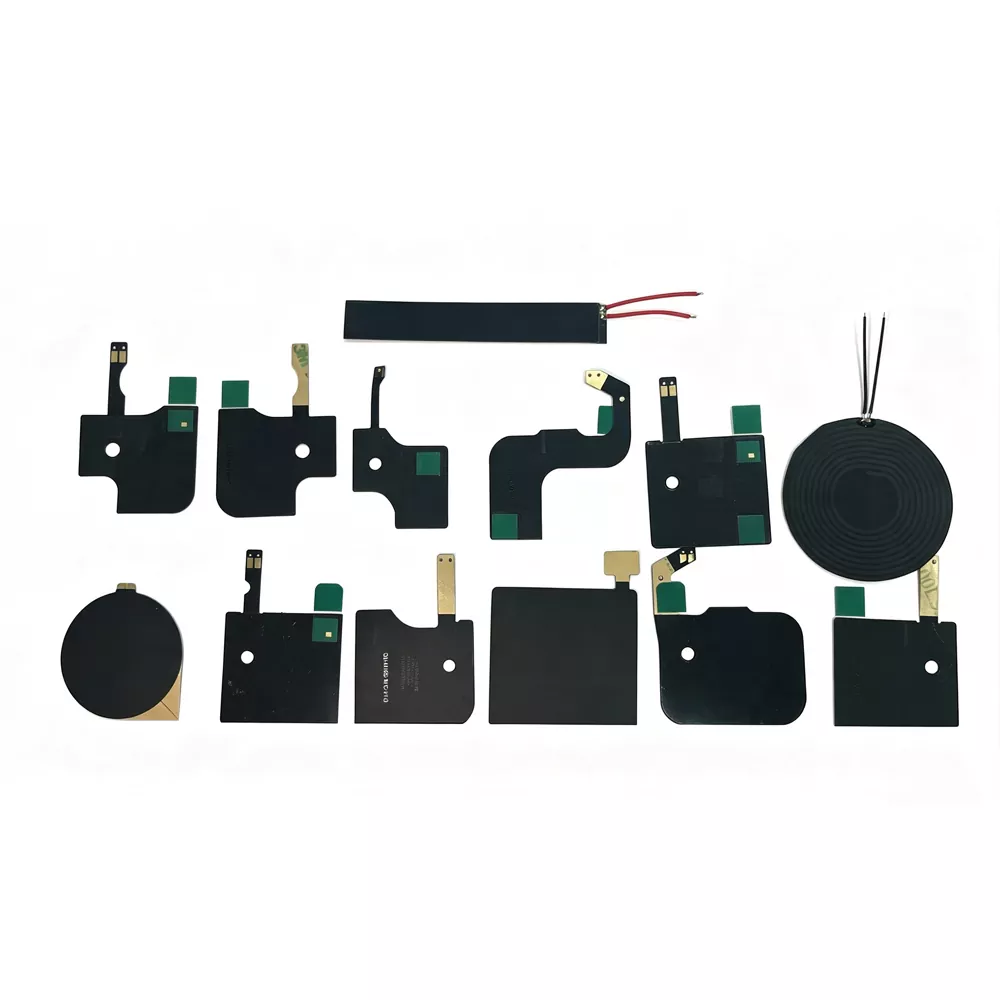

1.1 Ăng-ten mềm tích hợp NFC (Ăng-ten linh hoạt FPC)

Anten linh hoạt tích hợp NFC (Anten mạch in linh hoạt NFC) là một loại Anten NFC được sản xuất trên đế bảng mạch in linh hoạt (FPC) và được thiết kế để hoạt động ở dải tần 13,56 MHz. Nó sử dụng đồng điện phân làm vật liệu cuộn dây dẫn điện và áp dụng quy trình khắc chính xác để tạo thành các mẫu cuộn dây tùy chỉnh với các vòng quay và cấu trúc hình học cụ thể. Kết hợp với màng từ tính ferit làm lớp cách ly, ăng-ten linh hoạt này có thể dễ dàng tích hợp vào các thiết bị điện tử thông qua giải pháp lắp bằng keo 3M hoặc bóc tách.

Thành phần cốt lõi:

- Chất nền FPC:Vật liệu bảng mạch linh hoạt có đặc tính nhẹ và có thể uốn cong với độ dày từ 0,14–0,27 mm.

- Cuộn dây đồng:Được sản xuất thông qua quá trình khắc đồng điện phân, cấu trúc cuộn dây xác định độ tự cảm của ăng-ten và hiệu suất tần số cộng hưởng.

- Lớp ferit:Vật liệu từ tính có độ thấm cao giúp giảm nhiễu kim loại, cải thiện khả năng cách ly từ trường và tăng cường khả năng định hướng truyền tín hiệu.

- Lớp dính:Sử dụng vật liệu kết dính 3M chính hãng, mang lại độ bền liên kết đáng tin cậy và khả năng chịu nhiệt độ cao tuyệt vời.

- Phương thức kết nối:Hỗ trợ nhiều tùy chọn kết nối khác nhau, bao gồm thiết bị đầu cuối IPEX, đầu hàn, tiếp điểm lò xo và các giao diện tùy chỉnh khác.

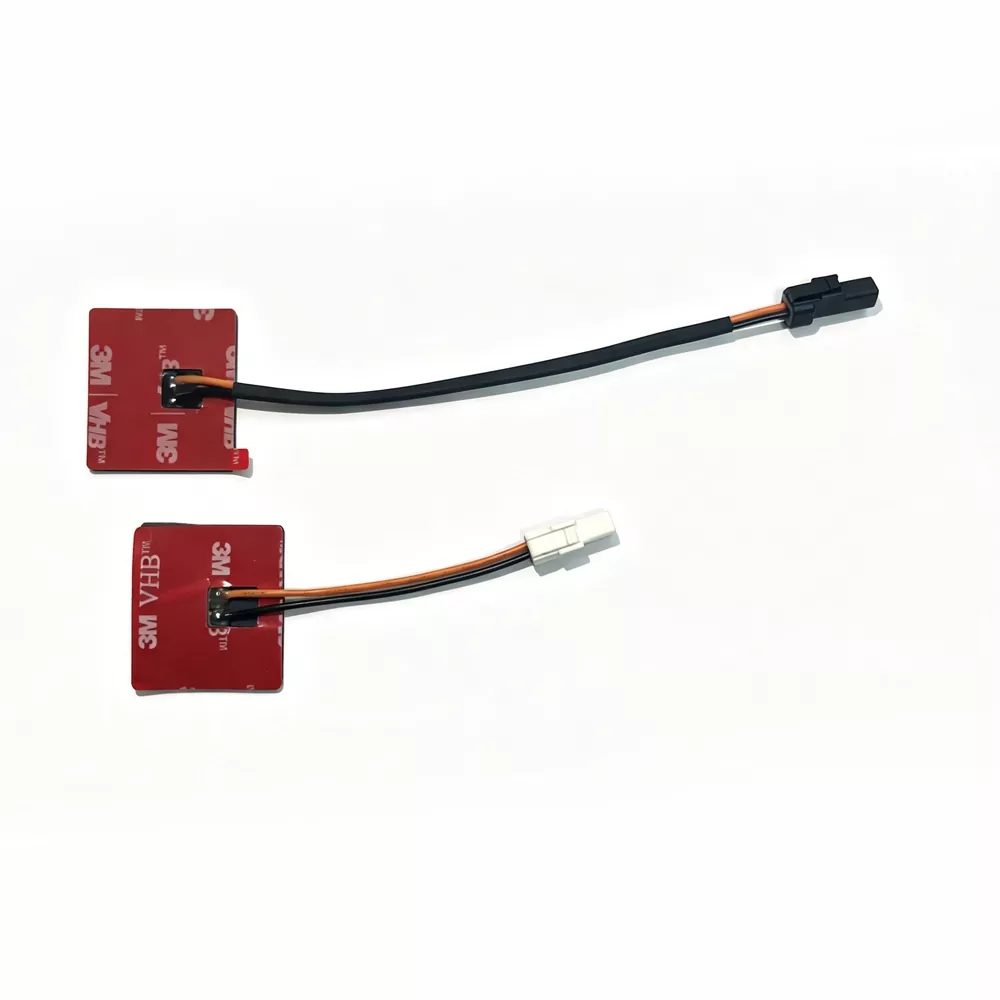

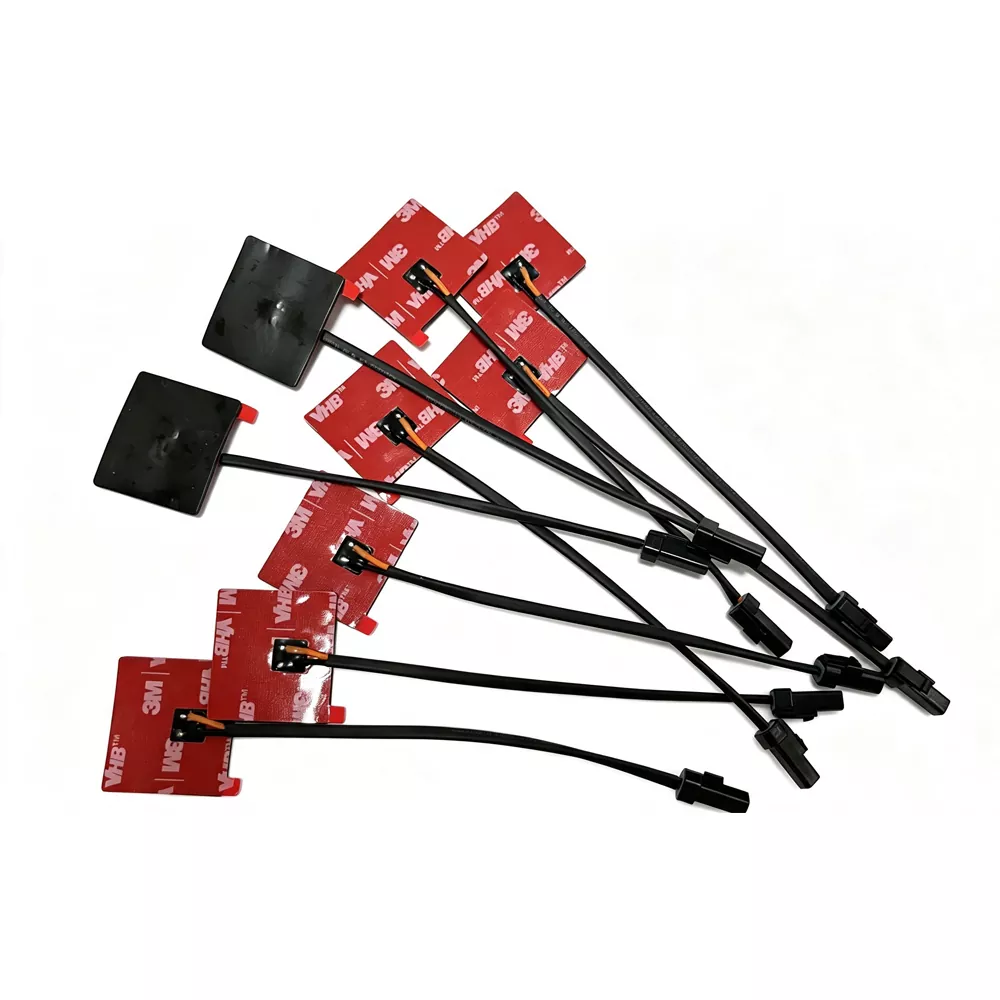

1.2 Anten hoạt động NFC

Ăng-ten NFC chủ động đề cập đến một hệ thống ăng-ten, dựa trên ăng-ten NFC thông thường, tích hợp một giao diện người dùng không tiếp xúc hoặc mạch khuếch đại/điều khiển tín hiệu đang hoạt động.

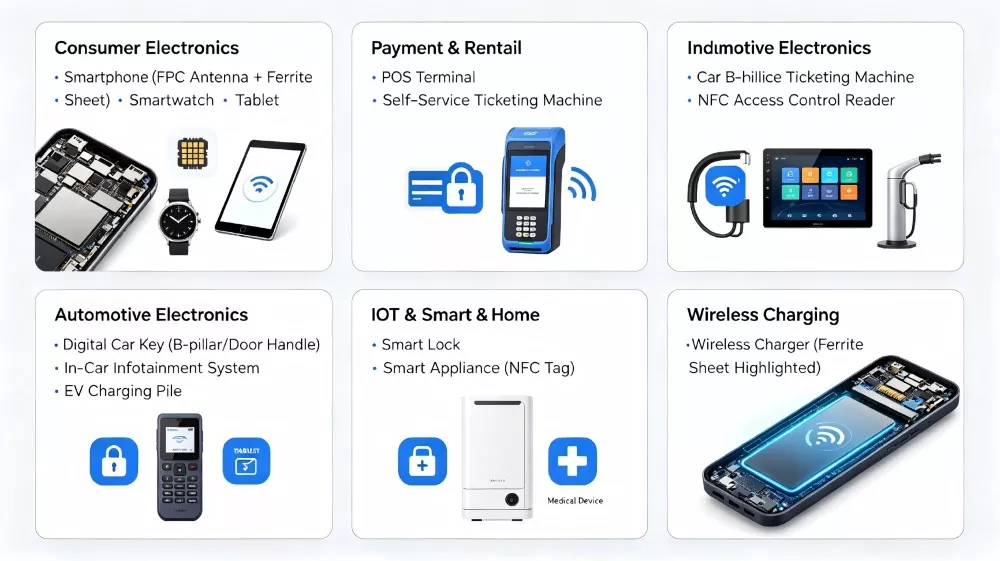

Thiết bị áp dụng

Tại sao chọn ăng-ten NFC của Qianmu Communications?

1. Thiết kế siêu mỏng, linh hoạt - độ dày chỉ 0,14–0,27mm, hoàn toàn phù hợp cho các thiết bị siêu mỏng và yêu cầu lắp đặt linh hoạt.

2. Lớp cách ly Ferrite - Bao gồm ferrite tiêu chuẩn, che chắn hiệu quả chống nhiễu từ môi trường kim loại.

3. Nhiều phương pháp lắp đặt - hỗ trợ nhiều tùy chọn khác nhau bao gồm lớp nền dính 3M (chất kết dính có thể tháo rời), thiết bị đầu cuối IPEX và hàn.

4. Hoạt động ở nhiệt độ rộng - Phạm vi nhiệt độ hoạt động: -40oC đến + 85oC

5. Tuân thủ đầy đủ các tiêu chuẩn - đáp ứng tiêu chuẩn môi trường RoHS

6. Dịch vụ tùy chỉnh - Hỗ trợ hoàn toàn có thể tùy chỉnh về kích thước, hình dạng, số vòng cuộn, giá trị điện cảm, v.v.

7. Giao hàng nhanh - Sản xuất mẫu nhanh và giao hàng sản xuất hàng loạt hiệu quả.

8. Hỗ trợ mô phỏng chuyên nghiệp - Cung cấp mô phỏng điện từ và đề xuất tối ưu hóa toàn bộ máy.

Hành vi RF và những cân nhắc ở cấp độ hệ thống

Hiệu suất của Anten NFC không chỉ phụ thuộc vào thông số kỹ thuật điện cơ bản mà còn phụ thuộc vào môi trường điện từ tổng thể do cấu trúc thiết bị cuối cùng tạo ra. Các yếu tố như lựa chọn vật liệu, bố trí bên trong và các bộ phận xung quanh có thể ảnh hưởng đáng kể đến hiệu suất ăng-ten và độ ổn định liên lạc.

1. Hiệu ứng lệch kim loại

Khi ăng-ten được lắp đặt gần các bộ phận kim loại, bao gồm pin, vỏ chắn hoặc khung cơ khí, dòng điện xoáy cảm ứng có thể làm thay đổi đặc tính điện từ và làm thay đổi tần số cộng hưởng. Nếu không có cách ly ferrite thích hợp, hiệu ứng lệch pha này có thể gây ra sai lệch cộng hưởng, hiệu suất ghép thấp hơn và giảm độ tin cậy truyền thông.

2. Chức năng lớp Ferrite trong ổn định trường

Lớp từ tính ferrite không chỉ cung cấp khả năng chống nhiễu. Nó cũng hoạt động như một lớp dẫn hướng từ thông bằng cách hướng từ trường về phía phi kim loại của ăng-ten. Điều này giúp cải thiện hiệu quả ghép nối, tối ưu hóa việc truyền tín hiệu và giảm thiểu tổn thất năng lượng trong các ứng dụng có các thành phần kim loại ở gần.

3. Độ nhạy phù hợp với trở kháng

Hệ thống NFC hoạt động ở tần số 13,56 MHz yêu cầu kết hợp trở kháng chính xác do độ nhạy của chúng với những thay đổi trong thiết kế vỏ, độ dày lớp kết dính và biến dạng cuộn dây. Những thay đổi nhỏ trong cấu trúc cơ học có thể ảnh hưởng đến điểm cộng hưởng và hiệu suất hệ số Q, khiến việc điều chỉnh cấp hệ thống trở nên cần thiết sau khi tích hợp ăng-ten.

4. Khớp nối với kiến ​​trúc thiết bị

Hiệu suất của ăng-ten cũng bị ảnh hưởng bởi đặc tính điện môi của các vật liệu xung quanh, bao gồm vỏ nhựa, vỏ kính và cấu trúc xếp chồng PCB. Các vật liệu có hằng số điện môi cao hơn có thể tạo ra điện dung ký sinh bổ sung, dẫn đến băng thông hẹp hơn và biên độ truyền thông giảm.

5. Tác động của hệ thống chủ động và thụ động

Đối với cấu hình ăng-ten NFC hoạt động, mạch điều khiển ảnh hưởng trực tiếp đến sự phân bố và cường độ của trường điện từ. Mặc dù cách tiếp cận này có thể mở rộng khoảng cách liên lạc nhưng nó cũng làm tăng độ nhạy với những thay đổi của tải và yêu cầu kiểm soát chính xác hơn về nối đất, che chắn và thiết kế hệ thống tổng thể.

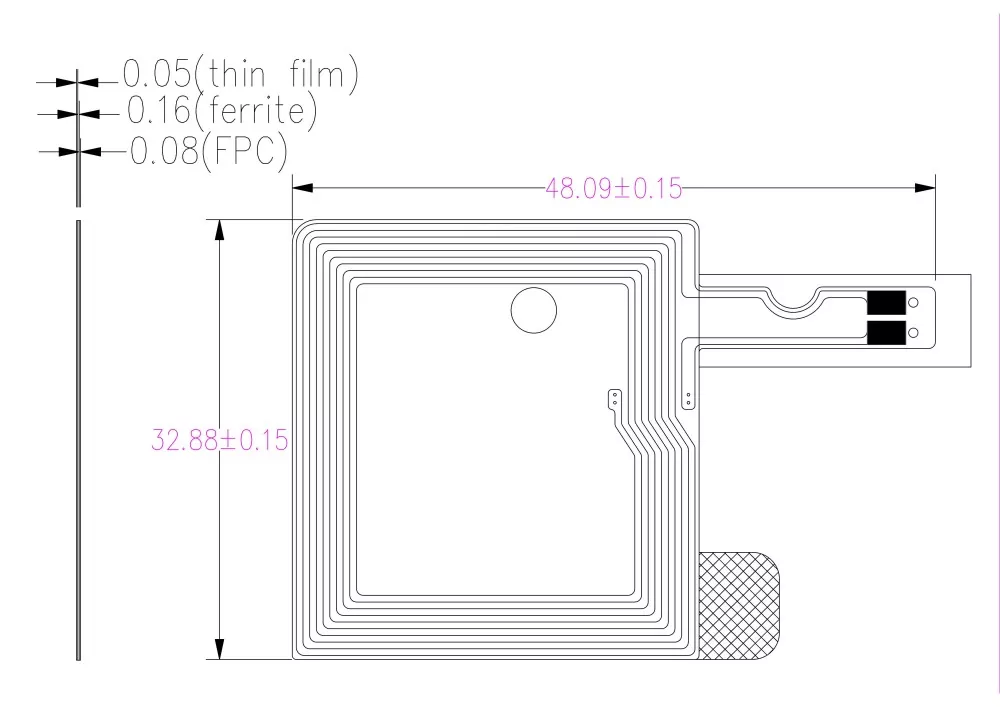

Thông số kỹ thuật

So với các công ty cùng ngành: Ưu điểm khác biệt của Qianmu Communications

Hướng dẫn cài đặt

Cài đặt có chất kết dính (ăng-ten linh hoạt FPC)

Đây là phương pháp cài đặt ăng-ten NFC được sử dụng phổ biến nhất:

Các bước cài đặt:

1. Làm sạch bề mặt - Dùng khăn lau cồn để lau sạch khu vực lắp đặt (bề mặt bên trong vỏ thiết bị hoặc bề mặt pin), đảm bảo không có dầu và bụi.

2. Bóc lớp lót nhả - cẩn thận gỡ lớp màng bảo vệ dính 3M ra khỏi mặt sau của ăng-ten.

3. Căn chỉnh và định vị - Căn chỉnh ăng-ten với vị trí lắp đặt được chỉ định, đảm bảo khu vực cuộn dây không bị cản trở.

4. Ấn mạnh và đều - từ giữa ra các cạnh để loại bỏ bọt khí.

5. Bảo dưỡng và chờ đợi - Để yên trong 24 giờ để đạt được độ bền liên kết tối ưu.

Ghi chú cài đặt:

Đánh giá của khách hàng

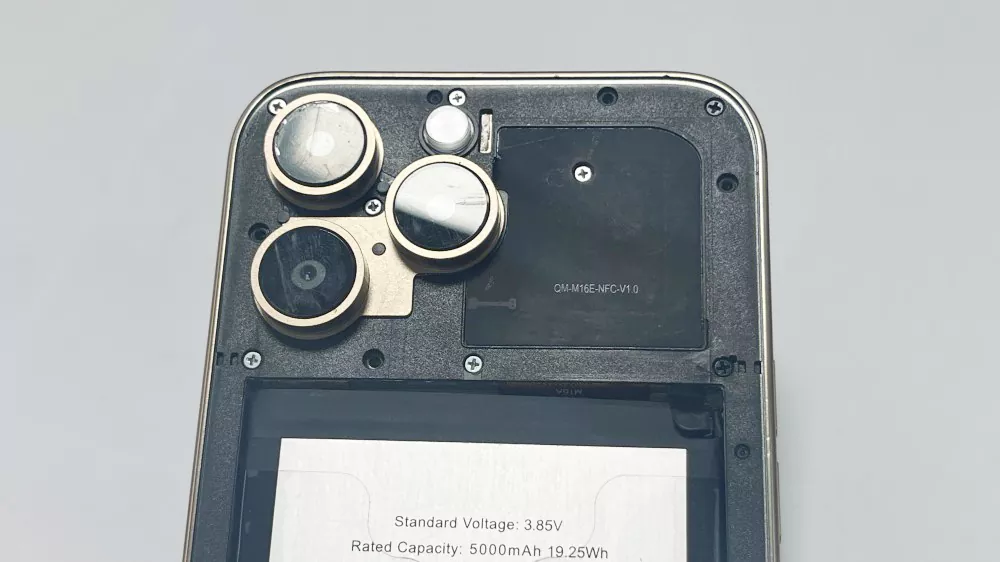

"Ăng-ten mềm tích hợp NFC của Qianmu Communications đã chứng minh hiệu suất ổn định trong mẫu điện thoại thông minh mới của chúng tôi, đạt được phạm vi đọc 85mm. Lớp ferrite che chắn hiệu quả chống nhiễu pin và chất lượng nhất quán trong quá trình sản xuất hàng loạt là tuyệt vời." - Nhà sản xuất thương hiệu, Công ty TNHH Công nghệ Junge Thâm Quyến

"Ăng-ten NFC hoạt động được sử dụng trong thiết bị đầu cuối POS yêu cầu độ tin cậy cao và trường RF mạnh. Các sản phẩm của Qianmu Communications đã vượt qua thử nghiệm EMVCo nghiêm ngặt của chúng tôi và chúng tôi đã mua hơn 300.000 chiếc." – Quảng Châu ZhonghaidaSatellite Navigation Technology Co., Ltd.Nhà sản xuất thiết bị đầu cuối thanh toán

Câu hỏi thường gặp

Câu hỏi 1: Tần số hoạt động của ăng-ten mềm tích hợp trong NFC là bao nhiêu?

Trả lời: NFC hoạt động ở dải tần 13,56 MHz ±7 kHz được tiêu chuẩn hóa quốc tế, thường được sử dụng trong các hệ thống liên lạc trường gần để truyền dữ liệu không dây tầm ngắn.

Câu hỏi 2: Khoảng cách đọc điển hình là gì?

Đáp: Phạm vi liên lạc thường được giới hạn ở vài cm, thường là khoảng 5–8 cm, tùy thuộc vào thiết kế ăng-ten, cấu trúc thiết bị và điều kiện lắp đặt.

Câu hỏi 3: Khi nào cần sử dụng ăng-ten NFC có lõi ferit?

Trả lời: Khi cần lắp ăng-ten trên bề mặt pin, gần vỏ kim loại hoặc trong môi trường có các thành phần kim loại, điều cần thiết là phải sử dụng ăng-ten được trang bị lớp ferit. Lớp ferrite có thể cách ly hiệu quả nhiễu dòng điện xoáy ngược do kim loại gây ra.

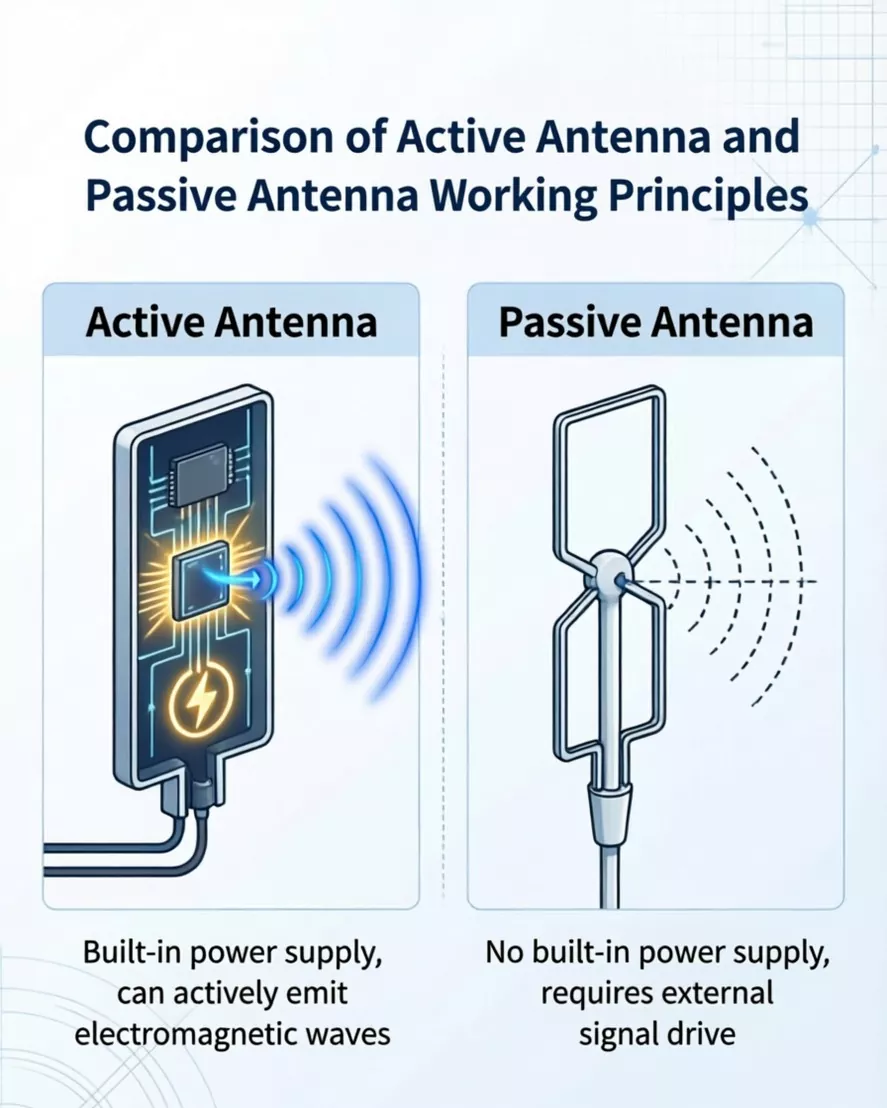

Câu hỏi 4: Sự khác biệt giữa ăng-ten mềm tích hợp NFC và ăng-ten hoạt động là gì?

Trả lời: Ăng-ten thụ động tích hợp là một thành phần thụ động dựa vào cảm ứng từ trường từ đầu đọc/ghi để hoạt động, khiến nó phù hợp với các ứng dụng NFC tiêu chuẩn. Ăng-ten hoạt động tích hợp các mạch điều khiển và khuếch đại tín hiệu, cho phép nó chủ động tạo ra trường RF mạnh hơn, khiến nó trở nên lý tưởng cho các tình huống như thiết bị đầu cuối thanh toán yêu cầu tín hiệu mạnh hơn.

Câu 5: Nó có thể được tùy chỉnh về kích thước và hình dạng không?

Trả lời: Có, Qianmu Communications hỗ trợ các thiết kế tùy chỉnh ở mọi kích cỡ, bao gồm hình chữ nhật, hình tròn và hình dạng không đều.

Câu 6: Phạm vi điện cảm nào thường được sử dụng?

Đáp: Các thiết kế điển hình nằm trong phạm vi điện cảm khoảng 1–2 μH, tùy thuộc vào yêu cầu điều chỉnh và kết hợp trở kháng.

Q7: Các phương pháp cài đặt phổ biến là gì?

Trả lời: Có ba phương pháp lắp đặt chính: ① Mặt sau bằng keo 3M (ăng-ten linh hoạt FPC - được sử dụng phổ biến nhất); ② Đầu nối IPEX (loại trình cắm); ③ Lắp đặt hàn.

Q8: Qianmu Communications là thương nhân hay nhà máy?

Trả lời: Qianmu Communications là nhà sản xuất tích hợp R&D, sản xuất và bán hàng. Chúng tôi sở hữu nhà máy riêng và có dây chuyền sản xuất hoàn chỉnh cũng như hệ thống kiểm soát chất lượng mạnh mẽ - không chỉ đơn thuần là một công ty thương mại.
