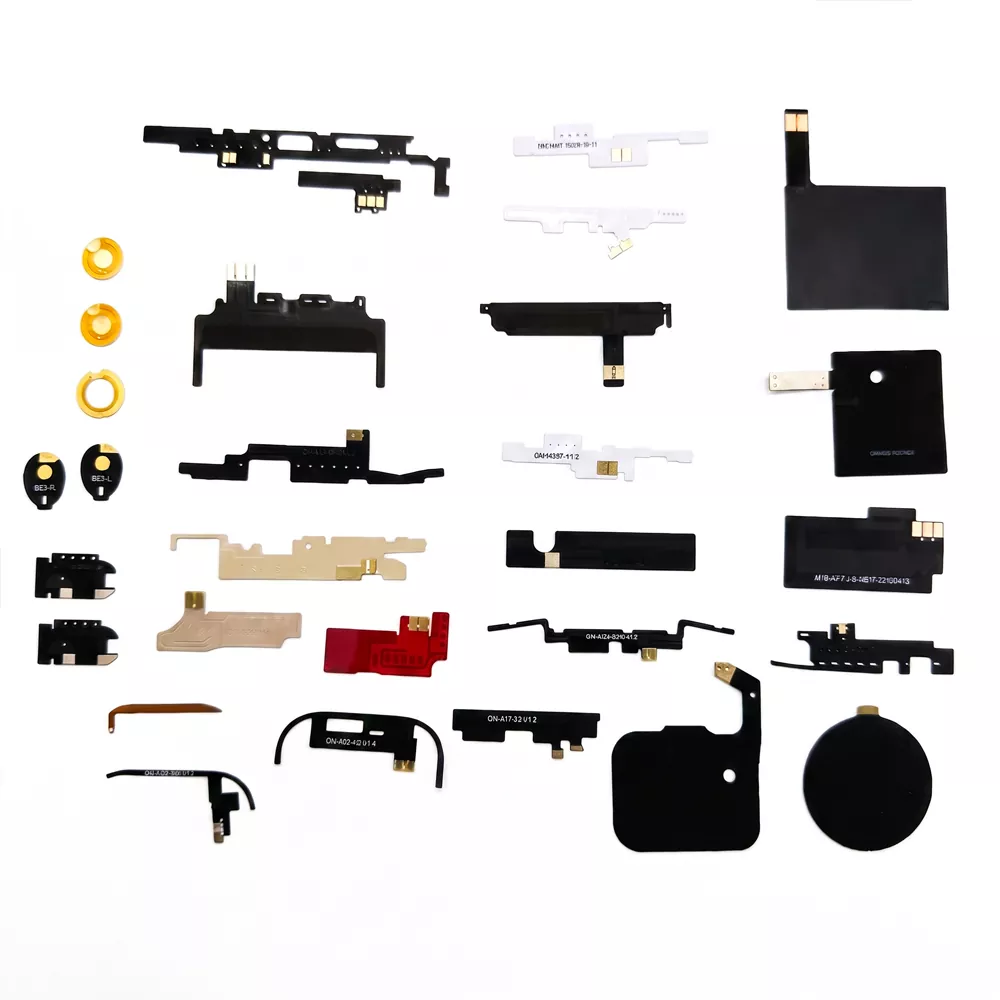

Ăng-ten mạch in linh hoạt (FPC)

Anten FPC là gì?

Ăng-ten FPC, hay Ăng-ten mạch in linh hoạt (FPC), sử dụng màng PI và PET linh hoạt làm chất nền và được chế tạo bằng cách khắc và in để tạo ra các mạch ăng-ten. Nó có các đặc tính nhẹ, mỏng, linh hoạt và có thể uốn cong, cho phép nó phù hợp với các bề mặt cong. Độ dày của nó dao động từ 0,03 đến 0,2 mm và trọng lượng của nó nhỏ hơn 1 gram. Ăng-ten có thể truyền và nhận tín hiệu không dây và tương thích với các giao thức bao gồm WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT và LoRa, bao phủ các dải tần 2,4 GHz, 5 GHz và 5,8 GHz. Qianmu Communications là nhà sản xuất ăng-ten FPC chuyên nghiệp với nhiều năm kinh nghiệm trong ngành. Chúng tôi được trang bị ba buồng chống phản xạ vi sóng và có hơn mười nhân viên R&D tận tâm, cho phép chúng tôi cung cấp các dịch vụ toàn diện—từ thiết kế giải pháp ăng-ten đến sản xuất hàng loạt.

Điểm bán hàng chính

Siêu mỏng và linh hoạt, tự do trong không gian.

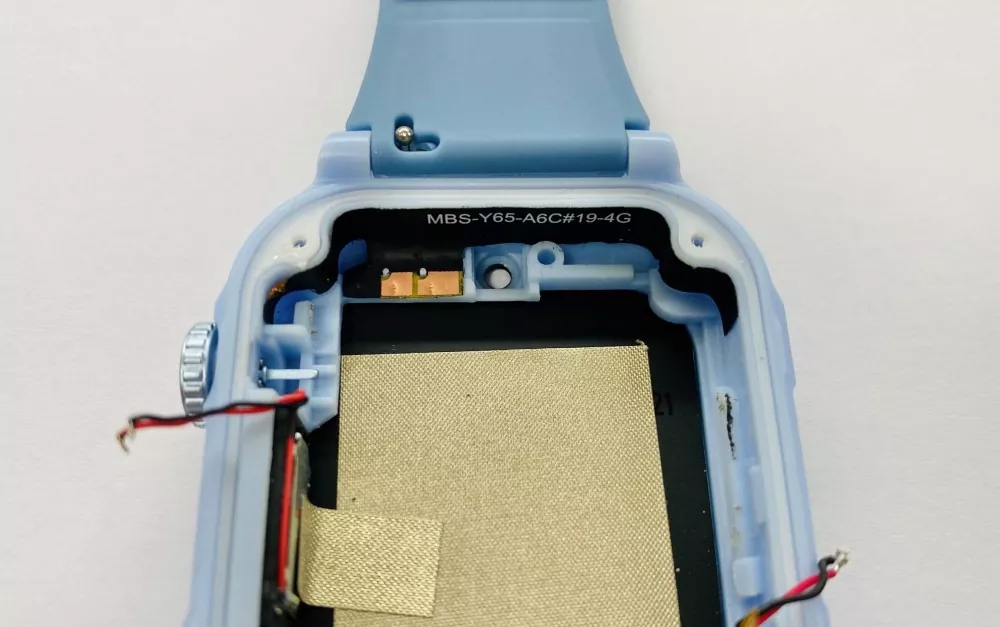

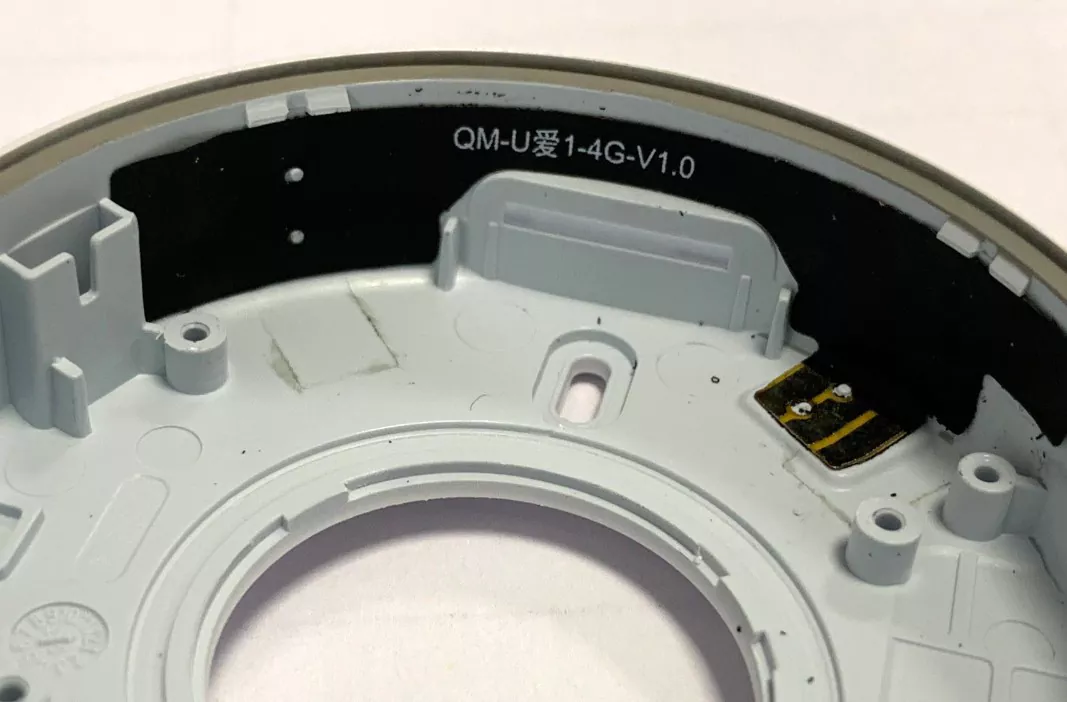

Ăng-ten mạch in linh hoạt (FPC) có độ dày chỉ 0,03–0,2 mm và có thể uốn cong hoặc gấp lại tùy ý. Nó có thể uốn cong 90° dọc theo thành trong của khoang bên trong thiết bị, thích ứng hoàn hảo với các thiết kế cấu trúc phức tạp khác nhau. Dù vỏ thiết bị phẳng hay cong, ăng-ten FPC có thể dễ dàng phù hợp với bề mặt của nó.

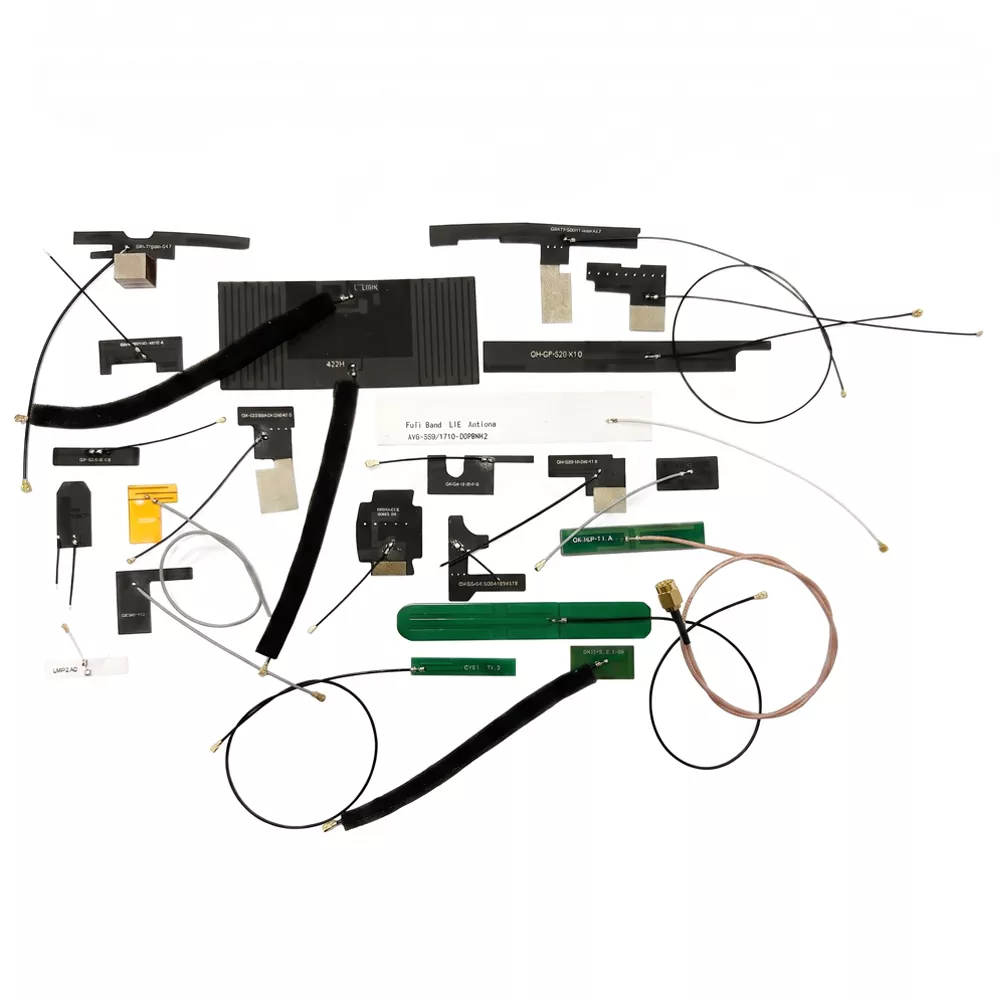

Vùng phủ sóng băng rộng đa băng tần

Hỗ trợ nhiều giao thức liên lạc bao gồm 4G/5G, WiFi toàn băng tần, Bluetooth, GPS/GNSS, LoRa và NFC. Ăng-ten FPC chip đơn có thể bao phủ các dải tần từ 700 MHz đến 2700 MHz—hoặc thậm chí rộng hơn. Để đáp ứng nhu cầu liên lạc của các thiết bị đa chế độ và đa tần số.

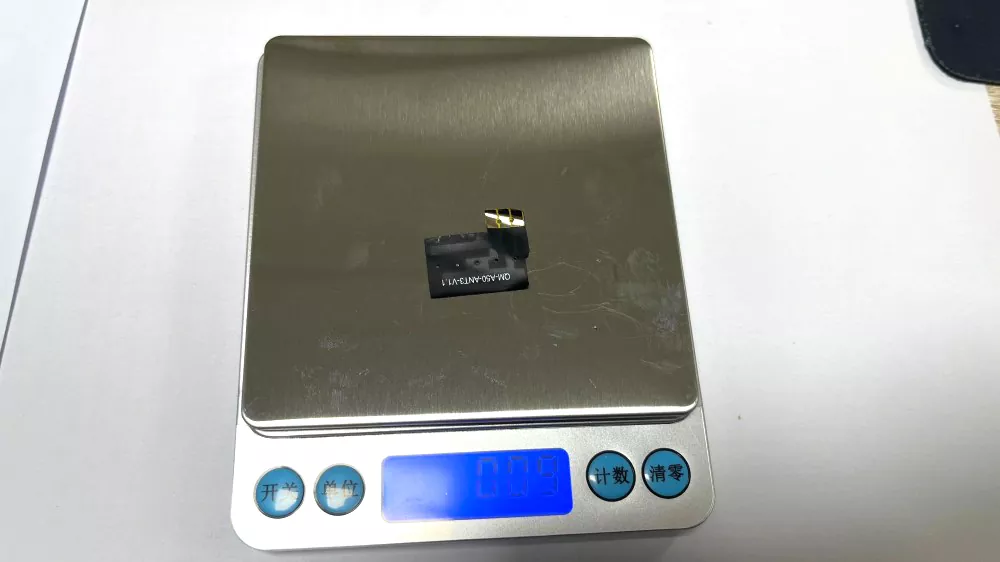

Thiết kế nhẹ

Ăng-ten FPC nặng chưa đến 1 gram. Nhẹ hơn 50% so với ăng-ten kim loại truyền thống. Đối với các sản phẩm nhạy cảm với trọng lượng như thiết bị đeo và máy bay không người lái, ăng-ten FPC là lựa chọn tốt nhất..

Sẵn sàng để sử dụng ngay khi lấy ra khỏi hộp, dễ lắp ráp.

Có lớp nền dính 3M 300LSE tiêu chuẩn để lắp ráp bóc và dán nhanh chóng trong 2 phút. Có sẵn với IPEX, U.FL, MHF4 và các tùy chọn đầu nối khác.

Những lưu ý quan trọng khi lắp đặt ăng-ten

1. Tránh xa bề mặt kim loại

Không lắp đặt ăng-ten trực tiếp trên hoặc gần bề mặt kim loại, vì điều này có thể ảnh hưởng đến việc phối hợp trở kháng, thay đổi dạng bức xạ và làm giảm hiệu suất tổng thể của ăng-ten.

2. Tránh uốn cong quá mức

Không uốn cong hoặc gấp ăng-ten quá mức trong khi lắp đặt vì biến dạng quá mức có thể làm hỏng dây dẫn bên trong và ảnh hưởng tiêu cực đến hiệu suất RF.

3. Đảm bảo cài đặt an toàn

Cố định ăng-ten chắc chắn và đều trong quá trình lắp đặt để tránh biến dạng có thể ảnh hưởng đến hiệu suất bức xạ và độ ổn định tín hiệu.

4. Duy trì đủ khoảng trống xung quanh ăng-ten

Duy trì khoảng cách ít nhất 5 mm phía trên và cả hai bên của ăng-ten. Tránh đặt các thành phần kim loại, dấu vết tín hiệu tốc độ cao hoặc vùng đồng lớn gần ăng-ten để đảm bảo hiệu suất tối ưu.

5. Xử lý cẩn thận trong quá trình lắp ráp

Mặc dù ăng-ten có cấu trúc linh hoạt nhưng vật liệu FPC có độ bền cơ học hạn chế. Tránh kéo, xoắn hoặc va đập quá mức trong quá trình lắp đặt và lắp ráp.

6. Bảo quản trong môi trường khô ráo

Tránh bảo quản ăng-ten ở môi trường có nhiệt độ cao hoặc độ ẩm cao. Giữ sản phẩm khô ráo để duy trì hiệu suất điện ổn định và độ tin cậy lâu dài.

Kiểm soát và kiểm tra chất lượng

Qianmu Communications áp dụng quản lý chất lượng nghiêm ngặt trong toàn bộ quá trình sản xuất, bao gồm kiểm tra nguyên liệu thô, giám sát sản xuất và thử nghiệm thành phẩm.

Kiểm tra vật liệu đến

Tất cả các vật liệu đầu vào, bao gồm chất nền FPC, lá đồng, chất kết dính và đầu nối, đều trải qua quá trình kiểm tra chất lượng nghiêm ngặt để đảm bảo độ tin cậy và tính nhất quán.

Kiểm tra quang học AOI

Kiểm tra quang học tự động (AOI) được sử dụng để xác minh độ chính xác định tuyến mạch ăng-ten, chất lượng mối hàn và hình thức sản phẩm nhằm ngăn ngừa lỗi sản xuất.

Kiểm tra hiệu suất RF

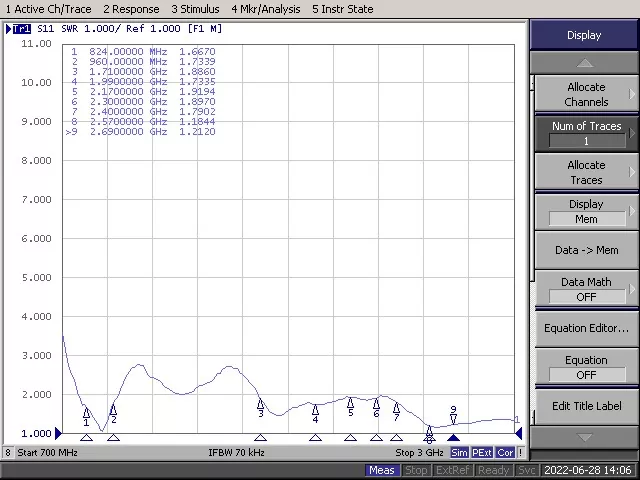

Các thông số RF chính, bao gồm tỷ lệ sóng đứng điện áp (VSWR), độ lợi và mẫu bức xạ, đều được kiểm tra trong môi trường phòng tối chuyên nghiệp để đảm bảo hiệu suất của ăng-ten đáp ứng yêu cầu.

Kiểm tra độ tin cậy môi trường

Ăng-ten trải qua nhiều cuộc kiểm tra độ tin cậy khác nhau, bao gồm kiểm tra chu kỳ nhiệt độ cao và thấp, kiểm tra độ ẩm, kiểm tra tuổi thọ uốn và các đánh giá môi trường khác.

Quản lý tính nhất quán hàng loạt

Kiểm soát sản xuất nghiêm ngặt đảm bảo hiệu suất ổn định và chất lượng ổn định trên mỗi lô sản phẩm.

Kinh nghiệm sản xuất ăng-ten chuyên nghiệp

Trong hơn hai thập kỷ, Qianmu Communications đã cống hiến hết mình cho ngành ăng-ten đầu cuối, tập trung vào R&D, sản xuất và bán ăng-ten đầu cuối truyền thông không dây. Sản phẩm của chúng tôi được sử dụng rộng rãi trong các thiết bị liên lạc di động, bao gồm điện thoại thông minh, máy tính bảng, hệ thống thanh toán di động, máy bay không người lái, thiết bị sạc không dây, ô tô, trạm gốc và thiết bị đeo được.

Cách chọn ăng-ten FPC

1. Xác nhận tần suất hoạt động

Xác định các công nghệ không dây mà thiết bị của bạn yêu cầu, chẳng hạn như 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa hoặc NFC. Chọn ăng-ten hỗ trợ tất cả các dải tần được yêu cầu.

2. Đánh giá không gian lắp đặt sẵn có

Đo không gian có sẵn bên trong thiết bị, bao gồm chiều dài, chiều rộng và vị trí lắp đặt. Nhờ cấu trúc linh hoạt và kích thước có thể tùy chỉnh, ăng-ten FPC rất phù hợp với các thùng loa nhỏ gọn hoặc có hình dạng bất thường.

3. Xác minh loại đầu nối RF

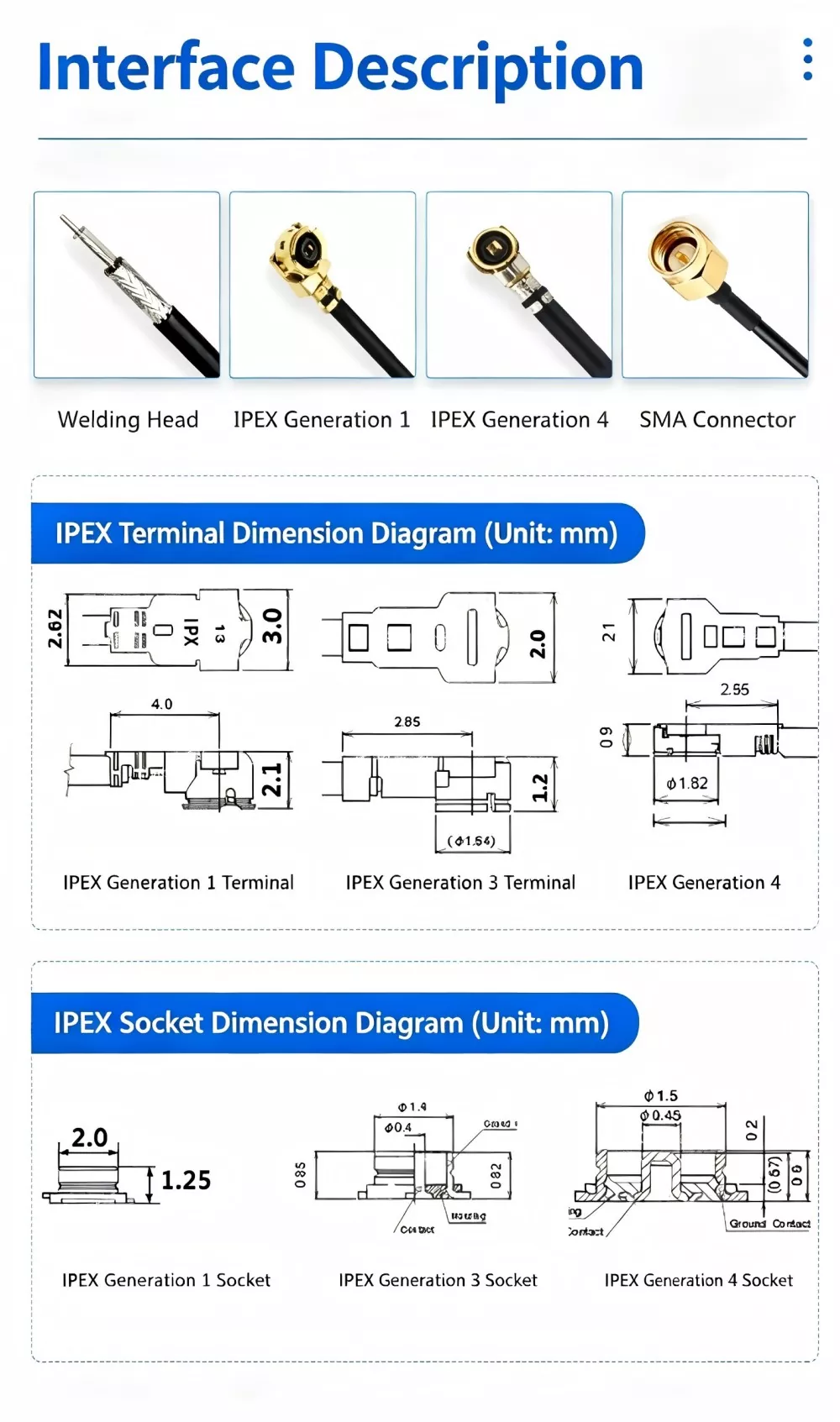

Kiểm tra đầu nối RF được sử dụng trên PCB, chẳng hạn như IPEX, U.FL hoặc MHF4. Đầu nối ăng-ten phải phù hợp với giao diện mô-đun để đảm bảo hiệu suất RF đáng tin cậy.

4. Xem lại các thông số RF chính

· Gain: Chọn mức tăng thích hợp dựa trên ứng dụng và môi trường cài đặt.

· VSWR: Giá trị dưới 2.0 thường được khuyến nghị để kết hợp trở kháng tốt.

· Hiệu quả: Hiệu suất cao hơn giúp cải thiện hiệu suất truyền và độ nhạy của máy thu.

· Trở kháng: Trở kháng RF tiêu chuẩn là 50Ω và phải phù hợp với mô-đun RF.

5. Xem xét các tùy chọn tùy chỉnh

Nếu các sản phẩm tiêu chuẩn không đáp ứng yêu cầu thiết kế của bạn, hãy chọn nhà sản xuất ăng-ten FPC cung cấp các dịch vụ tùy chỉnh, bao gồm kích thước ăng-ten, chiều dài cáp, loại đầu nối và điều chỉnh RF.

6. Đánh giá năng lực của nhà cung cấp

Chọn nhà cung cấp ăng-ten FPC có hệ thống quản lý chất lượng đã được thiết lập, chuyên môn kỹ thuật RF và khả năng sản xuất đáng tin cậy để đảm bảo chất lượng sản phẩm ổn định và nguồn cung cấp lâu dài.

Câu hỏi thường gặp

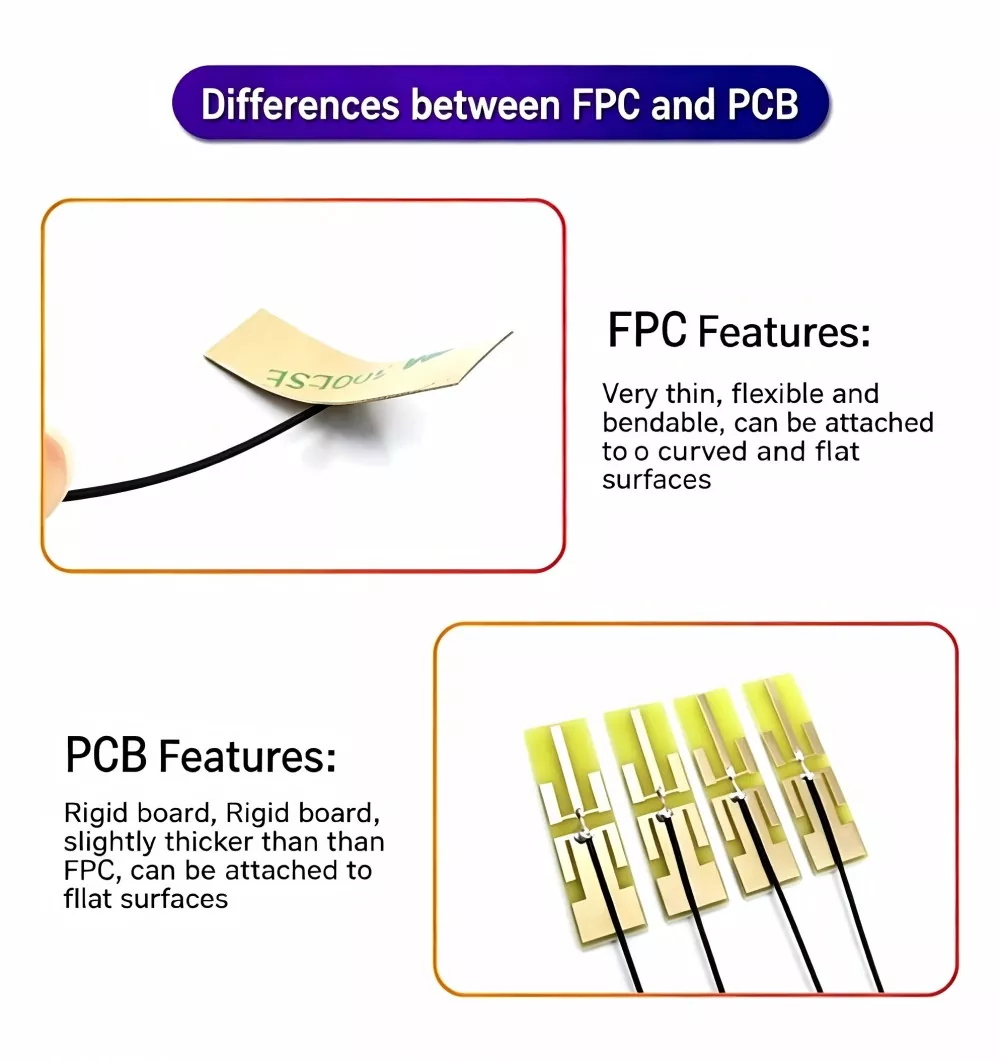

Câu hỏi 1: Làm thế nào để bạn chọn giữa ăng-ten FPC và ăng-ten PCB?

Trả lời: FPC linh hoạt và có thể uốn cong, lý tưởng để lắp vào những không gian cong, hẹp—ưu tiên cho các thiết bị mỏng, nhẹ. PCB cứng nhắc, chỉ thích hợp cho bề mặt phẳng; chọn tùy chọn này nếu ngân sách của bạn bị hạn chế và bạn có sẵn nhiều không gian.

Câu 2: Ăng-ten FPC hỗ trợ những dải tần nào?

Trả lời: Ăng-ten FPC của Qianmu Communications bao phủ tần số từ 13,56 MHz NFC đến 6 GHz 5G, hỗ trợ các công nghệ không dây bao gồm 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa và ZigBee.

Câu 3: Nhiệt độ hoạt động của ăng-ten FPC là bao nhiêu?

A: -45oC đến +85oC, đáp ứng các tiêu chuẩn sử dụng công nghiệp.

Câu hỏi 4: Sự khác biệt giữa các đầu nối IPEX, U.FL và MHF4 là gì?

Đáp: Tất cả đều là đầu nối RF thu nhỏ, có kích thước U.FL > MHF4. MHF4 thậm chí còn nhỏ hơn và thường được sử dụng trong các ứng dụng 5G; chỉ cần chọn đầu nối dựa trên thông số kỹ thuật giao diện của bo mạch chủ của bạn.

Câu 5: Nó có hỗ trợ tùy chỉnh hàng loạt nhỏ không?

Trả lời: Chúng tôi cung cấp hỗ trợ và có thể xử lý toàn bộ quy trình đặt hàng—từ thiết kế chương trình và tạo nguyên mẫu đến sản xuất quy mô nhỏ và quy mô lớn.
